Frequency converters
Frequency Converters and Soft Starters – Efficient and Reliable Control for Your Equipment. Discover solutions that ensure lower energy consumption and a longer lifespan for your devices.
Frequency converters
Motor drives (VFD)
Kintamo dažnio pavaros tiksliam greičio ir sukimo momento reguliavimui pramoninėse sistemose.
Žiūrėti produktus
Frequency converters

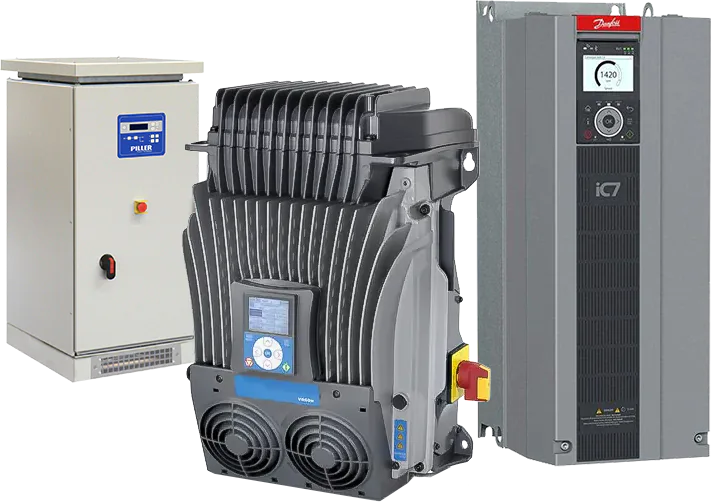

50/60 Hz frequency converters
Reliable network frequency conversion between 50 and 60 Hz — power equipment for another network: from compact models to high-power industrial solutions.
Žiūrėti produktus
The highest quality of every product
Local services near you
Customer service every step of the way
Smooth technical communication
Kas yra dažnio keitiklis ir kaip jis veikia?
Kaip dažnio keitiklis valdo variklio greitį?
Dažnio keitiklis (angl. Variable Frequency Drive, VFD) – tai elektroninis įrenginys, valdantis kintamosios srovės elektros variklio sukimosi greitį ir sukimo momentą, keičiant į variklį tiekiamos elektros srovės dažnį ir įtampą. Maitinimo tinklo kintamoji srovė pirmiausia lygintuvu paverčiama nuolatine, o tada inverteryje vėl suformuojama į reikiamo dažnio ir įtampos kintamąją srovę. Taip variklio greitis tiksliai pritaikomas prie realaus proceso poreikio – siurblys, ventiliatorius ar konvejeris sukasi tiek, kiek tuo metu iš tikrųjų reikia. Dėl to mažėja energijos sąnaudos, mechaninė apkrova ir įrangos dėvėjimasis, o technologinis procesas tampa sklandesnis ir tikslesnis.

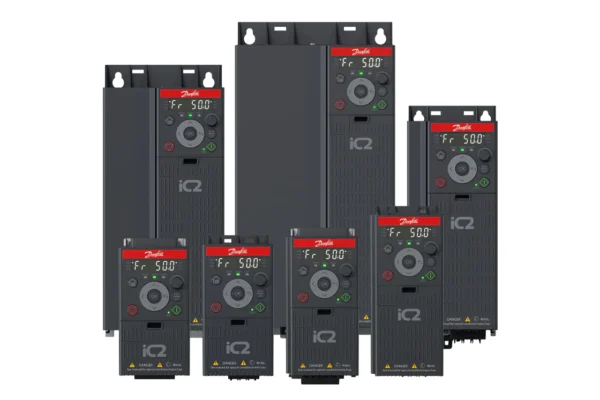

Danfoss iC2 – kompaktiški dažnio keitikliai kasdienėms užduotims
iC2-Micro – naujos kartos mikro keitiklis, pakeitęs populiarųjį VLT® Micro Drive FC 51
Danfoss iC2-Micro – tai kompaktiškas dažnio keitiklis, sukurtas OEM gamintojams ir paprastesnėms pavaros užduotims, kur svarbiausia – patikimumas, greitas paleidimas ir optimali kaina. Nepaisant mažų matmenų, iC2-Micro turi platų programavimo funkcijų rinkinį, integruotą EMC filtrą ir stabdymo tranzistorių, todėl lengvai pritaikomas konvejeriams, ventiliatoriams, siurbliams, maišyklėms ir kitiems mechanizmams.
Įrenginys valdomas intuityviu valdymo pulteliu, o parametrus galima greitai kopijuoti iš vieno keitiklio į kitą. Dėl tvirtos konstrukcijos ir patikimos apsaugos nuo perkrovų iC2-Micro tinka tiek pavienėms mašinoms, tiek serijinei gamybai. Tai tiesioginis legendinio VLT® Micro Drive FC 51 įpėdinis – moderni platforma, kuriai Danfoss užtikrina ilgalaikį palaikymą ir atsarginių dalių tiekimą.

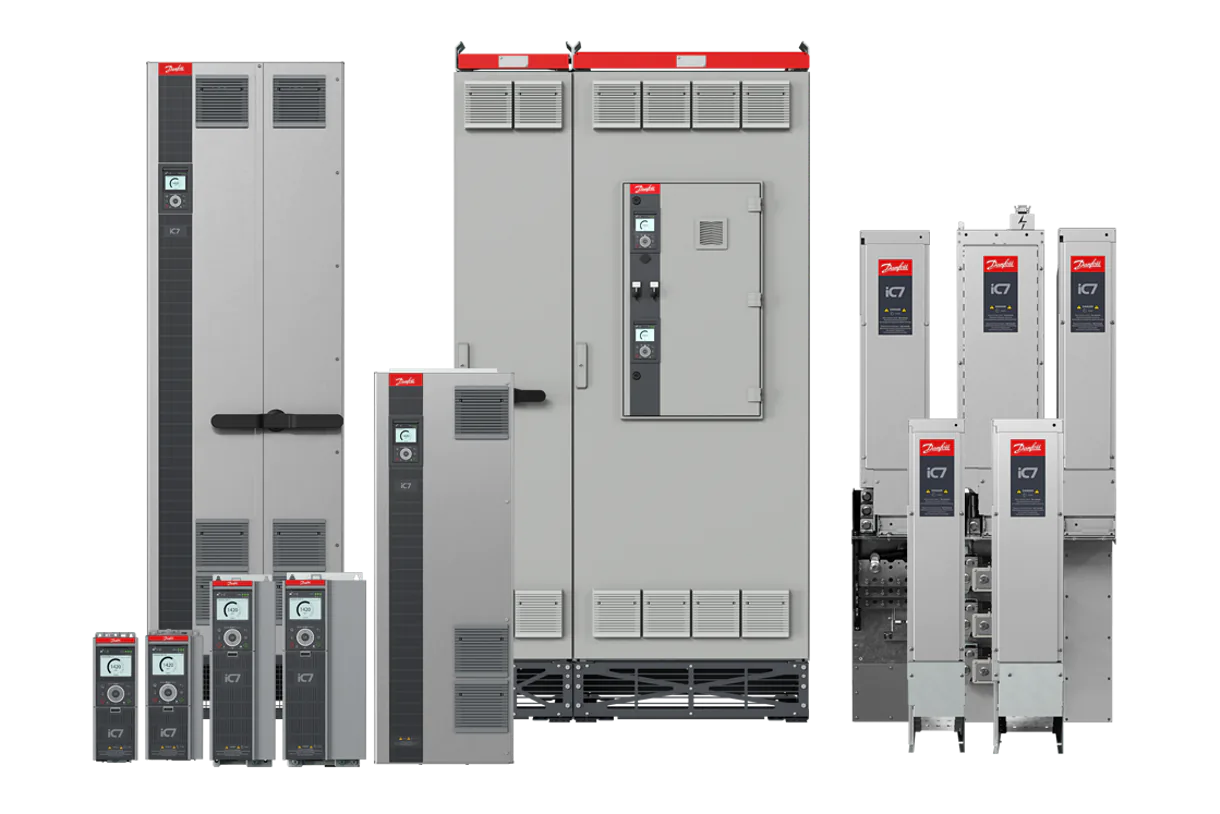

Danfoss iC7 šeima – naujos kartos pavarų platforma
iC7 serija apima specializuotus sprendimus skirtingoms pramonės sritims – nuo automatizavimo iki vandentvarkos
iC7-Automation: universalus dažnio keitiklis pramonės automatizavimui – konvejeriams, kranams, ekstruderiams, maišyklėms ir kitiems reikliems mechanizmams. Aukštas veleno momento tikslumas net nuliniame greityje, automatinis variklio adaptavimas stovint.
iC7-HVACR: skirtas šildymo, vėdinimo, oro kondicionavimo ir šaldymo sistemoms. Užtikrina tylų ir efektyvų ventiliatorių, siurblių bei kompresorių darbą, integruotą būklės stebėjimą ir sklandžią integraciją į pastatų valdymo sistemas.
iC7-HVACR ULH (Ultra Low Harmonic): ypač mažų harmoninių iškraipymų versija – srovės iškraipymai (THDi) mažesni nei 3 %, kai standartinis keitiklis sukelia apie 40 %, o keitiklis su pasyviu filtru – 5–10 %. Galios koeficientas artimas vienetui, todėl papildomos harmonikų slopinimo įrangos nereikia. Idealus pasirinkimas ligoninėms, duomenų centrams ir pastatams su riboto pajėgumo elektros tinklu.
iC7-Aqua: naujos kartos keitiklis vandentvarkai – vandens tiekimui, nuotekoms, gėlinimui ir drėkinimo sistemoms. Specializuotos siurblių valdymo funkcijos, apsauga nuo sauso veikimo ir pažangus kelių siurblių kaskados valdymas.

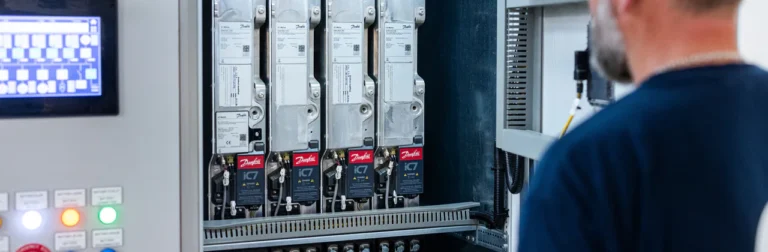

Visa iC7 platforma yra modulinė: galia nuo 0,37 iki 710 kW (sisteminiai moduliai – iki 2700 kW), dvigubas Ethernet prievadas su PROFINET, Modbus TCP, EtherNet/IP ir EtherCAT palaikymu, standartinė STO SIL3 / PLe funkcinė sauga ir aparatinė kibernetinė apsauga pagal „secure by design“ principą.
Dėl modulinės architektūros iC7 pavaros lengvai plečiamos ir pritaikomos – nuo pavienės mašinos iki visos gamyklos ar laivo elektros sistemos.
Harmoninių iškraipymų palyginimas (THDi)
THDi – bendras srovės harmoninių iškraipymų rodiklis. Kuo jis mažesnis, tuo švaresnis elektros tinklas, mažesnės apkrovos transformatoriams ir ilgesnis įrangos tarnavimo laikas.
Standartinis keitiklis
Keitiklis su integruota droseline rite – paprasčiausias ir pigiausias variantas, tačiau į tinklą grąžinami dideli iškraipymai.
~40 % THDi
Low Harmonic sprendimas
Keitiklis su atskiru pasyviu harmonikų filtru – iškraipymai gerokai sumažėja, bet reikia papildomos vietos spintoje ir montavimo darbų.
5–10 % THDi
Ultra Low Harmonic (ULH)
iC7 ULH keitiklis – aktyvus filtravimas integruotas viename korpuse: galios koeficientas artimas vienetui, papildomos įrangos nereikia.
< 3 % THDi
Mažesnis THDi reiškia mažiau transformatorių perkaitimo, trikdžių jautriai įrangai ir sklandesnę atitiktį tinklo kokybės reikalavimams (IEEE 519 / IEC 61000).

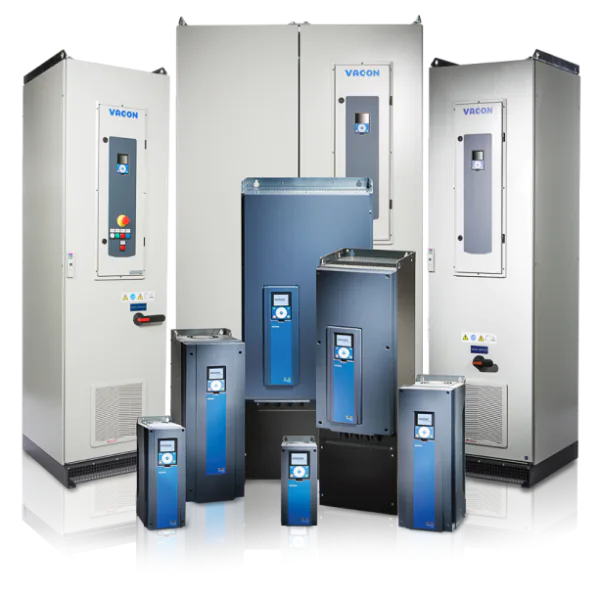

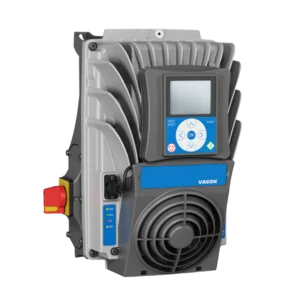

VACON® šeima sunkiajai pramonei
Patikrinti sprendimai reikliausioms pramonės užduotims
VACON® 100 INDUSTRIAL: universalus pramoninis dažnio keitiklis nuo 0,55 iki 800 kW. Lengvai integruojamas į visas pagrindines valdymo sistemas – montuojamas tiek kaip modulis, tiek kaip uždaros spintos sprendimas.
VACON® 100 FLOW: specializuota versija siurblių ir ventiliatorių valdymui. Dedikuotos srauto valdymo funkcijos – kelių siurblių kaskada, sauso veikimo apsauga, vamzdyno užpildymo režimas – padeda taupyti energiją vandentvarkos ir ŠVOK sistemose.
VACON® NXP: itin dinamiška pavara dideliems galingumams ir sisteminiams sprendimams – kranams, kėlimo įrangai, laivų pavaroms, metalo ir kasybos pramonei. Oru arba skysčiu aušinamos versijos, galia iki kelių megavatų.
VACON® NXS: patikrinta, tvirta platforma standartinėms pramonės reikmėms, kur svarbiausia – ilgaamžiškumas ir stabilus veikimas sudėtingomis sąlygomis.
VACON įrenginiai garsėja ypatingu atsparumu dulkėms, vibracijai ir temperatūros svyravimams, todėl juos dažnai renkasi celiuliozės, metalo, kasybos ir jūrinės pramonės įmonės.

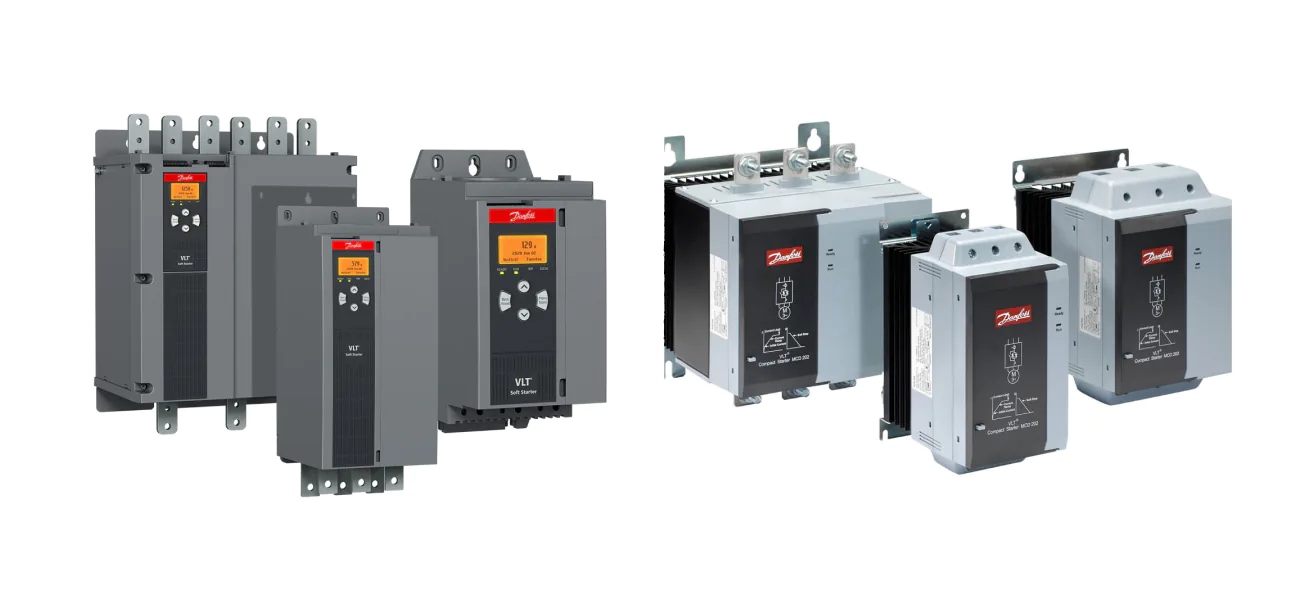

Softstarteriai – sklandžiam variklio paleidimui
VLT® Soft Starter įtaisai apsaugo variklį ir mechanizmus paleidimo metu
Minkšto paleidimo įtaisai (softstarteriai) sklandžiai įsuka fiksuoto greičio variklius – palaipsniui didindami įtampą jie apsaugo nuo srovės šuolių, diržų slydimo ir hidraulinių smūgių vamzdynuose.
Asortimente – išmanusis VLT® Soft Starter MCD 600 su adaptyviu paleidimu ir išsamia variklio apsauga bei ekonomiški VLT® Compact Starter MCD 201 / MCD 202 varikliams iki 110 kW. Tai optimalus pasirinkimas, kai greičio reguliuoti nereikia, bet svarbu tausoti mechanizmus ir elektros tinklą.
Kaip išsirinkti tinkamą dažnio keitiklį?
Variklio galia ir srovė: keitiklis parenkamas pagal vardinę variklio srovę, ne vien pagal galią.
Apkrovos pobūdis: siurbliams ir ventiliatoriams pakanka normalios apkrovos režimo, kranams ir konvejeriams reikia didesnės perkrovos atsargos.
Aplinkos sąlygos: temperatūra, dulkės ir drėgmė lemia reikiamą korpuso apsaugos klasę (IP20–IP66).
Tinklo kokybės reikalavimai: jautriose sistemose verta rinktis mažų harmonikų (Low Harmonic arba ULH) sprendimus.
Komunikacija: PROFINET, Modbus TCP, EtherNet/IP ar kitos magistralės suderinamumas su jūsų valdymo sistema.
„Invertas“ inžinieriai padės parinkti optimalų modelį pagal jūsų techninius reikalavimus ir biudžetą – susisiekite dėl nemokamos konsultacijos.
FAQ
Kuo skiriasi dažnio keitiklis nuo softstarterio?
Dažnio keitiklis nuolat reguliuoja variklio greitį viso darbo metu, o softstarteris tik sušvelnina paleidimą ir sustabdymą – pasiekęs vardinį greitį variklis sukasi tinklo dažniu. Jei greičio reguliuoti nereikia, softstarteris yra ekonomiškesnis pasirinkimas.
Kiek energijos padeda sutaupyti dažnio keitiklis?
Siurblių ir ventiliatorių energijos sąnaudos priklauso nuo greičio kubu, todėl net nedidelis apsukų sumažinimas duoda didelę ekonomiją – praktikoje sutaupoma vidutiniškai 40 % energijos, o investicija dažnai atsiperka per 1–2 metus.
Kas yra harmoniniai iškraipymai?
Tai tinklo srovės formos iškraipymai, kuriuos sukelia galios elektronika. Dideli iškraipymai perkaitina transformatorius ir trikdo jautrią įrangą. Danfoss ULH keitikliai sumažina THDi iki mažiau nei 3 % be papildomų filtrų.
Ar galima valdyti PM ir SynRM variklius?
Taip. Danfoss iC2, iC7 ir VACON keitikliai valdo ne tik asinchroninius (IM), bet ir nuolatinių magnetų (PM) bei sinchroninius reluktancinius (SynRM) variklius. Automatinio adaptavimo funkcija keitiklį prie variklio priderina per kelias sekundes, variklio nesukant.
Ar dažnio keitikliai turi funkcinę saugą?
Taip. iC7 serijoje saugaus momento išjungimo funkcija STO SIL3 / PLe integruota standartiškai, papildomai galimas PROFIsafe saugos protokolas per komunikacijos magistralę. VACON NXP siūlo platų sertifikuotų saugos funkcijų rinkinį (STO, SS1, SLS ir kt.), todėl keitiklius galima integruoti į mašinų saugos sistemas be papildomų išorinių komponentų – tai mažina kaštus ir paspartina sertifikavimą bei paleidimą.
Ar vienas keitiklis gali maitinti kelis variklius?
Taip, jei bendra variklių srovė neviršija keitiklio vardinės srovės – taip dažnai valdomos ventiliatorių grupės.
