JUMO MAERA F27

JUMO MAERA F27

Hidrostatiniai lygio matuokliai, Slėgio jutikliai

Fields of application

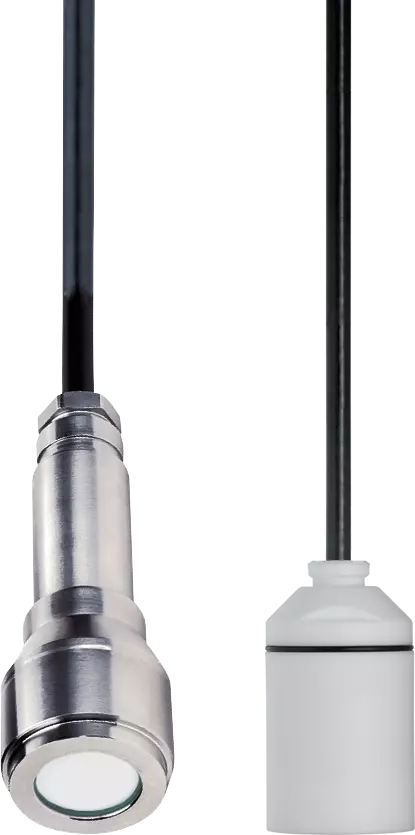

JUMO MAERA F27 – tikslus panardinamas hidrostatinis lygio matuoklis, skirtas nuolatiniam skysčių lygio matavimui rezervuaruose ir atvirose talpyklose. Keraminis matavimo elementas, didelis cheminis atsparumas ir IP68 apsauga leidžia jį naudoti vandeniui, nuotekoms, alyvai bei agresyvioms terpėms. Galimos versijos su PTFE korpusu ir integruotu Pt100 temperatūros jutikliu.

Features:

  • Matavimo diapazonas 0,5–16 mH₂O
  • Tikslumas / tiesiškumas ±0,2 %
  • Talpinis keraminis matavimo elementas
  • Didelis cheminis atsparumas
  • Apsaugos klasė IP68
  • Galima PTFE korpuso versija agresyvioms terpėms
  • Pasirinktinai integruotas Pt100 temperatūros jutiklis
  • Tinka montuoti tiek viduje, tiek lauke
  • SPECIFICATIONS
  • AVAILABLE MODELS
  • DOCUMENTS

SPECIFICATIONS

  • Type

    Panardinamas hidrostatinis lygio matuoklis

  • Type number

    404391

  • Matuojamas dydis

    Skysčio lygis / hidrostatinis slėgis

  • Measuring principle

    Talpinis keraminis matavimo elementas

  • Measurement range

    Pagal pasirinktą produkto variaciją: 0,5–16 mH₂O arba 0…50 mbar–1,6 bar

  • Tikslumas / tiesiškumas

    ±0,2 % matavimo diapazono

  • Long-term stability

    ≤ 0,2 % per metus

  • Measured medium

    Skysčiai; tinka vandeniui, nuotekoms, jūros vandeniui, dyzelinui, šildymo alyvai ir agresyvioms terpėms, priklausomai nuo pasirinktos medžiagos.

  • Medium temperature

    -20…+60 °C

  • Output signal

    4–20 mA, 2 laidų; 0,5–4,5 V DC, 3 laidų

  • Response time

    T90 ≤ 10 ms

  • Power supply

    4–20 mA versijai 12–30 V DC; 0,5–4,5 V versijai 5 V DC

  • Measuring element material

    Al₂O₃ keramika, 99,9 %

  • Process connection

    G 1 vidinė; uždara apačioje; atvira apačioje

  • Process connection material

    Nerūdijantis plienas 316Ti

  • Housing material

    Nerūdijantis plienas 316Ti arba PTFE

  • Sandariklis

    FPM; pasirinktinai EPDM

  • Kabelio medžiaga

    PE-LD, PUR arba FEP

  • Kabelio ilgis

    Pagal pasirinktą variaciją, 5–100 m; galimi ir specialūs ilgiai

  • Mounting position

    Vertikali, pakabinant už kabelio

  • Security class

    IP68

  • Maksimalus panardinimo gylis

    Iki 16 m

  • Korpuso skersmuo

    Nerūdijančio plieno versija 41 mm, PTFE versija 50 mm

  • Weight

    Apie 200 g be kabelio

  • Additional options

    Integruotas Pt100 temperatūros jutiklis, PTFE korpusas, integruota viršįtampio apsauga, EPDM sandariklis, jungtis apsauginiam vamzdžiui.

AVAILABLE MODELS

DOCUMENTS

  • Brochure: Pressure

    8.74 MB

    Download

  • Brochure: Product range – (overview in DIN A4 format)

    5.62 MB

    Download

  • Brošiūra: Chemijos pramonė

    7.93 MB

    Download

  • Brošiūra: Vanduo ir nuotekos

    9.87 MB

    Download

  • Brošiūra: Ribinio lygio matavimas ir lygio matavimas

    14 MB

    Download

  • Brochure: Product range

    9.72 MB

    Download

  • Produkto kontrolinis sąrašas: Lygio kontrolinis sąrašas

    358.82 KB

    Download

  • Duomenų lapas: JUMO MAERA F27

    394.95 KB

    Download

  • Sertifikatas: Kinijos RoHS – e – JUMO MAERA F27

    97.11 KB

    Download

  • Užsakymo informacija: 404391

    257.75 KB

    Download

  • Montavimo instrukcija: JUMO MAERA – hidrostatiniai lygio jutikliai 401015, 402090, 404391, 404392

    1.84 MB

    Download

  • Atitikties deklaracija: ES atitikties deklaracija – JUMO MAERA F27

    678.52 KB

    Download
