UWT radarinis lygio jutiklis NivoGuide® – NG 8100

SPECIFIKACIJOS

• Matavimo principas

  Valdomas radaras (TDR)

• Matavimo paskirtis

  Nuolatinis lygio matavimas
  Fazės (sąsajos) lygio matavimas

• Terpė

  Birios medžiagos

• Montavimo padėtis

  Viršus
  Apėjimo linijoje (Bypass)
  Stovintajame vamzdyje (Standpipe)
  Ant lizdo

• Aplinkos temperatūra

  -40°C … +80°C (-40°F … +176°F)

• Proceso temperatūra

  -60°C ... +200°C (-76°F ... +392°F)

• Proceso slėgis

  -1 bar … +40 bar (-14.5 psi … +580 psi)

• Korpuso medžiaga

  Aliuminis
  Nerūdijantis plienas 1.4404 (316L)

• Korpuso apsaugos klasė

  IP68, Tipas 6P

• Flanšo jungtys

  ≥ DN25
  ≥ 1"

• Higieninės jungtys

  Triclamp adapteris

• Sudrėkintos medžiagos

  Nerūdijantis plienas 1.4404 (316L)
  Nerūdijantis plienas 1.4401 (316)
  EPDM
  FKM
  FFKM
  FEP
  PEEK
  PFA
  PPS

• Mechaninis apkrovimas

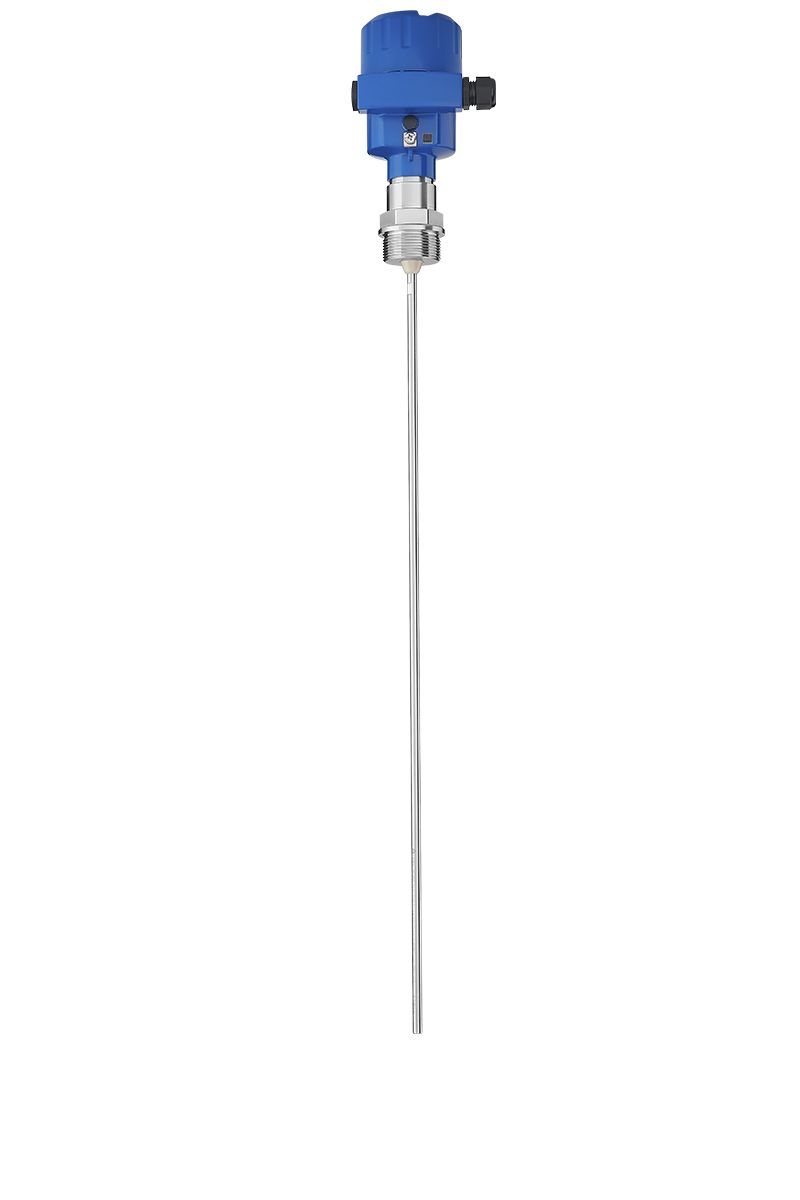

  Strypas (Ø 8 mm): 10 Nm
  Strypas (Ø 12 mm): 30 Nm

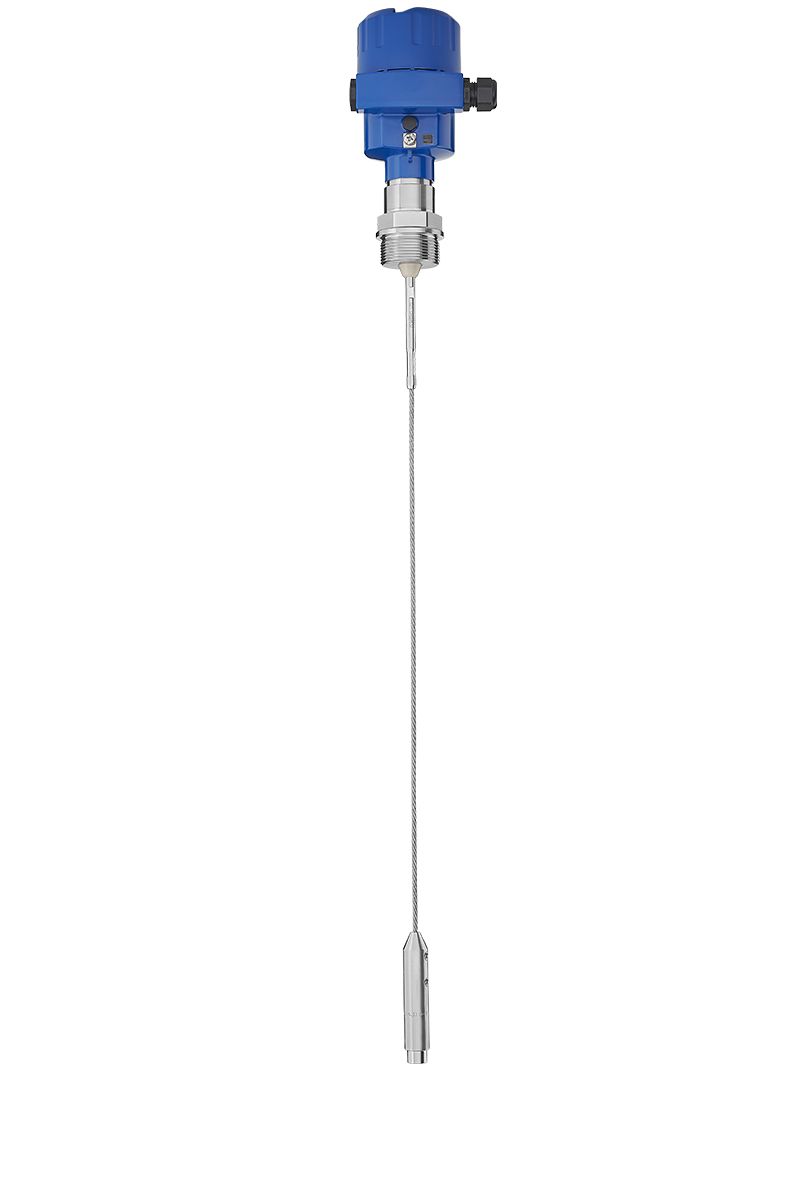

  Lynas (Ø 2 mm): 1,5 kN
  Lynas (Ø 4 mm): 2,5 kN

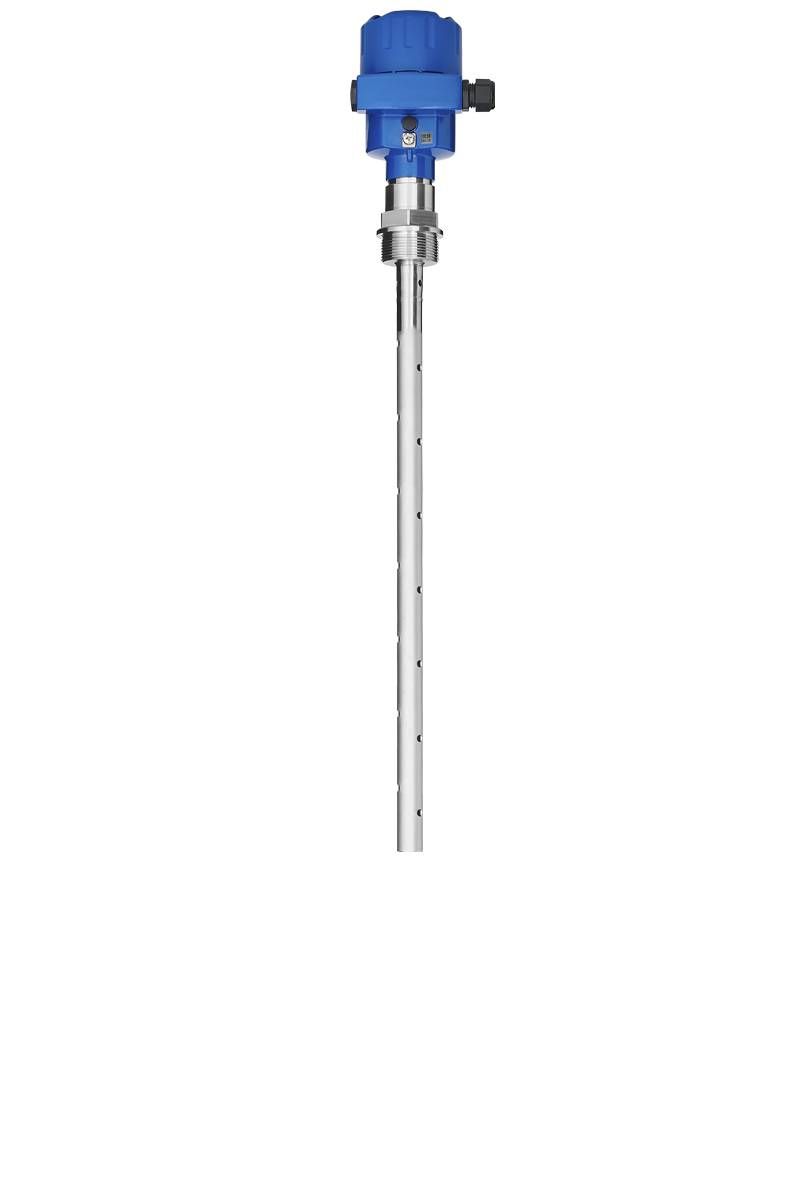

  Koaksialinis (Ø 21,3 mm): 60 Nm
  Koaksialinis (Ø 42,2 mm): 300 Nm

• Maitinimo šaltinis

  9,6...35V DC

• Signalo išvestis

  4...20 mA / HART (2 laidų sistema)
  Modbus RTU

• Sertifikatai

  CE
  Bendrosios paskirties
  ATEX
  IEC-Ex
  INMETRO
  TR-CU
  FM

• Apsaugos nuo sprogimo žymėjimas

  Ex t
  Ex i
  Ex d

• Higiena / Farmacija

  EG 1935/2004
  FDA

• Kiti sertifikatai

  ---

• Ypatybės

  Savidiagnostika
  Meniu pagrindu veikiantis greitas paleidimas
  Aido analizė
  Tūrio lentelė
