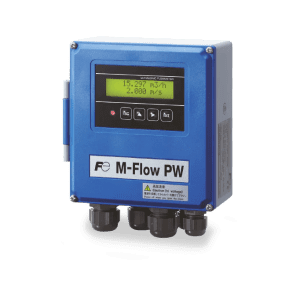

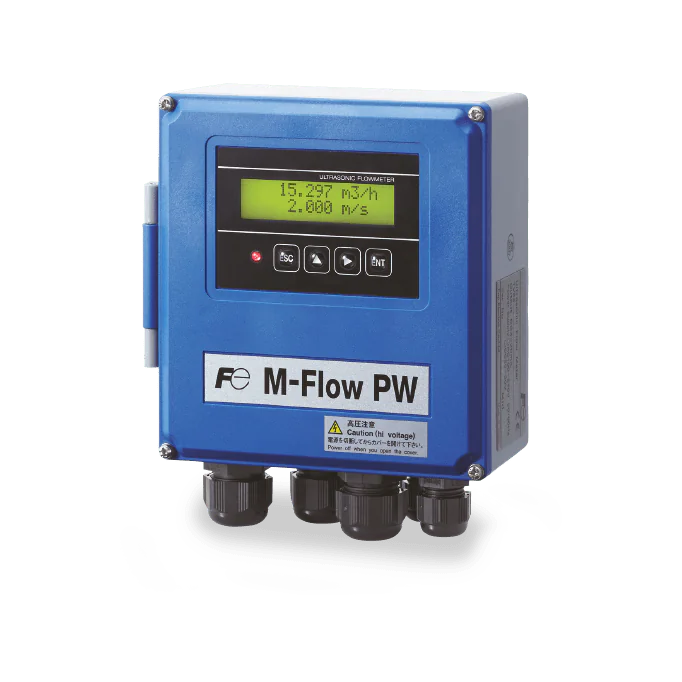

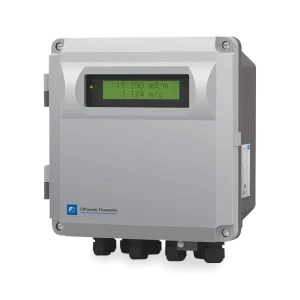

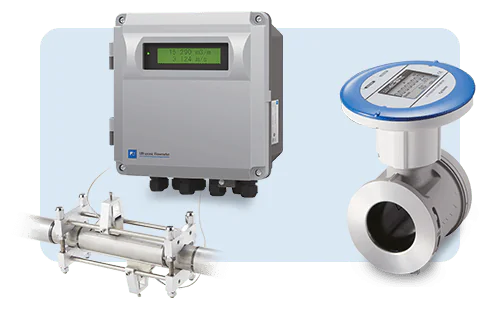

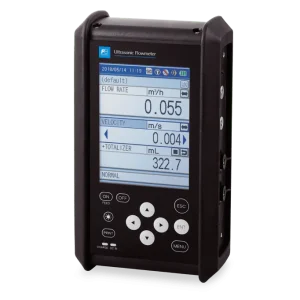

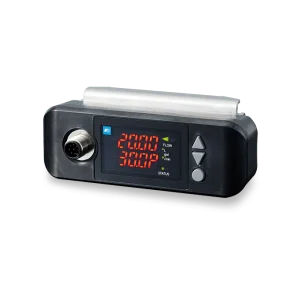

Neinvaziniai ultragarsiniai debitomačiai
Srauto matavimas tvirtinant jutiklius ant vamzdžio išorės — be pjovimo ir proceso stabdymo.
Žiūrėti produktus
Srauto matavimas
Diafragminis srauto matavimas
Srauto nustatymas pagal diferencinį slėgį diafragmoje — patikrintas sprendimas dujoms, garui ir skysčiams.
Žiūrėti produktus
Aukščiausia kiekvieno gaminio kokybė
Vietinės paslaugos netoli jūsų
Klientų aptarnavimas kiekviename žingsnyje
Sklandi techninė komunikacija
Kaip išmatuoti skysčio, vandens, dujų ar garų masės ir tūrio srauto greitį?
Mūsų ekspertai paaiškina apibrėžimą, veikimo principą bei pristato įvairius srauto matuoklių tipus, jų montavimą ir priežiūrą.
Sužinokite viską apie srauto matavimą
Srauto matuokliai matuoja skysčių srautą per vamzdžius ir yra naudojami daugumoje pramoninių procesų. Yra kelios srauto matuoklių kategorijos.
Norint pasirinkti tinkamiausią srauto matuoklio tipą konkrečiai paskirčiai, svarbu atsižvelgti į proceso sąlygas, pageidaujamą matavimo diapazoną ir tikslumą, skysčio švarumo reikalavimus bei tai, ar matuoklis bus naudojamas skysčiams ar dujoms matuoti.
Kas yra srauto matuoklis ir kokia yra srauto greičio apibrėžtis?

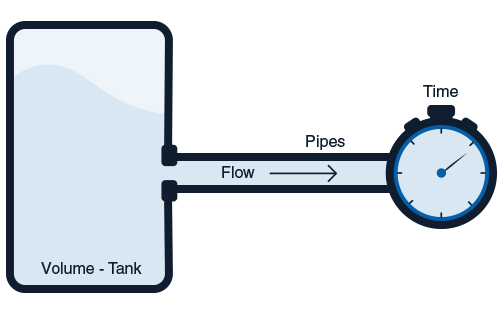

Srauto matuokliai skirstomi į tūrinius srauto matuoklius ir masės srauto matuoklius. Tūrinis srauto matuoklis yra universalus prietaisas, matuojantis per tam tikrą laiką per nustatytą tašką pratekančio skysčio kiekį (tūrį). Šis prietaisas nustato skysčio tūrį ir srauto greitį vamzdyje – dažniausiai skysčio, pavyzdžiui, vandens srauto greitį, taip pat dujų ar garų srauto greitį.
Kai kurie matavimo prietaisai matuoja masės srautą, t. y. per tam tikrą laikotarpį per vamzdį pratekančio skysčio masę. Tūrinio srauto ir masės srauto konversija yra įmanoma, jei žinomas skysčio tankis, taip pat kiti parametrai, tokie kaip slėgis ir temperatūra.
Pastaba: Srauto matuoklių nereikėtų painioti su srauto indikatoriais, nes pastarieji nematuoja srauto vertės, o tik nurodo, ar skystis juda sistemoje, ar ne.
Kokia yra srauto matavimo vienetas?
Tūrinio srauto greitis, naudojamas skysčių ir dujų srauto matavimui, paprastai žymimas simboliu Q ir dažniausiai išreiškiamas m³/h arba l/s.
Masės srautas išreiškiamas gramais per sekundę (g/s) arba kilogramais per valandą (kg/h). Dažna klaida montuojant srauto matuoklius yra supainioti bendrus skaitiklius su srauto vienetais.
Bendro srauto jutikliai matuoja srautą, kuris praėjo per matuoklį nuo jo pirmojo įjungimo momento.
Kaip pasirinkti srauto matuoklį?
Šiuolaikiniai srauto matuokliai gaminami naudojant įvairias technologijas ir išnaudojant skirtingus fizikos reiškinius. Jų tyrimas ir pasirinkimas reikalauja daugelio parametrų patikrinimo.
- Skysčio tipas
Skysčių srauto matuoklis ir vandens srauto jutiklis, dujų srauto matuoklis (pvz., oro) ar garų srauto matuoklis nėra vienodi, todėl svarbu atsižvelgti į tai, kas tekės per vamzdį. Pasirinkimas priklauso nuo srauto matuoklio paskirties ir matuojamo skysčio tipo.
- Tūrinio arba masės srauto matuokliai
Srauto siųstuvas gali matuoti tūrinius srautus, tačiau kai kuriais atvejais gali prireikti matuoti ir masės srautus.
- Skysčio veikimo sąlygos
Koks yra didžiausias matuojamo skysčio srauto slėgis?
Kokia yra mažiausia ir didžiausia matuojamos terpės temperatūra?
Srauto matuoklio gebėjimas matuoti temperatūrą priklauso nuo srauto jutiklio tipo.
Kai kurie srauto matavimo prietaisai tinka tik vienai temperatūrai matuoti, o kiti gali matuoti plačiame temperatūrų diapazone.
Kokius minimalius ir maksimalius srauto dydžius matuosite?
- Vamzdžio dydis
- Slėgio nuostoliai
Esant mažam srauto greičiui, slėgio kritimas, atsirandantis įrengiant srauto siųstuvą, yra svarbus kaštų veiksnys.
Slėgio nuostolių mažinimas reiškia trinties nuostolių mažinimą vamzdynuose.
Vienas pagrindinių srauto jutiklio projektavimo tikslų – kuo labiau sumažinti trinties sukeliamą slėgio kritimą.
Slėgio kritimas per srauto siųstuvą turėtų būti minimalus ir pastovus skirtingomis eksploatacinėmis sąlygomis.
- Išorinė aplinka
- Montavimo reikalavimai: Apskritai, taip pat turime atsižvelgti į būsimų srauto matuoklių montavimo sąlygas.
Bendrai kalbant, būtina įvertinti ir būsimų srauto jutiklių montavimo sąlygas. Kai vamzdynų tinkle yra posūkių, vožtuvų, skersmens pokyčių ar kitų nelygumų, atsiranda terpės srauto trikdžiai, o kai kurios matavimo technologijos yra jautrios šiems trikdžiams.
Norint išvengti matavimo klaidų dėl šių trikdžių, būtina prieš srauto siųstuvą įrengti pakankamai tiesią vamzdžio atkarpą, kad terpės srautas būtų stabilus.
Ši tiesi vamzdžio atkarpa prieš srauto matavimo prietaisus išreiškiama vamzdžio skersmens vienetais (DN).
Kiti veiksniai, į kuriuos reikia atsižvelgti, yra srauto matuoklio tikslumas ir pakartojamumas, taip pat analoginis arba impulsinis išvesties signalas ir ryšio protokolas.
- Tikslumas turi būti stabilus, t. y. matavimo paklaidos svyravimai keičiantis veikimo aplinkai turi išlikti nustatytose ribose.
- Srauto matuoklis turi turėti aukštą pakartojamumą, t. y. skirtumas tarp dviejų iš eilės atliktų matavimų turi būti nustatytose ribose. Tai užtikrina, kad matuoklis galėtų matuoti tą patį srauto greitį esant skirtingam slėgiui ir kintamam įtekėjimo srautui.
- Išvesties signalas gali būti 4-20 mA, 0-10 V, 4-20 mA/0-10 V, impulsinis, skaitmeninis HART, MODBUS.
Kaip veikia srauto matuoklis ir koks jo veikimo principas?
Ar kada nors susimąstėte, kaip veikia srauto jutiklis? Aptarkime skirtingas populiarias srauto matavimo technologijas, skirtas skysčių, dujų ir garų srauto matavimui.
Kokios yra skirtingos srauto matuoklių technologijos?

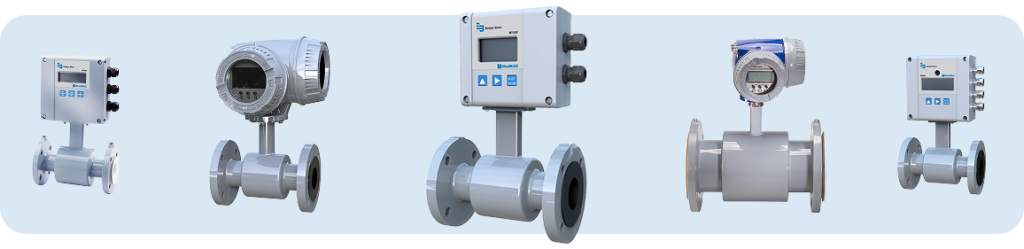

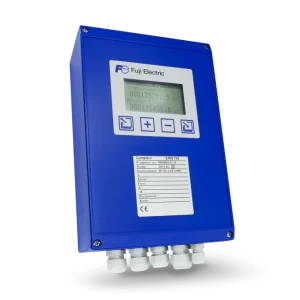

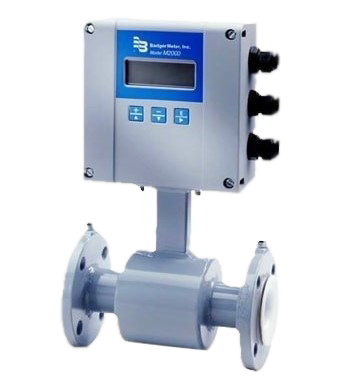

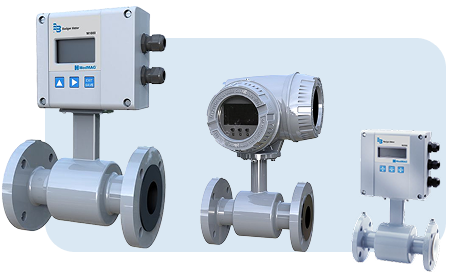

ELEKTROMAGNETINIAI SRAUTO MATUOKLIAI:
Elektromagnetiniai srauto matuokliai susideda iš siųstuvo ir jutiklio, kurie matuoja srauto greitį.
Kai skystis teka vamzdžiu, elektromagnetinio srauto matuoklio išorinis jutiklis fiksuoja skystyje generuojamą indukuotą įtampą. Siųstuvas matuoja jutiklio sugeneruotą įtampą ir paverčia ją srauto greičio verte. Elektromagnetinis srauto matuoklis naudoja elektrodų porą ir ričių rinkinį srauto matavimui. Ritės yra valdomos siųstuvo tiekiama elektros srove. Kai ritės įjungiamos, tarp jų susidaro magnetinis laukas. Kai vamzdis yra pilnai užpildytas skysčiu ir jis pradeda tekėti, magnetinio lauko jėga atskiria neigiamai ir teigiamai įelektrintas skysčio daleles.

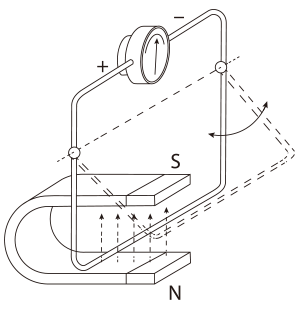

Faradėjaus dėsnis, matematiškai aprašomas kaip E = k * B * D * V, yra magnetinių debitomačių srauto matavimo principas.
Indukuota įtampa (E) yra tiesiogiai proporcinga skysčio, tekančio magnetiniame lauke (B), greičiui (V).
Elektrodų grandinė perduoda indukuotą įtampą siųstuvui, kuris paverčia greitį į kiekybinį matavimą.
Remiantis žinomu greičiu ir vamzdžio paviršiaus plotu, apskaičiuojamas skysčio tūris.
Kodėl rinktis magnetinį srauto matuoklį?
- Ekonomiškas sprendimas skysčiams, tokiems kaip vanduo, nuotekos, agresyvios cheminės medžiagos ir dumblas
- Mažai priežiūros reikalaujantis (nejautrus dalelėms, neturi judančių dalių, neužsikemša)
- Platus pritaikymas įvairiose srityse (skirtingos dangos medžiagos, elektrodų pasirinkimai, vamzdžių skersmenys)
- Dvipusis srauto matavimas
- Didelė matavimo dinamika (galimybė matuoti tiek labai mažus, tiek labai didelius srautus)

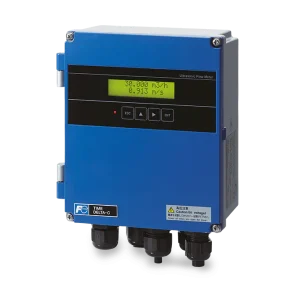

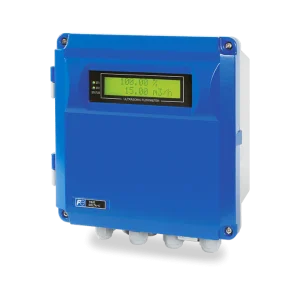

ULTRAGARSINIAI SRAUTO MATUOKLIAI:
- Ultragarsiniai oro srauto matuokliai
- Ultragarsiniai garo srauto matuokliai
- Skysčių srauto matuokliai

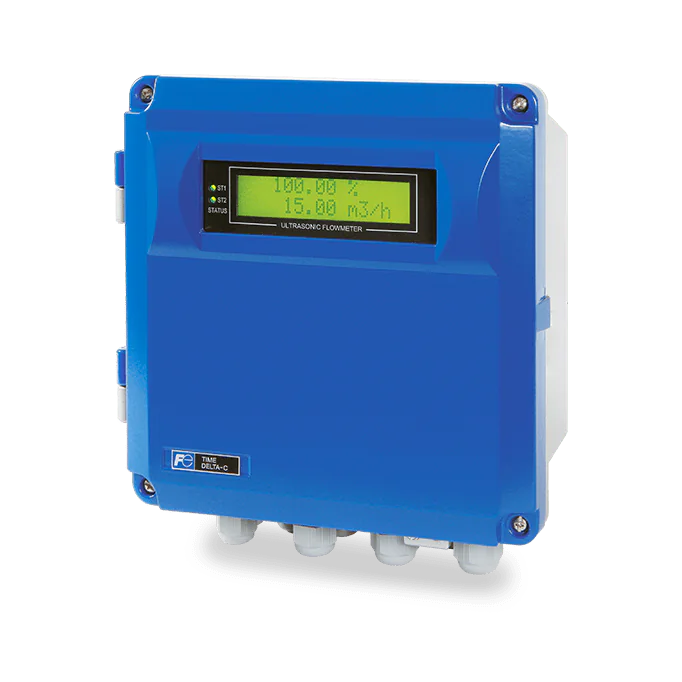

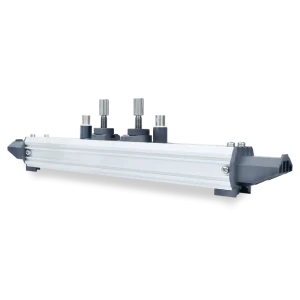

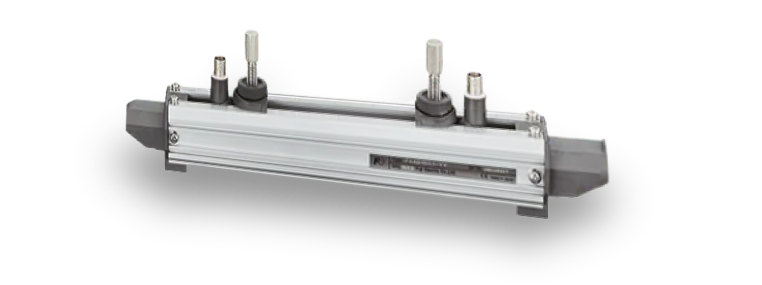

Ultragarsiniai srauto matuokliai naudoja laiko skirtumo arba Doplerio efekto metodą. Laiko skirtumo metodas pagrįstas tuo, kad ultragarso signalo sklidimo greitis priklauso nuo terpės srauto greičio. Ultragarsinė banga, judanti srauto kryptimi, sklinda greičiau nei ta, kuri juda prieš srautą. Dvi keitiklių galvutės yra sumontuotos viena priešais kitą ant vamzdžio išorinės sienelės. Keitikliai skleidžia ultragarso impulsą ir nustato impulsų laiko skirtumą, pagal kurį apskaičiuojamas srauto greitis.
Kodėl rinktis ultragarsinį debitomatį?
- Didelis matavimo dinamiškumas ir platus matavimo diapazonas
- Jokių proceso pertrūkių montuojant srauto jutiklį
- Nėra tiesioginio kontakto su skysčiu
- Mažos įrengimo išlaidos
- Maža priežiūra
- Prieinami kaip nešiojamieji ultragarsiniai debitomačiai ir ultragarsiniai debitomačiai mažo skersmens vamzdžiams
