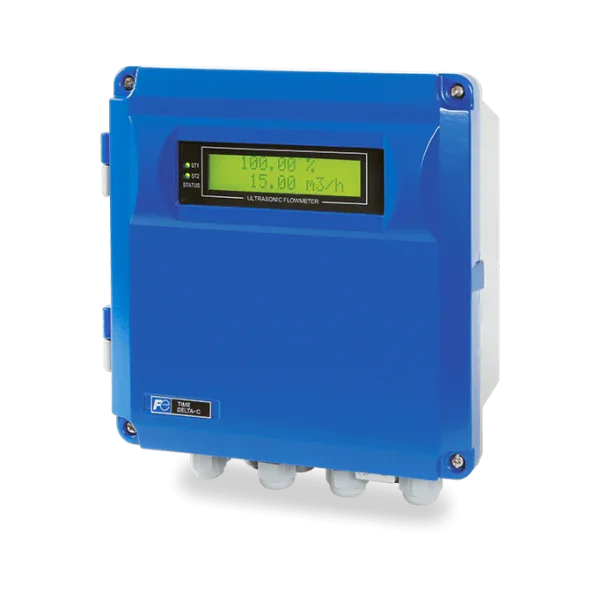

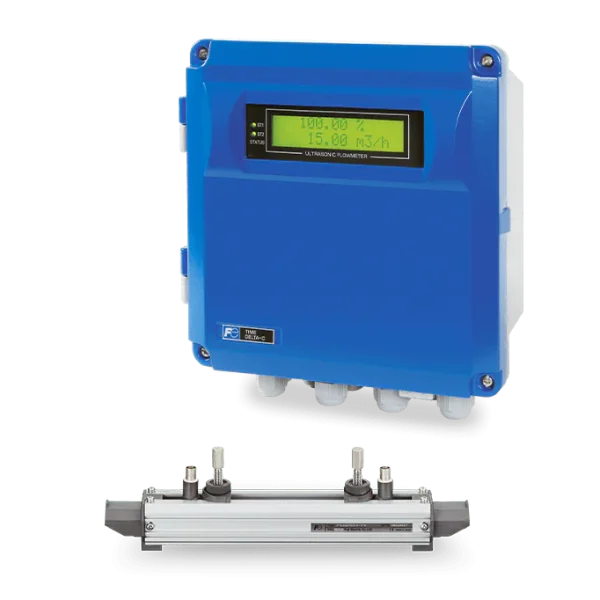

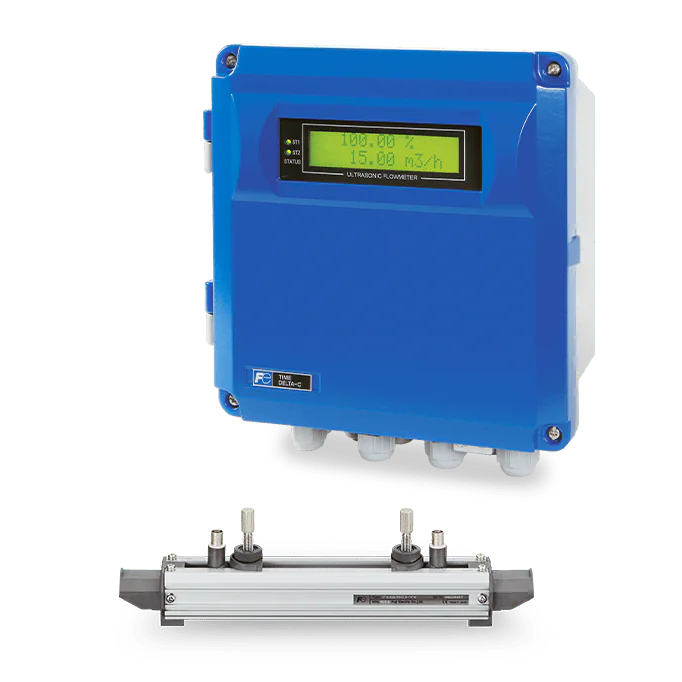

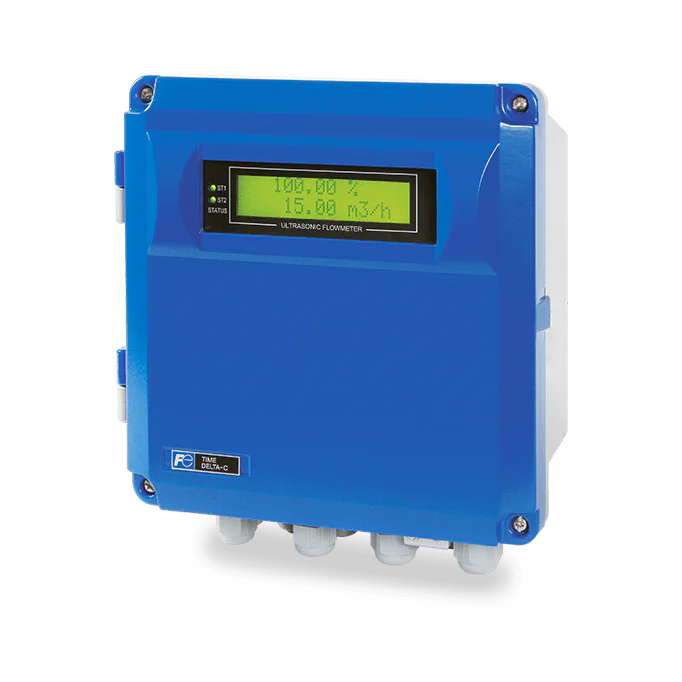

Fuji Electric stacionarus ultragarsinis debitomatis Time Delta-C 2 k.

Srauto matuokliai

Taikymo sritys


Stacionarus ultragarsinis debitomatis naudojamas oro kondicionavimo, ŠVOK sistemose ir energijos taupymo aplikacijose.

Savybės

  • 2 kanalų matavimas su energijos taupymo skaičiavimu

  • Tikslumas ±1,0 %

  • Greitas atsakas – 0,2 sek.

  • IP67 apsauga

  • Išvestys: 4–20 mA, impulsiniai ir aliarmo signalai

  • RS485 MODBUS™ komunikacija

  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Skysčiai

    Vienalytis skystis, praleidžiantis ultragarsines bangas (techninis vanduo, nuotekos, pramoninis vanduo, jūros vanduo, grynas vanduo, drėkinimo vanduo, nafta ir kt.).

  • Matavimo tipas

    Ultragarsinis matavimas pagal tranzito laiko skirtumą – 1 arba 2 kanalai

  • Specifinės funkcijos

    Du nepriklausomi matavimo kanalai (FSVE_A12-L)
    Vienas dvikanalis matavimo kanalas (FSVE_A12-L)
    Vienas matavimo ir energijos skaičiavimo kanalas (FSVE_B12)

  • Skysčio temperatūra

    Nuo -40 °C iki 200 °C (priklauso nuo jutiklio)

  • Vamzdžių tipai

    FSSA (V metodas) 25–225 mm
    FSSC (V metodas) 50–600 mm
    FSSC (Z metodas) 600–1200 mm
    FSSD (V metodas) 13-100 mm
    FSSE (V arba Z montavimas) 200-6000 mm
    FSSH (V or Z montavimas) 50-400 mm

    Plastikas (PVC ir kt.)
    Metalas (nerūdijantis plienas, plienas, varis, aliuminis ir kt.)

  • Matavimo skalė

    0 to ±0.3 ±32 m/s

  • Matavimo tikslumas

    ±1.0% (flow velocity ≥2 m/s)

  • Atsako laikas

    0,2 sekundės (aukšto greičio režimas)

  • Darbinė temperatūra

    -20 °C iki +55 °C (keitiklis)
    -20 °C iki +60 °C...80 °C (priklauso nuo jutiklio)

  • Analoginė išvestis

    4–20 mA DC, 1 taškas (maks. apkrova: 600 Ω)

  • Kontaktinė išvestis

    Atvirojo kolektoriaus tipo: 4 taškai
    Bendra suma, aliarmas ir kt.
    Bendros sumos impulso išvestis: nuo 1 impulso per dieną iki 100 impulsų per sekundę (atvirojo kolektoriaus tipo)

  • Nuoseklioji komunikacija

    RS-485 (MODBUS) (pasirinktinai)

  • Ekranas

    LCD su foniniu apšvietimu, 2 eilutės po 16 simbolių

  • Klaviatūra

    4 mygtukai (ESC, aukštyn, keitimas, įvesti), valdymas iš priekinio skydelio

  • Maitinimo įtampa

    100–240 V AC, 50/60 Hz

  • Keitiklio korpusas

    Aliuminio lydinys, IP67

  • Keitiklio montavimas

    Montavimas ant sienos arba vamzdžio

  • Keitiklio matmenys (mm)

    A2240 x P247 x G134

GALIMI MODELIAI

Prekės kodasEkranas, ryšysMaitinimo šaltinisMaitinimo šaltinis, apsaugaSurinkimasPrijungimo būdasKonfiguracijaKaina
FSVEYA12-LYYYC-9Europos kalbos, BeDu matavimo kanalai100 to 240VAC - 50/60Hz, IP67Montavimas ant vamzdžioG 1/2 (6–12 mm) ir G 3/8 (vidinis sriegis) su vandeniui atspariu kabelio įvaduBe
FSVEYA12-LAYYC-9Europos kalbos, BeDu matavimo kanalai100 to 240VAC - 50/60Hz, IP67Montavimas ant vamzdžioG 1/2 jungtis su veržle (<14 mm) ir G 3/8 (vidinės) su sandariu kabelio įvaduBe
FSVEYA12-LYYYB-9Europos kalbos, BeDu matavimo kanalai100 to 240VAC - 50/60Hz, IP67Montavimo ant sienos tipasG 1/2 (6–12 mm) ir G 3/8 (vidinis sriegis) su vandeniui atspariu kabelio įvaduBe
FSVEYA12-LAYYB-9Europos kalbos, BeDu matavimo kanalai100 to 240VAC - 50/60Hz, IP67Montavimo ant sienos tipasG 1/2 jungtis su veržle (<14 mm) ir G 3/8 (vidinės) su sandariu kabelio įvaduBe
FSVEDA12-LYYYC-9Europos kalbos, RS485Du matavimo kanalai100 to 240VAC - 50/60Hz, IP67Montavimas ant vamzdžioG 1/2 (6–12 mm) ir G 3/8 (vidinis sriegis) su vandeniui atspariu kabelio įvaduBe
FSVEDA12-LAYYC-9Europos kalbos, RS485Du matavimo kanalai100 to 240VAC - 50/60Hz, IP67Montavimas ant vamzdžioG 1/2 jungtis su veržle (<14 mm) ir G 3/8 (vidinės) su sandariu kabelio įvaduBe
FSVEDA12-LYYYB-9Europos kalbos, RS485Du matavimo kanalai100 to 240VAC - 50/60Hz, IP67Montavimo ant sienos tipasG 1/2 (6–12 mm) ir G 3/8 (vidinis sriegis) su vandeniui atspariu kabelio įvaduBe
FSVEDA12-LAYYB-9Europos kalbos, RS485Du matavimo kanalai100 to 240VAC - 50/60Hz, IP67Montavimo ant sienos tipasG 1/2 jungtis su veržle (<14 mm) ir G 3/8 (vidinės) su sandariu kabelio įvaduBe

DOKUMENTAI

  • Techninė specifikacija: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su FSV ir FSVL išplėstinės serijos 3 keitikliais, FSS jutikliais ir FLY kabeliais

  • Sertifikatas: UKCA stacionarus ultragarsinis srauto matuoklis Time Delta-C su FSV keitikliu

    84.97 KB

    Parsisiųsti
  • Vadovas: Time Delta-C stacionarus ultragarsinis srauto matuoklis su FSV keitikliu

  • Vadovas: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su išplėstiniais FSV ir FSVL keitikliais, FSS jutikliais, FLY kabeliais ir ryšio funkcijomis

    972.96 KB

    Parsisiųsti
  • Vadovas: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su išplėstiniais FSV ir FSVL keitikliais, FSS jutikliais, FLY kabeliais ir pažangiomis ryšio funkcijomis

  • Vadovas: Ant vamzdžio montuojamas ultragarsinis srauto matuoklis Time Delta-C su pažangiais FSV ir FSVL keitikliais, FSS jutikliais ir FLY kabeliais

  • Programinė įranga: „Time Delta-C“ keitiklio FSV-L prispaudžiamo ultragarso srauto matuoklio konfigūravimas

  • Programinė įranga: FSS jutiklių atstumo skaičiavimas ultragarsiniams srauto matuokliams

    35.91 KB

    Parsisiųsti
  • Techninė specifikacija: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su FSV ir FSVL išplėstinės serijos 2 keitikliais, FSS jutikliais ir FLY kabeliais

  • Brošiūra: Pažangus prispaudžiamas ultragarso srauto matuoklis Time Delta-C – FSV-L keitiklis

  • Brošiūra: Ultragarsiniai srauto matuokliai skysčiams, garams ir dujoms

  • Brošiūra: Priemonės energijai ir aplinkai
