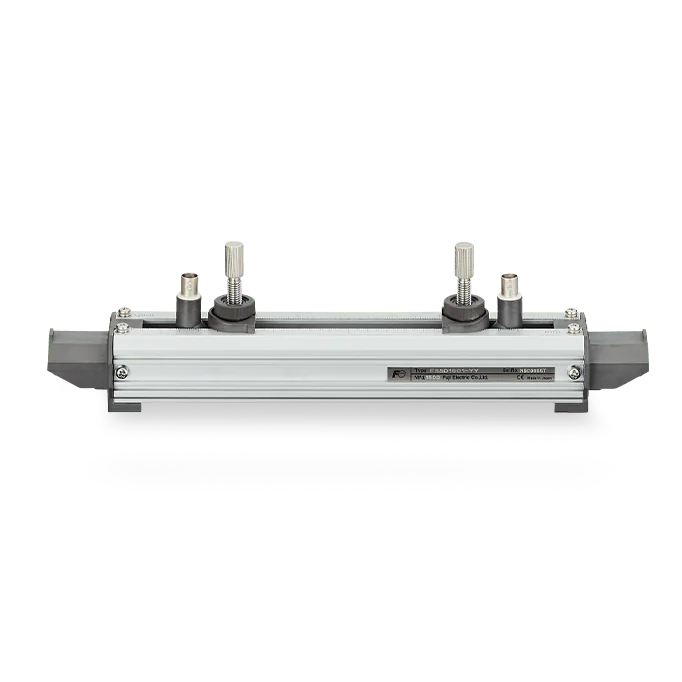

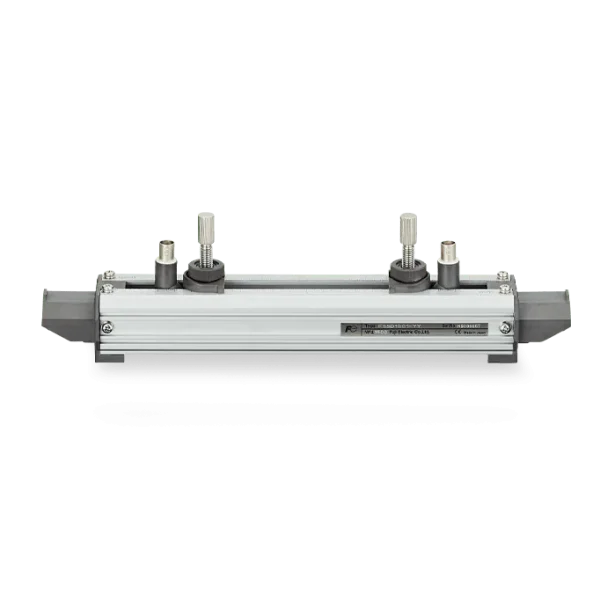

Fuji Electric jutiklis FSSD – nuo 13 iki 300 mm, skirtas Time Delta-C

Srauto matuokliai

Taikymo sritys
Aptinka skysčio nuotėkius vamzdynuose, laikinai matuoja srautą bet kokio diametro vamzdžiuose, matuoja tūrinius srautus švariuose ir su nedidelėmis suspensijomis skysčiuose (pvz., paviršiniuose vandenyse, nuotekose). Tinka elektromagnetinių srauto matuoklių neinvaziniai kalibracijai, siurblio srauto valdymui ir centralizuoto šildymo tinklų balansavimui.

Savybės

  • Didelis tikslumas: ±1,0 % nuo srauto

  • Greita reakcija: 0,2 sek.

  • Kompaktiškas dydis: 142 x 170 mm

  • Atsparumas vandeniui: IP66/IP67

  • Išvestys: 4–20 mA, impulsinė, relinė aliarmo

  • Skaitmeninė komunikacija: RS485 MODBUS™ (pasirinktinai)

  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Vamzdžio skersmuo

    13 iki 300 mm

  • Vamzdžio medžiaga

    Plastikas (PVC ir kt.)
    metalas (plienas, varis, aliuminis ir kt.)
    PP, PVDF

  • Skysčio temperatūra

    -40 °C iki 100 °C

  • Tvirtinimo būdas

    V

  • Jutiklio tipas

    FSC, FSV

GALIMI MODELIAI

Prekės kodasMontavimo sistemaTvirtinimo sistemaAkustinė jungtisIP klasėNuorodaKaina
FSSD1YY1-YY320mm bėgelis vamzdžių skersmenims ≤ 100mmBeBeIP52Be
FSSD1YY1-YA320mm bėgelis vamzdžių skersmenims ≤ 100mmBeBeIP52Nuoroda
FSSD1YB1-YY320mm bėgelis vamzdžių skersmenims ≤ 100mmBeHIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Be
FSSD1YB1-YA320mm bėgelis vamzdžių skersmenims ≤ 100mmBeHIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Nuoroda
FSSD1YA1-YY320mm bėgelis vamzdžių skersmenims ≤ 100mmBeSilikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Be
FSSD1YA1-YA320mm bėgelis vamzdžių skersmenims ≤ 100mmBeSilikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Nuoroda
FSSD1AY1-YY320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno apkabos (2 x 1,5 m)BeIP52Be
FSSD1AY1-YA320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno apkabos (2 x 1,5 m)BeIP52Nuoroda
FSSD1AB1-YY320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno apkabos (2 x 1,5 m)HIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Be
FSSD1AB1-YA320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno apkabos (2 x 1,5 m)HIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Nuoroda
FSSD1AA1-YY320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno apkabos (2 x 1,5 m)Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Be
FSSD1AA1-YA320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno apkabos (2 x 1,5 m)Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Nuoroda
FSSD1CY1-YY320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)BeIP52Be
FSSD1CY1-YA320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)BeIP52Nuoroda
FSSD1CB1-YY320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)HIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Be
FSSD1CB1-YA320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)HIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Nuoroda
FSSD1CA1-YY320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Be
FSSD1CA1-YA320mm bėgelis vamzdžių skersmenims ≤ 100mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Nuoroda
FSSD3YY1-YY540mm bėgelis vamzdžių skersmenims ≤ 300mmBeBeIP52Be
FSSD3YY1-YA540mm bėgelis vamzdžių skersmenims ≤ 300mmBeBeIP52Nuoroda
FSSD3YB1-YY540mm bėgelis vamzdžių skersmenims ≤ 300mmBeHIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Be
FSSD3YB1-YA540mm bėgelis vamzdžių skersmenims ≤ 300mmBeHIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Nuoroda
FSSD3YA1-YY540mm bėgelis vamzdžių skersmenims ≤ 300mmBeSilikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Be
FSSD3YA1-YA540mm bėgelis vamzdžių skersmenims ≤ 300mmBeSilikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Nuoroda
FSSD3AY1-YY540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno apkabos (2 x 1,5 m)BeIP52Be
FSSD3AY1-YA540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno apkabos (2 x 1,5 m)BeIP52Nuoroda
FSSD3AB1-YY540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno apkabos (2 x 1,5 m)HIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Be
FSSD3AB1-YA540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno apkabos (2 x 1,5 m)HIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Nuoroda
FSSD3AA1-YY540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno apkabos (2 x 1,5 m)Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Be
FSSD3AA1-YA540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno apkabos (2 x 1,5 m)Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Nuoroda
FSSD3CY1-YY540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)BeIP52Be
FSSD3CY1-YA540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)BeIP52Nuoroda
FSSD3CB1-YY540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)HIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Be
FSSD3CB1-YA540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)HIGH-Z silikonų neturintis tepalas (laikinas montavimas)IP52Nuoroda
FSSD3CA1-YY540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Be
FSSD3CA1-YA540mm bėgelis vamzdžių skersmenims ≤ 300mmNerūdijančio plieno varžtinės apkabos (4 x 1,0 m)Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas)IP52Nuoroda

DOKUMENTAI

  • Techninė specifikacija: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su FSV ir FSVL išplėstinės serijos 3 keitikliais, FSS jutikliais ir FLY kabeliais

  • Instrukcija: FSS serijos jutikliai ir FLY kabeliai ultragarsiniams srauto matuokliams

  • Instrukcija: FSS serijos jutiklių atstumo skaičiavimas ultragarsiniams srauto matuokliams

    177.61 KB

    Parsisiųsti
  • Instrukcija: Fiksuotas ultragarsinis srauto matuoklis Time Delta-C su išplėstiniu FSVL keitikliu

  • Vadovas: Time Delta-C stacionarus ultragarsinis srauto matuoklis su FSV keitikliu

  • Vadovas: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su išplėstiniais FSV ir FSVL keitikliais, FSS jutikliais, FLY kabeliais ir ryšio funkcijomis

    972.96 KB

    Parsisiųsti
  • Vadovas: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su išplėstiniais FSV ir FSVL keitikliais, FSS jutikliais, FLY kabeliais ir pažangiomis ryšio funkcijomis

  • Vadovas: Ant vamzdžio montuojamas ultragarsinis srauto matuoklis Time Delta-C su pažangiais FSV ir FSVL keitikliais, FSS jutikliais ir FLY kabeliais

  • Programinė įranga: FSS jutiklių atstumo skaičiavimas ultragarsiniams srauto matuokliams

    35.91 KB

    Parsisiųsti
  • Techninė specifikacija: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su FSV ir FSVL išplėstinės serijos 2 keitikliais, FSS jutikliais ir FLY kabeliais

  • Brošiūra: Priemonės energijai ir aplinkai
