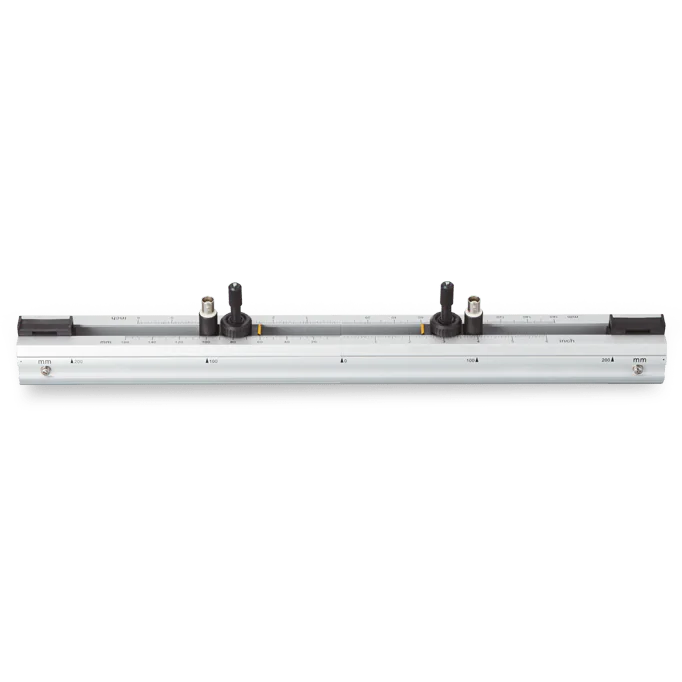

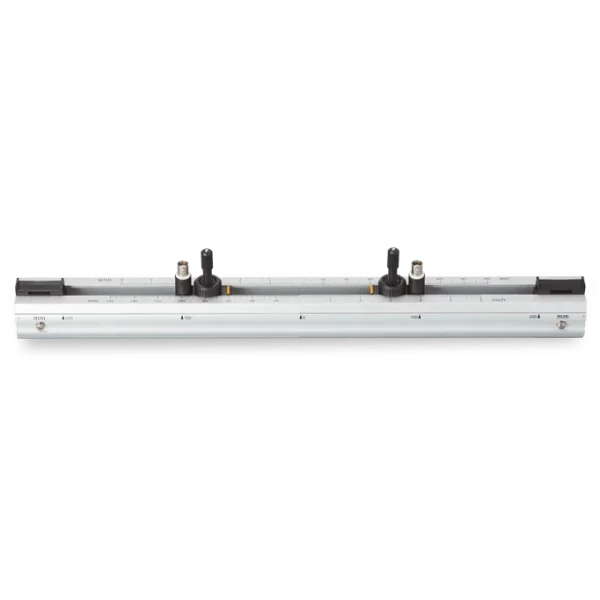

Fuji Electric jutiklis FSSC – 50 iki 1200 mm, skirtas Time Delta-C

Srauto matuokliai

Taikymo sritys

Neinvaziniai ultragarsiniai srauto matuokliai naudojami įvairiose pramonės srityse: maisto ir gėrimų, vandens tiekimo ir nuotekų tvarkymo, žemės ūkio ir drėkinimo sistemose, vandens valdymui pastatuose siekiant energijos taupymo, pastatų (viešbučių, ligoninių ir kt.) paleidimui ir priežiūrai, vandens parkuose, baseinuose ir akvariumuose, taip pat puslaidininkių pramonėje.

Savybės

  • Matavimo tikslumas: ±1,5 %
  • Greitas reakcijos laikas: 0,2 sek
  • Kompaktiški matmenys: 130 x 140 mm
  • Išvesties signalas: 4–20 mA, impulsinė išvestis, relinė aliarmo išvestis
  • ,Skaitmeninė komunikacija: RS485 MODBUS™ (pasirinktinai)
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Vamzdžio skersmuo

    50 iki 1200 mm
  • Vamzdžio medžiaga

    Plastikas (PVC ir kt.)
    metalas (plienas, varis, aliuminis ir kt.)
    PP, PVDF
  • Skysčio temperatūra

    -40 °C iki 120 °C
  • Tvirtinimo būdas

    V arba Z
  • Jutiklio tipas

    FSC, FLR ir FSV

GALIMI MODELIAI

Prekės kodas Montavimo sistema Tvirtinimo sistema Akustinė jungtis IP klasė Nuoroda Kaina
FSSC1YY1-YY Standartinis su ištraukiamu bėgeliu Be Be IP65 Be
FSSC1YY1-YA Standartinis su ištraukiamu bėgeliu Be Be IP65 Nuoroda
FSSC1YY1-AY Standartinis su ištraukiamu bėgeliu Be Be IP68 (tiekiama su 10 m kabeliu) Be
FSSC1YY1-AA Standartinis su ištraukiamu bėgeliu Be Be IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1YB1-YY Standartinis su ištraukiamu bėgeliu Be HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP65 Be
FSSC1YB1-YA Standartinis su ištraukiamu bėgeliu Be HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP65 Nuoroda
FSSC1YB1-AY Standartinis su ištraukiamu bėgeliu Be HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP68 (tiekiama su 10 m kabeliu) Be
FSSC1YB1-AA Standartinis su ištraukiamu bėgeliu Be HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1YA1-YY Standartinis su ištraukiamu bėgeliu Be Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP65 Be
FSSC1YA1-YA Standartinis su ištraukiamu bėgeliu Be Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP65 Nuoroda
FSSC1YA1-AY Standartinis su ištraukiamu bėgeliu Be Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP68 (tiekiama su 10 m kabeliu) Be
FSSC1YA1-AA Standartinis su ištraukiamu bėgeliu Be Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1AY1-YY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm Be IP65 Be
FSSC1AY1-YA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm Be IP65 Nuoroda
FSSC1AY1-AY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm Be IP68 (tiekiama su 10 m kabeliu) Be
FSSC1AY1-AA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm Be IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1AB1-YY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP65 Be
FSSC1AB1-YA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP65 Nuoroda
FSSC1AB1-AY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP68 (tiekiama su 10 m kabeliu) Be
FSSC1AB1-AA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1AA1-YY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP65 Be
FSSC1AA1-YA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP65 Nuoroda
FSSC1AA1-AY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP68 (tiekiama su 10 m kabeliu) Be
FSSC1AA1-AA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno apkabos (2 x 1,5 m) – skersmenims ≤ 300 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1DY1-YY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm Be IP65 Be
FSSC1DY1-YA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm Be IP65 Nuoroda
FSSC1DY1-AY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm Be IP68 (tiekiama su 10 m kabeliu) Be
FSSC1DY1-AA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm Be IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1DB1-YY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP65 Be
FSSC1DB1-YA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP65 Nuoroda
FSSC1DB1-AY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP68 (tiekiama su 10 m kabeliu) Be
FSSC1DB1-AA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1DA1-YY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP65 Be
FSSC1DA1-YA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP65 Nuoroda
FSSC1DA1-AY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP68 (tiekiama su 10 m kabeliu) Be
FSSC1DA1-AA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno lynai (2 x 5 m) – skersmenims ≤ 1500 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1CY1-YY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm Be IP65 Be
FSSC1CY1-YA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm Be IP65 Nuoroda
FSSC1CY1-AY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm Be IP68 (tiekiama su 10 m kabeliu) Be
FSSC1CY1-AA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm Be IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1CB1-YY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP65 Be
FSSC1CB1-YA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP65 Nuoroda
FSSC1CB1-AY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP68 (tiekiama su 10 m kabeliu) Be
FSSC1CB1-AA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm HIGH-Z silikonų neturintis tepalas (laikinas montavimas) IP68 (tiekiama su 10 m kabeliu) Nuoroda
FSSC1CA1-YY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP65 Be
FSSC1CA1-YA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP65 Nuoroda
FSSC1CA1-AY Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP68 (tiekiama su 10 m kabeliu) Be
FSSC1CA1-AA Standartinis su ištraukiamu bėgeliu Nerūdijančio plieno varžtinės apkabos (4 x 1,0 m) – skersmenims ≤ 600 mm Silikoninis tepalas + KE348W kompozitas (fiksuotas montavimas) IP68 (tiekiama su 10 m kabeliu) Nuoroda

DOKUMENTAI

  • Techninė specifikacija: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su FSV ir FSVL išplėstinės serijos 3 keitikliais, FSS jutikliais ir FLY kabeliais

  • Techninė specifikacija: M-Flow PW serijos 4 stacionarus ultragarsinis srauto matuoklis su FLR keitikliu ir FSS jutikliais bei FLY kabeliais

  • Instrukcija: FSS serijos jutikliai ir FLY kabeliai ultragarsiniams srauto matuokliams

  • Instrukcija: FSS serijos jutiklių atstumo skaičiavimas ultragarsiniams srauto matuokliams

    177.61 KB

    Parsisiųsti
  • Instrukcija: Fiksuotas ultragarsinis srauto matuoklis Time Delta-C su išplėstiniu FSVL keitikliu

  • Vadovas: Time Delta-C stacionarus ultragarsinis srauto matuoklis su FSV keitikliu

  • Vadovas: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su išplėstiniais FSV ir FSVL keitikliais, FSS jutikliais, FLY kabeliais ir ryšio funkcijomis

    972.96 KB

    Parsisiųsti
  • Vadovas: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su išplėstiniais FSV ir FSVL keitikliais, FSS jutikliais, FLY kabeliais ir pažangiomis ryšio funkcijomis

  • Vadovas: Ant vamzdžio montuojamas ultragarsinis srauto matuoklis Time Delta-C su pažangiais FSV ir FSVL keitikliais, FSS jutikliais ir FLY kabeliais

  • Vadovas: Ant vamzdžio montuojamas ultragarsinis srauto matuoklis M-Flow PW su FLR keitikliu, FSS jutikliais ir FLY kabeliais

  • Vadovas: M-Flow PW stacionarus ultragarsinis srauto matuoklis su FLR keitikliu, FSS jutikliais ir FLY kabeliais – ryšio funkcijos

  • Programinė įranga: FSS jutiklių atstumo skaičiavimas ultragarsiniams srauto matuokliams

    35.91 KB

    Parsisiųsti
  • Techninė specifikacija: Stacionarus ultragarsinis srauto matuoklis Time Delta-C su FSV ir FSVL išplėstinės serijos 2 keitikliais, FSS jutikliais ir FLY kabeliais

  • Techninė specifikacija: M-Flow PW serijos 3 stacionarus ultragarsinis srauto matuoklis su FLR keitikliu, FSS jutikliais ir FLY kabeliais

  • Brošiūra: Priemonės energijai ir aplinkai
