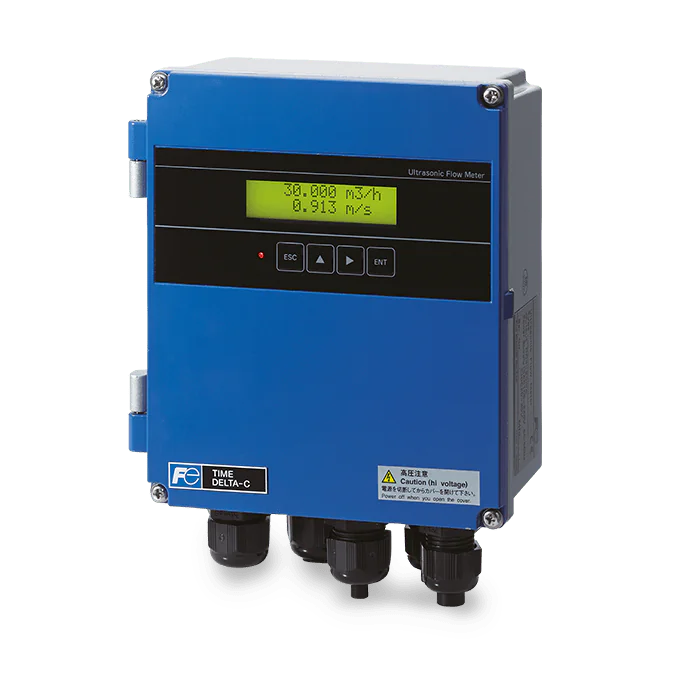

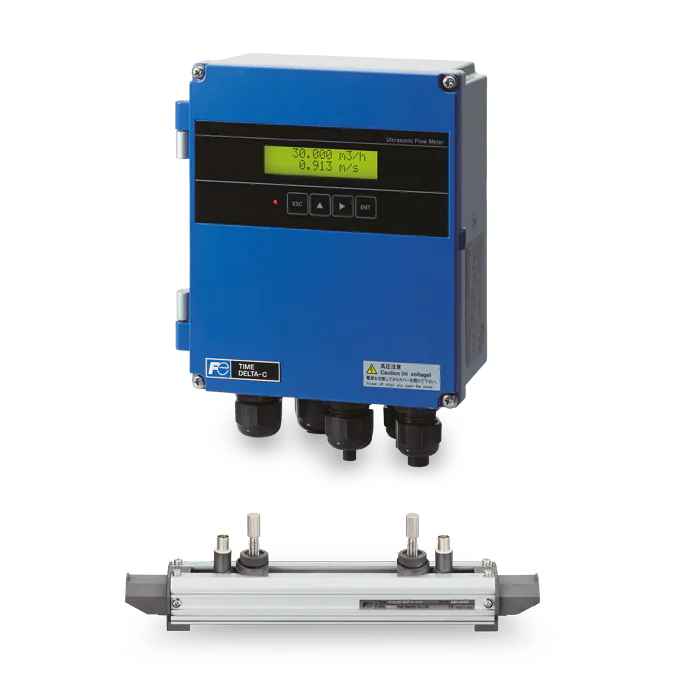

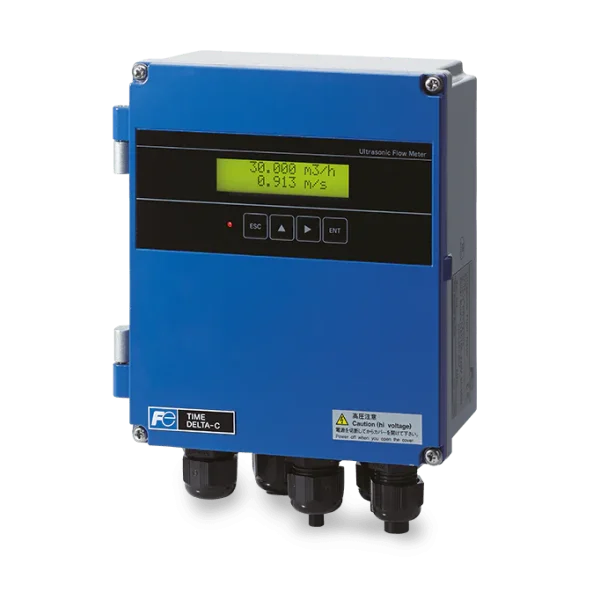

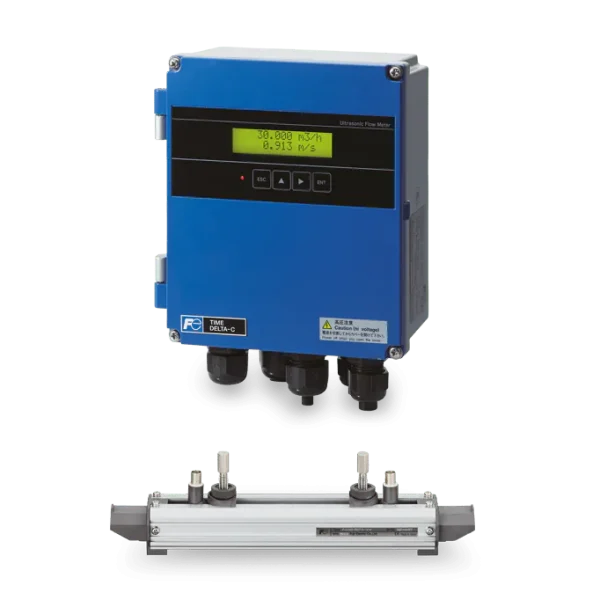

Fuji Electric ultragarsinis debitomatis Time Delta-C IP66

SPECIFIKACIJOS

• Skysčiai

  Vienalytis skystis, praleidžiantis ultragarsines bangas (techninis vanduo, nuotekos, pramoninis vanduo, jūros vanduo, grynas vanduo, drėkinimo vanduo, nafta ir kt.).

• Skysčio temperatūra

  Nuo -40 °C iki +200 °C (priklausomai nuo naudojamo jutiklio)

• Matavimo tipas

  Ultragarsinis matavimas pagal tranzito laiko skirtumą – 1 kanalas

• Vamzdžių tipai ir skersmenys

  FSSA (V metodas) 25–225 mm
  FSSC (V metodas) 50–600 mm
  FSSC (Z metodas) 600–1200 mm
  FSSD (V method) 13-100 mm
  FSSE (V or Z method) 200-6000 mm
  FSSH (V or Z method) 50-400 mm)

  Plastikas (PVC ir kt.) *Pastaba 1
  Metalas (nerūdijantis plienas, plienas, varis, aliuminis ir kt.)

  Pastaba 1: Pasirinkite FSSC šiems vamzdžiams:
  PP vamzdis, kurio sienelės storis 15 mm ar daugiau
  PVDF vamzdis, kurio sienelės storis 9 mm ar daugiau
  Dengtas metalinis vamzdis, korozijos paveiktas vamzdis, vidiniu sluoksniu dengtas vamzdis (bitumas, teflonas, cementas ar guma) ar kitas vamzdis, pro kurį sunkiai sklinda ultragarsinės bangos.

• Matavimo skalė

  0 to ±0.3 ±32 m/s

• Matavimo tikslumas

  ±1.0% (flow velocity ≥2 m/s)

• Atsako laikas

  0,2 sekundės (aukšto greičio režimas)

• Darbinė temperatūra

  -20 °C iki +55 °C (keitiklis)
  -20 °C iki +60 °C...80 °C (priklauso nuo jutiklio)

• Analoginė išvestis

  4–20 mA DC, 1 taškas (maks. apkrova: 600 Ω)

• Kontaktinė išvestis

  Atvirojo kolektoriaus tipo: 2 taškai
  Bendra suma, aliarmas ir kt.
  Bendros sumos impulso išvestis: nuo 1 impulso per dieną iki 100 impulsų per sekundę (atvirojo kolektoriaus tipo)

• Nuoseklioji komunikacija

  RS-485 (MODBUS) (pasirinktinai)

• Ekranas

  LCD su foniniu apšvietimu, 2 eilutės po 16 simbolių

• Klaviatūra

  4 mygtukai (ESC, aukštyn, keitimas, įvesti), valdymas iš priekinio skydelio

• Maitinimo įtampa

  100–240 V AC, 50/60 Hz, arba 20–30 V DC

• Keitiklio korpusas

  Aliuminio lydinys, IP66 arba IP67

• Keitiklio montavimas

  Montavimas ant sienos arba vamzdžio

• Keitiklio matmenys (mm)

  A170 x P142 x G70 (IP66 versija)
  A220 x P230 x G95 (IP67 versija)
