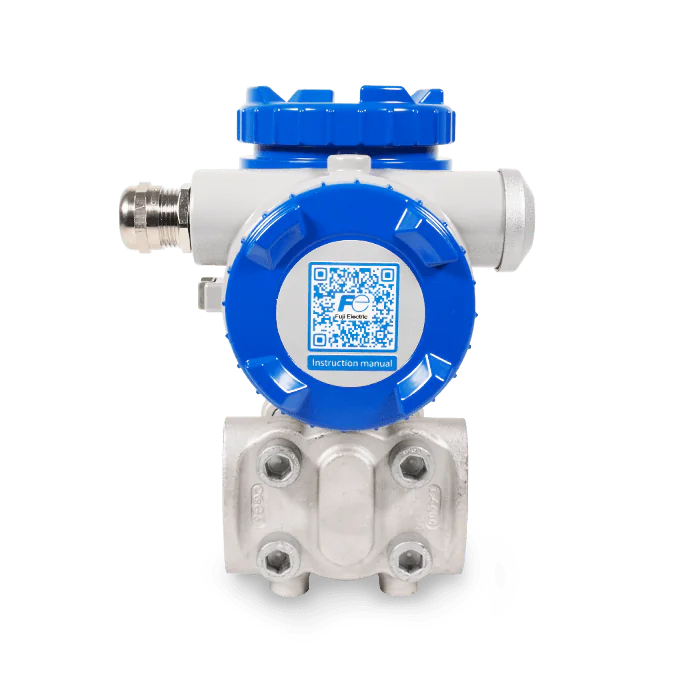

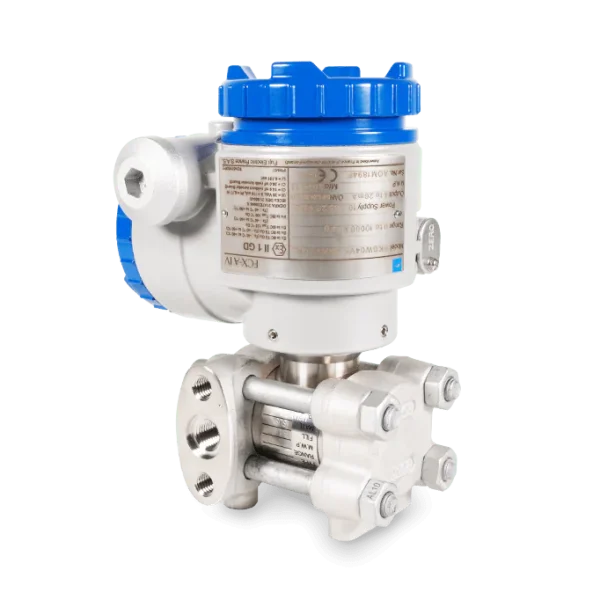

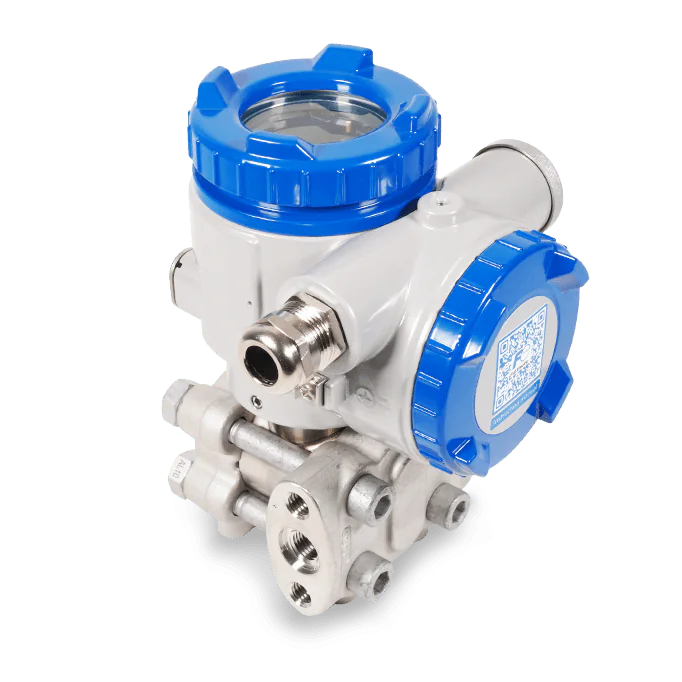

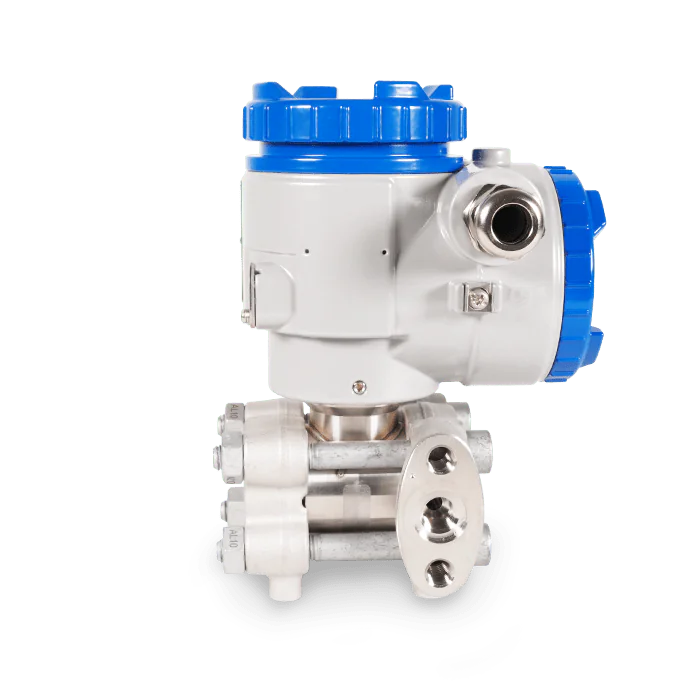

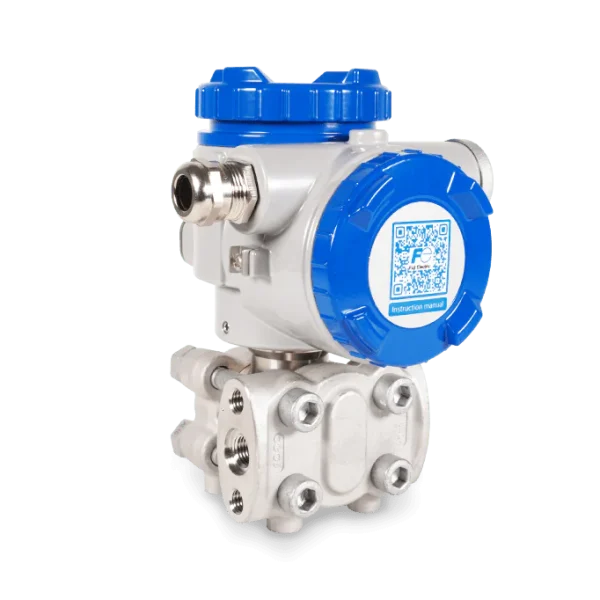

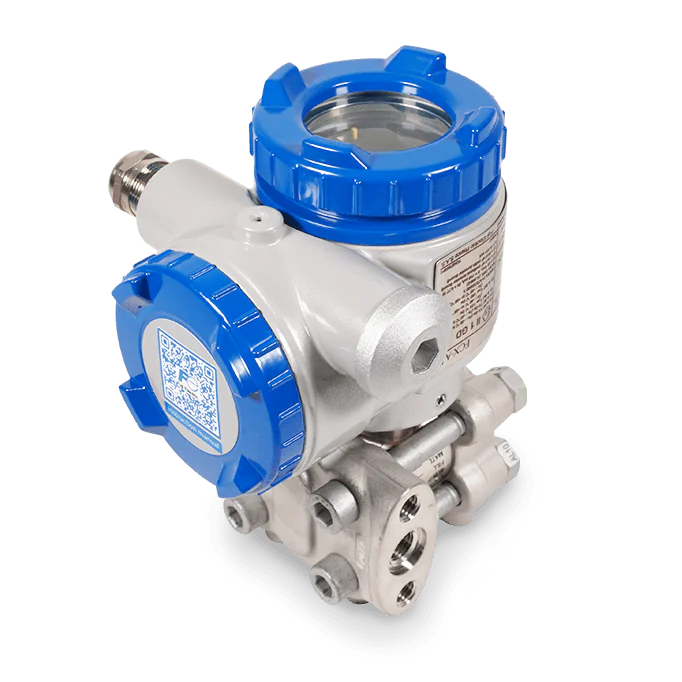

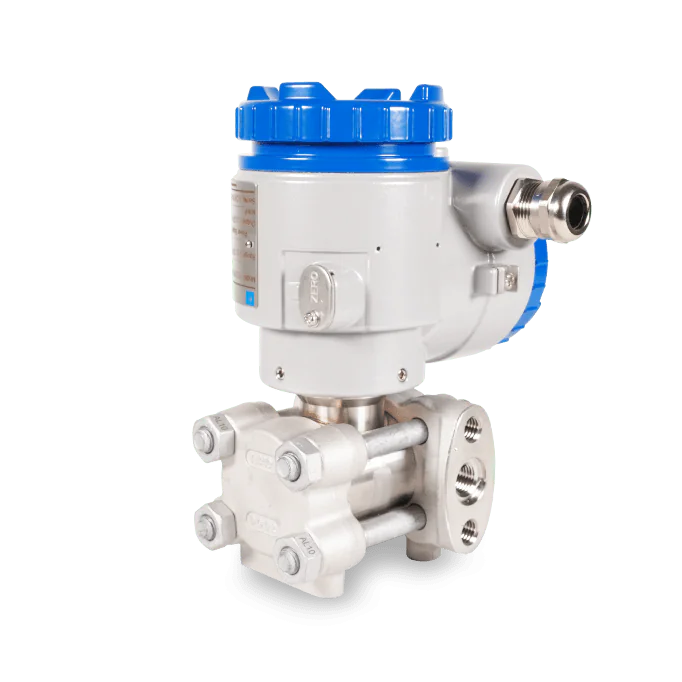

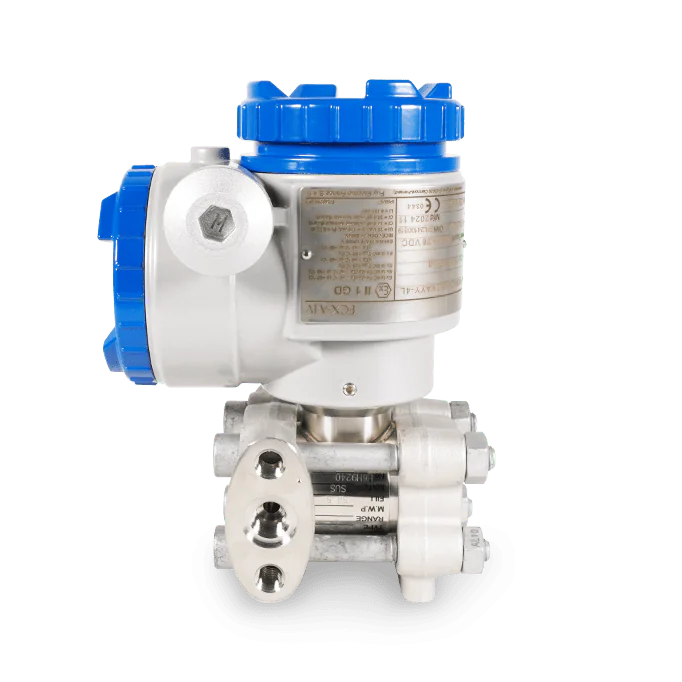

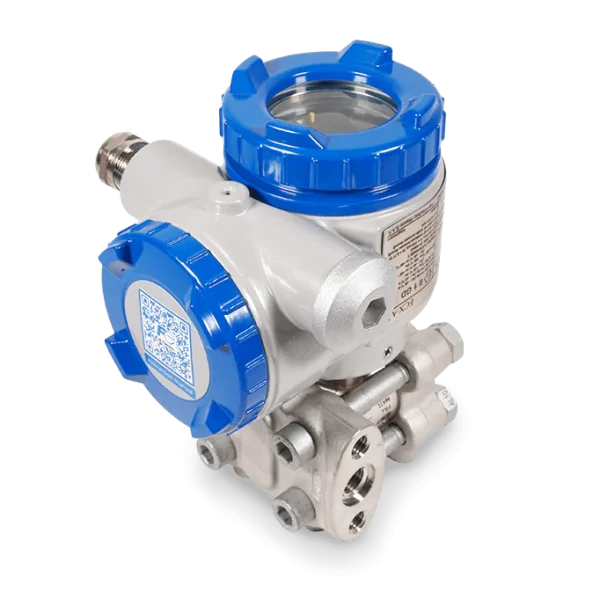

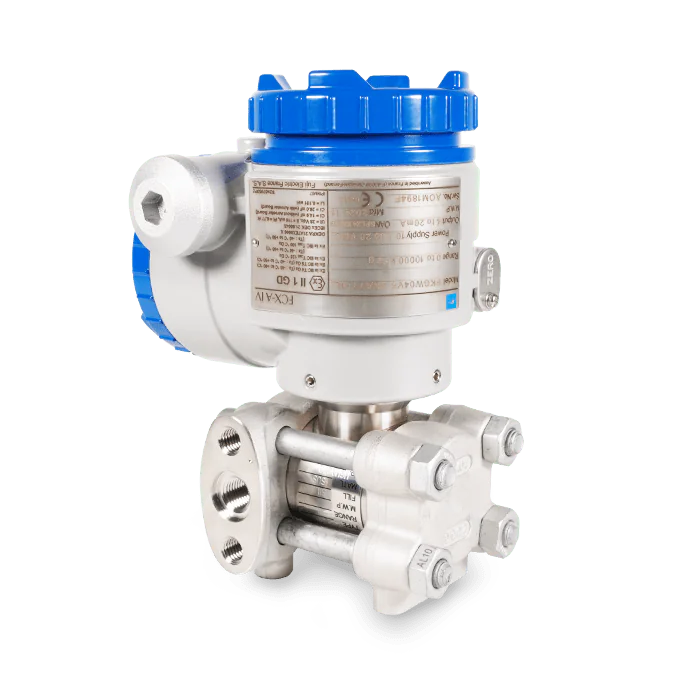

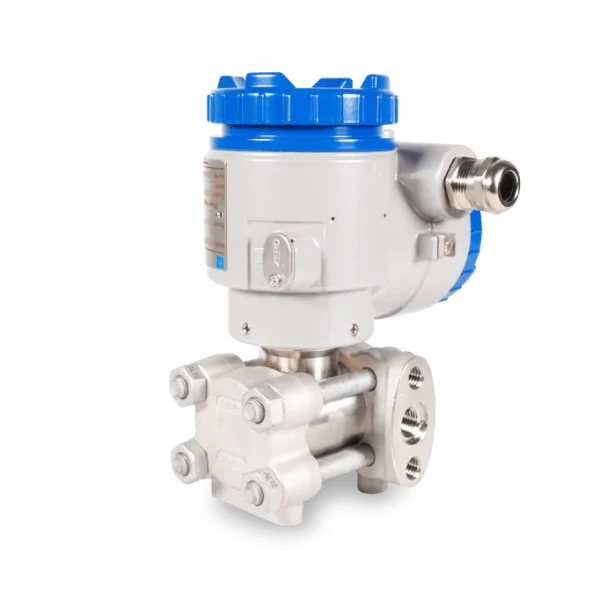

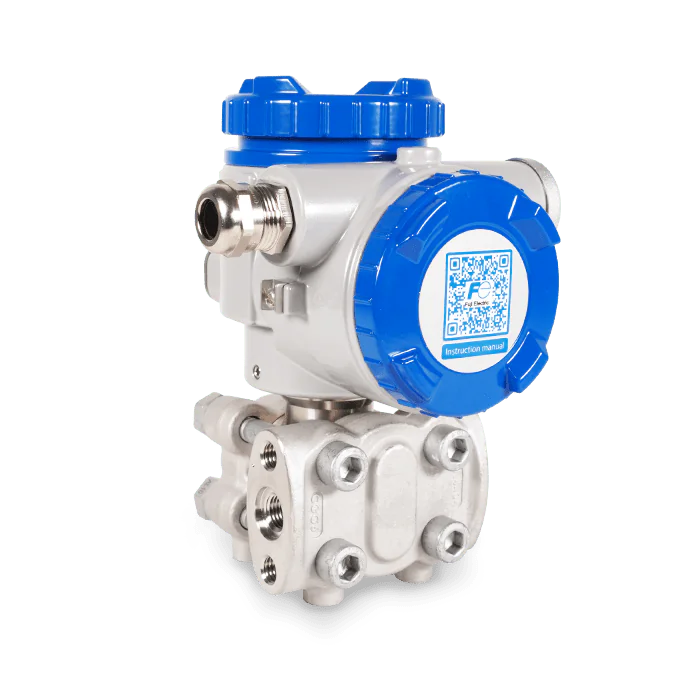

Fuji Electric manometrinio slėgio siųstuvas – FKG

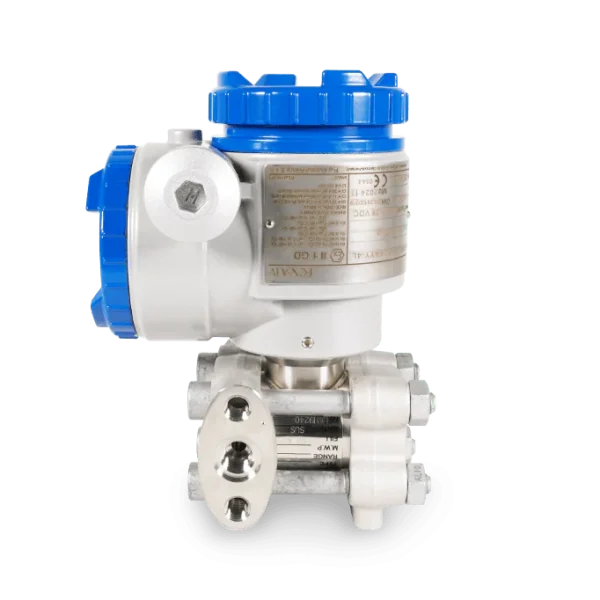

Fuji Electric manometrinio slėgio siųstuvas – FKG - Paveikslėlis 2

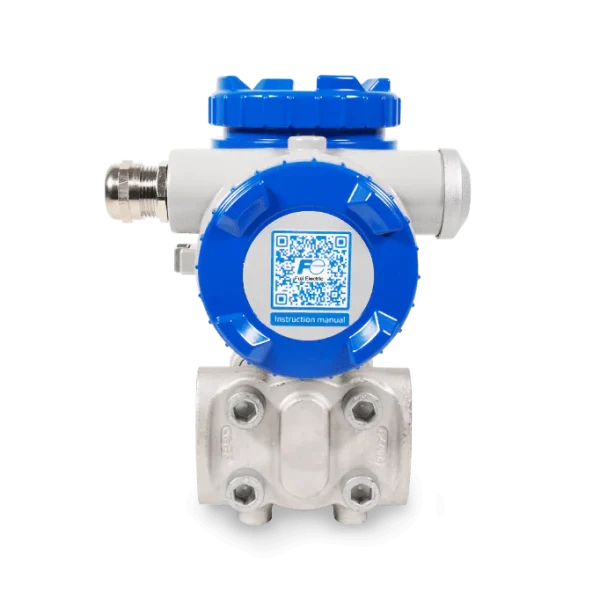

Fuji Electric manometrinio slėgio siųstuvas – FKG - Paveikslėlis 3

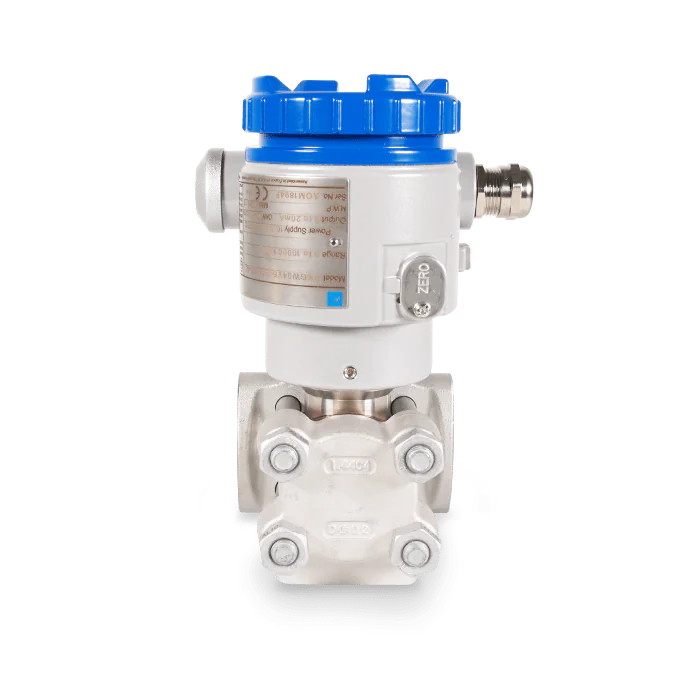

Fuji Electric manometrinio slėgio siųstuvas – FKG - Paveikslėlis 4

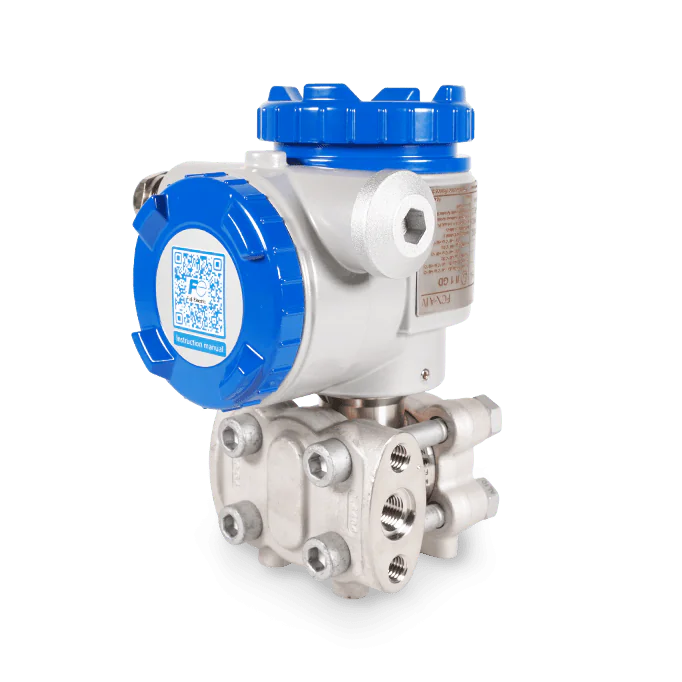

Fuji Electric manometrinio slėgio siųstuvas – FKG - Paveikslėlis 5

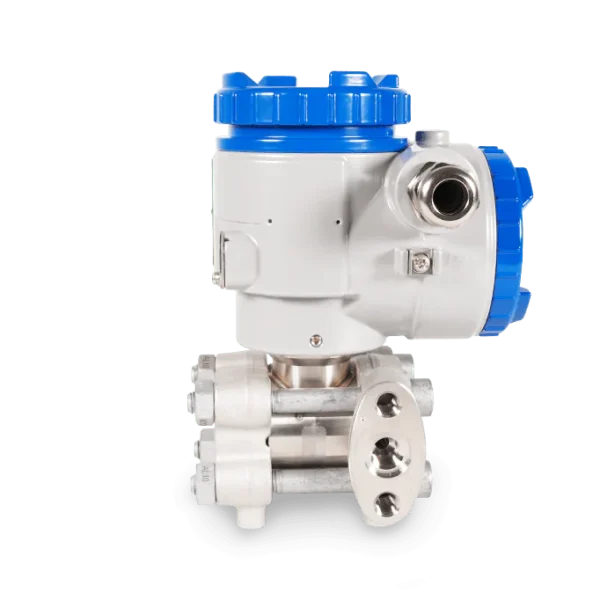

Fuji Electric manometrinio slėgio siųstuvas – FKG - Paveikslėlis 6

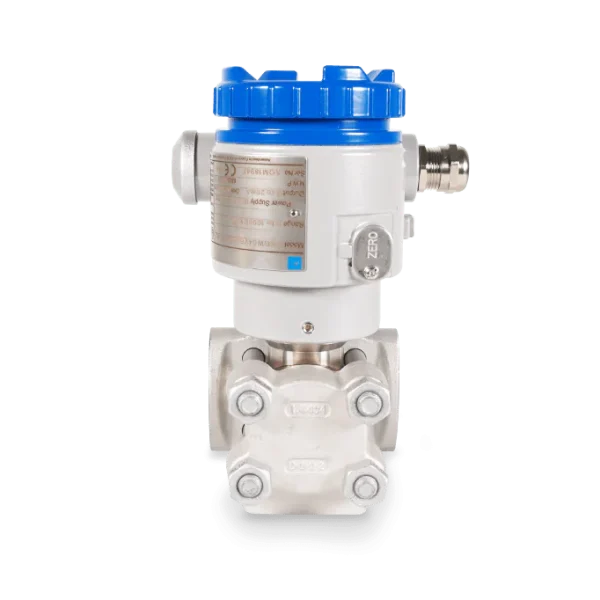

Fuji Electric manometrinio slėgio siųstuvas – FKG - Paveikslėlis 7

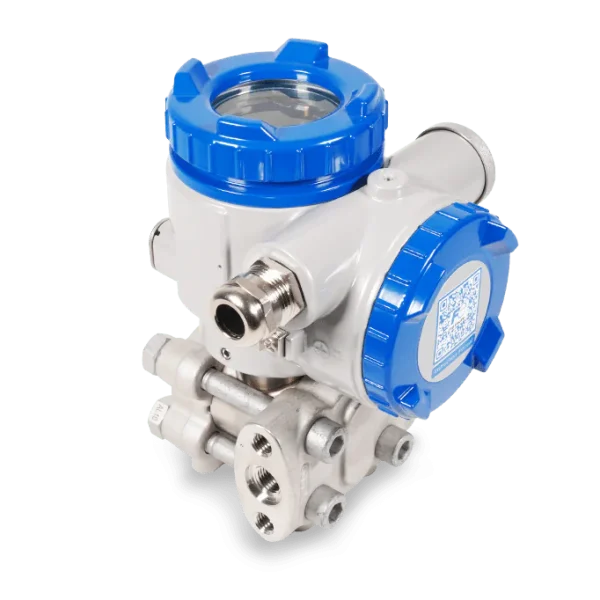

Fuji Electric manometrinio slėgio siųstuvas – FKG - Paveikslėlis 8

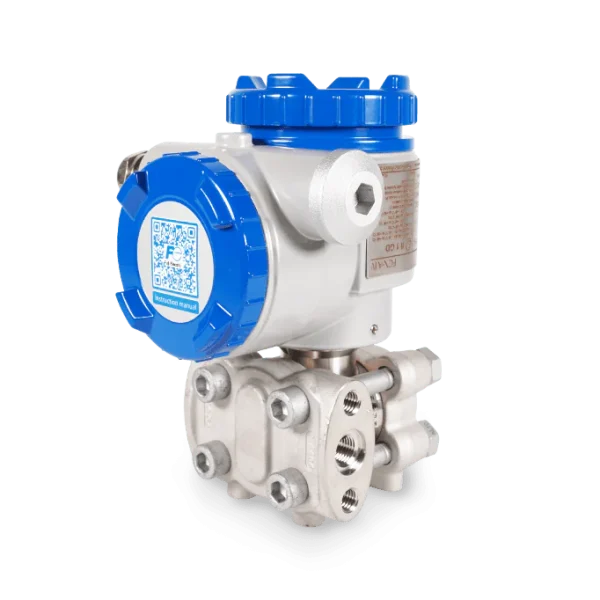

Fuji Electric manometrinio slėgio siųstuvas – FKG - Paveikslėlis 9
Fuji Electric manometrinio slėgio siųstuvas – FKG - Paveikslėlis 10

Fuji Electric manometrinio slėgio siųstuvas – FKG

Slėgio jutikliai

Taikymo sritys

Manometrinio slėgio siųstuvas FKG gali būti naudojamas įvairiose pramonės šakose slėgiui matuoti bet kuriame suslėgtame dujiniame ar skystame terpėje vamzdynuose arba talpose.

Savybės

  • Didelis tikslumas ir patikimumas
  • Minimalus poveikis aplinkai
  • Platus matavimo diapazonas
  • Ekonomiškas
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Korpusas

    L formos arba T formos korpusas

  • Matavimo diapazonai (kPa) [e.maks.]

    130
    500
    3000
    10000
    50000

  • Svoris (be indikatoriaus)

    2.9 kg

  • Tikslumas

    ±0,065 % nustatyto matavimo diapazono (standartinė versija). Papildomai galima ±0,04 % tikslumo opcija.

  • Su procesu besiliečiantys paviršiai

    Nerūdijantis plienas 316 L, Hastelloy-C, Monelis, Tantalue, Nerūdijantis plienas 316 L + auksavimas, Monelio danga, Tantalue danga

  • Korpuso medžiagos

    Aliuminio lydinys su mažu vario kiekiu ir poliesterio danga arba nerūdijantis plienas 316 L

  • Membranos medžiagos

    Nerūdijantis plienas 316 L
    Hastelloy-C
    Monelis
    Tantalas
    Nerūdijantis plienas 316 L su auksavimu
    Auksavimas ir keramika

  • Stabilumas

    ±0,1 % nuo maksimalios skalės 10 metų laikotarpiu

  • Pakėlimas / Sumažinimas

    Nuo –100 % iki +100 % maksimalios skalės

  • Skalės nustatymo diapazonas

    nuo 1 iki 1/100 maksimalios skalės

  • Matavimo ciklas

    40 ms

  • Ryšio protokolas

    HART™ 7 ryšio protokolas

  • Proceso temperatūra

    nuo +40 °C iki +120 °C (yra versijų aukštesnėms temperatūroms)

  • Aplinkos temperatūra

    nuo –40 °C iki +85 °C

  • Maitinimo šaltinis

    10,5–45 V DC

  • Išvesties signalas / Apkrovos varža

    4–20 mA / 250 Ω (tipinė)

  • Slopinimas

    reguliuojamas nuo 0,04 iki 32 s

  • Nulinio taško ir diapazono sureguliavimas

    Per išorinį jutiklio varžtą, Vietinį trijų mygtukų ekraną arba HART™ protokolą

  • Elektros prijungimai

    M20×1,5" / 1/2 – 14 NPT / Pg13,5

  • Pasirinkimai / Papildomos galimybės

    Skaitmeninis indikatorius, nuriebalinimo apdorojimas, naudojimas su deguonimi (oxygen service), naudojimas su chloru (chlorine service), papildoma nerūdijančiojo plieno identifikacinė plokštelė

GALIMI MODELIAI

Prekės kodas Elektrinis prijungimas Skaitmeninis indikatorius Patvirtinimas Matavimo skalė Kaina
FKGT01V6-AXKYY-4L 1/2"NPT Be indikatriaus ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 1.3 bar
FKGT04V6-AXKYY-4L 1/2"NPT Be indikatriaus ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 100 bar
FKGT03V6-AXKYY-4L 1/2"NPT Be indikatriaus ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 30 bar
FKGT02V6-AXKYY-4L 1/2"NPT Be indikatriaus ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 5 bar
FKGT01V6-AKKYY-4L 1/2"NPT Be indikatriaus ATEX – Vidinis saugumas Nuo 0 iki 1.3 bar
FKGT04V6-AKKYY-4L 1/2"NPT Be indikatriaus ATEX – Vidinis saugumas Nuo 0 iki 100 bar
FKGT03V6-AKKYY-4L 1/2"NPT Be indikatriaus ATEX – Vidinis saugumas Nuo 0 iki 30 bar
FKGT02V6-AKKYY-4L 1/2"NPT Be indikatriaus ATEX – Vidinis saugumas Nuo 0 iki 5 bar
FKGT01V6-AAKYY-4L 1/2"NPT Be indikatriaus Be patvirtinimo Nuo 0 iki 1.3 bar
FKGT04V6-AAKYY-4L 1/2"NPT Be indikatriaus Be patvirtinimo Nuo 0 iki 100 bar
FKGT03V6-AAKYY-4L 1/2"NPT Be indikatriaus Be patvirtinimo Nuo 0 iki 30 bar
FKGT02V6-AAKYY-4L 1/2"NPT Be indikatriaus Be patvirtinimo Nuo 0 iki 5 bar
FKGT01V6-2XKYY-4L 1/2"NPT Su indikatoriumi ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 1.3 bar
FKGT04V6-2XKYY-4L 1/2"NPT Su indikatoriumi ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 100 bar
FKGT03V6-2XKYY-4L 1/2"NPT Su indikatoriumi ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 30 bar
FKGT02V6-2XKYY-4L 1/2"NPT Su indikatoriumi ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 5 bar
FKGT01V6-2KKYY-4L 1/2"NPT Su indikatoriumi ATEX – Vidinis saugumas Nuo 0 iki 1.3 bar
FKGT04V6-2KKYY-4L 1/2"NPT Su indikatoriumi ATEX – Vidinis saugumas Nuo 0 iki 100 bar
FKGT03V6-2KKYY-4L 1/2"NPT Su indikatoriumi ATEX – Vidinis saugumas Nuo 0 iki 30 bar
FKGT02V6-2KKYY-4L 1/2"NPT Su indikatoriumi ATEX – Vidinis saugumas Nuo 0 iki 5 bar
FKGT01V6-2AKYY-4L 1/2"NPT Su indikatoriumi Be patvirtinimo Nuo 0 iki 1.3 bar
FKGT04V6-2AKYY-4L 1/2"NPT Su indikatoriumi Be patvirtinimo Nuo 0 iki 100 bar
FKGT03V6-2AKYY-4L 1/2"NPT Su indikatoriumi Be patvirtinimo Nuo 0 iki 30 bar
FKGT02V6-2AKYY-4L 1/2"NPT Su indikatoriumi Be patvirtinimo Nuo 0 iki 5 bar
FKGR01V6-AXKYY-4L M20×1.5 Be indikatriaus ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 1.3 bar
FKGR04V6-AXKYY-4L M20×1.5 Be indikatriaus ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 100 bar
FKGR03V6-AXKYY-4L M20×1.5 Be indikatriaus ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 30 bar
FKGR02V6-AXKYY-4L M20×1.5 Be indikatriaus ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 5 bar
FKGR01V6-AKKYY-4L M20×1.5 Be indikatriaus ATEX – Vidinis saugumas Nuo 0 iki 1.3 bar
FKGR04V6-AKKYY-4L M20×1.5 Be indikatriaus ATEX – Vidinis saugumas Nuo 0 iki 100 bar
FKGR03V6-AKKYY-4L M20×1.5 Be indikatriaus ATEX – Vidinis saugumas Nuo 0 iki 30 bar
FKGR02V6-AKKYY-4L M20×1.5 Be indikatriaus ATEX – Vidinis saugumas Nuo 0 iki 5 bar
FKGR01V6-AAKYY-4L M20×1.5 Be indikatriaus Be patvirtinimo Nuo 0 iki 1.3 bar
FKGR04V6-AAKYY-4L M20×1.5 Be indikatriaus Be patvirtinimo Nuo 0 iki 100 bar
FKGR03V6-AAKYY-4L M20×1.5 Be indikatriaus Be patvirtinimo Nuo 0 iki 30 bar
FKGR02V6-AAKYY-4L M20×1.5 Be indikatriaus Be patvirtinimo Nuo 0 iki 5 bar
FKGR01V6-2XKYY-4L M20×1.5 Su indikatoriumi ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 1.3 bar
FKGR04V6-2XKYY-4L M20×1.5 Su indikatoriumi ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 100 bar
FKGR03V6-2XKYY-4L M20×1.5 Su indikatoriumi ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 30 bar
FKGR02V6-2XKYY-4L M20×1.5 Su indikatoriumi ATEX – Sprogimui atspari konstrukcija Nuo 0 iki 5 bar
FKGR01V6-2KKYY-4L M20×1.5 Su indikatoriumi ATEX – Vidinis saugumas Nuo 0 iki 1.3 bar
FKGR04V6-2KKYY-4L M20×1.5 Su indikatoriumi ATEX – Vidinis saugumas Nuo 0 iki 100 bar
FKGR03V6-2KKYY-4L M20×1.5 Su indikatoriumi ATEX – Vidinis saugumas Nuo 0 iki 30 bar
FKGR02V6-2KKYY-4L M20×1.5 Su indikatoriumi ATEX – Vidinis saugumas Nuo 0 iki 5 bar
FKGR01V6-2AKYY-4L M20×1.5 Su indikatoriumi Be patvirtinimo Nuo 0 iki 1.3 bar
FKGR04V6-2AKYY-4L M20×1.5 Su indikatoriumi Be patvirtinimo Nuo 0 iki 100 bar
FKGR03V6-2AKYY-4L M20×1.5 Su indikatoriumi Be patvirtinimo Nuo 0 iki 30 bar
FKGR02V6-2AKYY-4L M20×1.5 Su indikatoriumi Be patvirtinimo Nuo 0 iki 5 bar

DOKUMENTAI

  • Sertifikatas: SIL FCX-AIV-V6 serijos slėgio siųstuvai

    198.3 KB

    Parsisiųsti

  • Sertifikatas: UKCA atitikties deklaracija FCX-AIV-V6 serijos slėgio siųtuvams

    1.22 MB

    Parsisiųsti

  • Instrukcija: Slėgio siųstuvai FCX-AIV V6

    7.97 MB

    Parsisiųsti

  • Programinė įranga: Windows“ USB/HART modemo tvarkyklės slėgio siųtuvui FCX

    63.57 KB

    Parsisiųsti

  • Programinė įranga: Slėgio siųtuvo konfigūravimas – FDT DTM paketas FCX V4, V5, VG, V6 serijoms

    7.06 MB

    Parsisiųsti

  • Techninė specifikacija: Manometrinio slėgio siųstuvas FCX-AIV V6 FKG

    931.95 KB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai FCX-AIV V6 serija

    6.65 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai

    15.17 MB

    Parsisiųsti

  • Brošiūra: Priemonės energijai ir aplinkai

    4.01 MB

    Parsisiųsti
