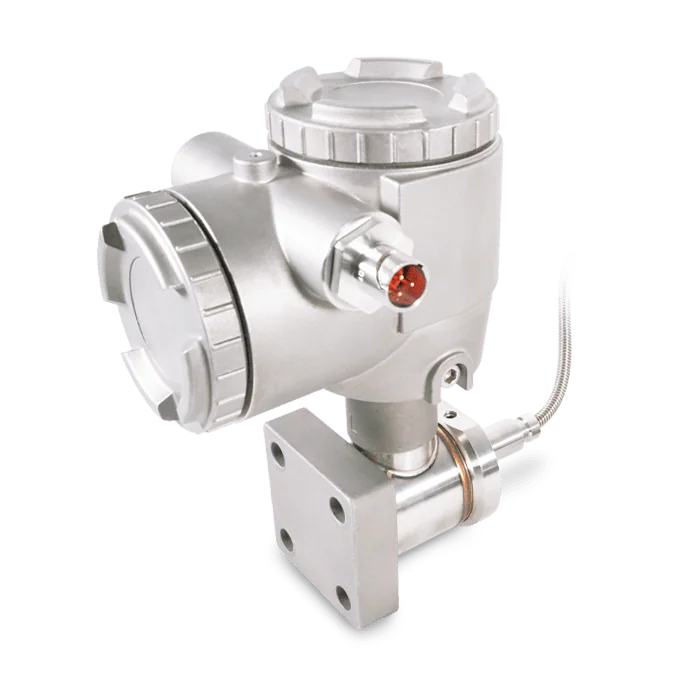

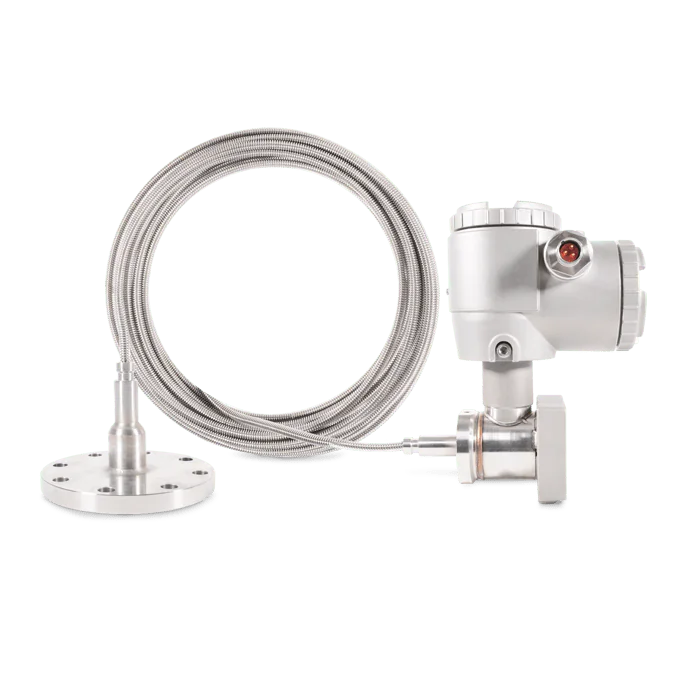

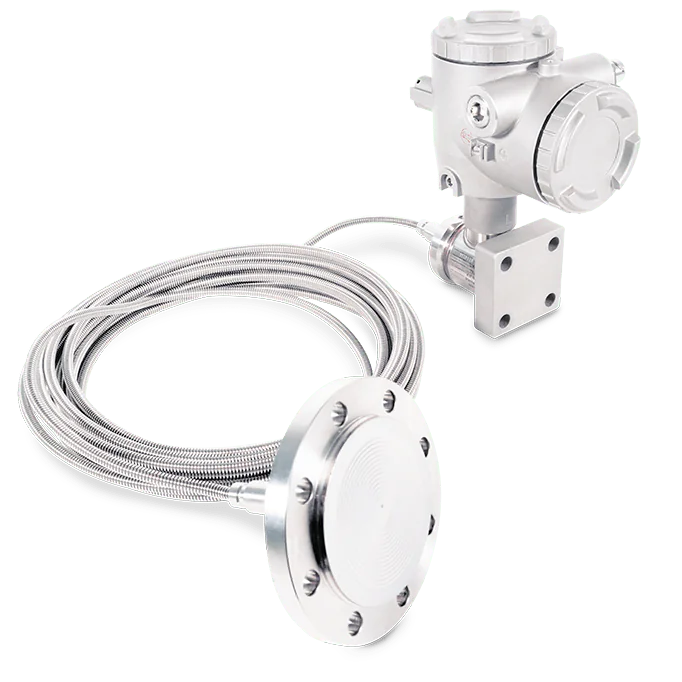

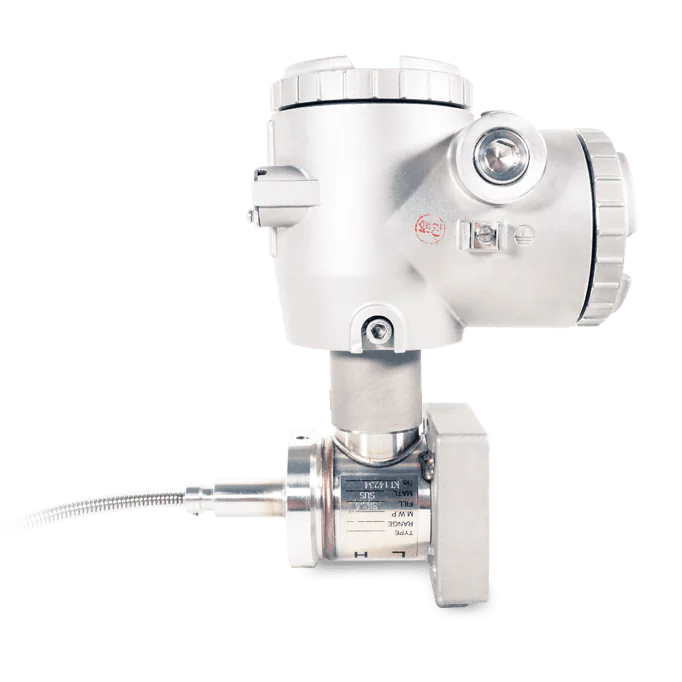

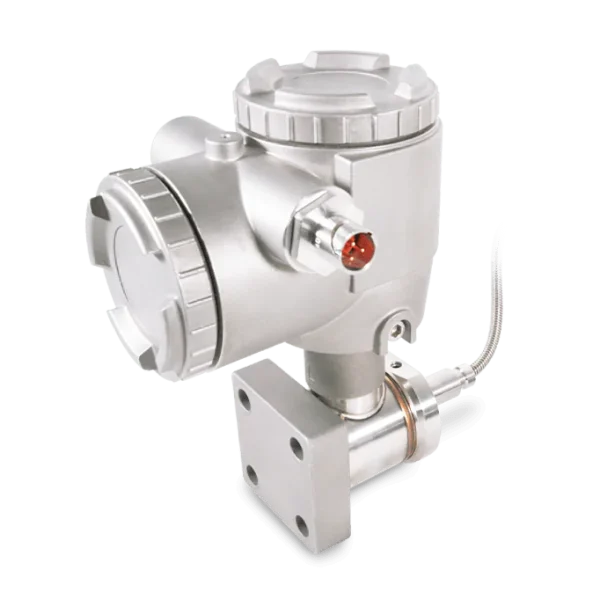

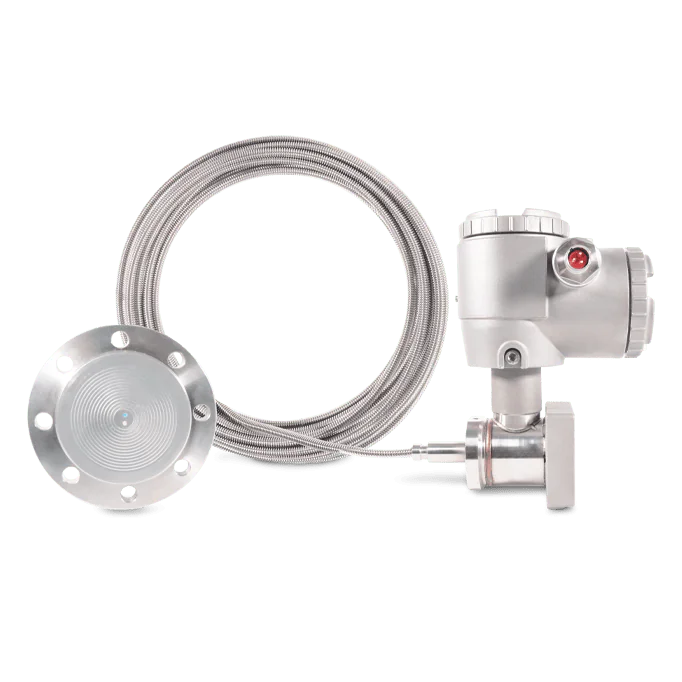

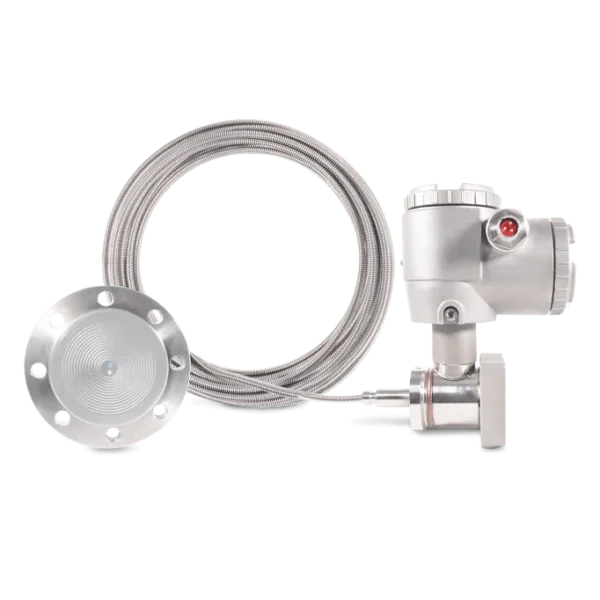

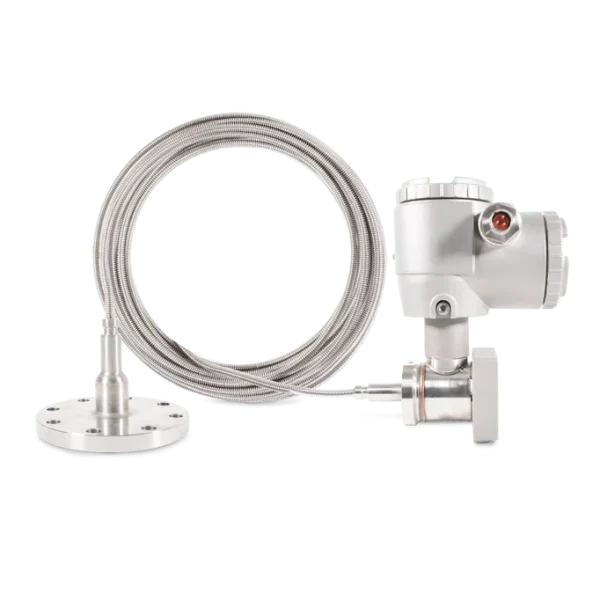

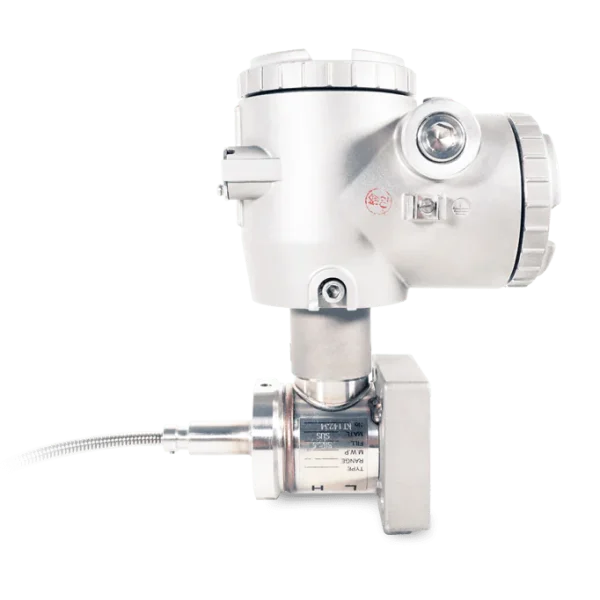

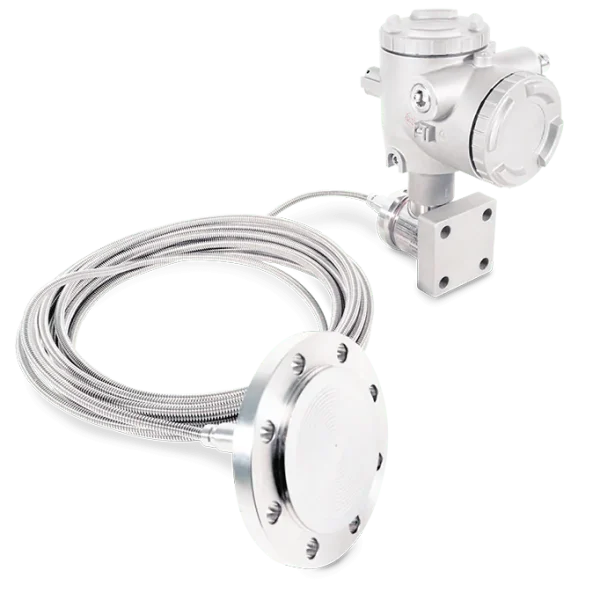

Branduolinėms reikmėms skirtas slėgio jutiklis su diafragminiu sandarikliu gali būti naudojamas skysčio srautui, dujų srautui, garo srautui, skysčio lygiui bake, skysčio tankiui ar slėgiui matuoti žemoje arba aukštoje temperatūroje.
Korpusas
L formos arba T formos korpusas
Matavimo diapazonai (kPa) [e.maks.]
130
500
3000
10000
50000
Svoris (be indikatoriaus)
6 kg
Tikslumas
± 0,07 %
Korpuso medžiagos
Nerūdijantis plienas 316.
Stabilumas
± 0,1 % nuo didžiausios skalės per 3 metus.
Pakėlimas / Sumažinimas
Lygus statinio slėgio viršutinei ribai.
Ryšio protokolas
HART™ 7 ryšio protokolas
Proceso temperatūra
nuo –25 iki +55 °C
–20 iki +55 °C (su skaitmeninio indikatoriaus parinktimi)
Aplinkos temperatūra
Žr. techninę specifikaciją dėl darbinės temperatūros. Diafragminiai sandarikliai.
Maitinimo šaltinis
10.5 iki 53 Vdc
Išvesties signalas / Apkrovos varža
4–20 mA / 250 Ω (tipinė)
Slopinimas
Reguliuojamas nuo 0,12 iki 32 sekundžių
Nulinio taško ir diapazono sureguliavimas
Nulinė vertė ir matavimo diapazonas gali būti nustatomi naudojant FXW rankinį komunikatorių kartu su išoriniu reguliavimo varžtu, esančiu ant elektronikos dėžutės.
Elektros prijungimai
M20 x 1,5 arba
ATEX sprogimui atspari kabelių įvado mova, arba
Souriau 8N35 pagrindas, arba
Souriau 8N45S pagrindas, arba
Souriau 8N45 pagrindas, arba
SAIB NU25 pagrindas, ref. 251-103-401 / M20 x 1,5 (suderinamas su 8N45 pagrindu), arba
Jaeger pagrindas su M20 x 1,5 sriegiu, ref. 536 006 006
Pasirinkimai / Papildomos galimybės

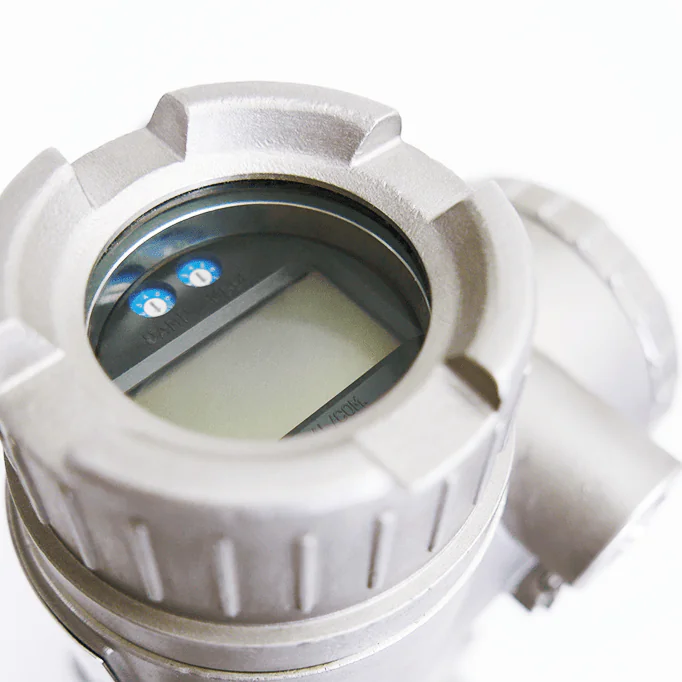

Analoginis indikatorius (tikslumas: 1,5 %), konfigūruojamas skaitmeninis indikatorius, naudojimas su deguonimi, nuriebalinimo procedūra, papildoma vardinė lentelė
Prekės kodas | Kaina |
---|---|
FKB- NC - K3 |
