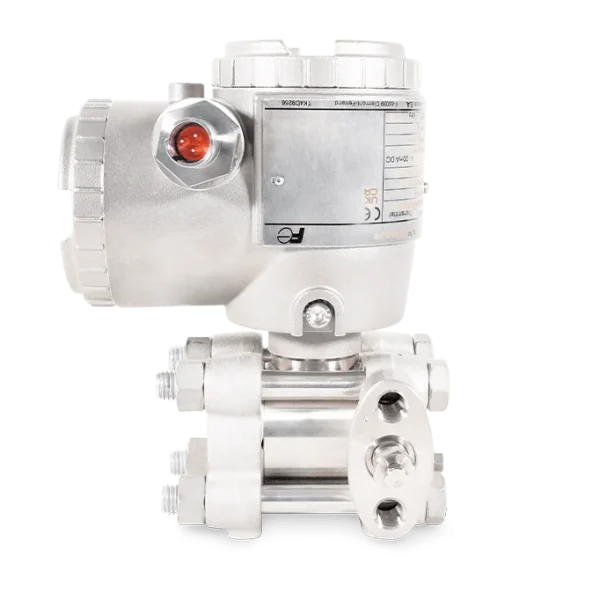

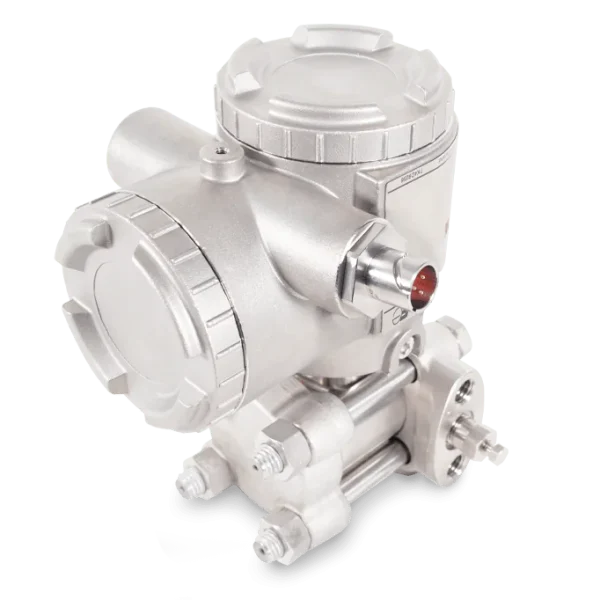

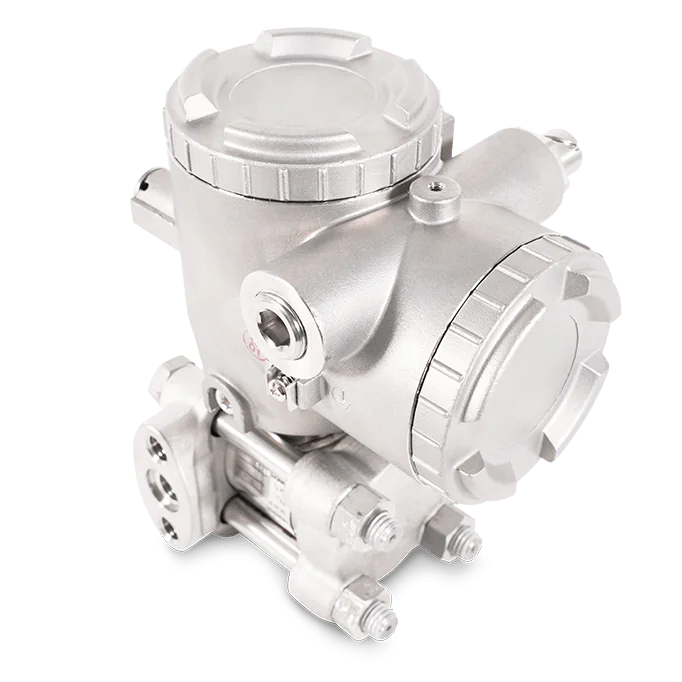

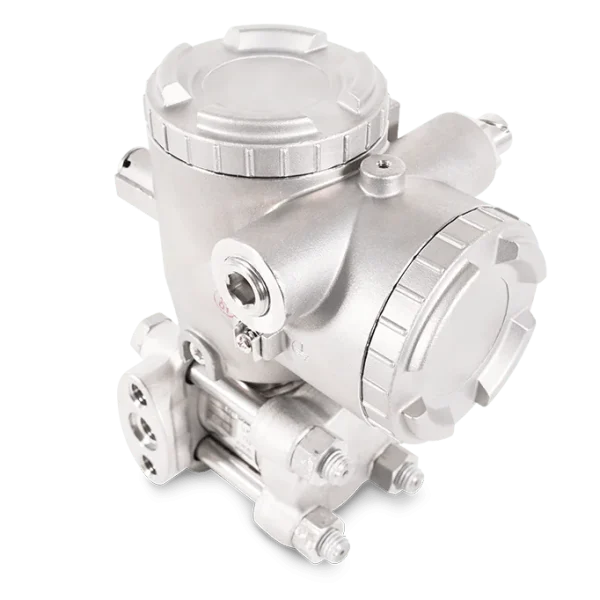

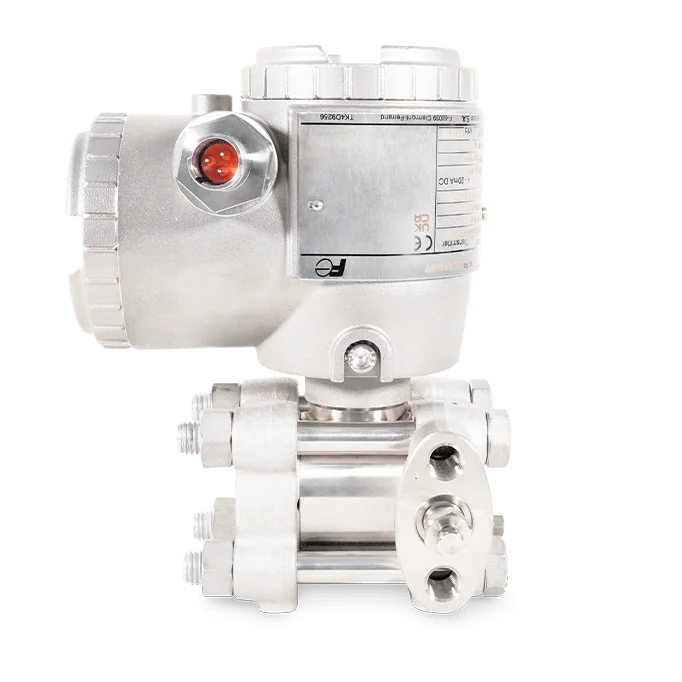

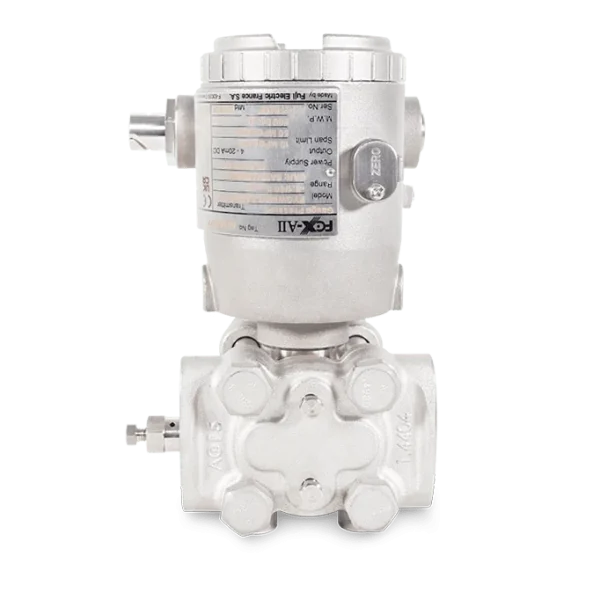

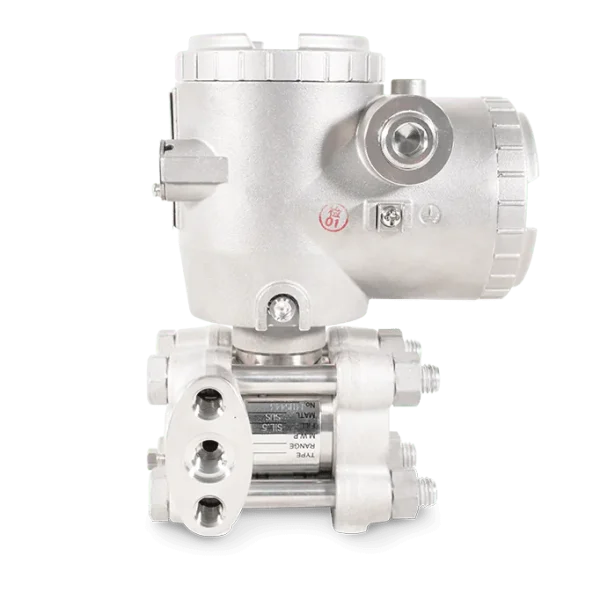

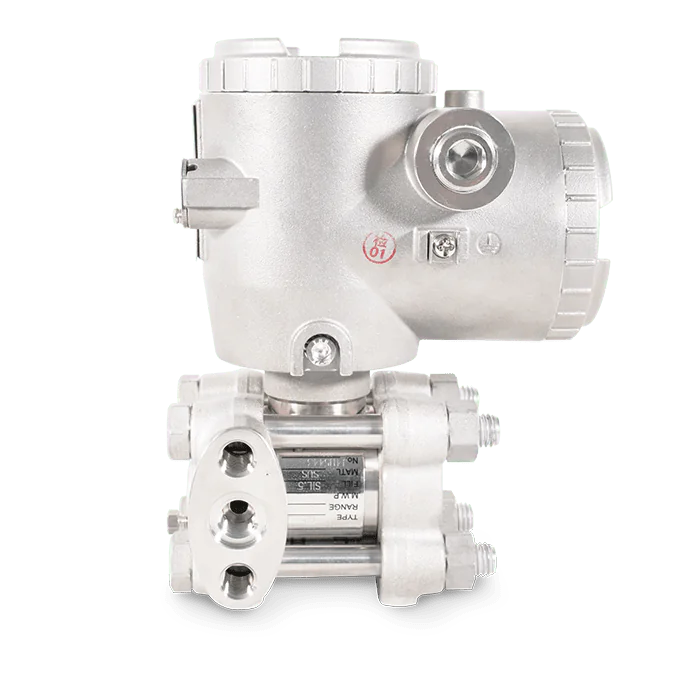

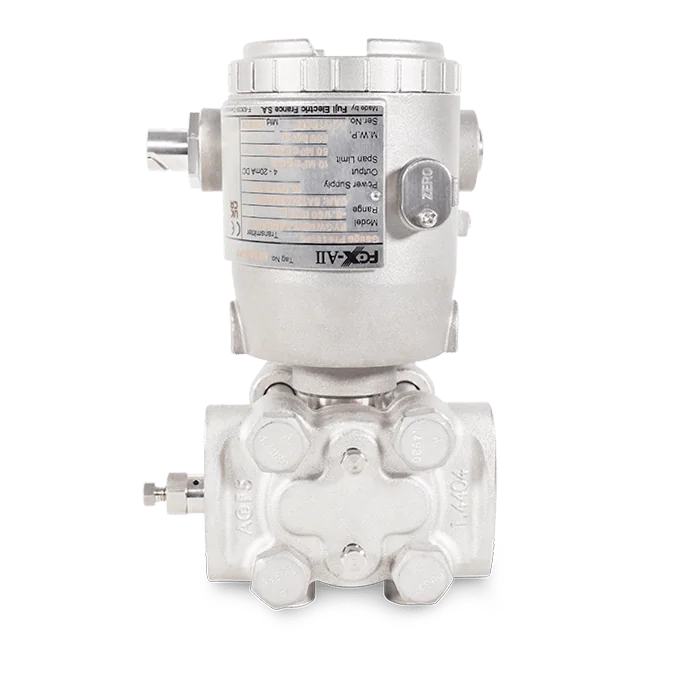

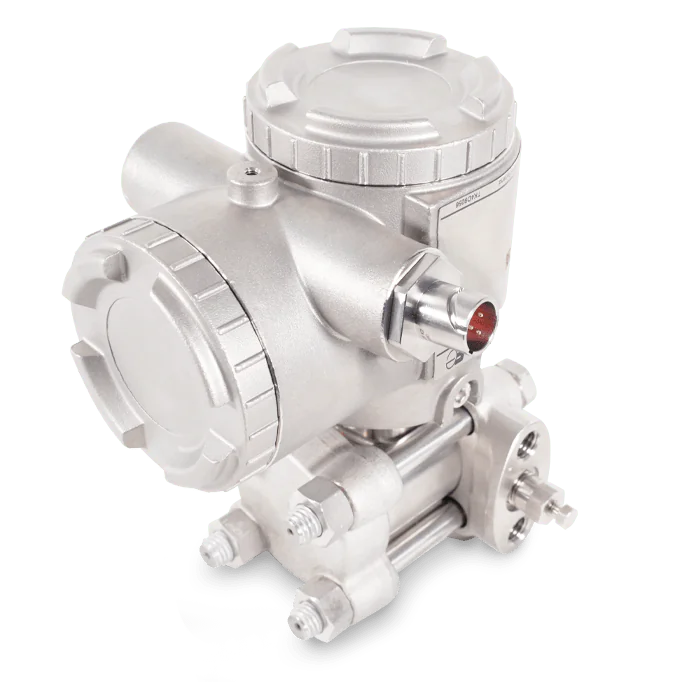

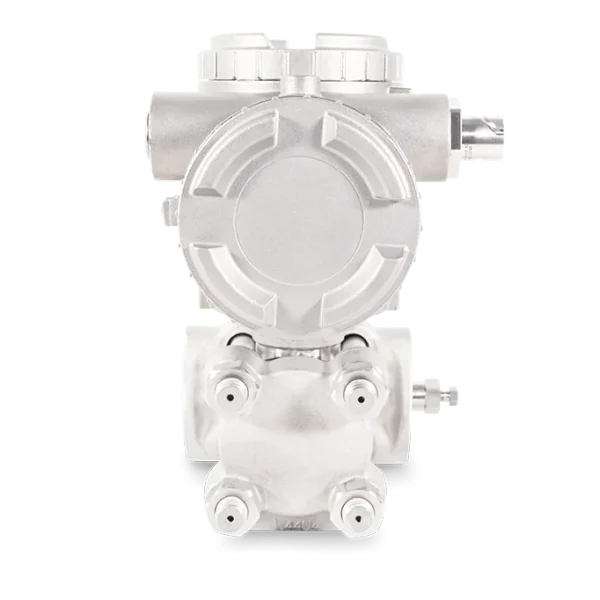

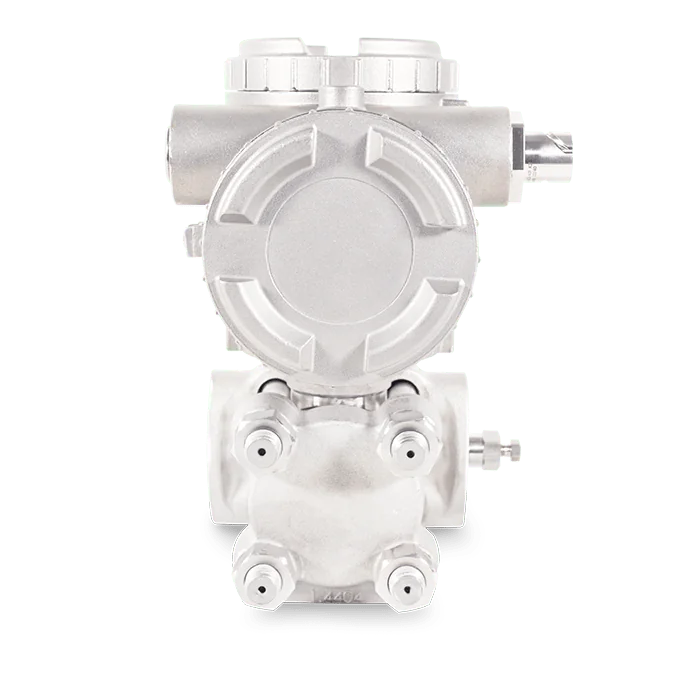

Fuji Electric branduolinis absoliutaus slėgio jutiklis – FKA – NC – K3

Slėgio jutikliai

Pritaikymo sritys

Absoliutaus slėgio jutiklis FKA - NC - K3 leidžia tiksliai matuoti bet kokias suslėgtas dujas arba skysčius, naudojant fiksuotą vakuumo slėgį kaip etaloną branduolinėse taikomosiose srityse.

Savybės

  • Barometrinio slėgio matavimas
  • Nepaveikiamas atmosferos slėgio
  • Didelis kartojamumas ir ilgalaikis stabilumas
  • Atitinka galiojančius reglamentus
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Korpusas

    L formos arba T formos korpusas

  • Matavimo diapazonai (kPa) [e.maks.]

    16
    130
    500
    3000

  • Svoris (be indikatoriaus)

    3,4 kg

  • Tikslumas

    ± 0,2 %
    ± 0,1 % galima kaip pasirinktis

  • Su procesu besiliečiantys paviršiai

    Nerūdijantis plienas 316, Nerūdijantis plienas 316L, Nerūdijantis plienas 316L + Auksavimas

  • Korpuso medžiagos

    Standartas: mažo vario kiekio aliuminio lydinys su poliuretano epoksidine danga (2 sluoksniai)
    Pasirinktinai: nerūdijantis plienas 316.

  • Membranos medžiagos

    Nerūdijantis plienas 316L
    Nerūdijantis plienas 316L + auksavimas

  • Stabilumas

    ± 0,2 % nuo didžiausios skalės per 3 metus.

  • Pakėlimas / Sumažinimas

    Lygus statinio slėgio viršutinei ribai.

  • Ryšio protokolas

    HART™ 7 ryšio protokolas

  • Proceso temperatūra

    -40 iki +85 °C (silikoninė alyva)
    -20 iki +80 °C (fluoruota alyva)

  • Aplinkos temperatūra

    nuo –25 iki +55 °C
    –20 iki +55 °C (su skaitmeninio indikatoriaus parinktimi)
    –20 iki +55 °C (su fluoruoto aliejaus parinktimi)

  • Maitinimo šaltinis

    10.5 iki 53 Vdc

  • Išvesties signalas / Apkrovos varža

    4–20 mA / 250 Ω (tipinė)

  • Slopinimas

    Reguliuojamas nuo 0,12 iki 32 sekundžių

  • Nulinio taško ir diapazono sureguliavimas

    Nulinė vertė ir matavimo diapazonas gali būti nustatomi naudojant FXW rankinį komunikatorių kartu su išoriniu reguliavimo varžtu, esančiu ant elektronikos dėžutės.

  • Elektros prijungimai

    M20 x 1,5 arba
    ATEX sprogimui atspari kabelių įvado mova, arba
    Souriau 8N35 pagrindas, arba
    Souriau 8N45S pagrindas, arba
    Souriau 8N45 pagrindas, arba
    SAIB NU25 pagrindas, ref. 251-103-401 / M20 x 1,5 (suderinamas su 8N45 pagrindu), arba
    Jaeger pagrindas su M20 x 1,5 sriegiu, ref. 536 006 006

  • Pasirinkimai / Papildomos galimybės

    Analoginis indikatorius (tikslumas: 1,5 %), konfigūruojamas skaitmeninis indikatorius, naudojimas su deguonimi, nuriebalinimo procedūra, papildoma vardinė lentelė

GALIMI MODELIAI

Prekės kodasKaina
FKA - NC - K3

DOKUMENTAI

  • Instrukcija: Išmanieji slėgio siųstuvai branduolinėms taikymo sritims FCX-AII V4 K3

  • Techninė specifikacija: Išmanusis absoliutaus slėgio siųstuvas branduolinėms taikymo sritims FCX-AII K3 FKA

    729.57 KB

    Parsisiųsti
  • Programinė įranga: Windows“ USB/HART modemo tvarkyklės slėgio siųtuvui FCX

    63.57 KB

    Parsisiųsti
  • Programinė įranga: Slėgio siųtuvo konfigūravimas – FDT DTM paketas FCX V4, V5, VG, V6 serijoms

  • Brošiūra: Branduolinės pramonės prietaisai

    840.38 KB

    Parsisiųsti
  • Brošiūra: Slėgio siųstuvai

    15.17 MB

    Parsisiųsti
  • Brošiūra: Priemonės energijai ir aplinkai
