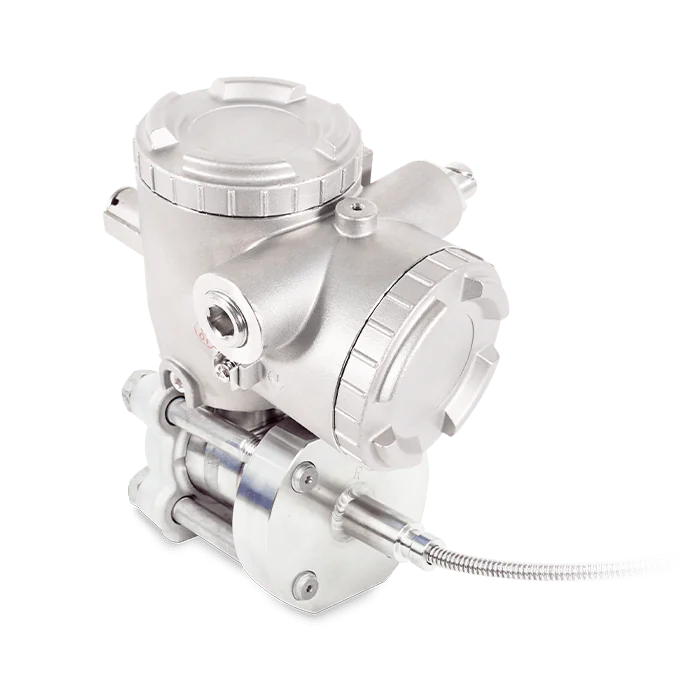

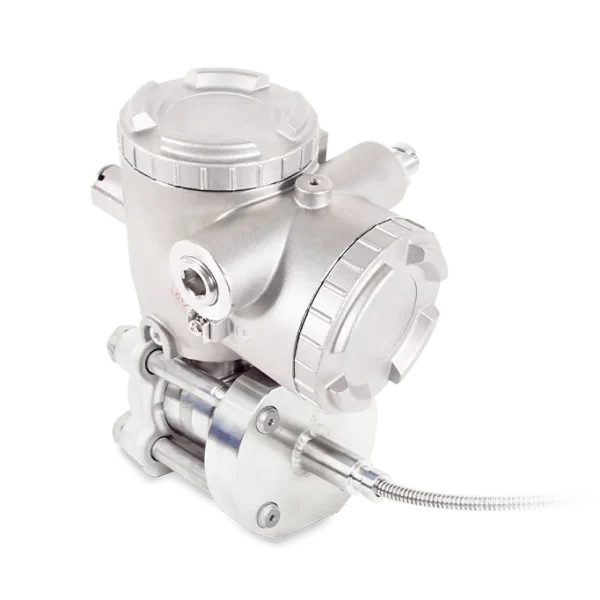

Fuji Electric branduolinis absoliutaus slėgio jutiklis – FKM - NC - K3

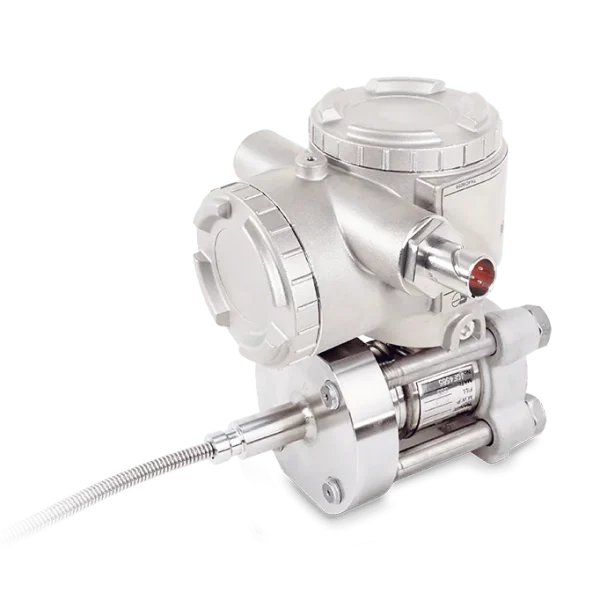

Fuji Electric branduolinis absoliutaus slėgio jutiklis – FKM - NC - K3 - Paveikslėlis 2

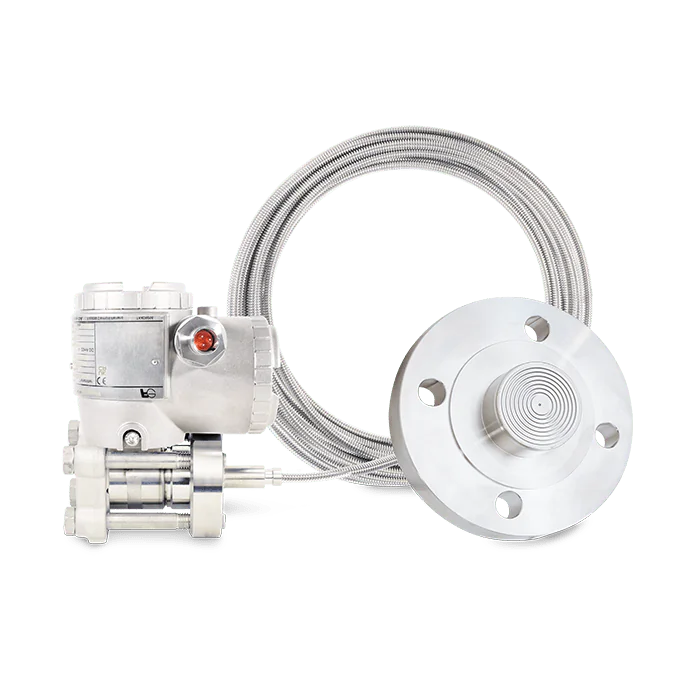

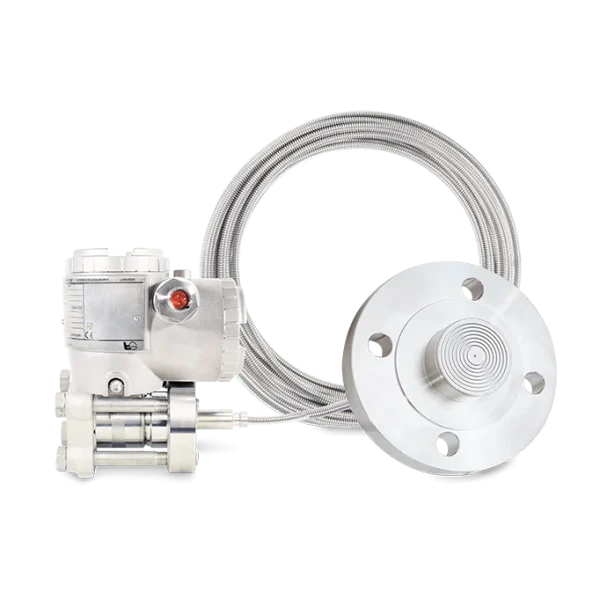

Fuji Electric branduolinis absoliutaus slėgio jutiklis – FKM - NC - K3 - Paveikslėlis 3

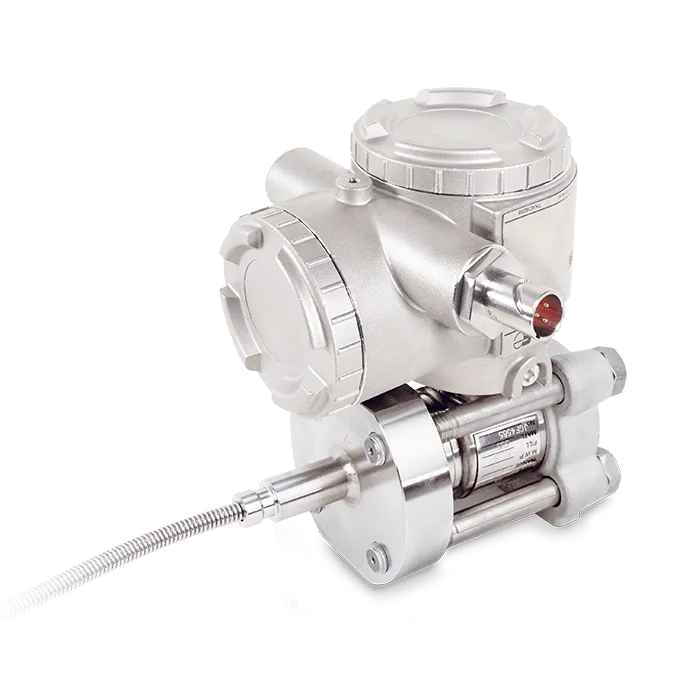

Fuji Electric branduolinis absoliutaus slėgio jutiklis – FKM - NC - K3 - Paveikslėlis 4

Fuji Electric branduolinis absoliutaus slėgio jutiklis – FKM – NC – K3

Slėgio jutikliai

Pritaikymo sritys

Branduolinėms reikmėms skirtas slėgio jutiklis su diafragminiu sandarikliu gali būti naudojamas skysčio srautui, dujų srautui, garo srautui, skysčio lygiui bake, skysčio tankiui ar slėgiui matuoti žemoje arba aukštoje temperatūroje.

Savybės

  • Tikslus matavimas net esant žemam slėgiui
  • Patogus jutiklio montavimas ir duomenų nuskaitymas
  • Diafragminiai sandarikliai gali būti montuojami ant visų siųstuvų tipų
  • Atitinka galiojančius reglamentus
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Korpusas

    L formos arba T formos korpusas

  • Matavimo diapazonai (kPa) [e.maks.]

    16
    130
    500
    3000

  • Svoris (be indikatoriaus)

    6 kg

  • Tikslumas

    ± 0,2 %

  • Korpuso medžiagos

    Nerūdijantis plienas 316.

  • Stabilumas

    ± 0,2 % nuo didžiausios skalės per 3 metus.

  • Pakėlimas / Sumažinimas

    Lygus statinio slėgio viršutinei ribai.

  • Ryšio protokolas

    HART™ 7 ryšio protokolas

  • Proceso temperatūra

    nuo –25 iki +55 °C
    –20 iki +55 °C (su skaitmeninio indikatoriaus parinktimi)

  • Aplinkos temperatūra

    Žr. techninę specifikaciją dėl darbinės temperatūros. Diafragminiai sandarikliai.

  • Maitinimo šaltinis

    10.5 iki 53 Vdc

  • Išvesties signalas / Apkrovos varža

    4–20 mA / 250 Ω (tipinė)

  • Slopinimas

    Reguliuojamas nuo 0,12 iki 32 sekundžių

  • Nulinio taško ir diapazono sureguliavimas

    Nulinė vertė ir matavimo diapazonas gali būti nustatomi naudojant FXW rankinį komunikatorių kartu su išoriniu reguliavimo varžtu, esančiu ant elektronikos dėžutės.

  • Elektros prijungimai

    M20 x 1,5 arba
    ATEX sprogimui atspari kabelių įvado mova, arba
    Souriau 8N35 pagrindas, arba
    Souriau 8N45S pagrindas, arba
    Souriau 8N45 pagrindas, arba
    SAIB NU25 pagrindas, ref. 251-103-401 / M20 x 1,5 (suderinamas su 8N45 pagrindu), arba
    Jaeger pagrindas su M20 x 1,5 sriegiu, ref. 536 006 006

  • Pasirinkimai / Papildomos galimybės

    Analoginis indikatorius (tikslumas: 1,5 %), konfigūruojamas skaitmeninis indikatorius, naudojimas su deguonimi, nuriebalinimo procedūra, papildoma vardinė lentelė

GALIMI MODELIAI

DOKUMENTAI

  • Instrukcija: Išmanieji slėgio siųstuvai branduolinėms taikymo sritims FCX-AII V4 K3

    1.16 MB

    Parsisiųsti

  • Techninė specifikacija: Išmanusis slėgio siųstuvas su diafragminiu sandarikliu branduolinėms taikomosiosms sritims FCX-AII K3 FKB FKD FKM

    1.5 MB

    Parsisiųsti

  • Programinė įranga: Windows“ USB/HART modemo tvarkyklės slėgio siųtuvui FCX

    63.57 KB

    Parsisiųsti

  • Programinė įranga: Slėgio siųtuvo konfigūravimas – FDT DTM paketas FCX V4, V5, VG, V6 serijoms

    7.06 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai FCX-AIV V6 serija

    6.65 MB

    Parsisiųsti

  • Brošiūra: Branduolinės pramonės prietaisai

    840.38 KB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai

    15.17 MB

    Parsisiųsti

  • Brošiūra: Priemonės energijai ir aplinkai

    4.01 MB

    Parsisiųsti
