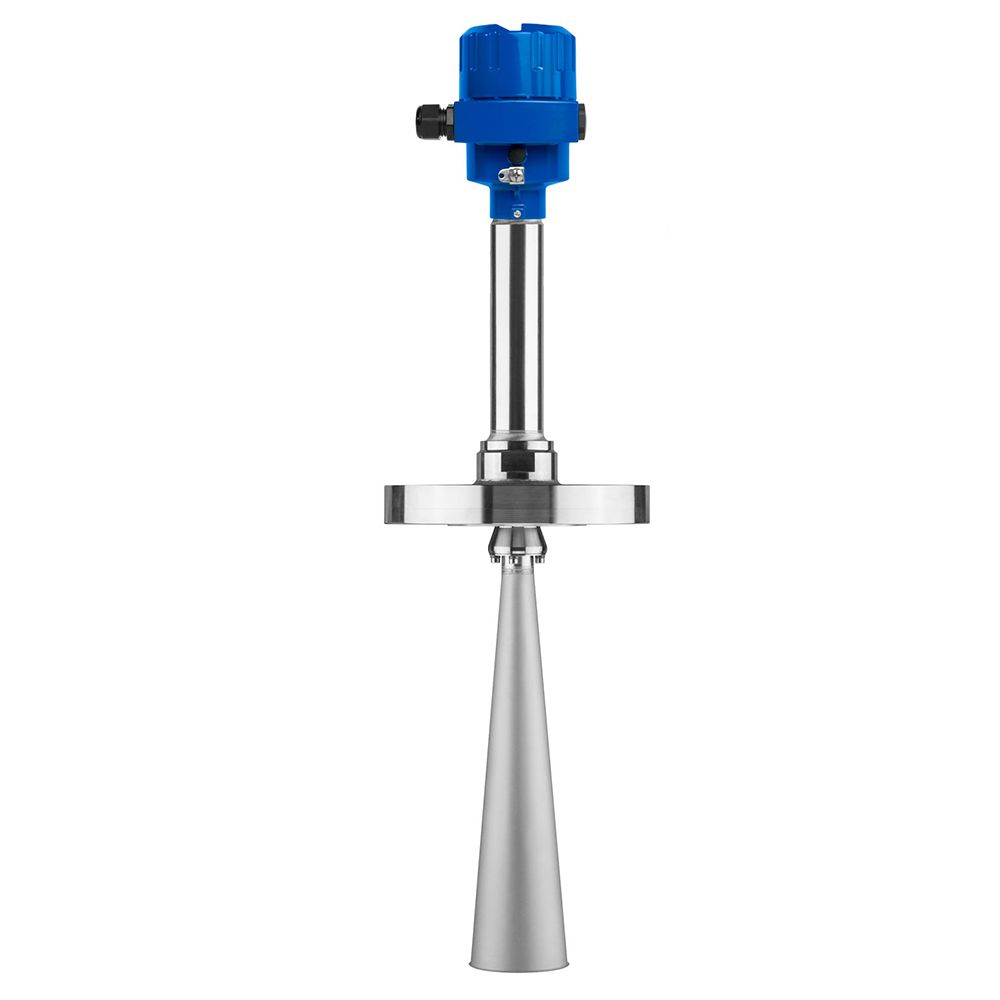

UWT radarinis lygio jutiklis NivoRadar® – NR 8500

SPECIFIKACIJOS

• Matavimo principas

  Radaras (bekontaktis)

• Matavimo paskirtis

  Nuolatinis lygio matavimas

• Versija

  Raginė antena aukštai temperatūrai.

• Terpė

  Skysčiai

• Montavimo padėtis

  Viršus
  Ant lizdo
  Už indo ribų

• Aplinkos temperatūra

  -40°C … +80°C (-40°F … +176°F)

• Proceso temperatūra

  -196 … 450°C, -321 … 842°F

• Proceso slėgis

  -1 … 160 bar (-14.5 … 2320 psi)

• Korpuso medžiaga

  Aliuminis
  Nerūdijantis plienas 1.4404 (316L)

• Korpuso apsaugos klasė

  IP 66/68, 6P tipas (aliuminis, nerūdijantis plienas)

• Sriegio jungtys

  ≥ G 1 1/2"
  ≥ NPT 1 1/2"

• Flanšo jungtys

  ≥ Flanšas (prisukamas) DN50, 2"

• Higieninės jungtys

  ---

• Sudrėkintos medžiagos

  Nerūdijantis plienas 1.4404 (316L)
  Keramika
  Grafitas
  1.4848

• Tikslumas

  ± 1 mm

• Mechaninis apkrovimas

  ---

• Min. panardinimo ilgis

  0 mm (0")

• Maks. panardinimo ilgis

  0 mm (0")

• Maitinimo šaltinis

  12...35V DC
  90 … 253V AC, 9,6 … 48V DC

• Signalo išvestis

  4...20 mA / HART (2 laidų sistema)
  Modbus RTU
  4...20 mA / HART (4 laidų sistema)

• Sertifikatai

  CE
  ATEX
  IEC-Ex
  INMETRO
  Bendrosios paskirties
  cFMus
  NEPSI
  KTL

• Apsaugos nuo sprogimo žymėjimas

  Ex t
  Ex i
  Ex d

• Higiena / Farmacija

  EG 1935/2004
  FDA

• Laivų sertifikatas

  ---

• SIL kvalifikacija

  SIL 2/3

• Kiti sertifikatai

  ---

• Naudotojo sąsaja

  PACTware (DTM)

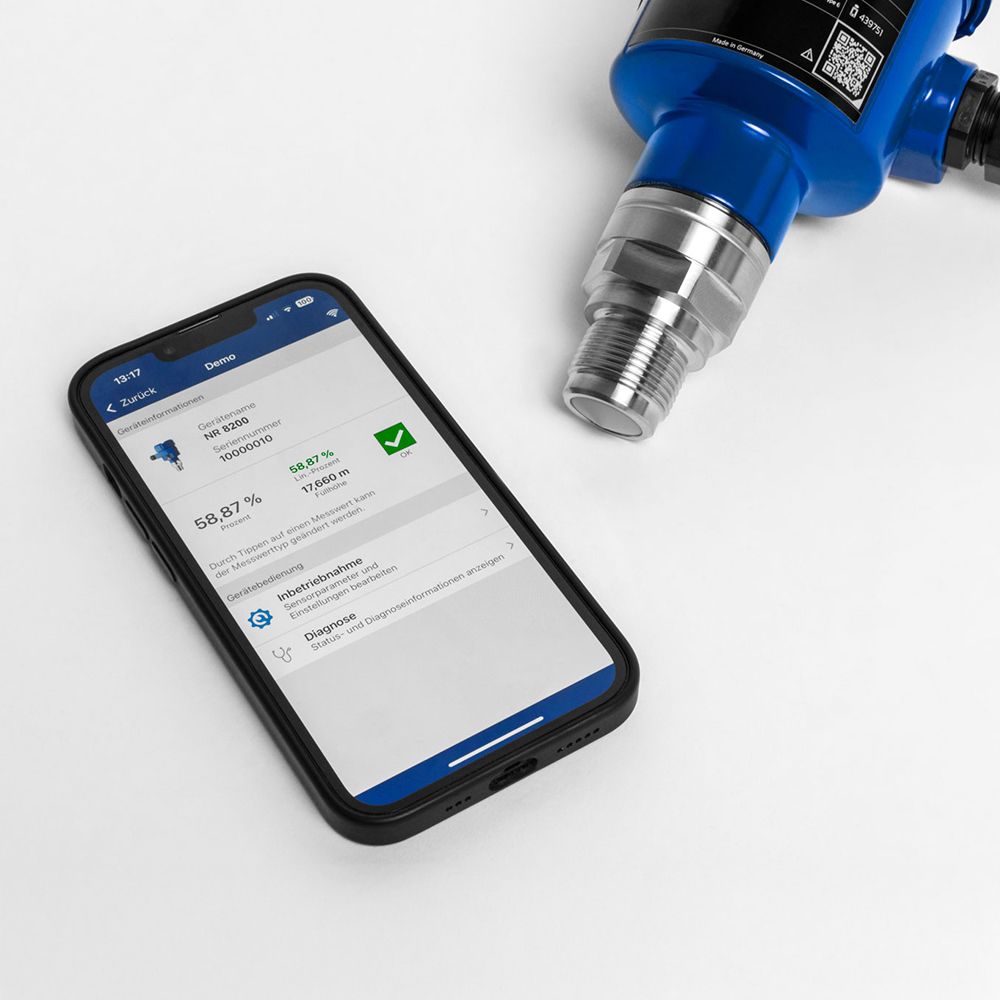

  Mobilusis įrenginys + UWT LevelApp
  Ekranas

• Optinis indikatorius

  ---
