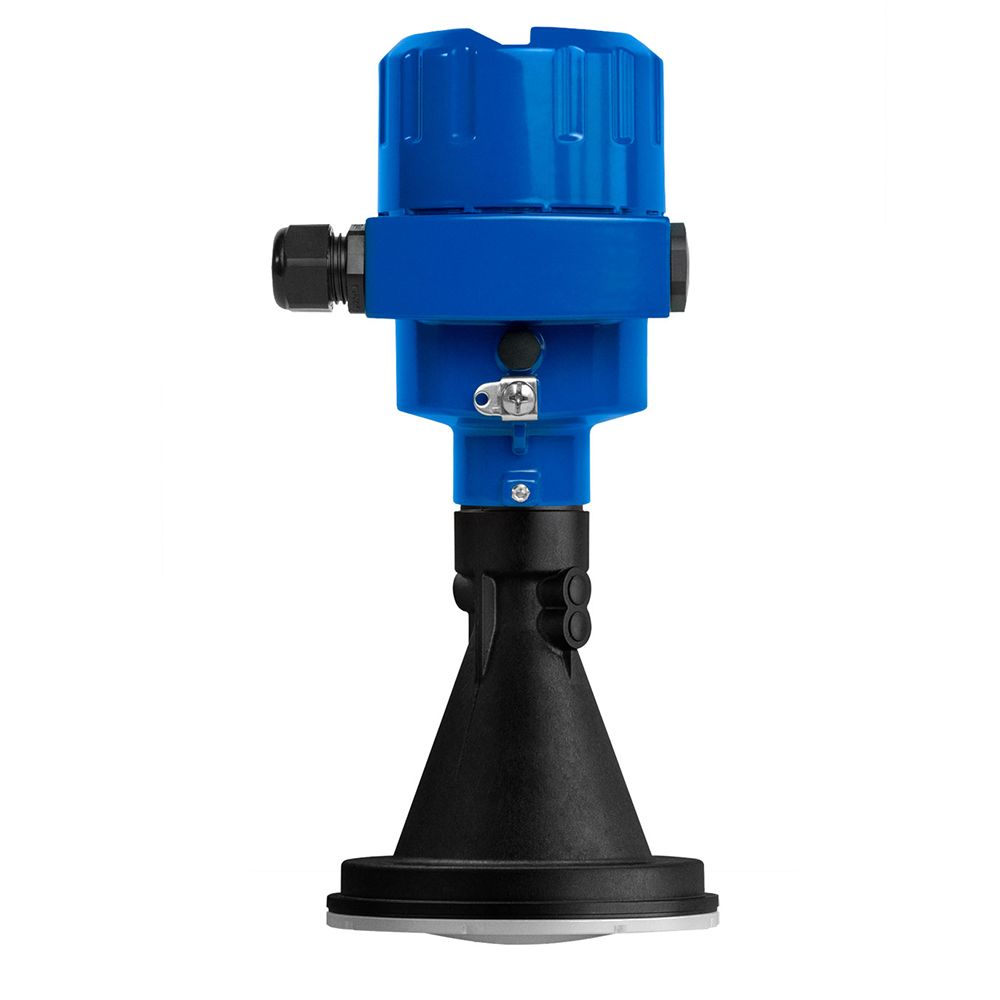

UWT radarinis lygio jutiklis NivoRadar® – NR 8100

SPECIFIKACIJOS

• Matavimo principas

  Radaras (bekontaktis)

• Matavimo paskirtis

  Nuolatinis lygio matavimas

• Versija

  Plastikinė ragelinė antena

• Terpė

  Skysčiai

• Montavimo padėtis

  Viršus
  Ant lizdo
  Už indo ribų

• Aplinkos temperatūra

  -40°C … +80°C (-40°F … +176°F)

• Proceso temperatūra

  -40°C … +80°C (-40°F … +176°F)

• Proceso slėgis

  -1 … 2 bar, -14.5 … 29.1 psi

• Korpuso medžiaga

  Aliuminis
  Nerūdijantis plienas 1.4404 (316L)

• Korpuso apsaugos klasė

  IP 66/68, 6P tipas (aliuminis, nerūdijantis plienas)

• Sriegio jungtys

  ---

• Flanšo jungtys

  ≥ Prisukamas perėjimo flanšas DN80, 3"
  ≥ Prispaudžiamasis flanšas DN80, 3"

• Higieninės jungtys

  ---

• Sudrėkintos medžiagos

  EPDM
  FKM
  PP-GF30

• Tikslumas

  ± 1 mm

• Mechaninis apkrovimas

  ---

• Min. panardinimo ilgis

  0 mm (0")

• Maks. panardinimo ilgis

  0 mm (0")

• Maitinimo šaltinis

  12...35V DC
  90 … 253V AC, 9,6 … 48V DC

• Signalo išvestis

  4...20 mA / HART (2 laidų sistema)
  Modbus RTU
  4...20 mA / HART (4 laidų sistema)

• Sertifikatai

  CE
  ATEX
  IEC-Ex
  INMETRO
  Bendrosios paskirties
  cFMus
  NEPSI
  KTL

• Apsaugos nuo sprogimo žymėjimas

  Ex i
  Ex d

• Higiena / Farmacija

  EG 1935/2004
  FDA

• Laivų sertifikatas

  ---

• SIL kvalifikacija

  SIL 2/3

• Kiti sertifikatai

  ---

• Naudotojo sąsaja

  PACTware (DTM)

• Optinis indikatorius

  ---

GALIMI MODELIAI

DOKUMENTAI

• DTM programinė įranga NR 3/8 HART

  213.67 MB

  Parsisiųsti

• DTM programinė įranga NR 3/8 MODBUS

  205.38 MB

  Parsisiųsti

• Naudojimo instrukcija / Techninė informacija Skaitmeninė elektronika 4..20 mA HART, dviejų laidų sistema su viršįtampio apsauga

  7.14 MB

  Parsisiųsti

• Naudojimo instrukcija / Techninė informacija Skaitmeninis elektroninis 4..20mA Hart 2 laidų antrosios srovės išėjimas

  7.38 MB

  Parsisiųsti

• Naudojimo instrukcija / Techninė informacija Skaitmeninė elektronika 4..20 mA_HART_2 laidų sistema

  7.65 MB

  Parsisiųsti

• Naudojimo instrukcija / Techninė informacija Skaitmeninė elektronika 9,6...48 V DC, 4..20 mA HART, 4 laidų sistema

  6.65 MB

  Parsisiųsti

• Naudojimo instrukcija / Techninė informacija Skaitmeninė elektronika 90...253 V AC, 4..20 mA HART, 4 laidų sistema

  6.65 MB

  Parsisiųsti

• Naudojimo instrukcija / Techninė informacija Elektronikos modulis keitimui – antra kamera

  353.61 KB

  Parsisiųsti

• Naudojimo instrukcija / Techninė informacija Modbus LevelMaster

  7.83 MB

  Parsisiųsti

• NivoRadar® radaro jutikliai

  769.97 KB

  Parsisiųsti

• Produkto informacinis lapas

  938.15 KB

  Parsisiųsti

• Radaro matavimo technologijų paaiškinimas

  160.93 KB

  Parsisiųsti

• Atsarginės dalys ir priedai

  1.65 MB

  Parsisiųsti

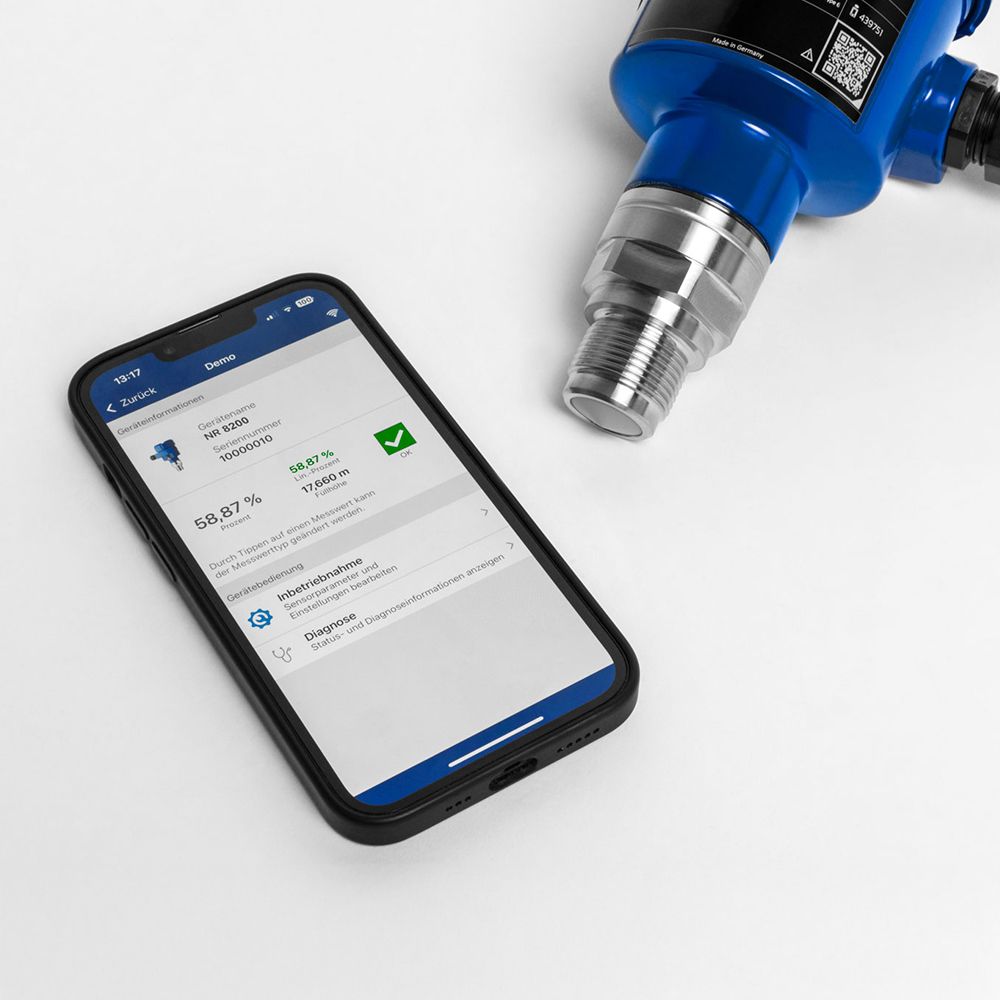

• UWT LevelApp

  133.14 KB

  Parsisiųsti
