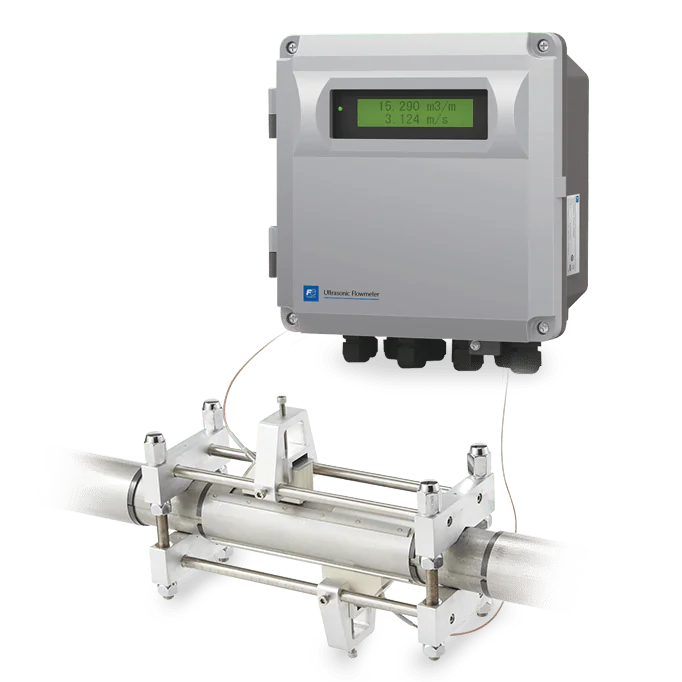

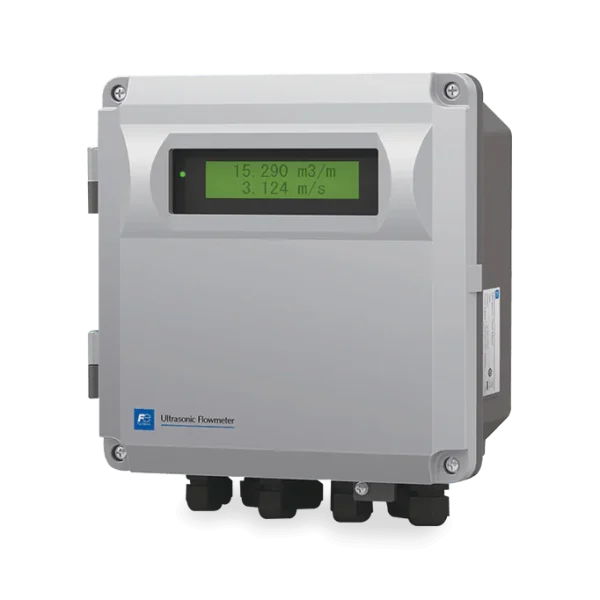

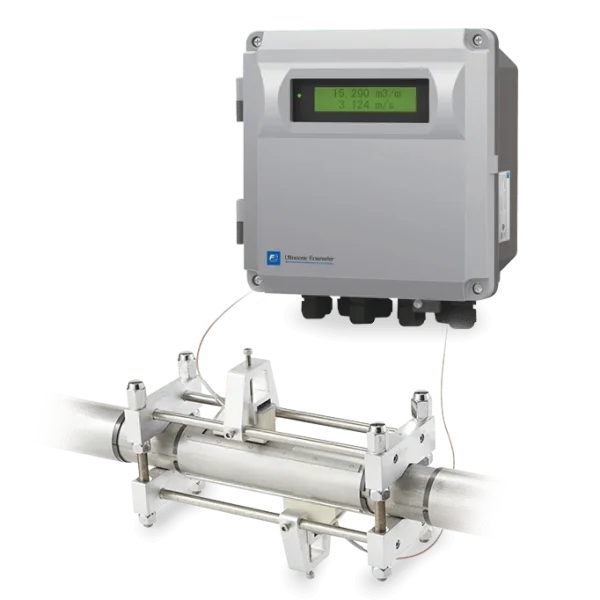

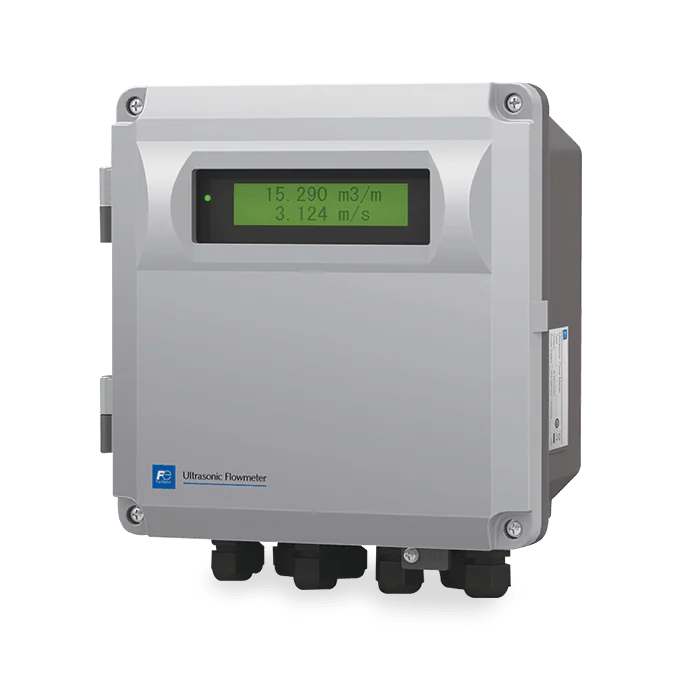

Fuji Electric debitomatis garui FSJ
Fuji Electric debitomatis garui FSJ - Paveikslėlis 2

Fuji Electric debitomatis garui FSJ

Srauto matuokliai

Taikymo sritys


Atsinaujinanti energija (centralizuotas šildymas), metalų pramonė, popieriaus ir kartono gamyba, maisto bei farmacijos pramonė (in-line sterilizavimas ir valymas).
Šiluminė energija: pagalbiniai katilų įrenginiai (degimo oro pašildytuvai, šilumokaičiai).

Savybės

  • Greitas, paprastas ir saugus montavimas

  • Tikslūs bei patikimi matavimai

  • Didelis lankstumas ir universalus pritaikymas

  • Ankstyvas garo nuotėkio aptikimas

  • Nuolatinė procesų stebėsena ir korekcijos

  • Mažos priežiūros ir eksploatacijos sąnaudos

  • Atsparus sudėtingoms pramonės sąlygoms

  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Tvirtinimo būdas

    Nekontaktinis (neinvazinis) tipas

  • Matavimo terpė

    Prisotinti garai

  • Matavimo metodas

    Tranzito laiko skirtumo metodas

  • Srauto greitis

    0 iki ±50 m/s

  • Tikslumas

    Srauto greitis iki 10 m/s: ±0,3 m/s
    Srauto greitis nuo 10 iki 30 m/s: ±3 % greičio
    Srauto greitis virš 30 iki 50 m/s: ±5 % greičio

  • Reikalingas tiesus vamzdžio ilgis

    Prieš srovę: 20 D ar daugiau; po srove: 10 D ar daugiau

  • Vamzdžio medžiaga

    Anglinis plienas, nerūdijantis plienas

  • Vamzdžio diametras

    DN: 50, 65, 80, 100

  • Vamzdžio sienelės storis

    2,8–3,9 mm

  • Skysčio temperatūra ir drėgmė

    120–180 °C

  • Skysčio slėgis

    1–9 bar

  • Drėgmė ir purslai

    Drėgmė: 0 %, be purslų

  • Įvestis (masės srauto konversijai)

    Srovės įvestis (4–20 mA DC) ×1
    Temperatūros įvestis (Pt100) ×1 (pasirinktinai)

  • Išvestis

    Srovės išvestis (4–20 mA DC) ×1
    Bendros sumos impulso išvestis ×1
    Kontaktinė išvestis ×1

  • Masės srauto konversija

    Fiksuota vertė (tankis)
    - Temperatūros įvestis
    - Slėgio įvestis

  • Jungiamumas

    RS-485 (pasirinktinai)

  • Maitinimas / Suvartojimas

    100–240 V AC, 20 VA

  • Apsaugos klasė

    IP67 (su prijungtais jungtimis)

  • Aplinkos temperatūra

    Nuo -20 iki +60 °C

  • Aplinkos drėgmė

    Ne daugiau kaip 95 % RH

  • Izoliacija

    D klasės įžeminimas, įžeminimo varža ne didesnė kaip 100 Ω

GALIMI MODELIAI

Prekės kodas Elektros jungtis, montavimas Maitinimo šaltinis Gamykliniai nustatymai Versija Papildomos funkcijos Kaina
FSJN1YY1-Y Su sandariu kabelio įvadu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Be Versija Be
FSJN1YY1-F Su sandariu kabelio įvadu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Be Versija Ryšys + temperatūros matavimas
FSJN1YY1-D Su sandariu kabelio įvadu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Be Versija Ryšys: RS-485
FSJN1YY1-E Su sandariu kabelio įvadu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Be Versija Temperatūros matavimas: Pt100
FSJN1YA1-Y Su sandariu kabelio įvadu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Be
FSJN1YA1-F Su sandariu kabelio įvadu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Ryšys + temperatūros matavimas
FSJN1YA1-D Su sandariu kabelio įvadu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Ryšys: RS-485
FSJN1YA1-E Su sandariu kabelio įvadu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Temperatūros matavimas: Pt100
FSJL1YY1-Y Su sandariu kabelio įvadu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Be Versija Be
FSJL1YY1-F Su sandariu kabelio įvadu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Be Versija Ryšys + temperatūros matavimas
FSJL1YY1-D Su sandariu kabelio įvadu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Be Versija Ryšys: RS-485
FSJL1YY1-E Su sandariu kabelio įvadu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Be Versija Temperatūros matavimas: Pt100
FSJL1YA1-Y Su sandariu kabelio įvadu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Be
FSJL1YA1-F Su sandariu kabelio įvadu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Ryšys + temperatūros matavimas
FSJL1YA1-D Su sandariu kabelio įvadu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Ryšys: RS-485
FSJL1YA1-E Su sandariu kabelio įvadu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Temperatūros matavimas: Pt100
FSJP1YY1-Y Su sujungimu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Be Versija Be
FSJP1YY1-F Su sujungimu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Be Versija Ryšys + temperatūros matavimas
FSJP1YY1-D Su sujungimu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Be Versija Ryšys: RS-485
FSJP1YY1-E Su sujungimu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Be Versija Temperatūros matavimas: Pt100
FSJP1YA1-Y Su sujungimu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Be
FSJP1YA1-F Su sujungimu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Ryšys + temperatūros matavimas
FSJP1YA1-D Su sujungimu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Ryšys: RS-485
FSJP1YA1-E Su sujungimu, tvirtinamas ant vamzdžio 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Temperatūros matavimas: Pt100
FSJM1YY1-Y Su sujungimu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Be Versija Be
FSJM1YY1-F Su sujungimu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Be Versija Ryšys + temperatūros matavimas
FSJM1YY1-D Su sujungimu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Be Versija Ryšys: RS-485
FSJM1YY1-E Su sujungimu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Be Versija Temperatūros matavimas: Pt100
FSJM1YA1-Y Su sujungimu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Be
FSJM1YA1-F Su sujungimu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Ryšys + temperatūros matavimas
FSJM1YA1-D Su sujungimu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Ryšys: RS-485
FSJM1YA1-E Su sujungimu, tvirtinamas prie sienos 100–240 V AC – 50/60 Hz Su gamykliniais nustatymais Versija Temperatūros matavimas: Pt100

DOKUMENTAI

  • Vadovas: Stacionarus ultragarsinis srauto matuoklis garui su FSJ keitikliu, FSX jutikliais, FLY kabeliais ir ryšio funkcija

    1.14 MB

    Parsisiųsti

  • Vadovas: Stacionarus ultragarsinis srauto matuoklis garui su FSJ keitikliu, FSX jutikliais ir FLY kabeliais

    7.19 MB

    Parsisiųsti

  • Techninė specifikacija: Stacionarus ultragarsinis srauto matuoklis garui su FSJ keitikliu, FSX jutikliais ir FLY kabeliais

    1.05 MB

    Parsisiųsti

  • Brošiūra: Ultragarsiniai srauto matuokliai skysčiams, garams ir dujoms

    7.07 MB

    Parsisiųsti

  • Brošiūra: Priemonės energijai ir aplinkai

    4.01 MB

    Parsisiųsti

PANAŠŪS PRODUKTAI

  • Fuji Electric nešiojamas ultragarsinis debitomatis – FSC

    Srauto matuokliai

    Fuji Electric nešiojamas ultragarsinis debitomatis – FSC

    Teirautis
  • Fuji Electric ultragarsinis azoto dujų debitomatis su baterija FWD-N

    Srauto matuokliai

    Fuji Electric ultragarsinis azoto dujų debitomatis su baterija FWD-N

    Teirautis

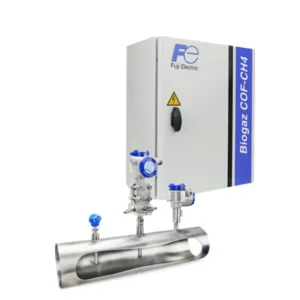

  • Fuji Electric kelių kanalų biogeninių dujų debitomatis SOL BIOGAZ
