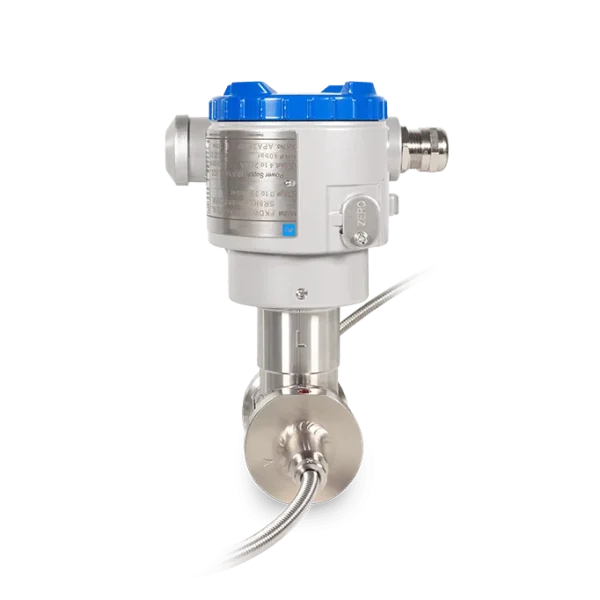

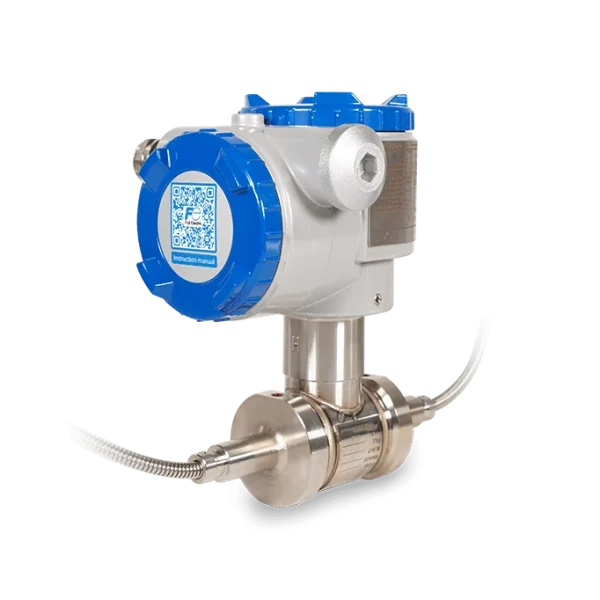

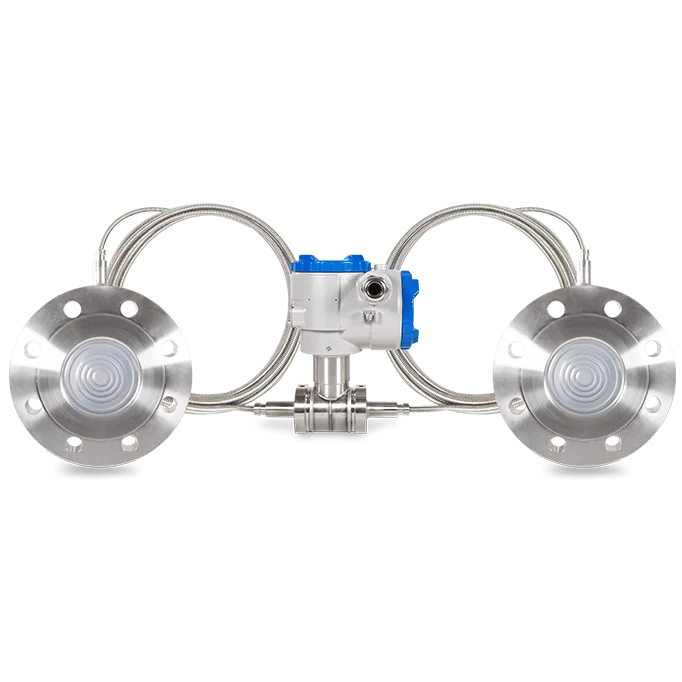

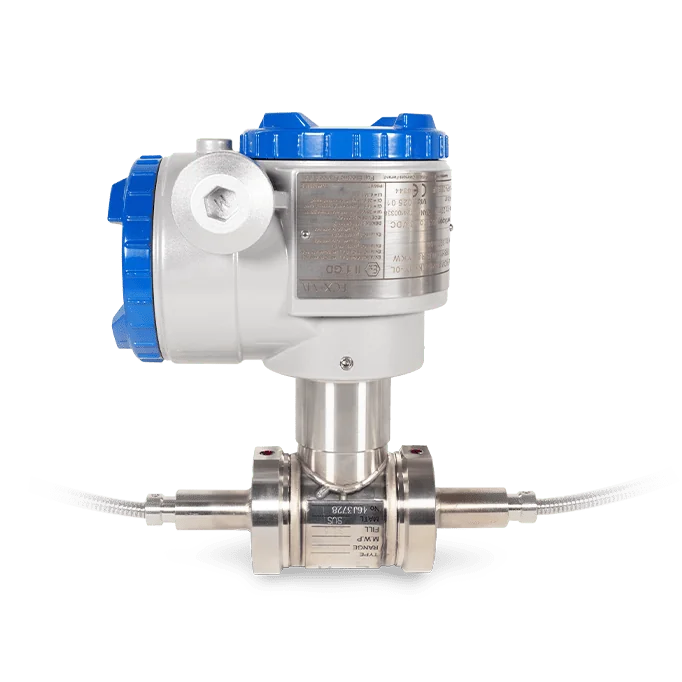

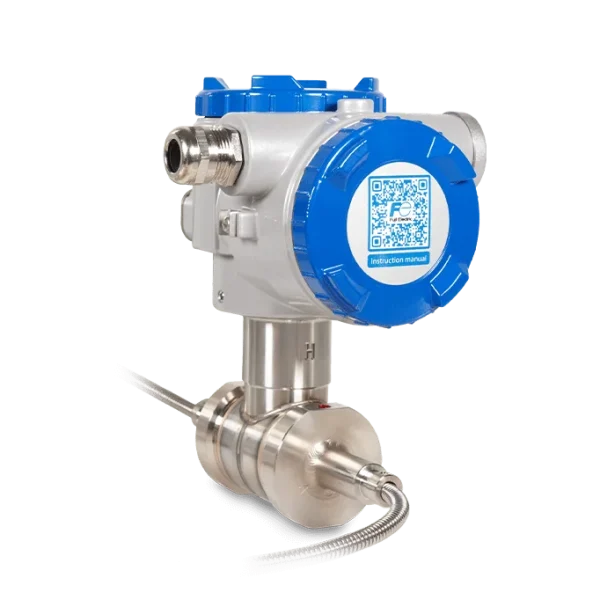

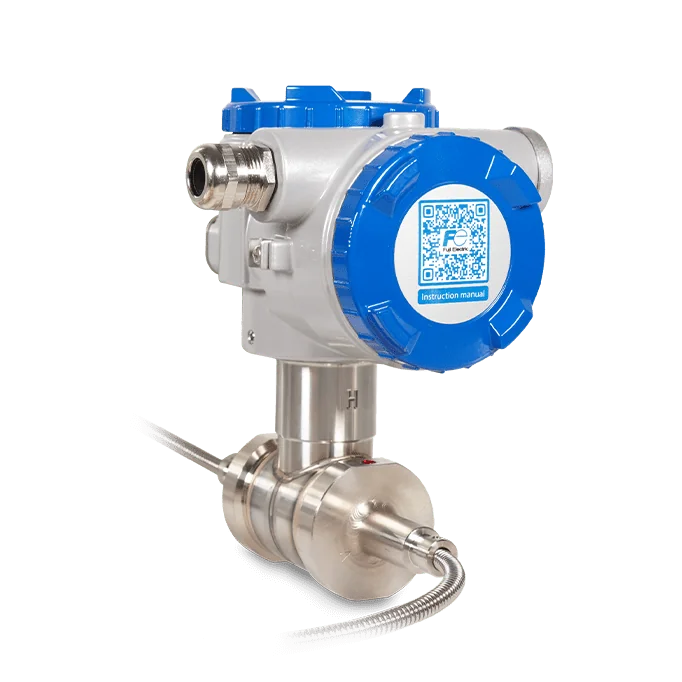

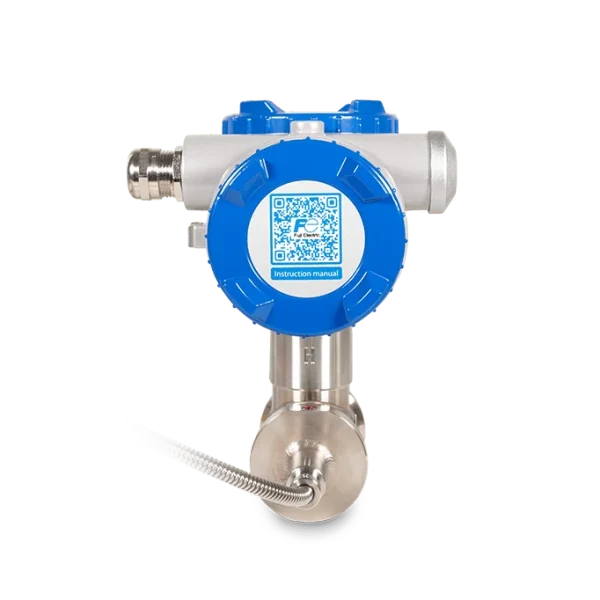

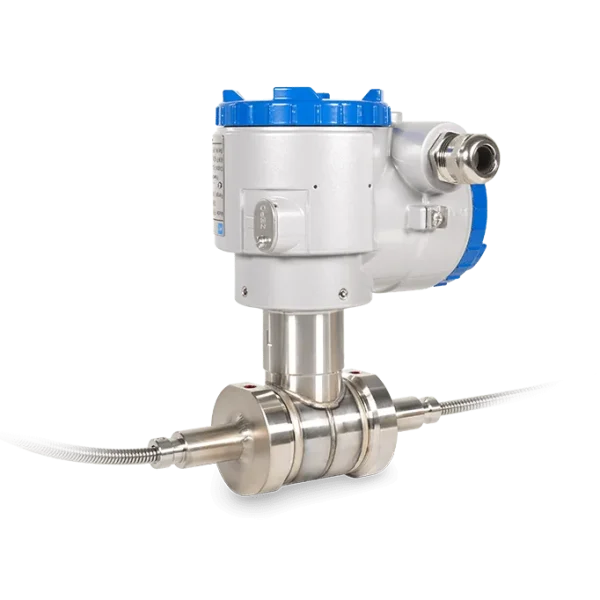

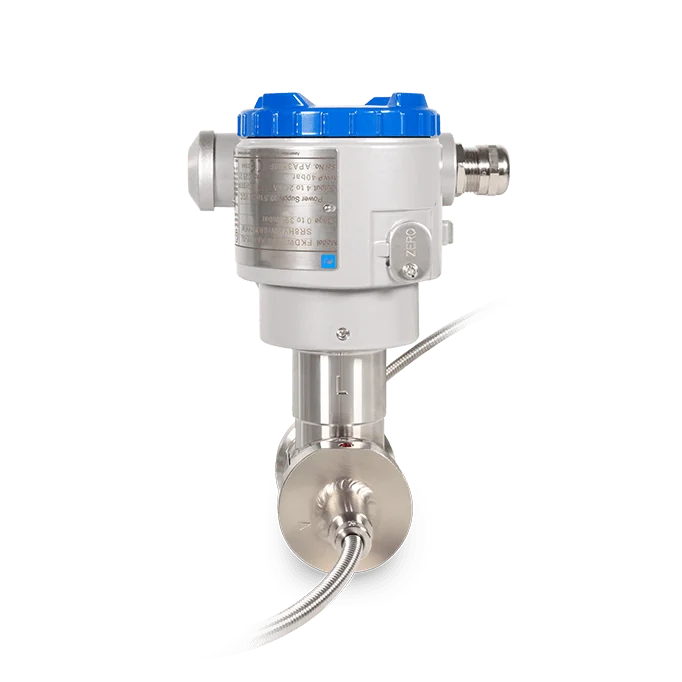

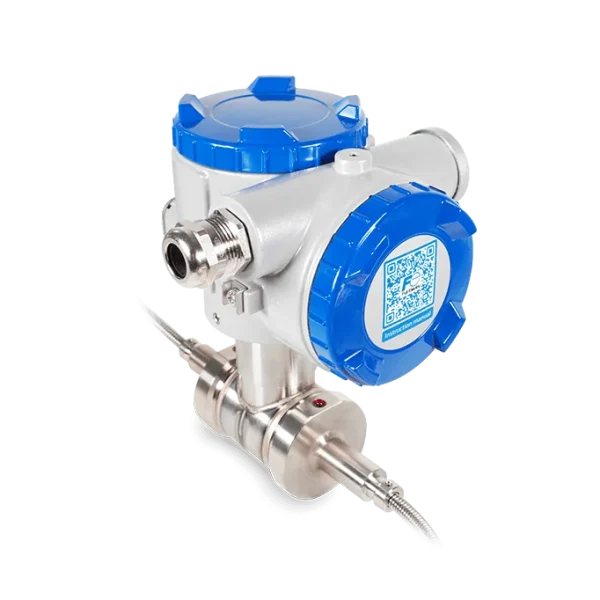

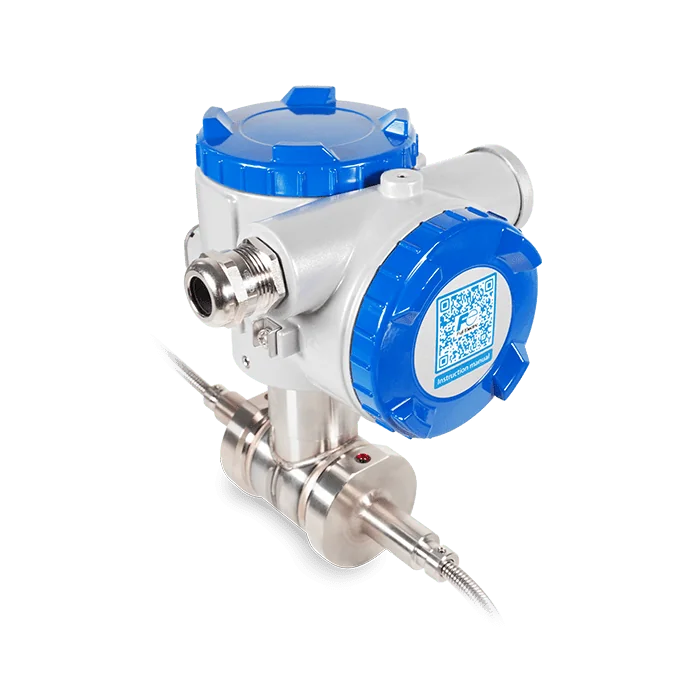

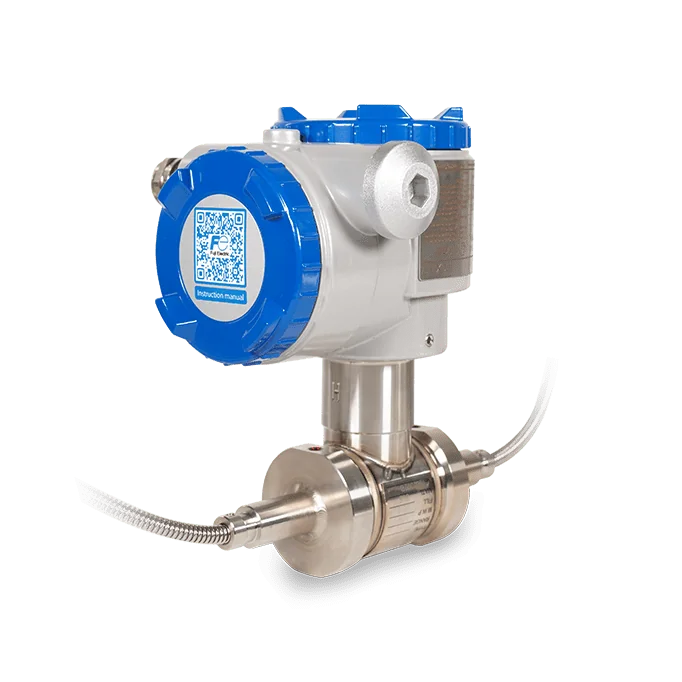

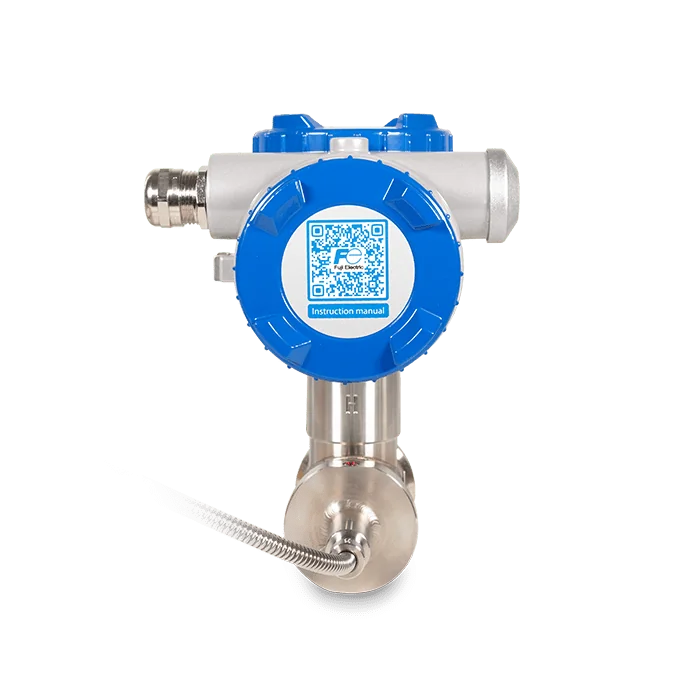

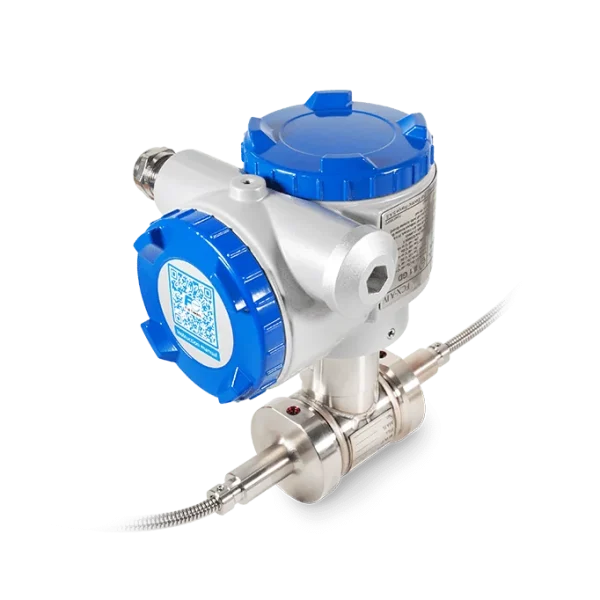

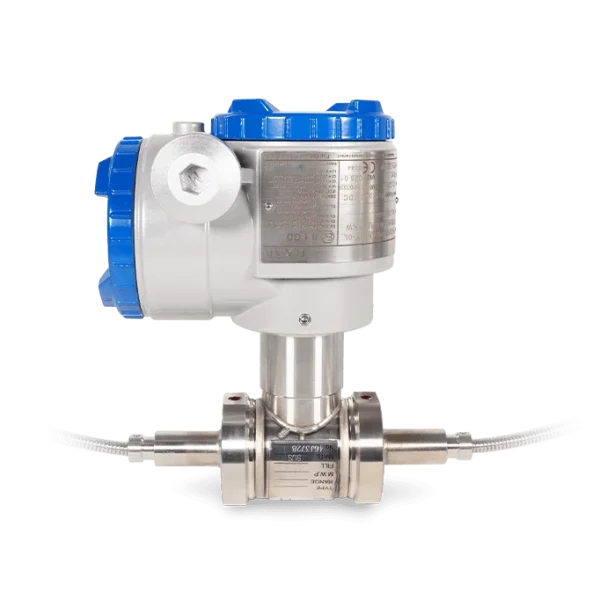

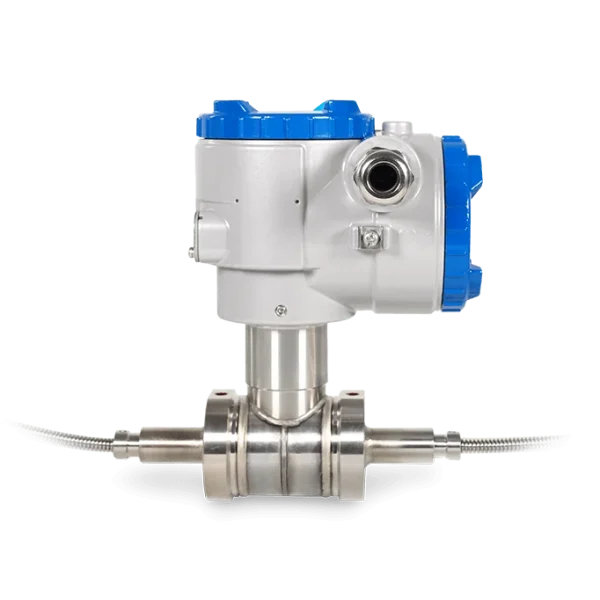

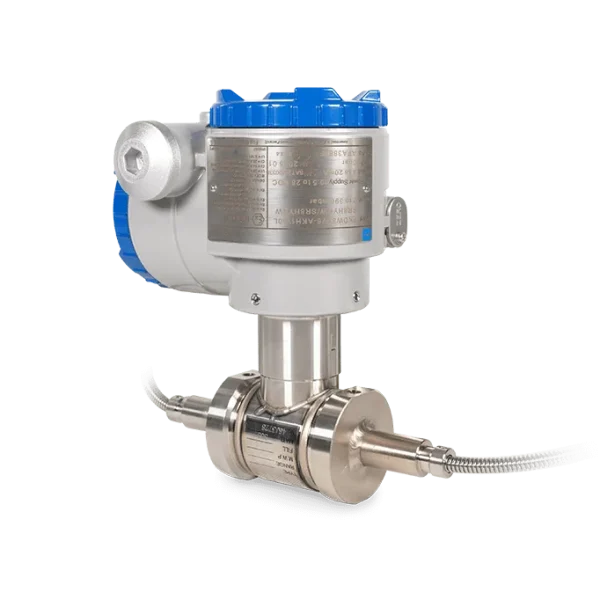

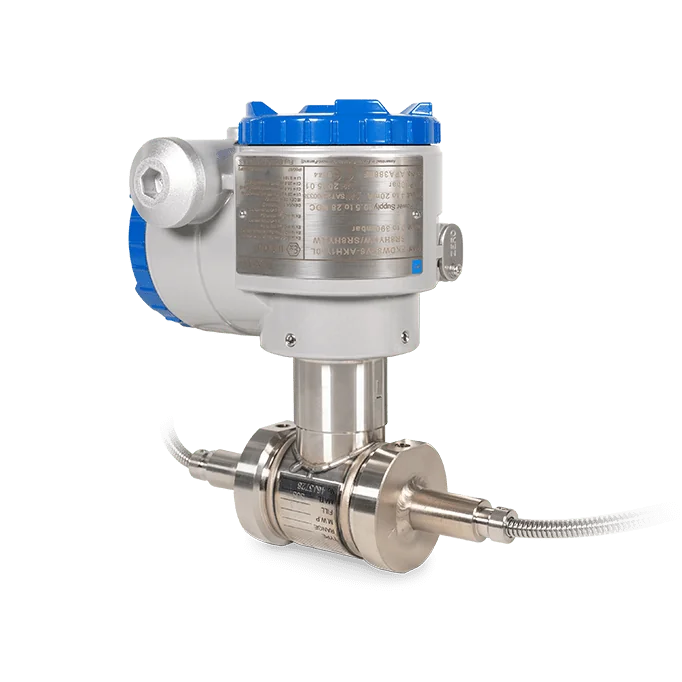

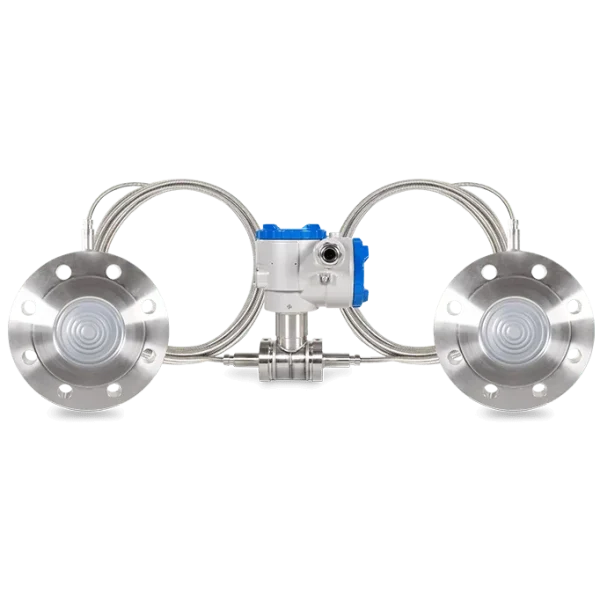

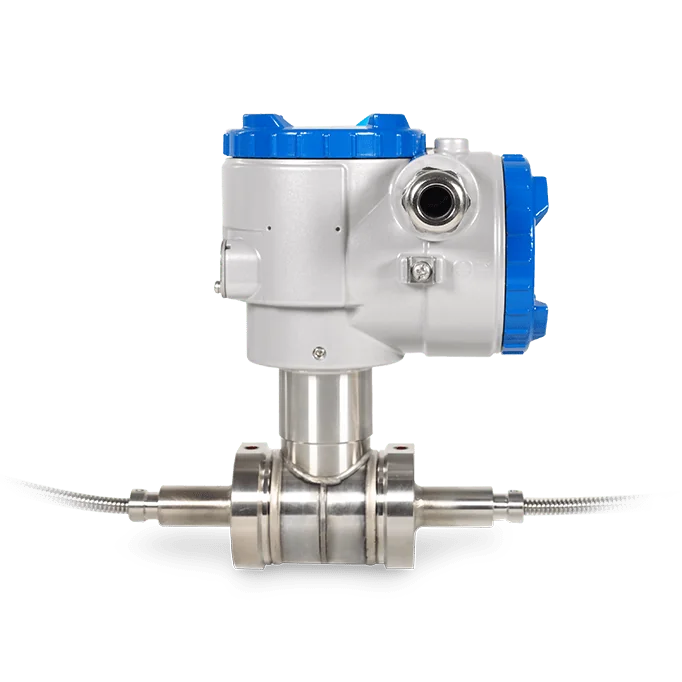

Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 2
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 3
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 4
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 5
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 6
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 7
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 8
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 9
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 10
Fuji Electric diferencinio slėgio jutiklis su sandarikliu - FKD - Paveikslėlis 11

Fuji Electric diferencinio slėgio jutiklis su sandarikliu – FKD

Slėgio jutikliai

Pritaikymo sritys

Su diafragminiu sandarikliu slėgio jutiklis gali būti naudojamas plačiam taikymo spektrui: skysčio srauto matavimui, dujų srauto matavimui, garų srauto matavimui, skysčio lygio matavimui talpykloje, skysčio tankio matavimui arba slėgio matavimui esant žemai arba aukštai temperatūrai.

Savybės

  • Tikslus matavimas net ir esant žemam slėgiui
  • Lengva jutiklio montavimo ir nuskaitymo prieiga
  • Diafragminiai sandarikliai gali būti montuojami ant visų siųstuvų tipų
  • Platus galimų taikymo sričių spektras
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Korpusas

    L formos arba T formos korpusas

  • Matavimo diapazonai (kPa) [e.maks.]

    32
    130
    500
    3000
    20000
    3000

  • Svoris (be indikatoriaus)

    9-19

  • Tikslumas

    ± 0,065 %

  • Su procesu besiliečiantys paviršiai

    Nerūdijantis plienas 316L, Hastelloy-C, Monelis, Tantalas, Titanas, Cirkonis

  • Korpuso medžiagos

    Aliuminio lydinys su mažu vario kiekiu ir poliesterio danga arba nerūdijantis plienas 316 L

  • Membranos medžiagos

    Nerūdijantis plienas 316 L
    Hastelloy-C
    Monelis
    Titanas
    Cirkonis
    Nerūdijantis plienas 316 L su auksavimu

  • Stabilumas

    ±0,2 % nuo maksimalios skalės 10 metų laikotarpiu

  • Pakėlimas / Sumažinimas

    Nuo –100 % iki +100 % maksimalios skalės

  • Skalės nustatymo diapazonas

    nuo 1 iki 1/100 maksimalios skalės

  • Matavimo ciklas

    40 ms

  • Ryšio protokolas

    HART™ 7 ryšio protokolas

  • Proceso temperatūra

    nuo +40 °C iki +120 °C (yra versijų aukštesnėms temperatūroms)

  • Aplinkos temperatūra

    nuo –40 °C iki +85 °C

  • Maitinimo šaltinis

    10,5–45 V DC

  • Išvesties signalas / Apkrovos varža

    4–20 mA / 250 Ω (tipinė)

  • Slopinimas

    reguliuojamas nuo 0,04 iki 32 s

  • Nulinio taško ir diapazono sureguliavimas

    Per išorinį jutiklio varžtą, Vietinį trijų mygtukų ekraną arba HART™ protokolą

  • Elektros prijungimai

    M20×1,5" / 1/2 – 14 NPT / Pg13,5

  • Pasirinkimai / Papildomos galimybės

    Skaitmeninis indikatorius, nuriebalinimo apdorojimas, naudojimas su deguonimi (oxygen service), naudojimas su chloru (chlorine service), papildoma nerūdijančiojo plieno identifikacinė plokštelė

GALIMI MODELIAI

Prekės kodas Elektrinis prijungimas Matavimo skalė Patvirtinimas Separatoriaus modelis Kaina
FKDT65V6-2XC1Y-0L/SA6VYGY/SA6VYGY 1/2"NPT Nuo 0 iki 1300 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDT65V6-2XC1Y-0L/SA7VYGY/SA7VYGY 1/2"NPT Nuo 0 iki 1300 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDT65V6-2KC1Y-0L/SA6VYGY/SA6VYGY 1/2"NPT Nuo 0 iki 1300 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDT65V6-2KC1Y-0L/SA7VYGY/SA7VYGY 1/2"NPT Nuo 0 iki 1300 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDT65V6-2AC1Y-0L/SA6VYGY/SA6VYGY 1/2"NPT Nuo 0 iki 1300 mbar Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDT65V6-2AC1Y-0L/SA7VYGY/SA7VYGY 1/2"NPT Nuo 0 iki 1300 mbar Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDT63V6-2XC1Y-0L/SA6VYGY/SA6VYGY 1/2"NPT Nuo 0 iki 320 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDT63V6-2XC1Y-0L/SA7VYGY/SA7VYGY 1/2"NPT Nuo 0 iki 320 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDT63V6-2KC1Y-0L/SA6VYGY/SA6VYGY 1/2"NPT Nuo 0 iki 320 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDT63V6-2KC1Y-0L/SA7VYGY/SA7VYGY 1/2"NPT Nuo 0 iki 320 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDT63V6-2AC1Y-0L/SA6VYGY/SA6VYGY 1/2"NPT Nuo 0 iki 320 mbar Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDT63V6-2AC1Y-0L/SA7VYGY/SA7VYGY 1/2"NPT Nuo 0 iki 320 mbar Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDT66V6-2XC1Y-0L/SA6VYGY/SA6VYGY 1/2"NPT Nuo 0 iki 5000 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDT66V6-2XC1Y-0L/SA7VYGY/SA7VYGY 1/2"NPT Nuo 0 iki 5000 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDT66V6-2KC1Y-0L/SA6VYGY/SA6VYGY 1/2"NPT Nuo 0 iki 5000 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDT66V6-2KC1Y-0L/SA7VYGY/SA7VYGY 1/2"NPT Nuo 0 iki 5000 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDT66V6-2AC1Y-0L/SA6VYGY/SA6VYGY 1/2"NPT Nuo 0 iki 5000 mbar Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDT66V6-2AC1Y-0L/SA7VYGY/SA7VYGY 1/2"NPT Nuo 0 iki 5000 mbar Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDW65V6-2XC1Y-0L/SA6VYGY/SA6VYGY M20×1.5 Nuo 0 iki 1300 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDW65V6-2XC1Y-0L/SA7VYGY/SA7VYGY M20×1.5 Nuo 0 iki 1300 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDW65V6-2KC1Y-0L/SA6VYGY/SA6VYGY M20×1.5 Nuo 0 iki 1300 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDW65V6-2KC1Y-0L/SA7VYGY/SA7VYGY M20×1.5 Nuo 0 iki 1300 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDW65V6-2AC1Y-0L/SA6VYGY/SA6VYGY M20×1.5 Nuo 0 iki 1300 mbar Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDW65V6-2AC1Y-0L/SA7VYGY/SA7VYGY M20×1.5 Nuo 0 iki 1300 mbar Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDW63V6-2XC1Y-0L/SA6VYGY/SA6VYGY M20×1.5 Nuo 0 iki 320 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDW63V6-2XC1Y-0L/SA7VYGY/SA7VYGY M20×1.5 Nuo 0 iki 320 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDW63V6-2KC1Y-0L/SA6VYGY/SA6VYGY M20×1.5 Nuo 0 iki 320 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDW63V6-2KC1Y-0L/SA7VYGY/SA7VYGY M20×1.5 Nuo 0 iki 320 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDW63V6-2AC1Y-0L/SA6VYGY/SA6VYGY M20×1.5 Nuo 0 iki 320 mbar Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDW63V6-2AC1Y-0L/SA7VYGY/SA7VYGY M20×1.5 Nuo 0 iki 320 mbar Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDW66V6-2XC1Y-0L/SA6VYGY/SA6VYGY M20×1.5 Nuo 0 iki 5000 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDW66V6-2XC1Y-0L/SA7VYGY/SA7VYGY M20×1.5 Nuo 0 iki 5000 mbar ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDW66V6-2KC1Y-0L/SA6VYGY/SA6VYGY M20×1.5 Nuo 0 iki 5000 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDW66V6-2KC1Y-0L/SA7VYGY/SA7VYGY M20×1.5 Nuo 0 iki 5000 mbar ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKDW66V6-2AC1Y-0L/SA6VYGY/SA6VYGY M20×1.5 Nuo 0 iki 5000 mbar Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKDW66V6-2AC1Y-0L/SA7VYGY/SA7VYGY M20×1.5 Nuo 0 iki 5000 mbar Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100

DOKUMENTAI

  • Sertifikatas: SIL FCX-AIV-V6 serijos slėgio siųstuvai

    198.3 KB

    Parsisiųsti

  • Sertifikatas: UKCA atitikties deklaracija FCX-AIV-V6 serijos slėgio siųtuvams

    1.22 MB

    Parsisiųsti

  • Instrukcija: Slėgio siųstuvai FCX-AIV V6

    7.97 MB

    Parsisiųsti

  • Programinė įranga: Windows“ USB/HART modemo tvarkyklės slėgio siųtuvui FCX

    63.57 KB

    Parsisiųsti

  • Programinė įranga: Slėgio siųtuvo konfigūravimas – FDT DTM paketas FCX V4, V5, VG, V6 serijoms

    7.06 MB

    Parsisiųsti

  • Techninė specifikacija: Su diafragminiais sandarikliais slėgio siųstuvai FCX-AIV V6 FKB, FKD, FKM

    5.23 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai FCX-AIV V6 serija

    6.65 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai

    15.17 MB

    Parsisiųsti

  • Brošiūra: Priemonės energijai ir aplinkai

    4.01 MB

    Parsisiųsti
