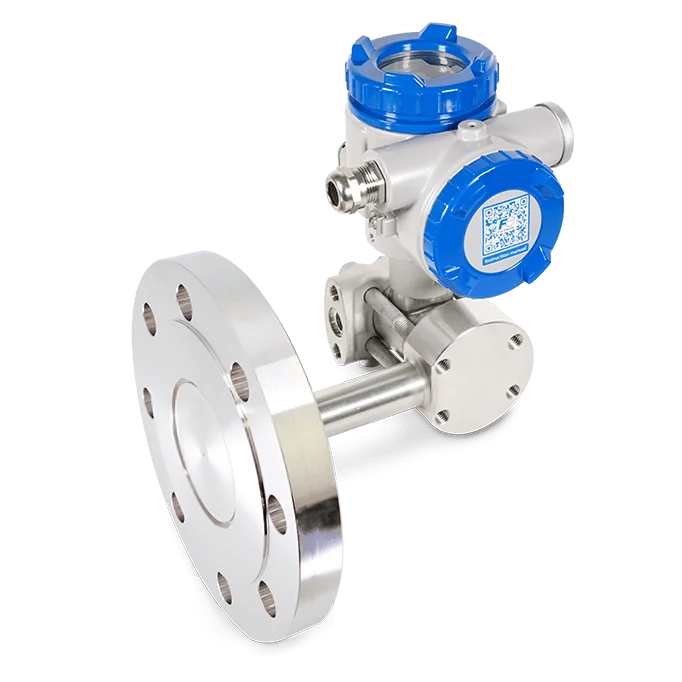

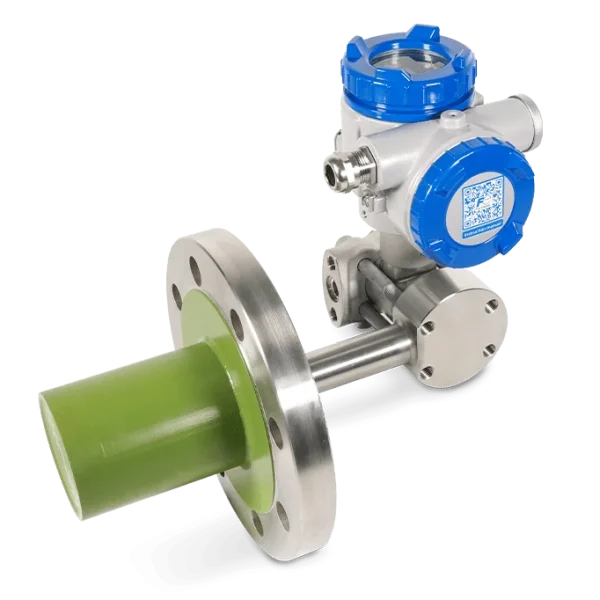

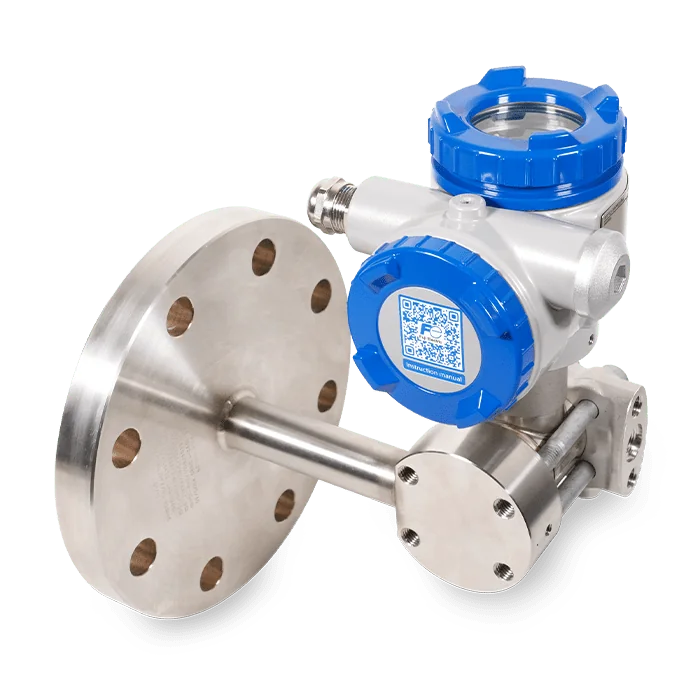

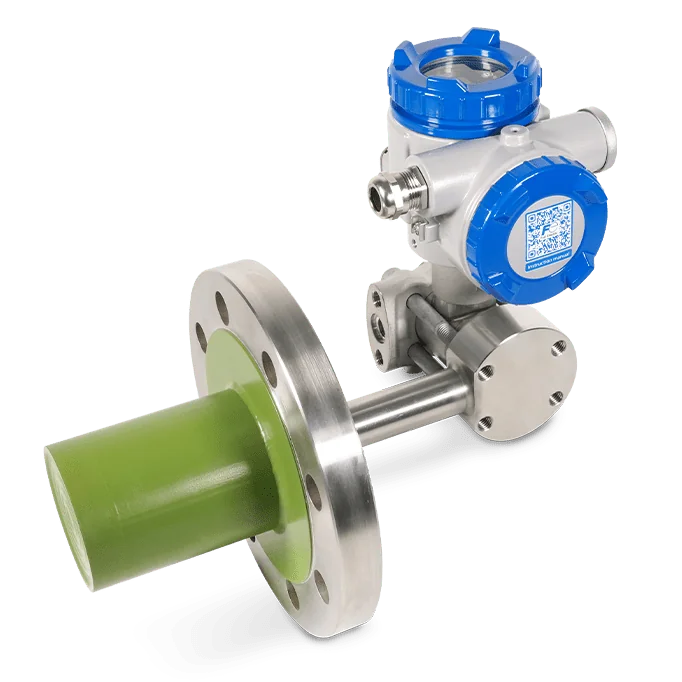

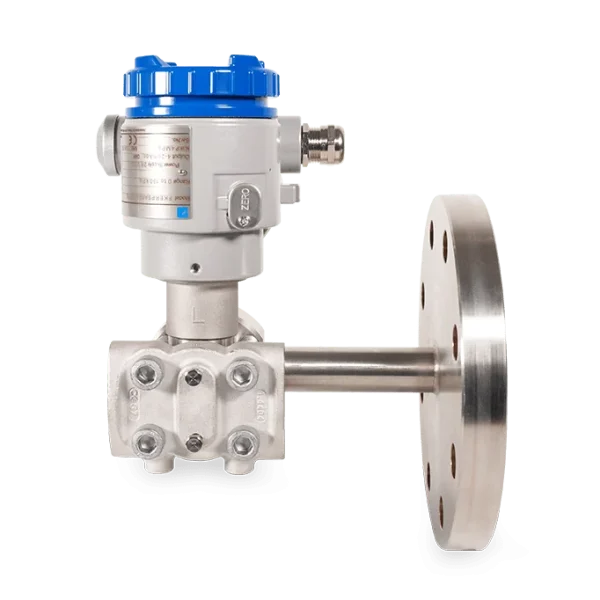

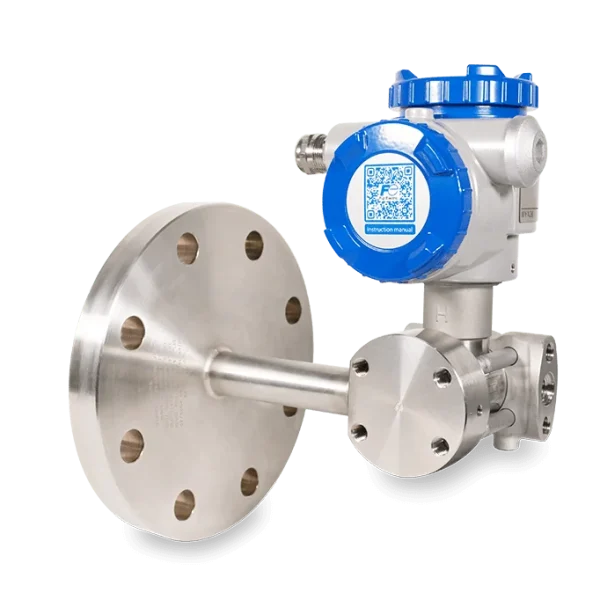

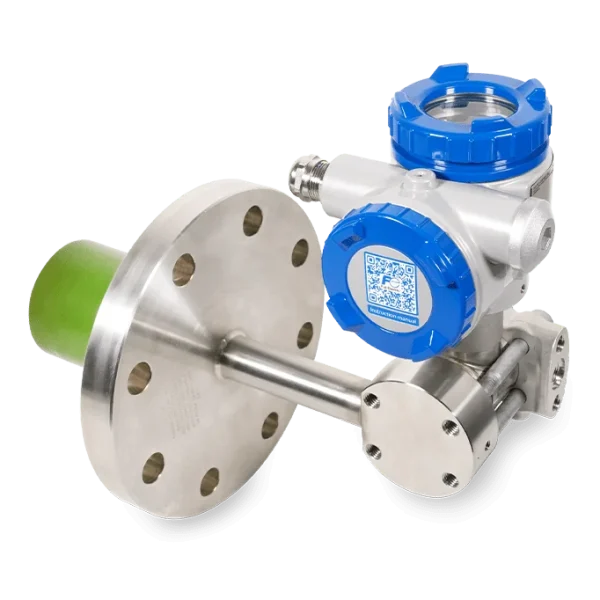

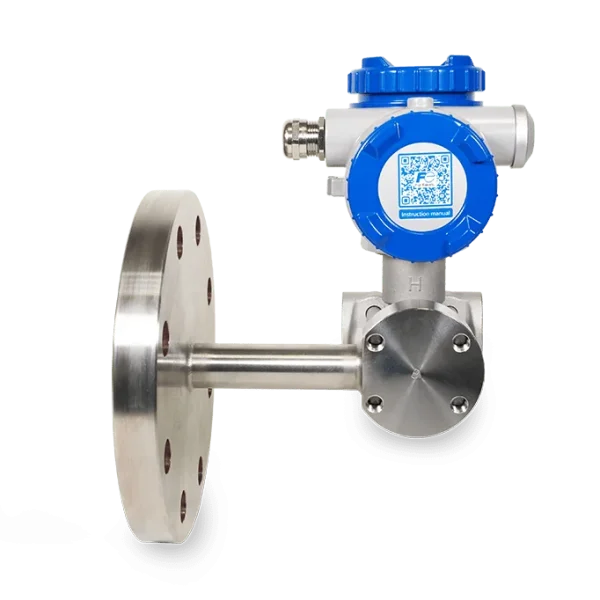

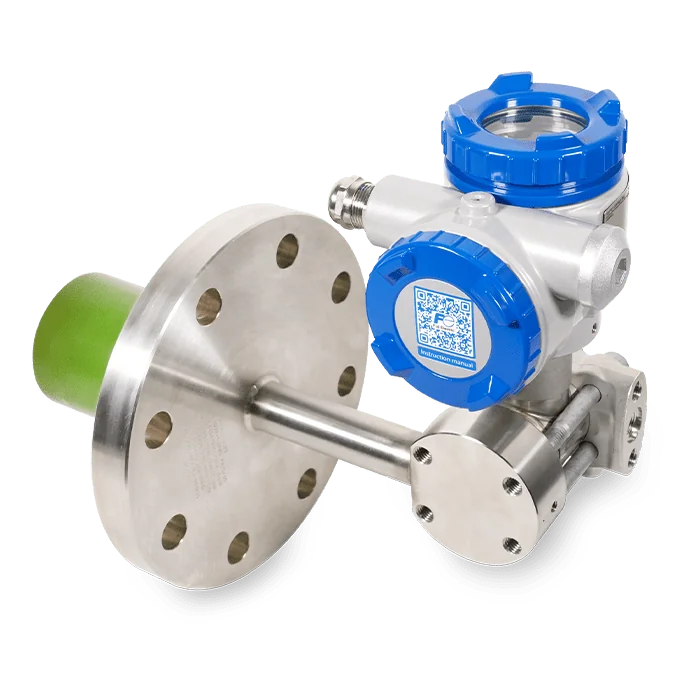

Fuji Electric slėgio jutiklis – FKE

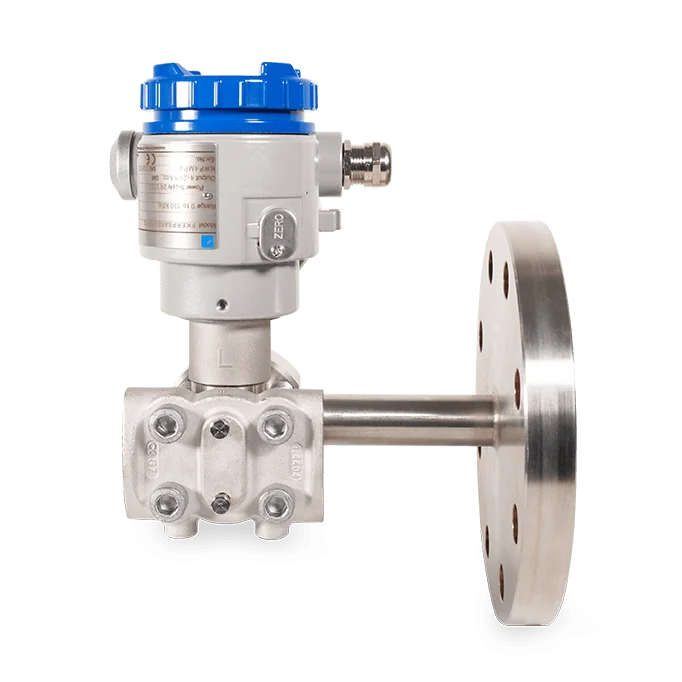

Fuji Electric slėgio jutiklis – FKE - Paveikslėlis 2

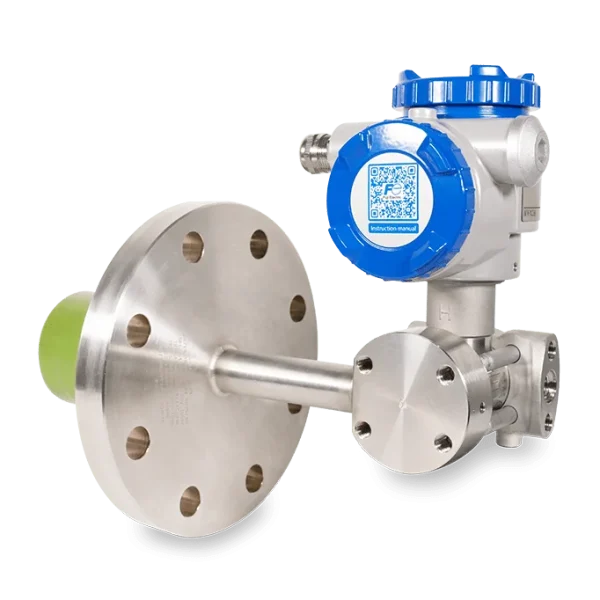

Fuji Electric slėgio jutiklis – FKE - Paveikslėlis 3

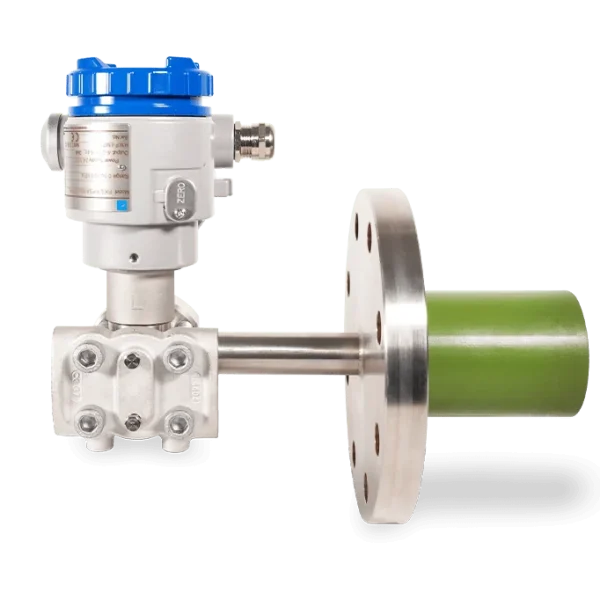

Fuji Electric slėgio jutiklis – FKE - Paveikslėlis 4

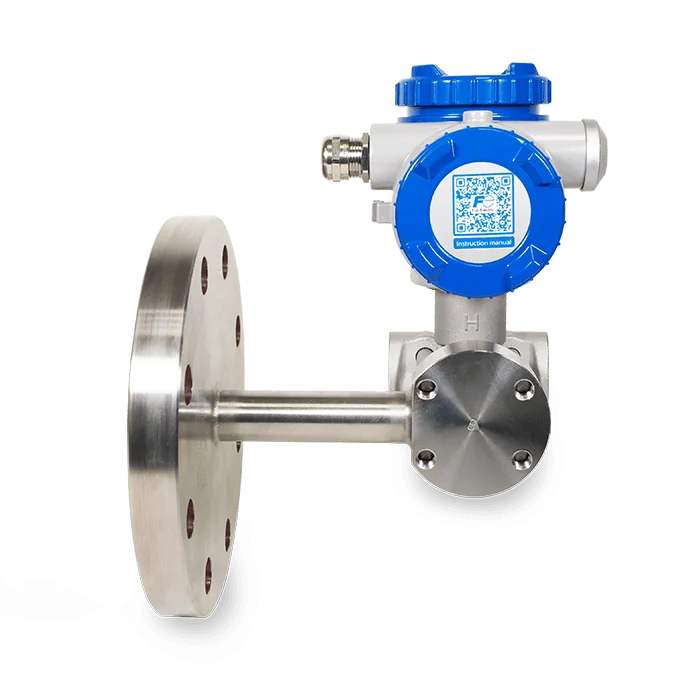

Fuji Electric slėgio jutiklis – FKE - Paveikslėlis 5

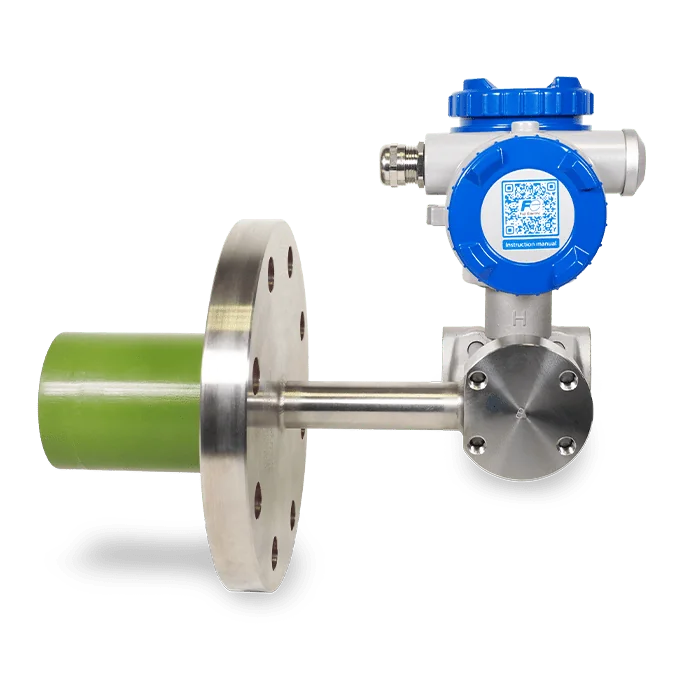

Fuji Electric slėgio jutiklis – FKE - Paveikslėlis 6

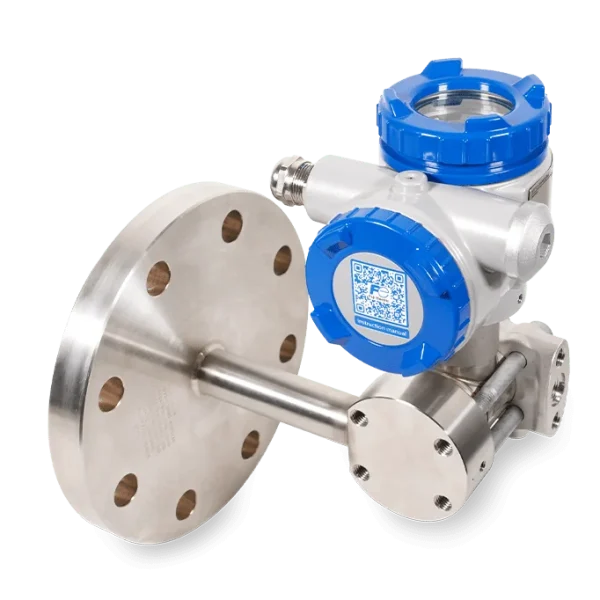

Fuji Electric slėgio jutiklis – FKE - Paveikslėlis 7

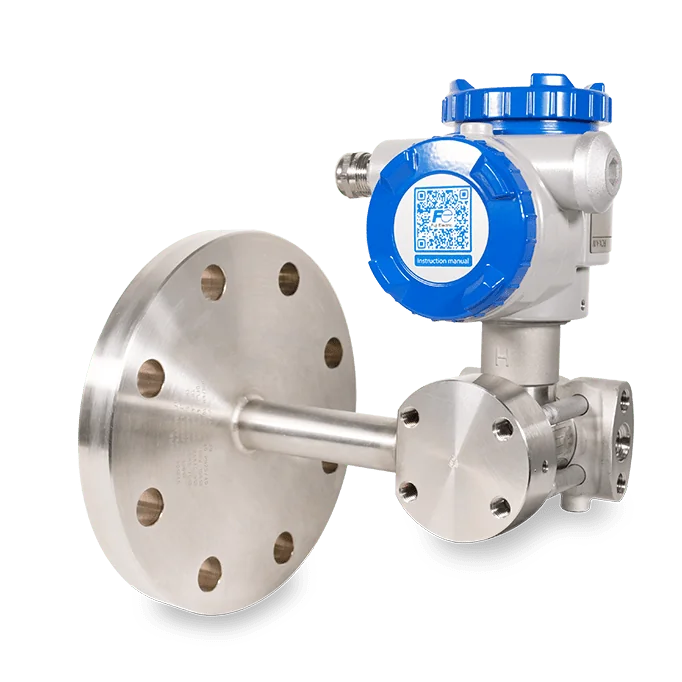

Fuji Electric slėgio jutiklis – FKE - Paveikslėlis 8
Fuji Electric slėgio jutiklis – FKE - Paveikslėlis 9
Fuji Electric slėgio jutiklis – FKE - Paveikslėlis 10

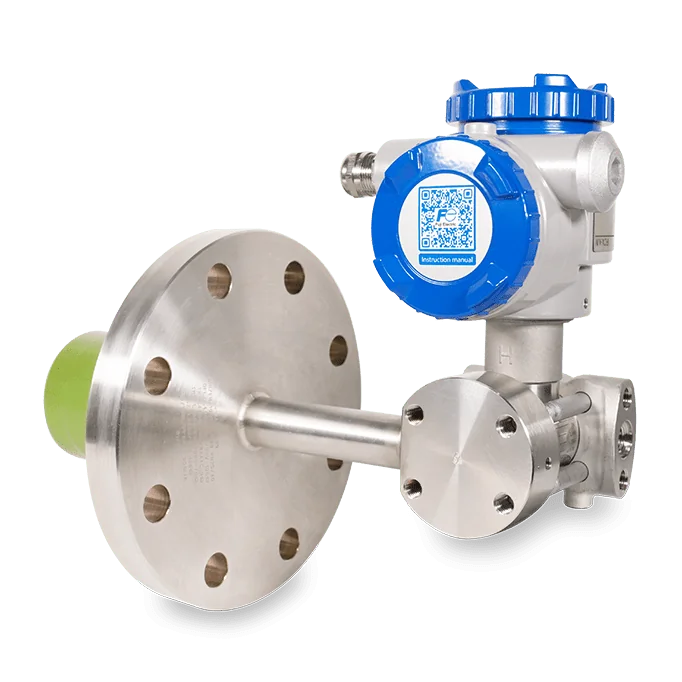

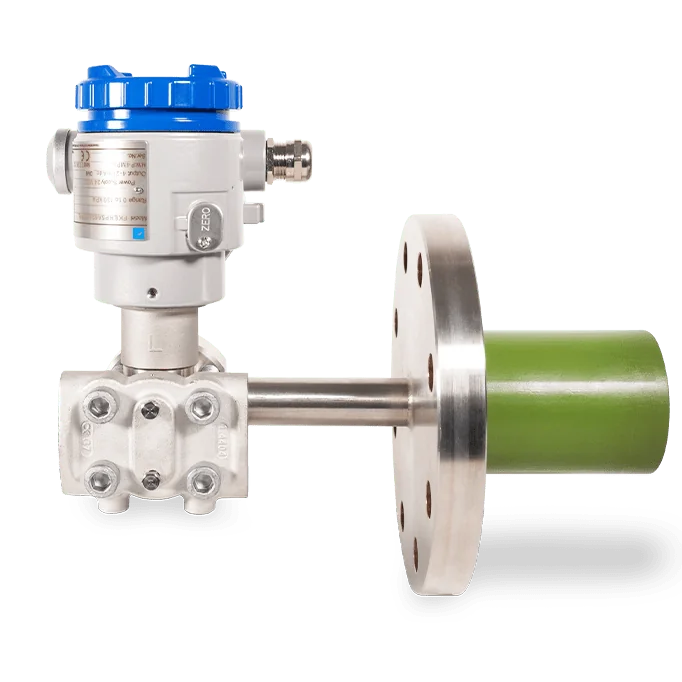

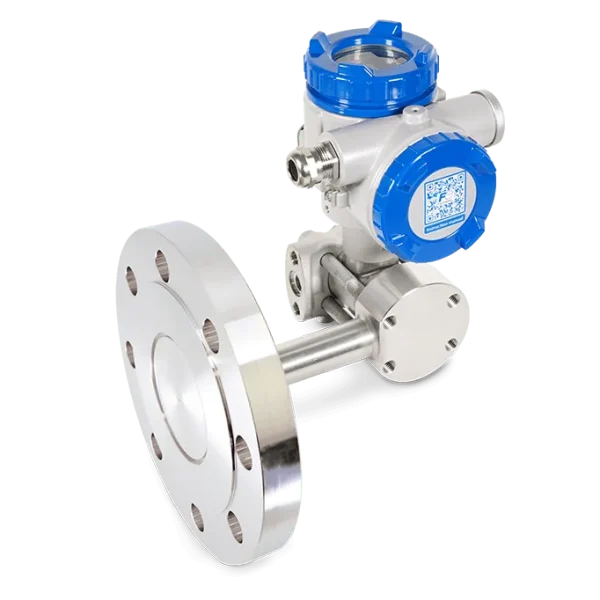

Fuji Electric slėgio jutiklis – FKE

Slėgio jutikliai

Pritaikymo sritys

Slėgio jutiklis FKE gali būti naudojamas bet kokiam lygio matavimui – tiek korozinėse, tiek nekorozinėse terpėse, taip pat uždaruose arba atvirose talpyklose.

Savybės

  • Didelis tikslumas ir ilgalaikis stabilumas
  • Naudojimo lankstumas
  • Minimalus poveikis aplinkai
  • Integruota linearizacijos funkcija
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Korpusas

    L formos arba T formos korpusas

  • Matavimo diapazonai (kPa) [e.maks.]

    1
    6
    32
    130
    500
    3000

  • Svoris (be indikatoriaus)

    2-19

  • Tikslumas

    ±0,165 % nustatyto matavimo diapazono (standartinė versija). Papildomai galima ±0,01 % tikslumo opcija.

  • Su procesu besiliečiantys paviršiai

    Nerūdijantis plienas 316L, Hastelloy-C, Monelis, Tantalas, Hastelloy-C276, Monelis 400, Nerūdijantis plienas 316L + PFA danga, Nerūdijantis plienas 316L + auksine danga, Titanas, Cirkonis

  • Korpuso medžiagos

    Aliuminio lydinys su mažu vario kiekiu ir poliesterio danga arba nerūdijantis plienas 316 L

  • Membranos medžiagos

    Nerūdijantis plienas 316 L
    Hastelloy-C
    Monelis
    Titanas
    Cirkonis
    Nerūdijantis plienas 316 L su auksavimu

  • Stabilumas

    ±0,2 % nuo maksimalios skalės 10 metų laikotarpiu

  • Pakėlimas / Sumažinimas

    Nuo –100 % iki +100 % maksimalios skalės

  • Skalės nustatymo diapazonas

    nuo 1 iki 1/100 maksimalios skalės

  • Matavimo ciklas

    40 ms

  • Ryšio protokolas

    HART™ 7 ryšio protokolas

  • Proceso temperatūra

    nuo +40 °C iki +120 °C (yra versijų aukštesnėms temperatūroms)

  • Aplinkos temperatūra

    nuo –40 °C iki +85 °C

  • Maitinimo šaltinis

    10,5–45 V DC

  • Išvesties signalas / Apkrovos varža

    4–20 mA / 250 Ω (tipinė)

  • Slopinimas

    reguliuojamas nuo 0,04 iki 32 s

  • Nulinio taško ir diapazono sureguliavimas

    Per išorinį jutiklio varžtą, Vietinį trijų mygtukų ekraną arba HART™ protokolą

  • Elektros prijungimai

    M20×1,5" / 1/2 – 14 NPT / Pg13,5

  • Pasirinkimai / Papildomos galimybės

    Skaitmeninis indikatorius, nuriebalinimo apdorojimas, naudojimas su deguonimi (oxygen service), naudojimas su chloru (chlorine service), papildoma nerūdijančiojo plieno identifikacinė plokštelė

GALIMI MODELIAI

Prekės kodas Elektrinis prijungimas Skaitmeninis indikatorius Matavimo skalė Patvirtinimas Prijungimo būdas Kaina
FKET45V6-AKYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 13000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET55V6-AKYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 13000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET45V6-AAYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 13000 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET55V6-AAYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 13000 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET43V6-AKYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 3200 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET53V6-AKYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 3200 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET43V6-AAYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 3200 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET53V6-AAYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 3200 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET46V6-AKYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 50000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET56V6-AKYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 50000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET46V6-AAYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 50000 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET56V6-AAYYY-1L 1/2"NPT Be indikatriaus Nuo 0 iki 50000 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET45V6-2KYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 13000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET55V6-2KYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 13000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET45V6-2AYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 13000 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET55V6-2AYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 13000 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET43V6-2KYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 3200 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET53V6-2KYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 3200 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET43V6-2AYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 3200 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET53V6-2AYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 3200 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET46V6-2KYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 50000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET56V6-2KYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 50000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKET46V6-2AYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 50000 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKET56V6-2AYYY-1L 1/2"NPT Su indikatoriumi Nuo 0 iki 50000 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER45V6-AKYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 13000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER55V6-AKYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 13000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER45V6-AAYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 13000 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER55V6-AAYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 13000 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER43V6-AKYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 3200 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER53V6-AKYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 3200 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER43V6-AAYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 3200 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER53V6-AAYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 3200 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER46V6-AKYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 50000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER56V6-AKYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 50000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER46V6-AAYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 50000 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER56V6-AAYYY-1L M20×1.5 Be indikatriaus Nuo 0 iki 50000 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER45V6-2KYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 13000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER55V6-2KYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 13000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER45V6-2AYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 13000 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER55V6-2AYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 13000 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER43V6-2KYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 3200 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER53V6-2KYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 3200 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER43V6-2AYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 3200 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER53V6-2AYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 3200 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER46V6-2KYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 50000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER56V6-2KYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 50000 mmCE ATEX – Vidinis saugumas Flanšas ANSI-150LB4'' – ISO PN 20 DN 100
FKER46V6-2AYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 50000 mmCE Be patvirtinimo Flanšas ANSI-150LB3'' – ISO PN 20 DN 80
FKER56V6-2AYYY-1L M20×1.5 Su indikatoriumi Nuo 0 iki 50000 mmCE Be patvirtinimo Flanšas ANSI-150LB4'' – ISO PN 20 DN 100

DOKUMENTAI

  • Sertifikatas: SIL FCX-AIV-V6 serijos slėgio siųstuvai

    198.3 KB

    Parsisiųsti

  • Sertifikatas: UKCA atitikties deklaracija FCX-AIV-V6 serijos slėgio siųtuvams

    1.22 MB

    Parsisiųsti

  • Instrukcija: Slėgio siųstuvai FCX-AIV V6

    7.97 MB

    Parsisiųsti

  • Programinė įranga: Windows“ USB/HART modemo tvarkyklės slėgio siųtuvui FCX

    63.57 KB

    Parsisiųsti

  • Programinė įranga: Slėgio siųtuvo konfigūravimas – FDT DTM paketas FCX V4, V5, VG, V6 serijoms

    7.06 MB

    Parsisiųsti

  • Techninė specifikacija: Lygio ir slėgio siųstuvas FCX-AIV V6 FKE

    1.37 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai FCX-AIV V6 serija

    6.65 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai

    15.17 MB

    Parsisiųsti

  • Brošiūra: Priemonės energijai ir aplinkai

    4.01 MB

    Parsisiųsti
