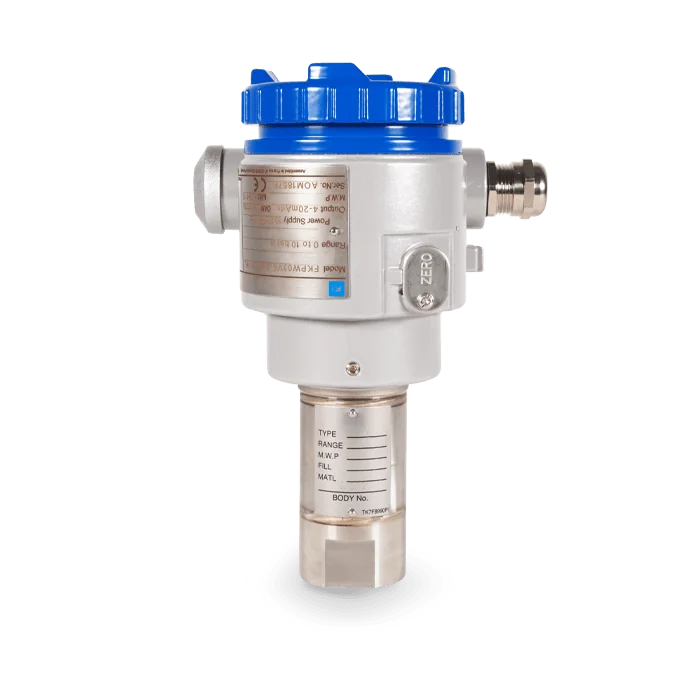

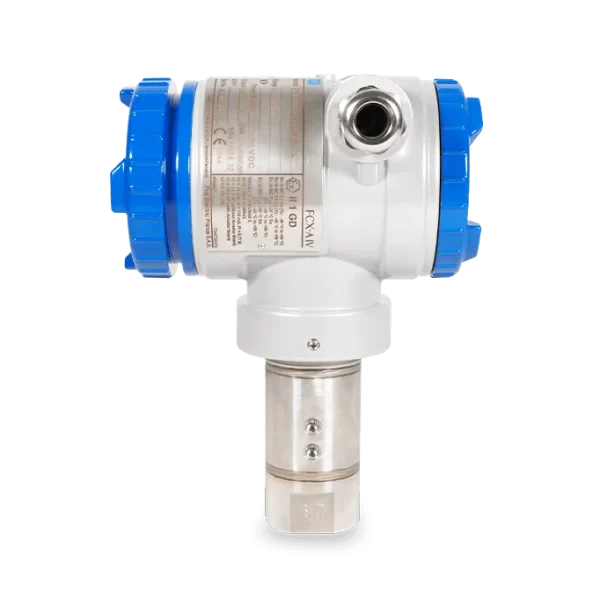

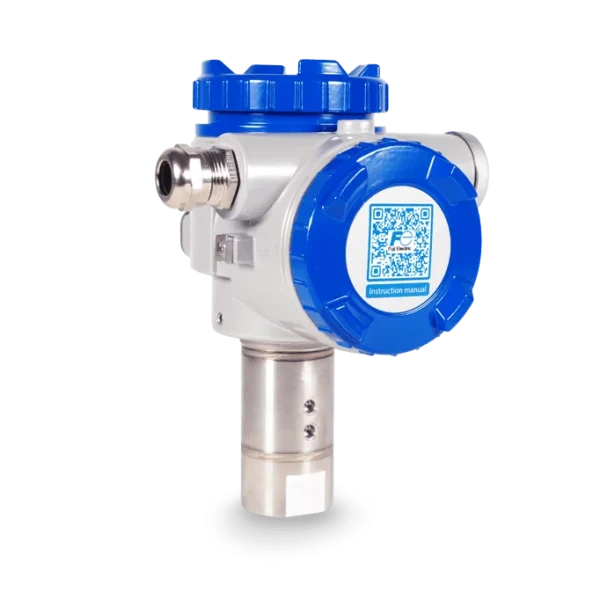

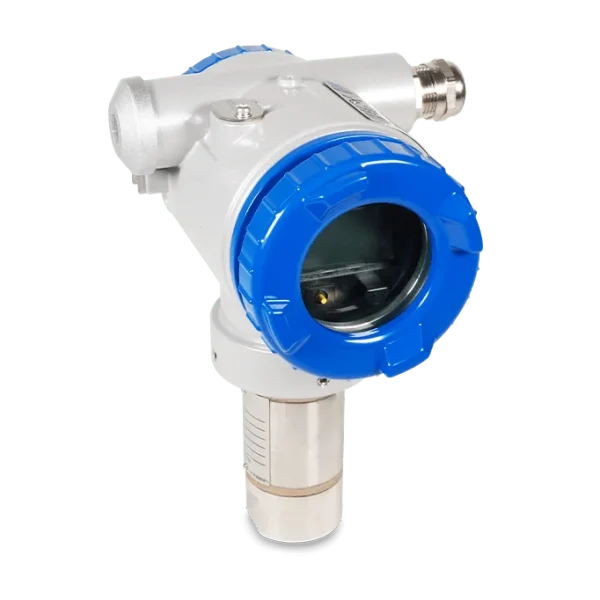

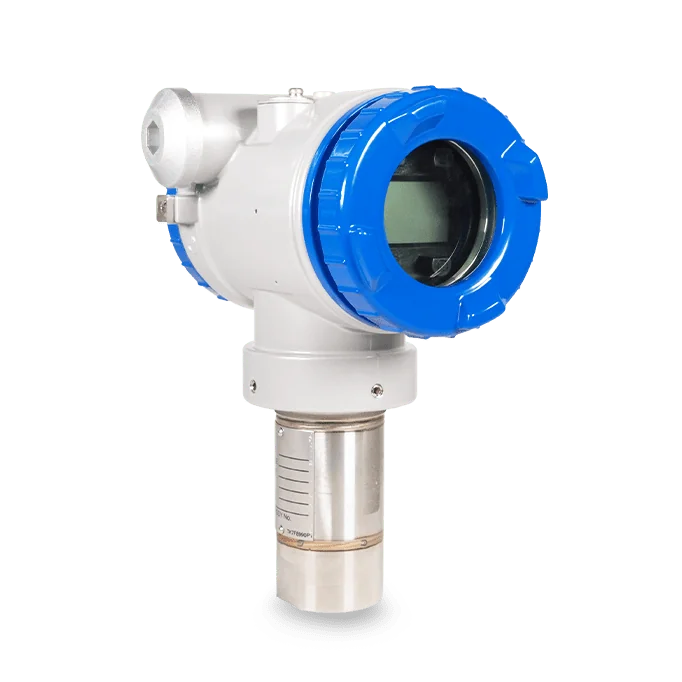

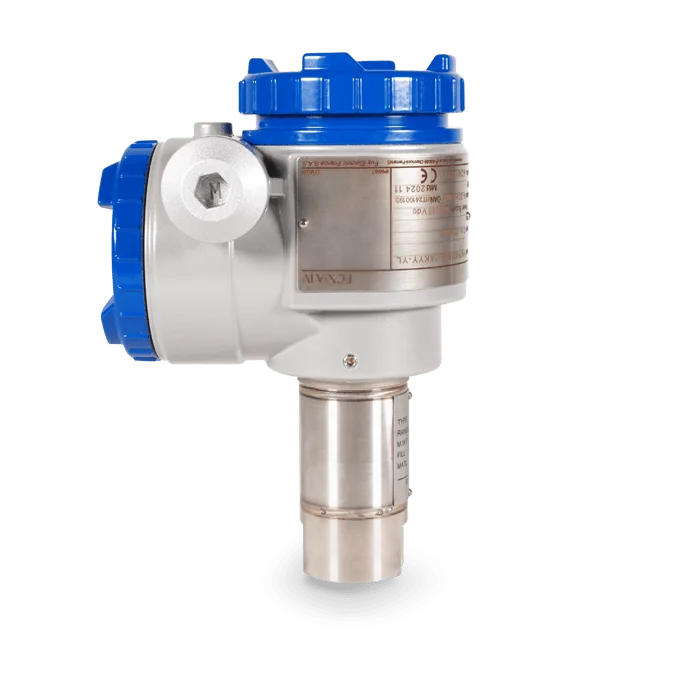

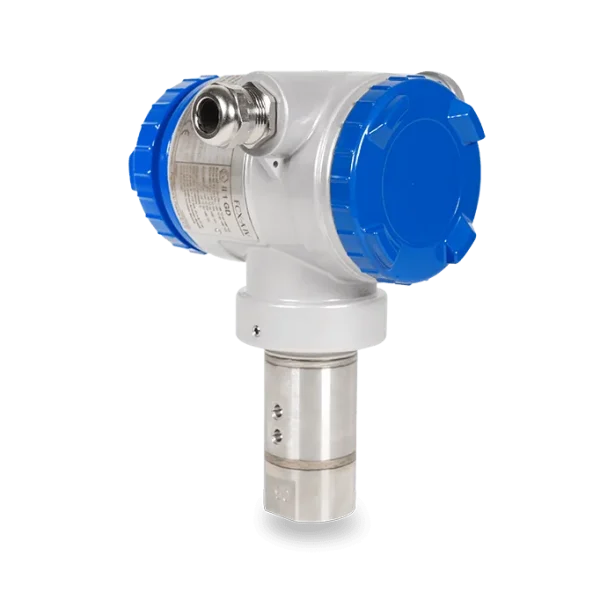

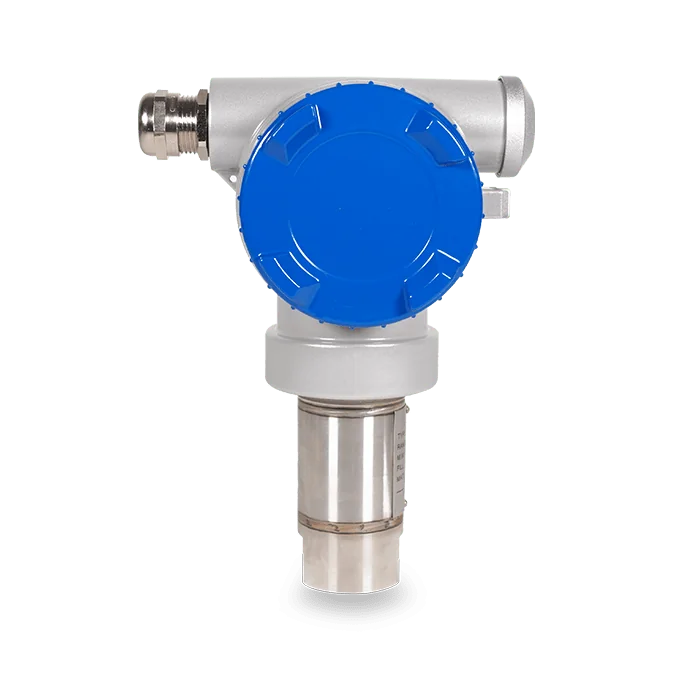

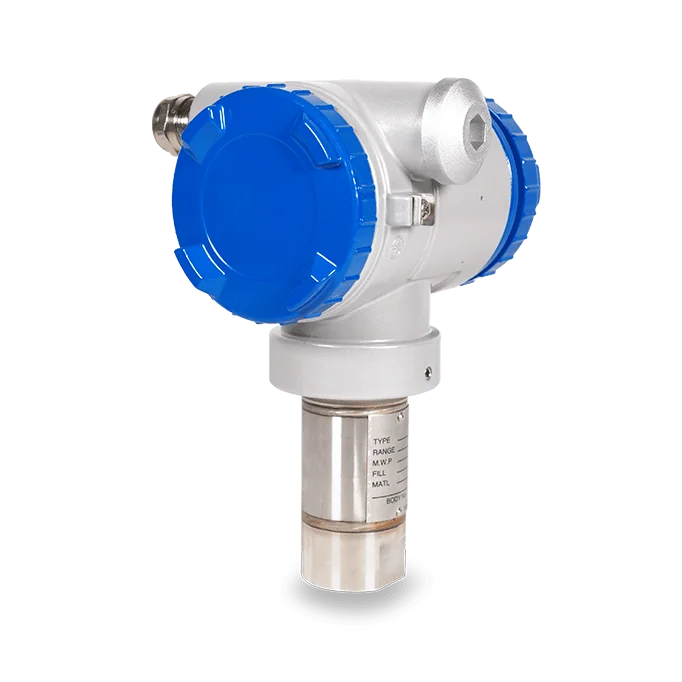

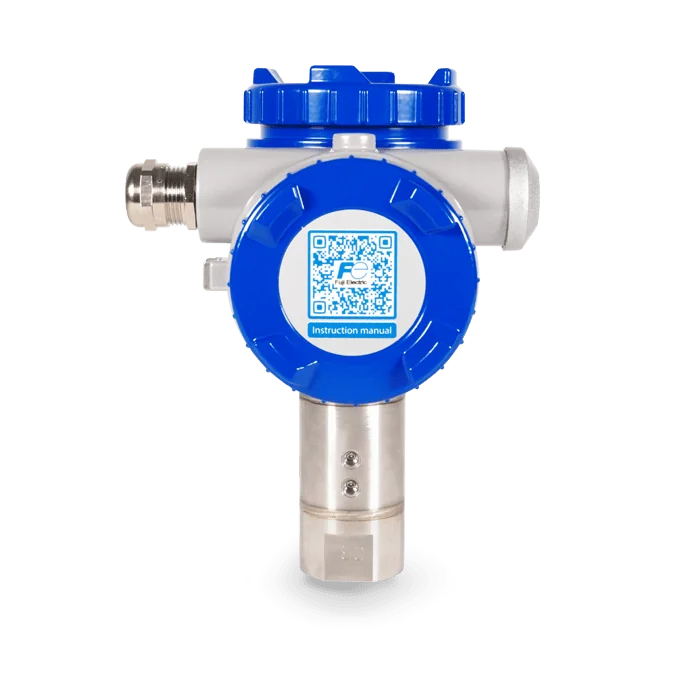

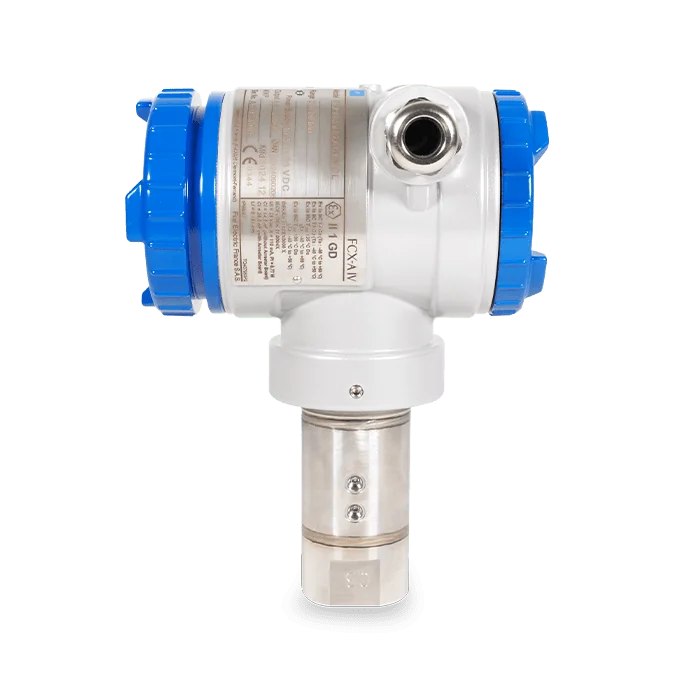

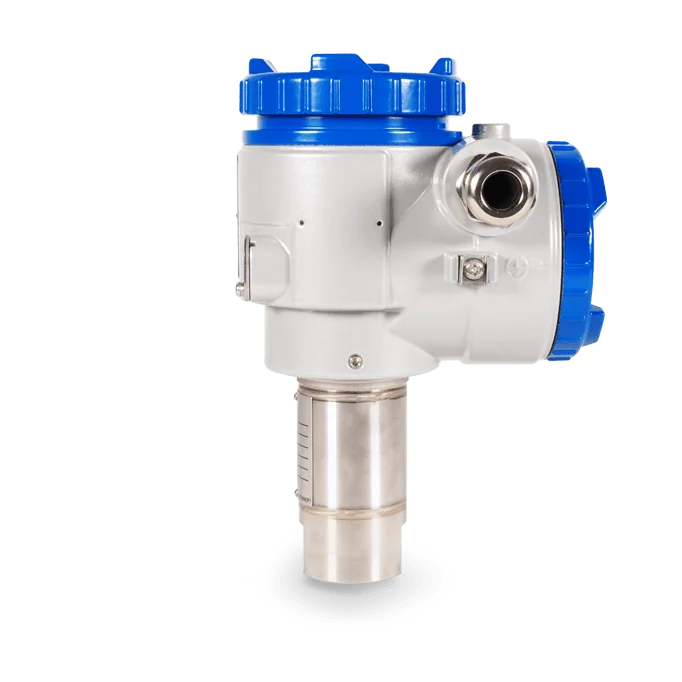

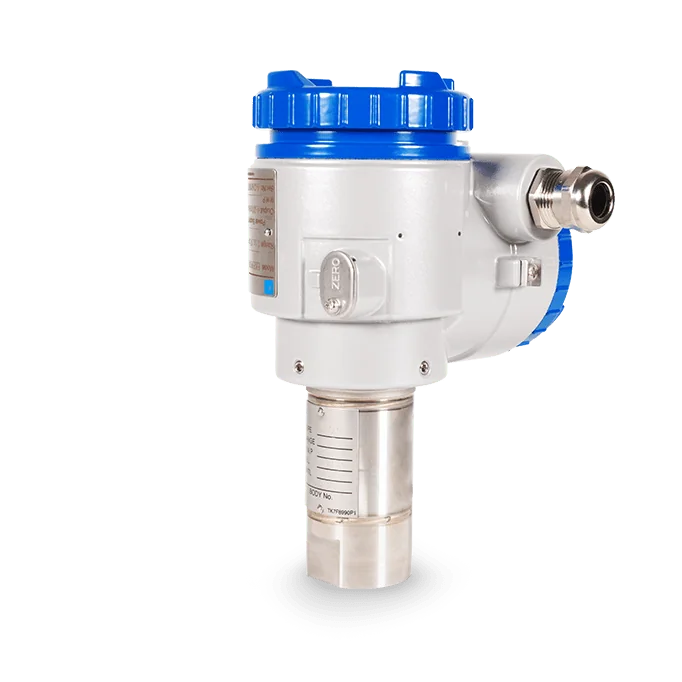

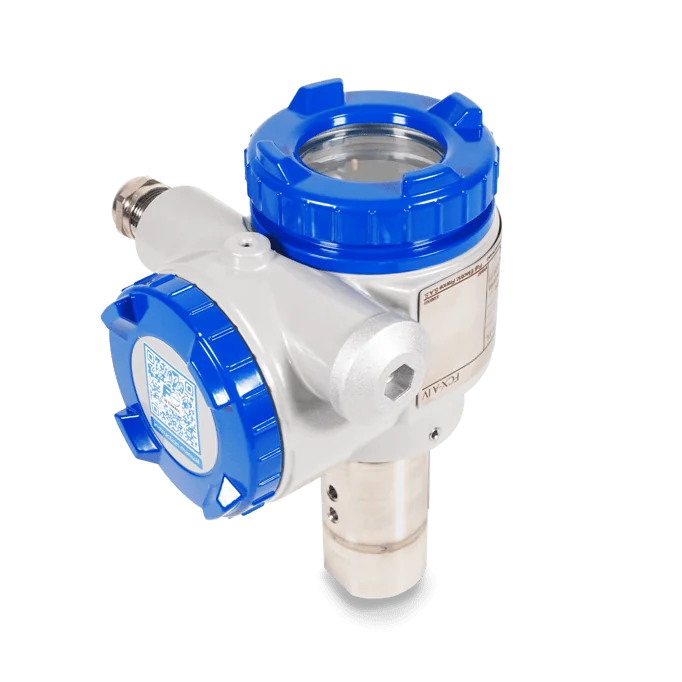

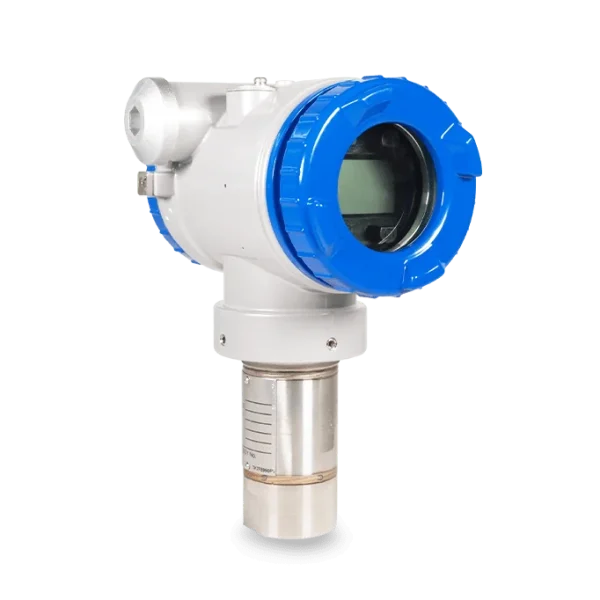

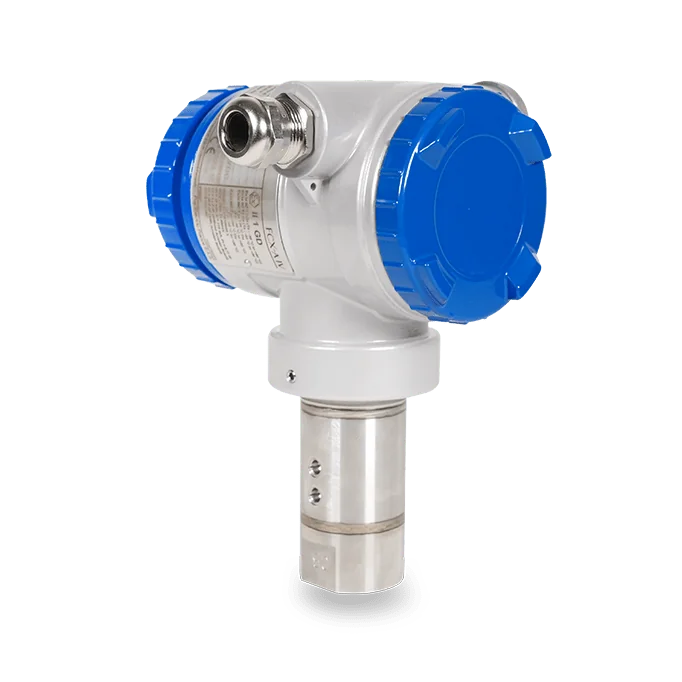

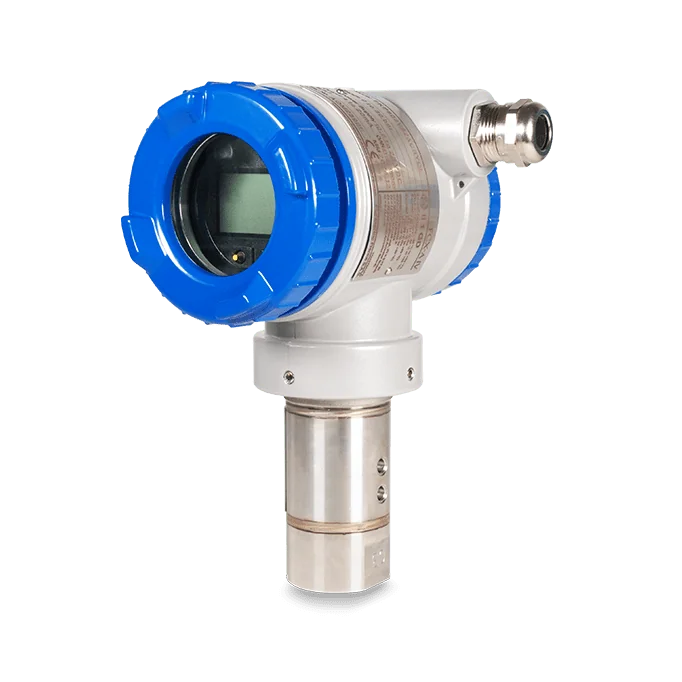

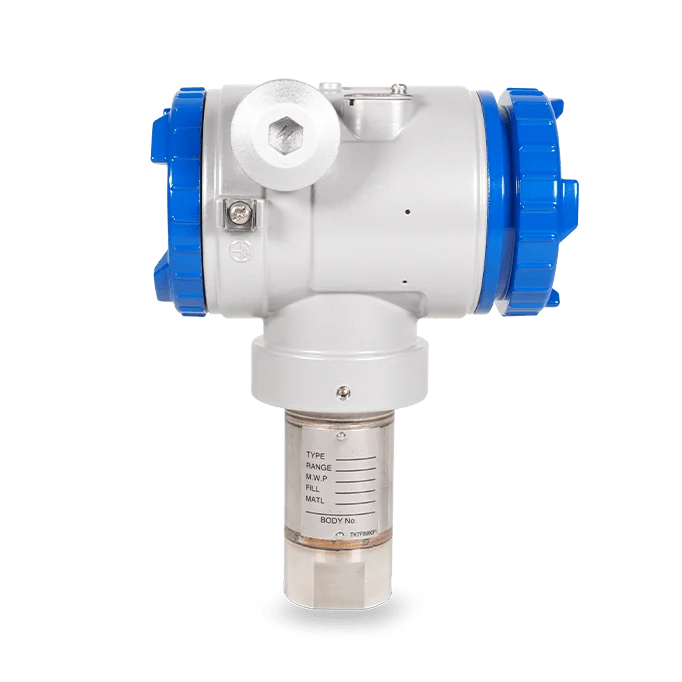

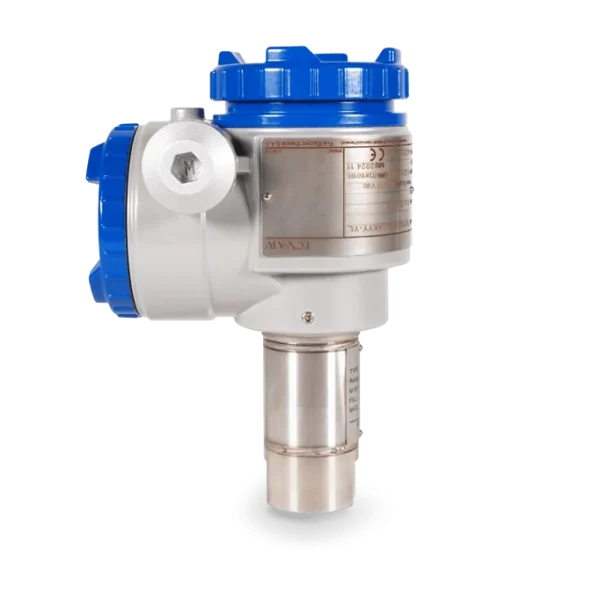

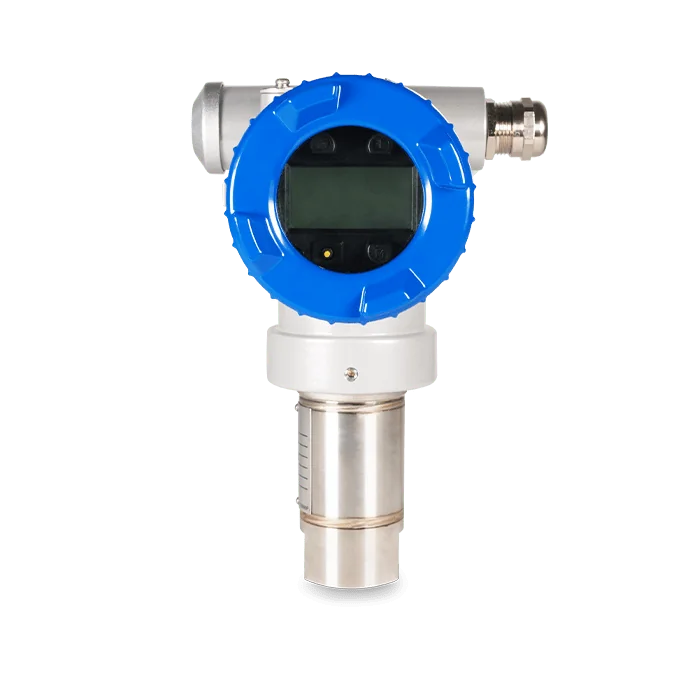

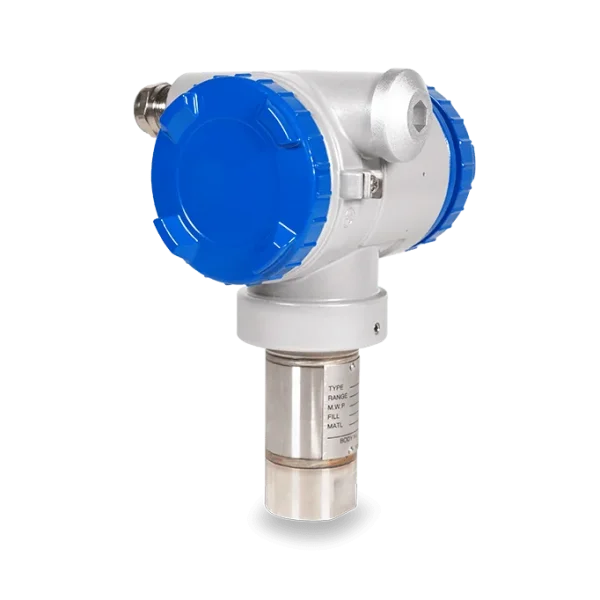

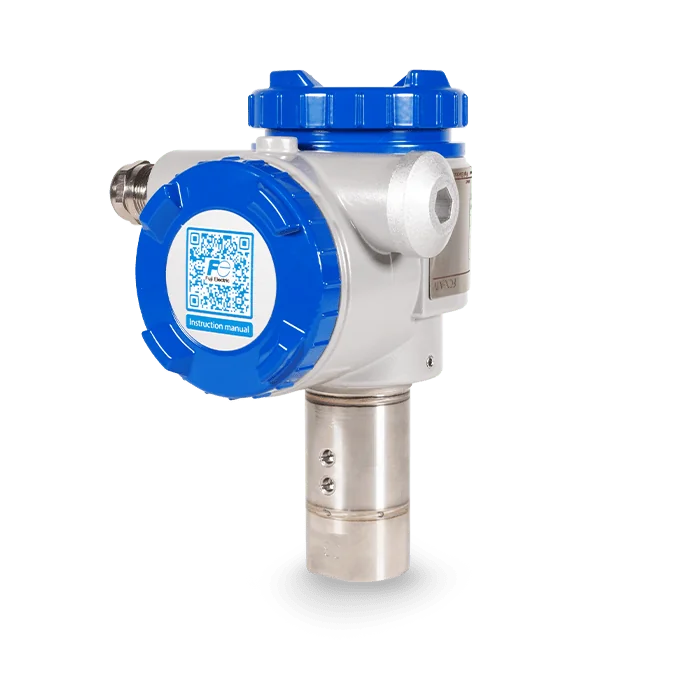

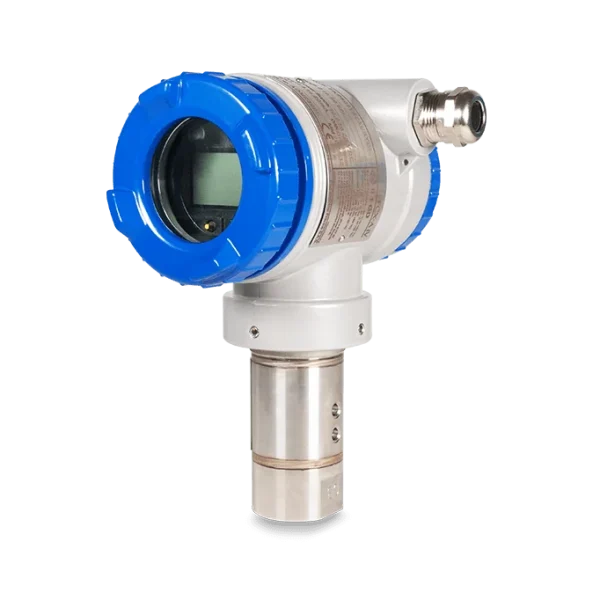

Fuji Electric manometrinis slėgio jutiklis – FKP
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 2
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 3
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 4
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 5
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 6
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 7
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 8
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 9
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 10
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 11
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 12
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 13
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 14
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 15
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 16
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 17
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 18
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 19
Fuji Electric manometrinis slėgio jutiklis – FKP - Paveikslėlis 20

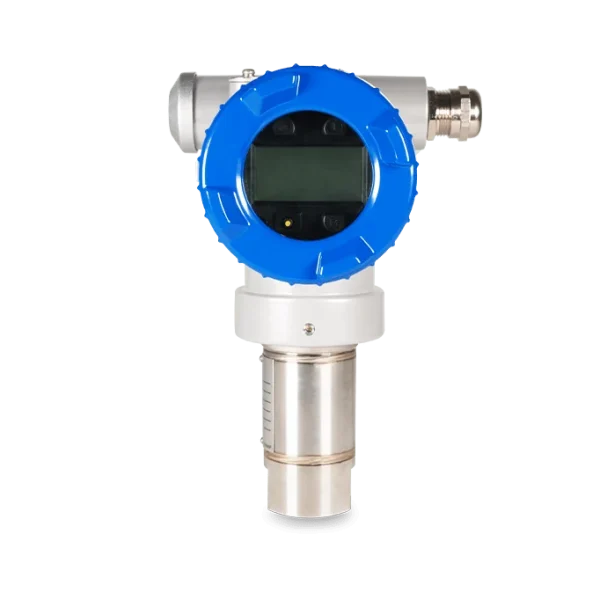

Fuji Electric manometrinis slėgio jutiklis – FKP

Slėgio jutikliai

Pritaikymo sritys

Manometrinis slėgio jutiklis FKP matuoja dujų arba skysčio slėgį atmosferinio slėgio atžvilgiu ir gali būti naudojamas pramoniniuose procesuose, tokiuose kaip naftos ir dujų pramonė, chemijos pramonė, elektros energijos gamyba ir vandens valymas.

Savybės

  • Ilgalaikis stabilumas
  • Didelis pakartojamumas ir tikslumas
  • Platus matavimo diapazonas
  • Lengvas montavimas ir naudojimas
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Korpusas

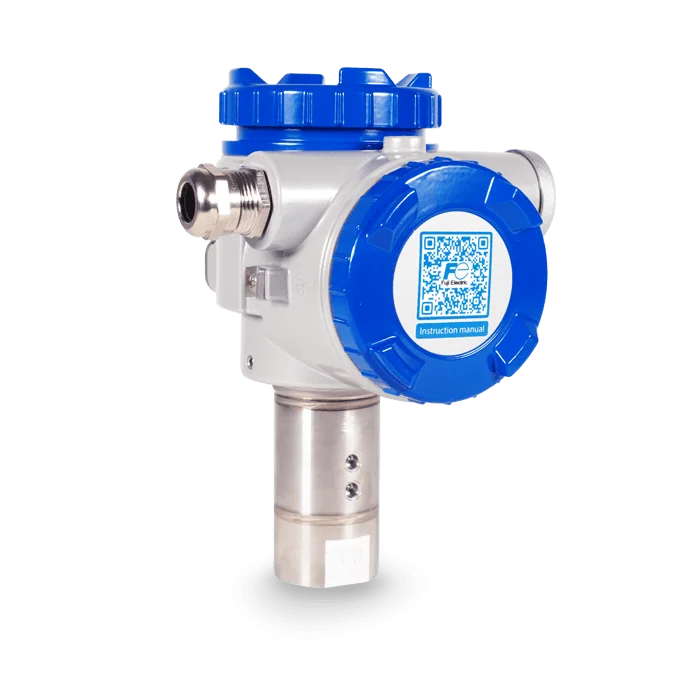

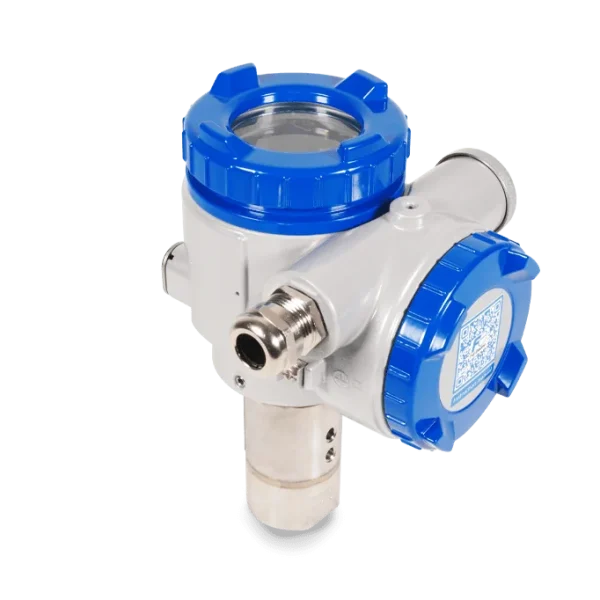

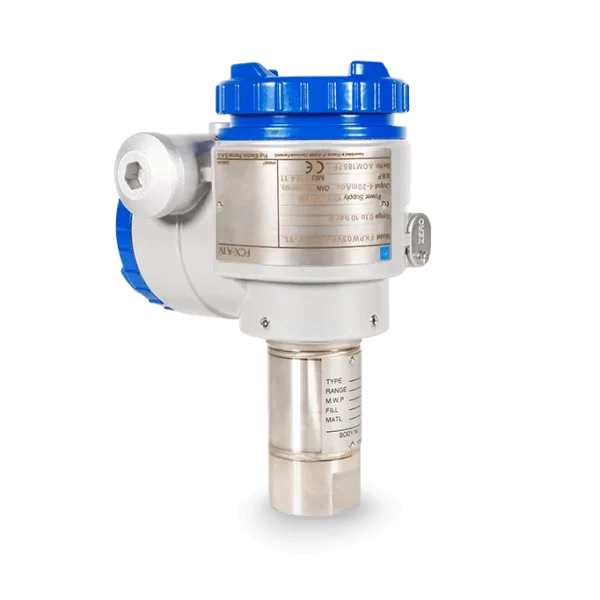

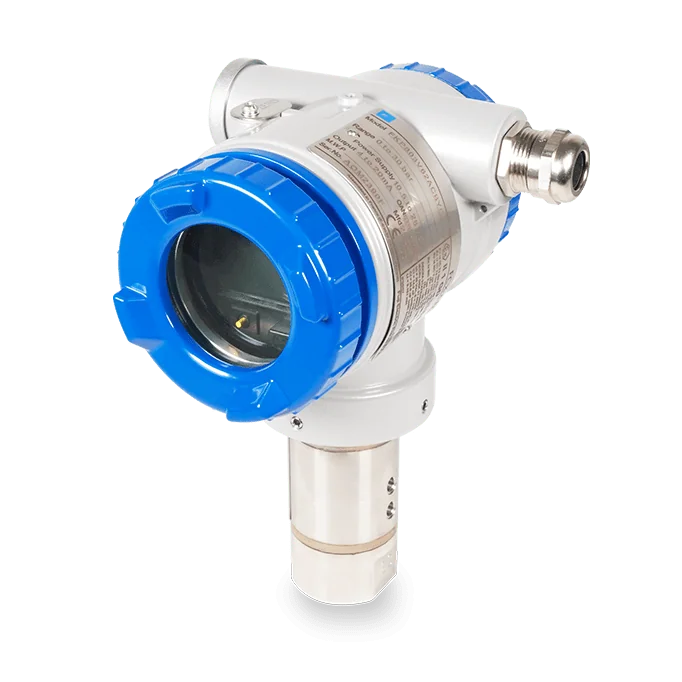

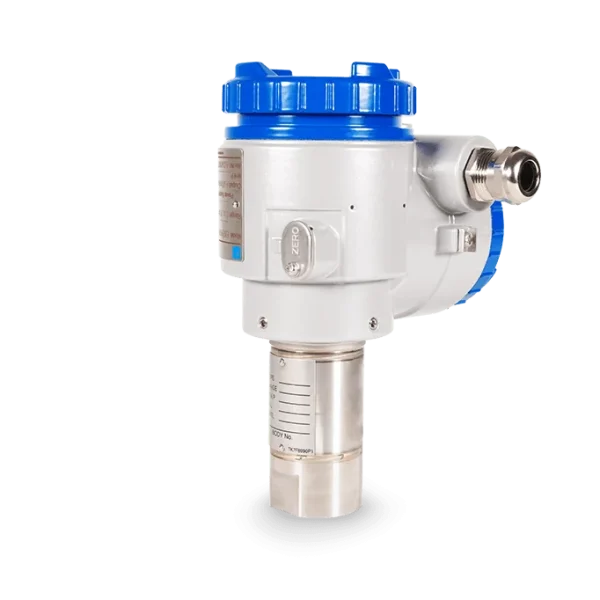

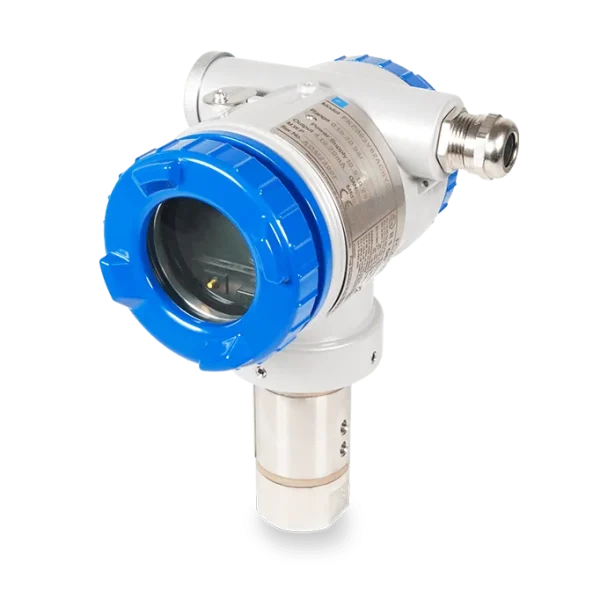

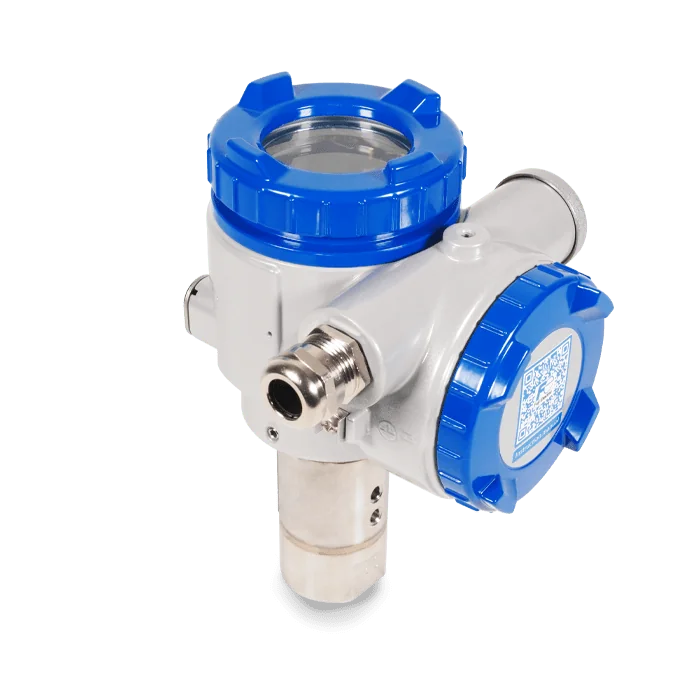

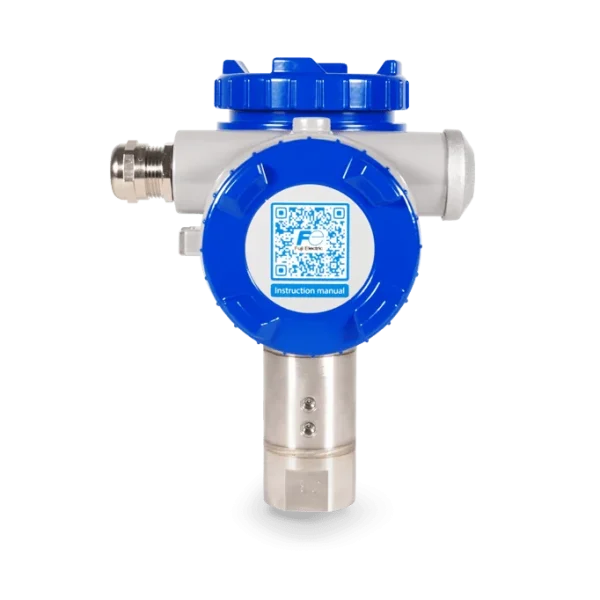

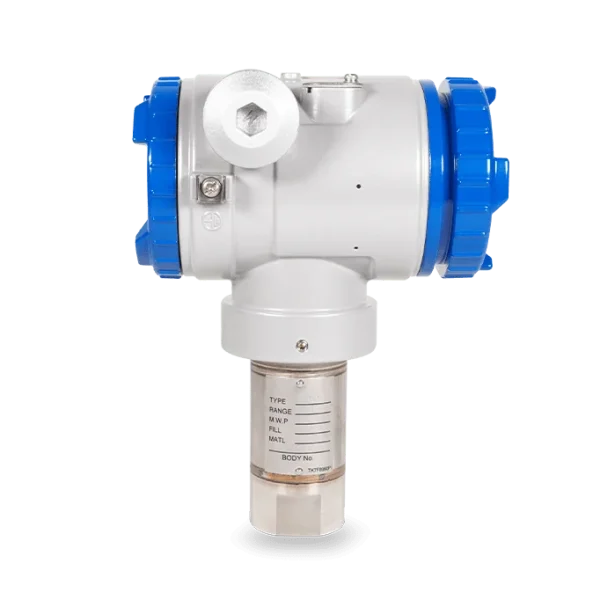

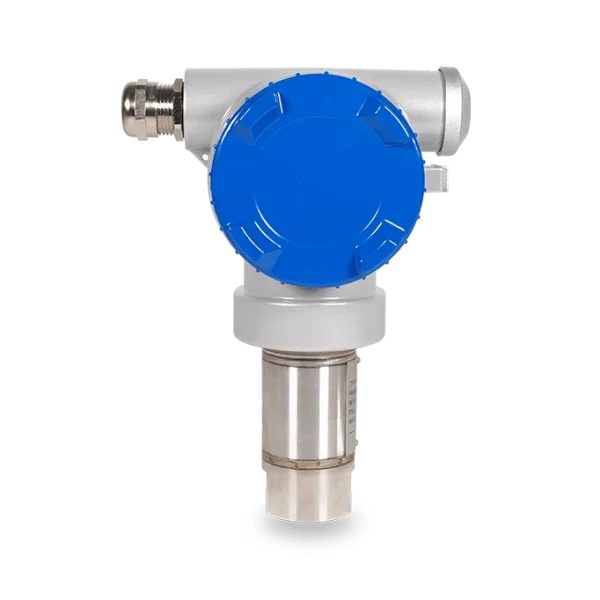

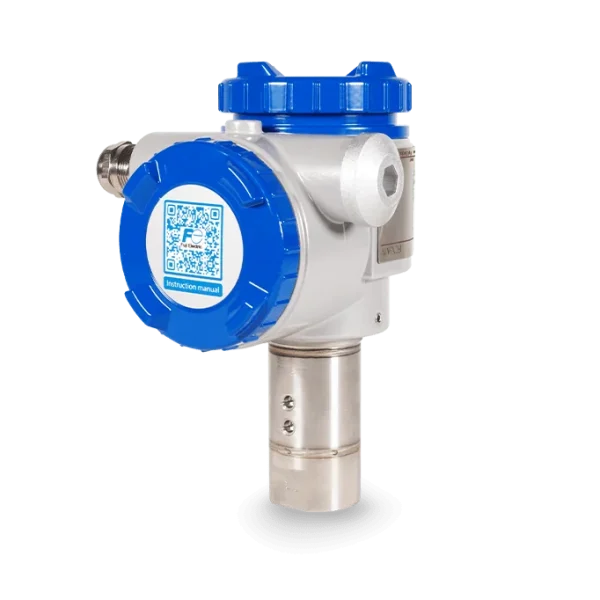

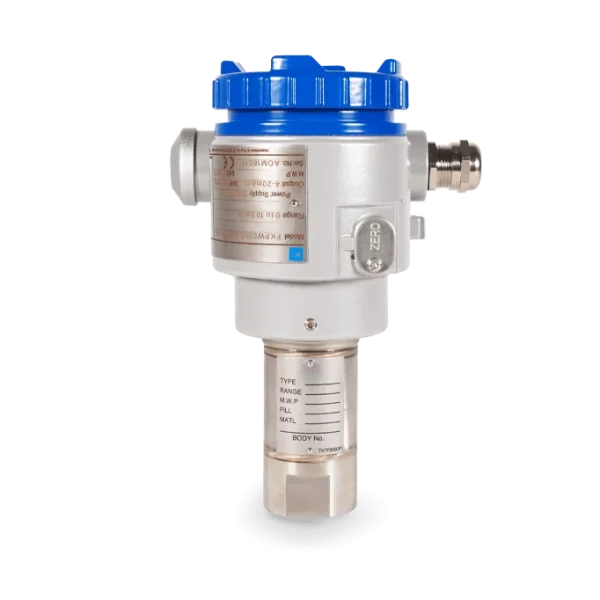

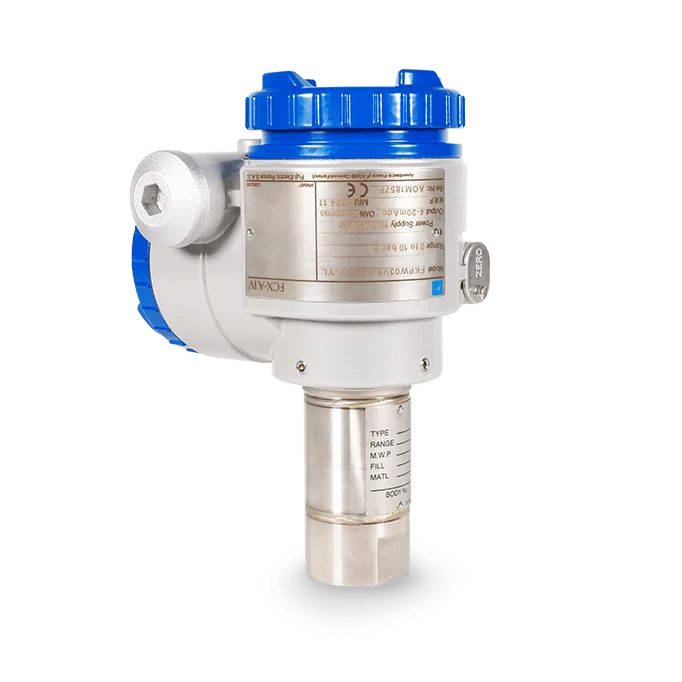

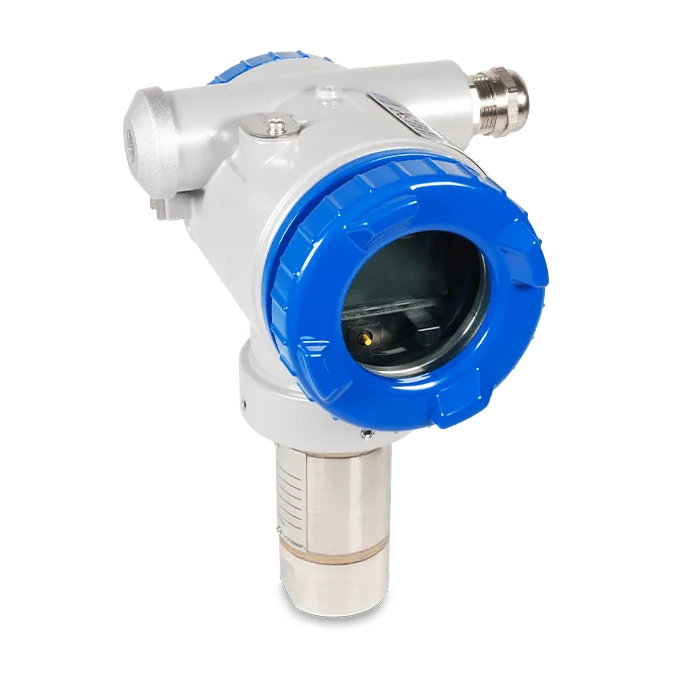

    L formos arba T formos korpusas

  • Matavimo diapazonai (kPa) [e.maks.]

    130
    500
    3000
    10000

  • Svoris (be indikatoriaus)

    1,7 kg

  • Tikslumas

    ±0,1 % nuo nustatyto matavimo diapazono – kaip standartas.

  • Su procesu besiliečiantys paviršiai

    Nerūdijantis plienas 316 L, Nerūdijantis plienas 316 L + auksavimas

  • Korpuso medžiagos

    Aliuminio lydinys su mažu vario kiekiu ir poliesterio danga arba nerūdijantis plienas 316 L

  • Membranos medžiagos

    Nerūdijantis plienas 316 L
    Hastelloy-C

  • Stabilumas

    ±0,2 % nuo maksimalios skalės 10 metų laikotarpiu (jei 6 skaitmuo yra "2", 3“, "4“)

  • Pakėlimas / Sumažinimas

    Nuo –100 % iki +100 % maksimalios skalės

  • Skalės nustatymo diapazonas

    nuo 1 iki 1/100 maksimalios skalės

  • Matavimo ciklas

    40 ms

  • Ryšio protokolas

    HART™ 7 ryšio protokolas

  • Proceso temperatūra

    nuo +40 °C iki +120 °C (yra versijų aukštesnėms temperatūroms)

  • Aplinkos temperatūra

    nuo –40 °C iki +85 °C

  • Maitinimo šaltinis

    10,5–45 V DC

  • Išvesties signalas / Apkrovos varža

    4–20 mA / 250 Ω (tipinė)

  • Slopinimas

    reguliuojamas nuo 0,04 iki 32 s

  • Nulinio taško ir diapazono sureguliavimas

    Per išorinį jutiklio varžtą, Vietinį trijų mygtukų ekraną arba HART™ protokolą

  • Elektros prijungimai

    M20×1,5" / 1/2 – 14 NPT / Pg13,5

  • Pasirinkimai / Papildomos galimybės

    Skaitmeninis indikatorius, nuriebalinimo apdorojimas, naudojimas su deguonimi (oxygen service), naudojimas su chloru (chlorine service), papildoma nerūdijančiojo plieno identifikacinė plokštelė

GALIMI MODELIAI

Prekės kodas Elektrinis prijungimas Skaitmeninis indikatorius Matavimo skalė Patvirtinimas Prijungimo būdas Kaina
FKP604V6-AXAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 100 bar ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKP604V6-AXAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 100 bar ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKP604V6-AKAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 100 bar ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKP604V6-AKAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 100 bar ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKP604V6-AAAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 100 bar Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKP604V6-AAAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 100 bar Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKP603V6-AXAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 30 bar ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKP603V6-AXAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 30 bar ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKP603V6-AKAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 30 bar ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKP603V6-AKAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 30 bar ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKP603V6-AAAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 30 bar Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKP603V6-AAAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 30 bar Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKP604V6-2XAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 100 bar ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKP604V6-2XAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 100 bar ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKP604V6-2KAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 100 bar ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKP604V6-2KAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 100 bar ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKP604V6-2AAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 100 bar Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKP604V6-2AAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 100 bar Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKP603V6-2XAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 30 bar ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKP603V6-2XAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 30 bar ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKP603V6-2KAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 30 bar ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKP603V6-2KAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 30 bar ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKP603V6-2AAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 30 bar Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKP603V6-2AAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 30 bar Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKP804V6-AXAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 100 bar ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKP804V6-AXAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 100 bar ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKP804V6-AKAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 100 bar ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKP804V6-AKAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 100 bar ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKP804V6-AAAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 100 bar Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKP804V6-AAAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 100 bar Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKP803V6-AXAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 30 bar ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKP803V6-AXAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 30 bar ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKP803V6-AKAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 30 bar ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKP803V6-AKAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 30 bar ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKP803V6-AAAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 30 bar Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKP803V6-AAAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 30 bar Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKP804V6-2XAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 100 bar ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKP804V6-2XAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 100 bar ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKP804V6-2KAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 100 bar ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKP804V6-2KAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 100 bar ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKP804V6-2AAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 100 bar Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKP804V6-2AAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 100 bar Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKP803V6-2XAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 30 bar ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKP803V6-2XAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 30 bar ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKP803V6-2KAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 30 bar ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKP803V6-2KAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 30 bar ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKP803V6-2AAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 30 bar Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKP803V6-2AAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 30 bar Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)

DOKUMENTAI

  • Sertifikatas: SIL FCX-AIV-V6 serijos slėgio siųstuvai

    198.3 KB

    Parsisiųsti

  • Sertifikatas: UKCA atitikties deklaracija FCX-AIV-V6 serijos slėgio siųtuvams

    1.22 MB

    Parsisiųsti

  • Instrukcija: Slėgio siųstuvai FCX-AIV V6

    7.97 MB

    Parsisiųsti

  • Programinė įranga: Windows“ USB/HART modemo tvarkyklės slėgio siųtuvui FCX

    63.57 KB

    Parsisiųsti

  • Programinė įranga: Slėgio siųtuvo konfigūravimas – FDT DTM paketas FCX V4, V5, VG, V6 serijoms

    7.06 MB

    Parsisiųsti

  • Techninė specifikacija: Su membraniniais sandarikliais slėgio siųstuvas FCX-AIV V6 FKP, FKH

    1.62 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai FCX-AIV V6 serija

    6.65 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai

    15.17 MB

    Parsisiųsti

  • Brošiūra: Priemonės energijai ir aplinkai

    4.01 MB

    Parsisiųsti

  • Techninė specifikacija: Manometrinis slėgio siųstuvas FCX-AIV V6 FKP

    1015.67 KB

    Parsisiųsti
