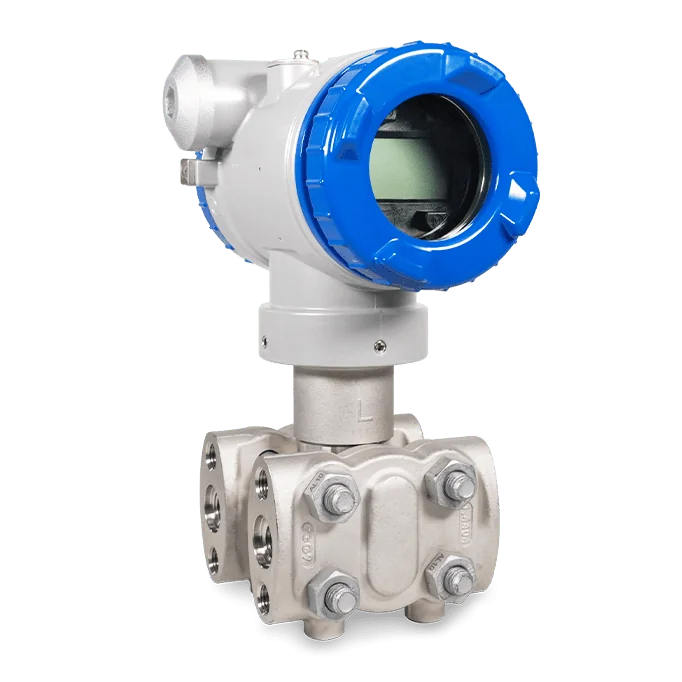

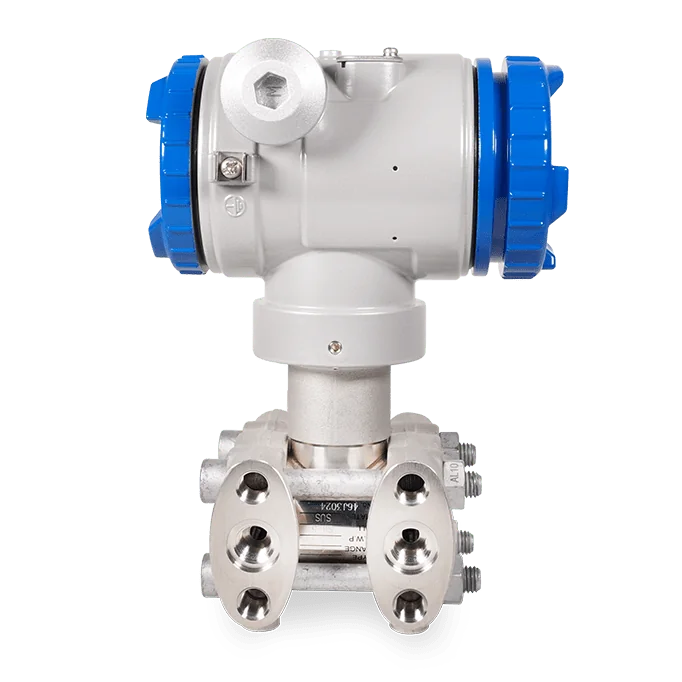

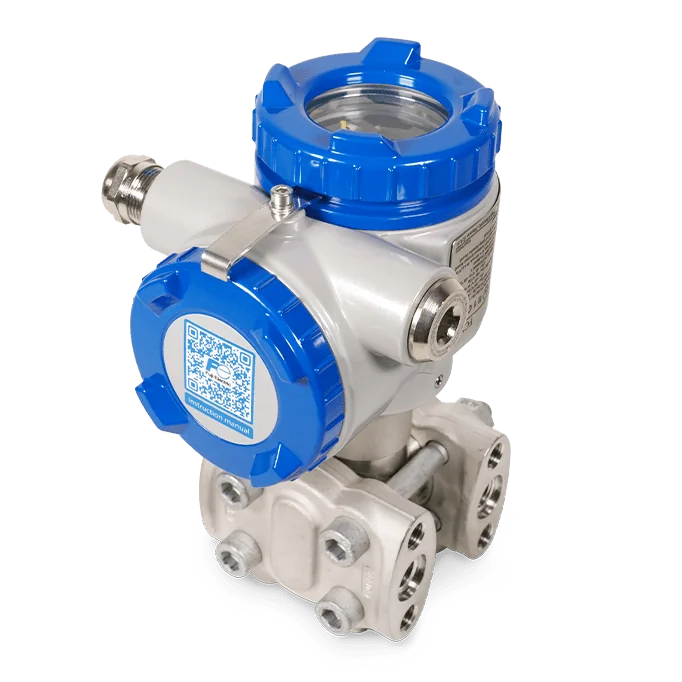

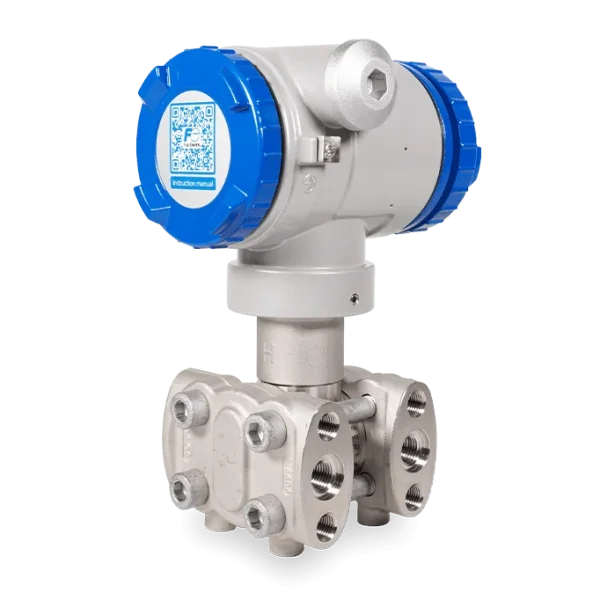

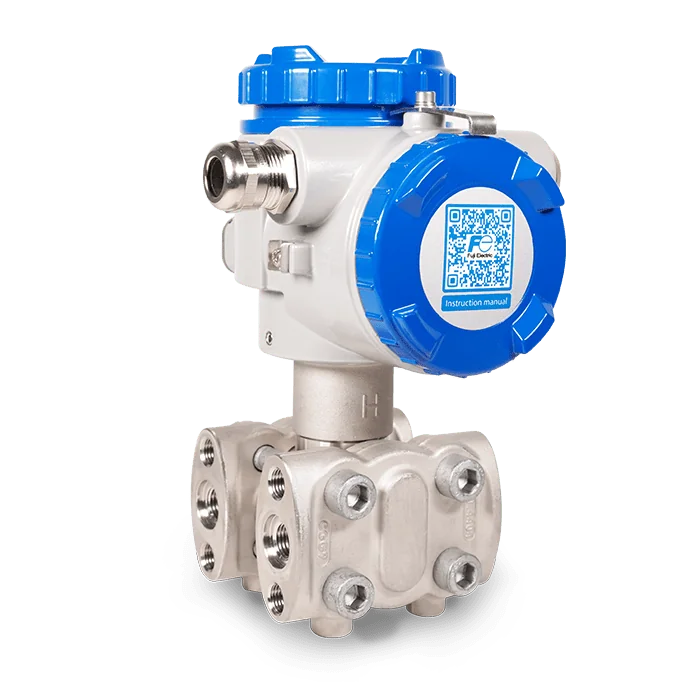

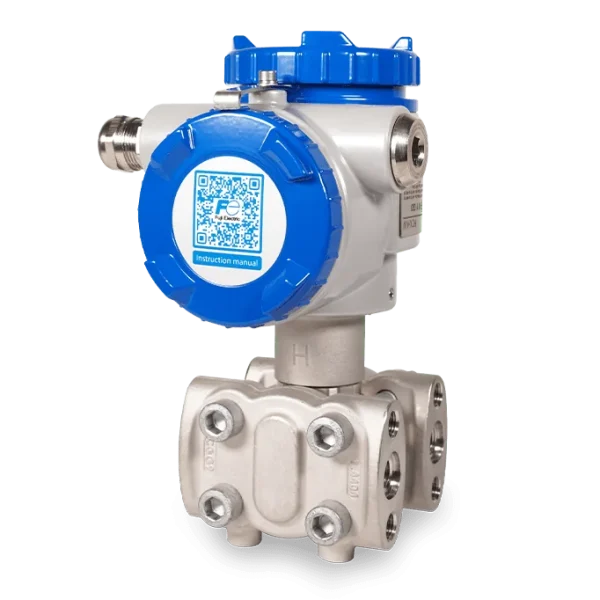

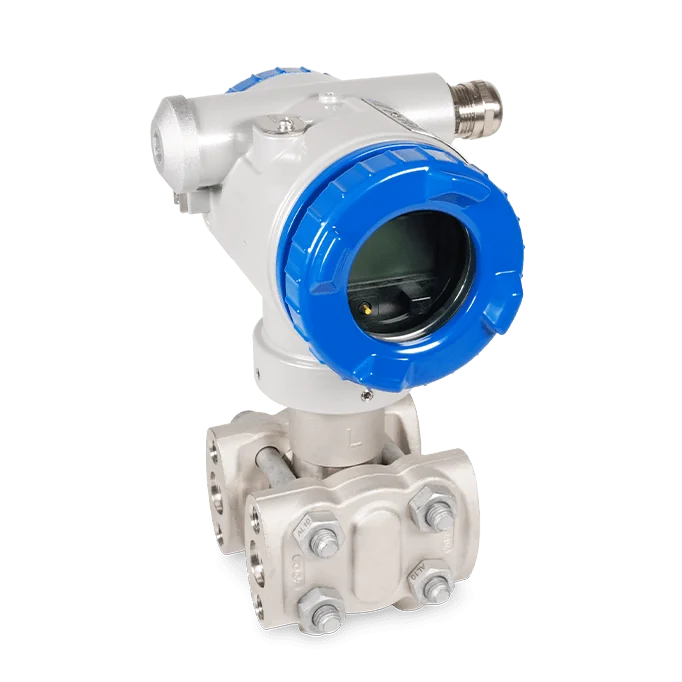

differential pressure transmitter FKC
differential pressure transmitter FKC
differential pressure transmitter FKC
differential pressure transmitter FKC
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 5
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 6
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 7
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 8
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 9
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 10
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 11
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 12
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 13
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 14
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 15
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 16
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 17
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 18
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 19
Fuji Electric differencinio slėgio jutiklis – FKC - Paveikslėlis 20

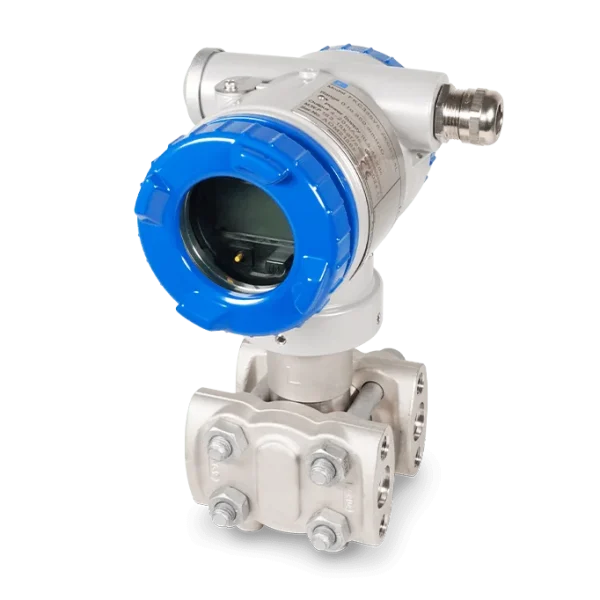

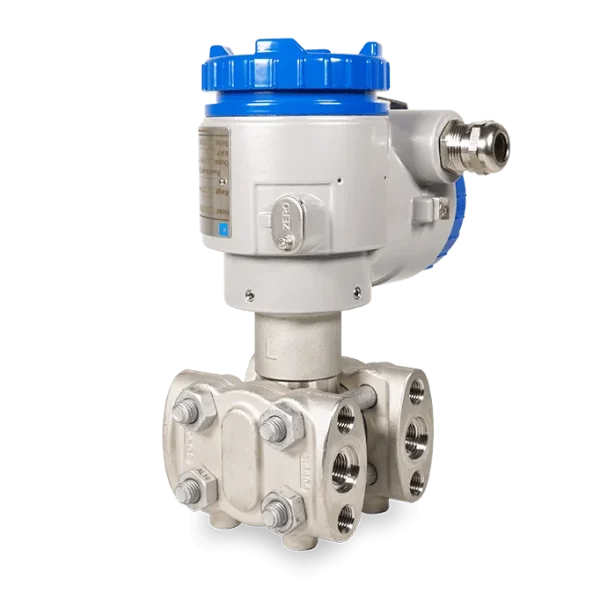

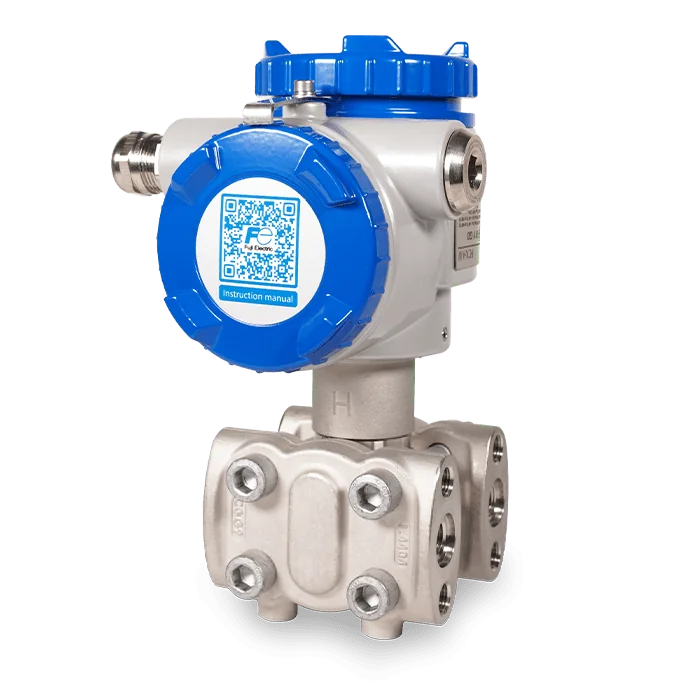

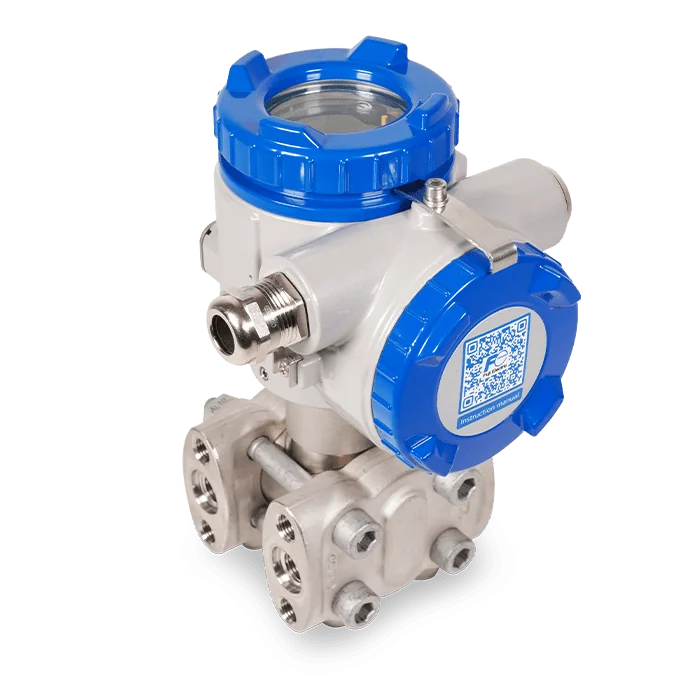

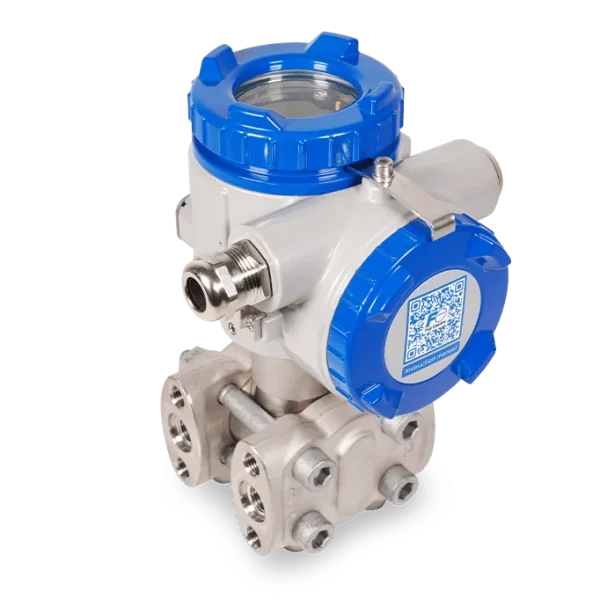

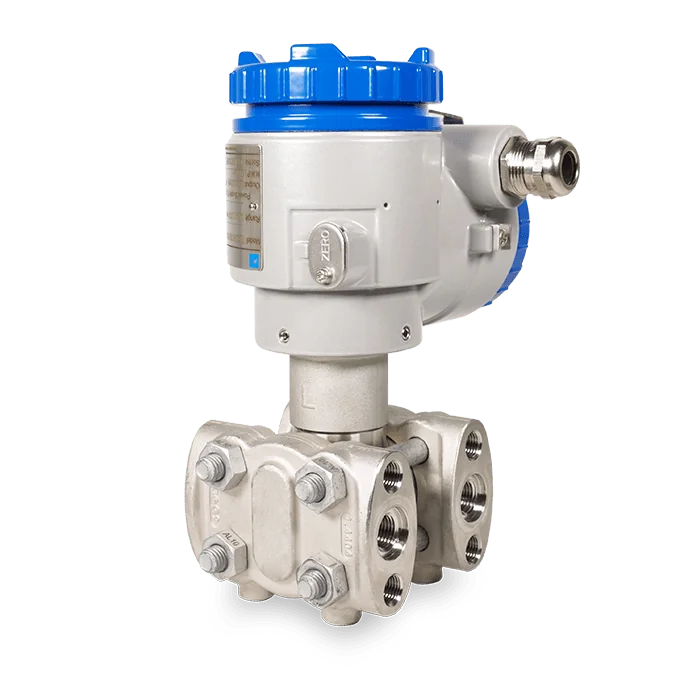

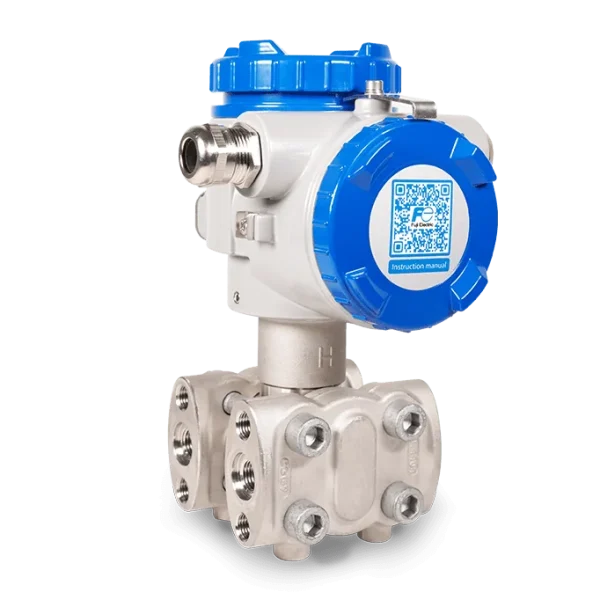

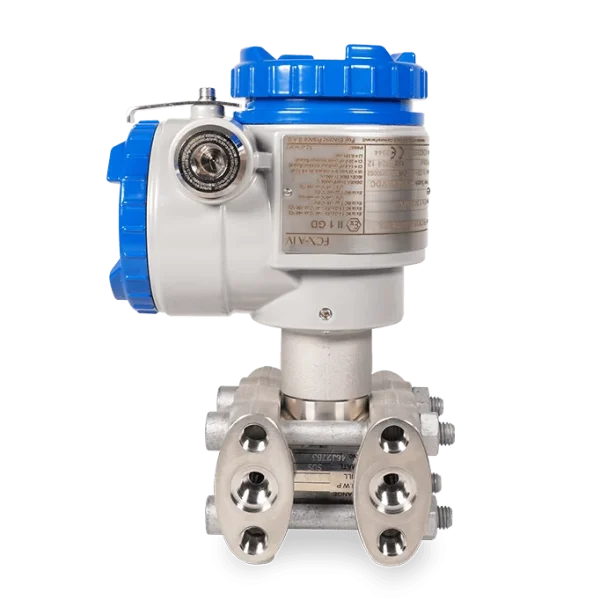

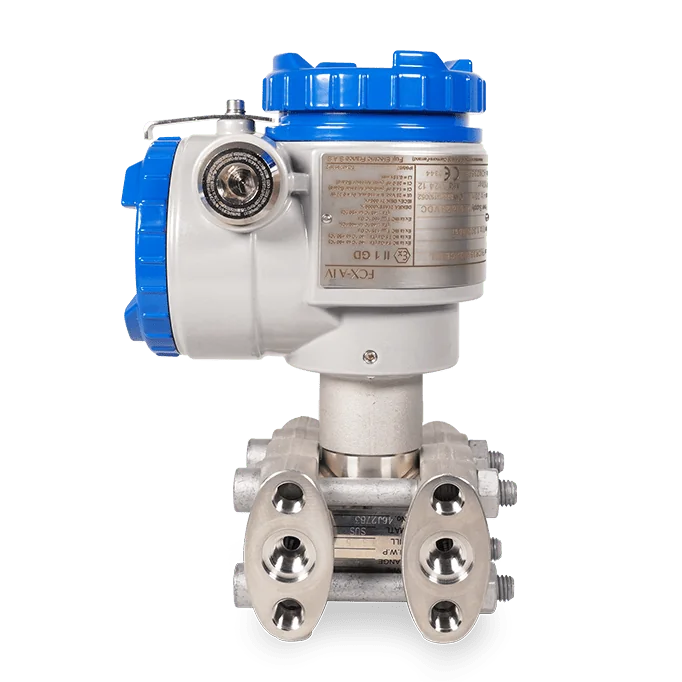

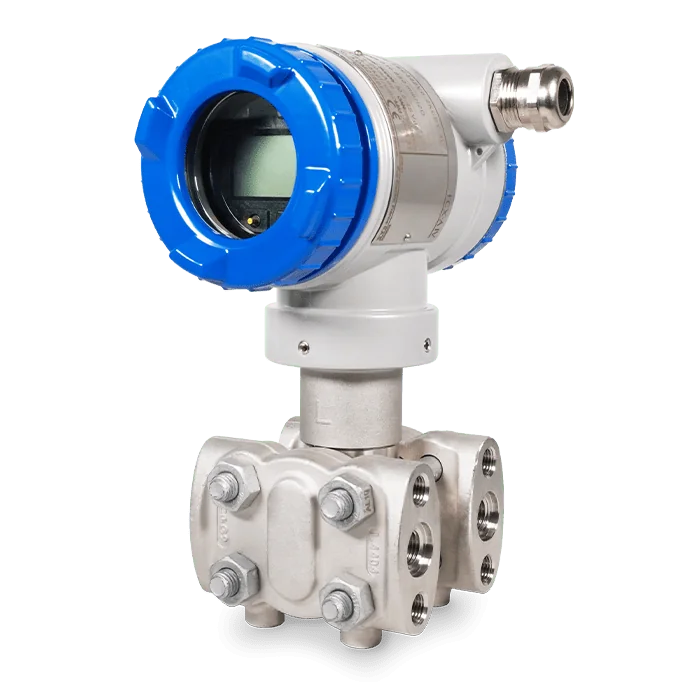

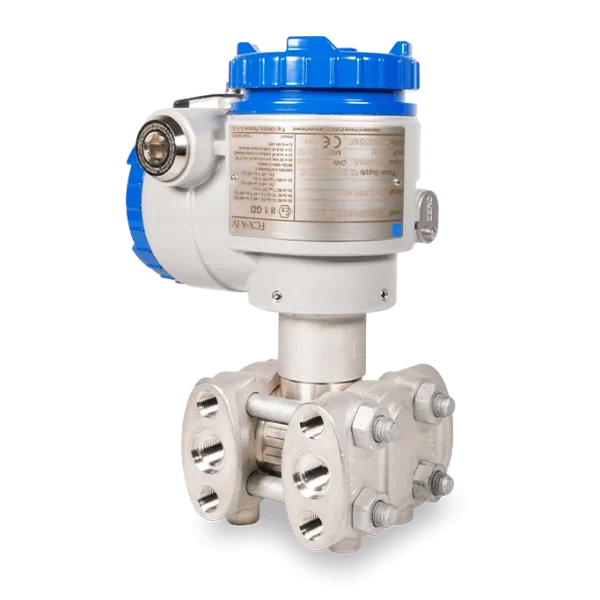

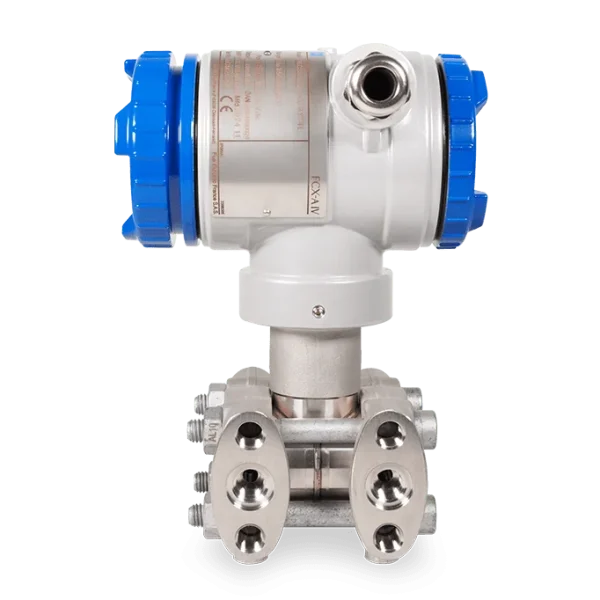

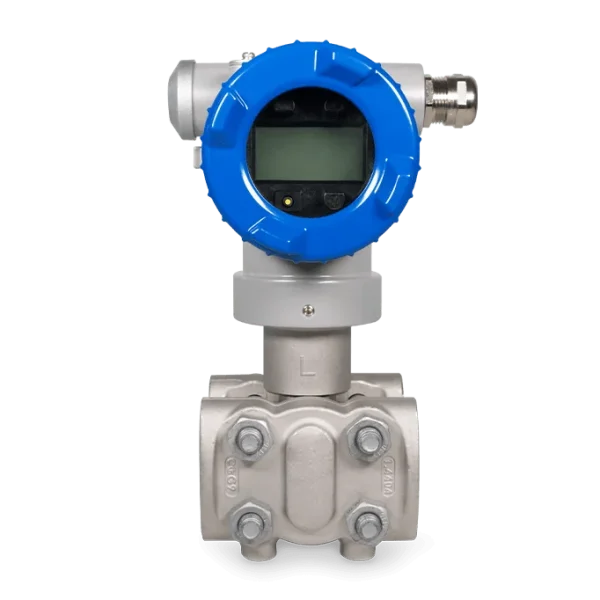

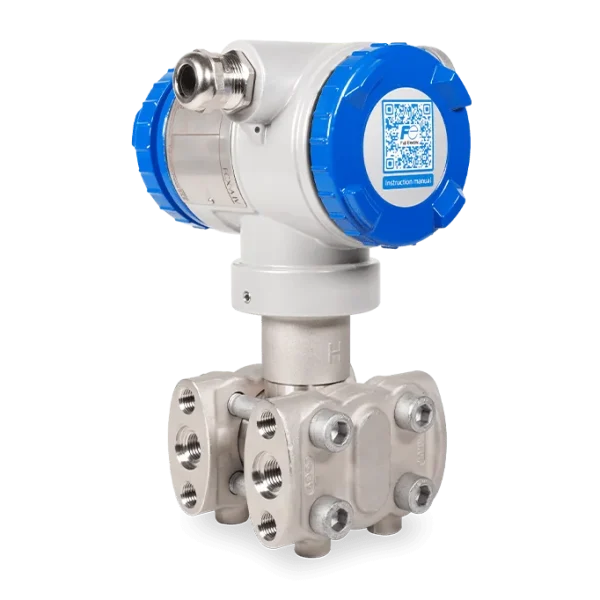

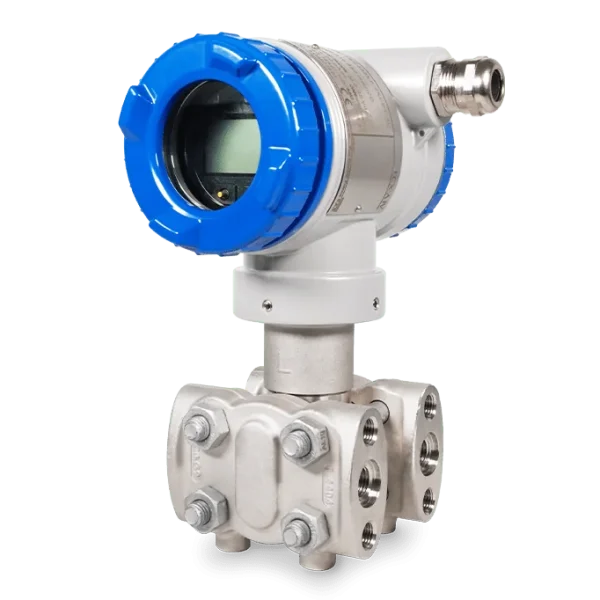

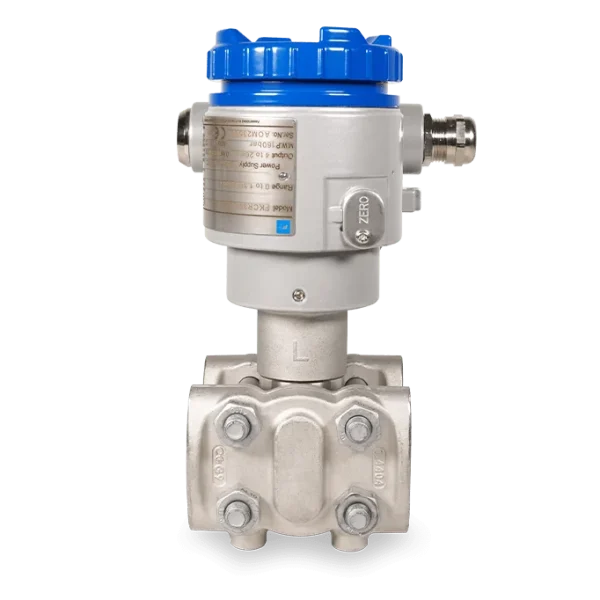

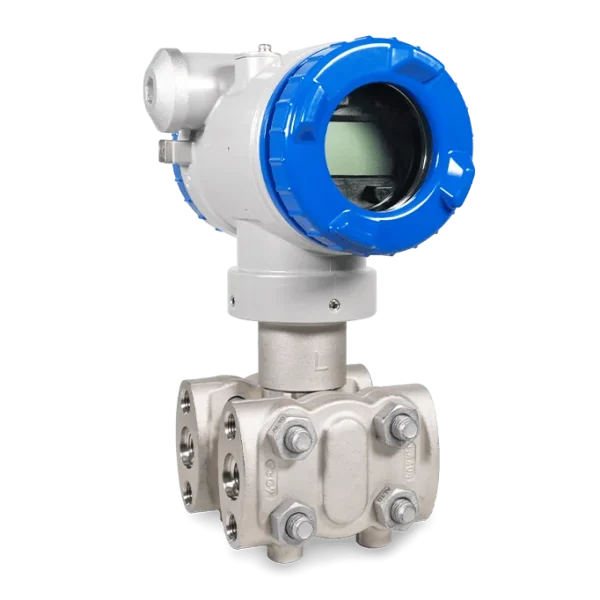

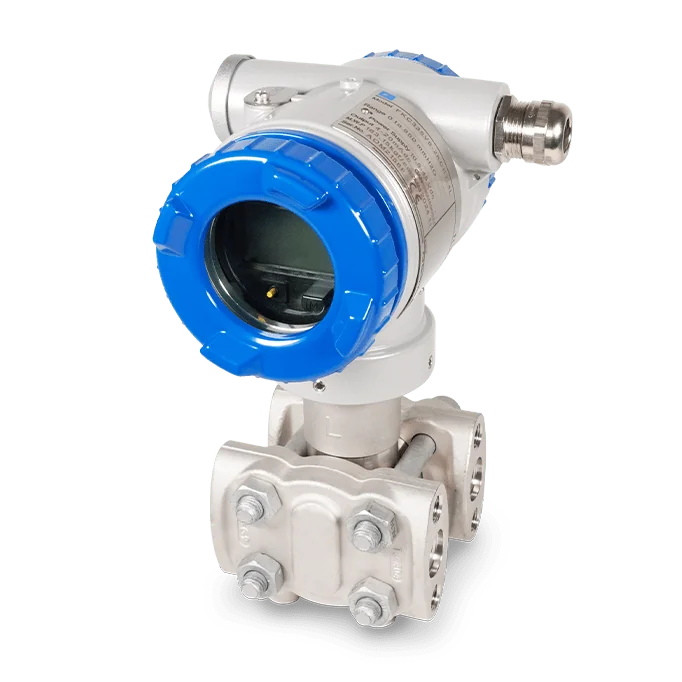

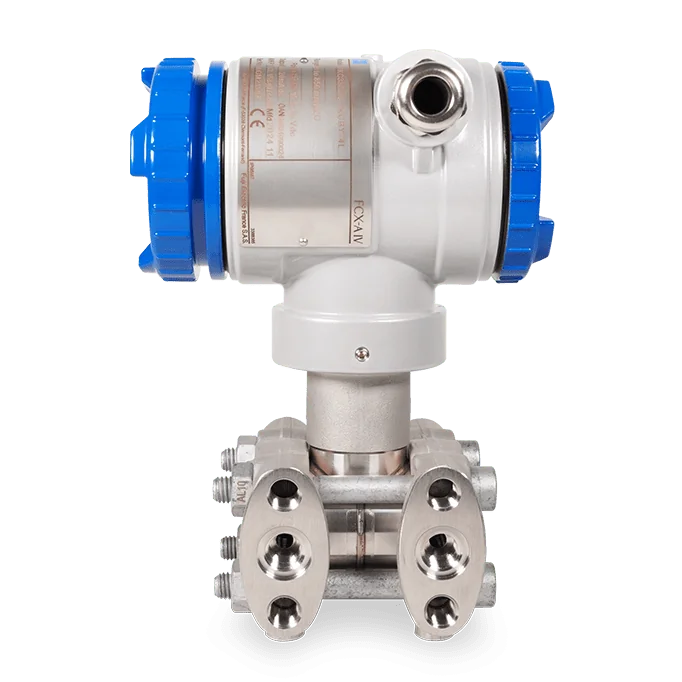

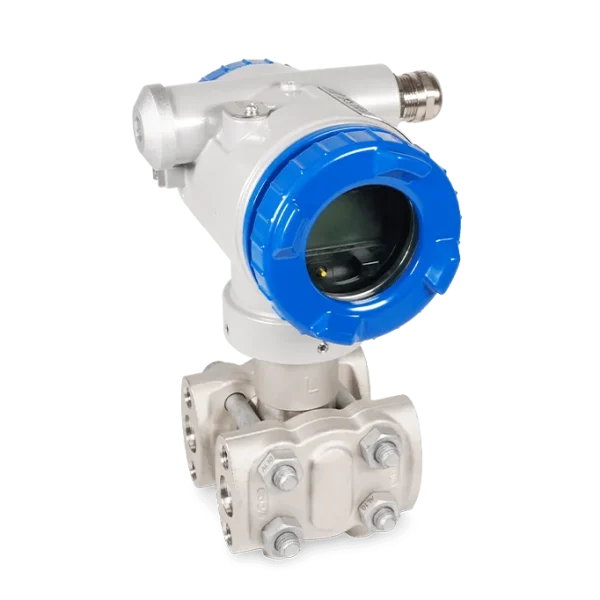

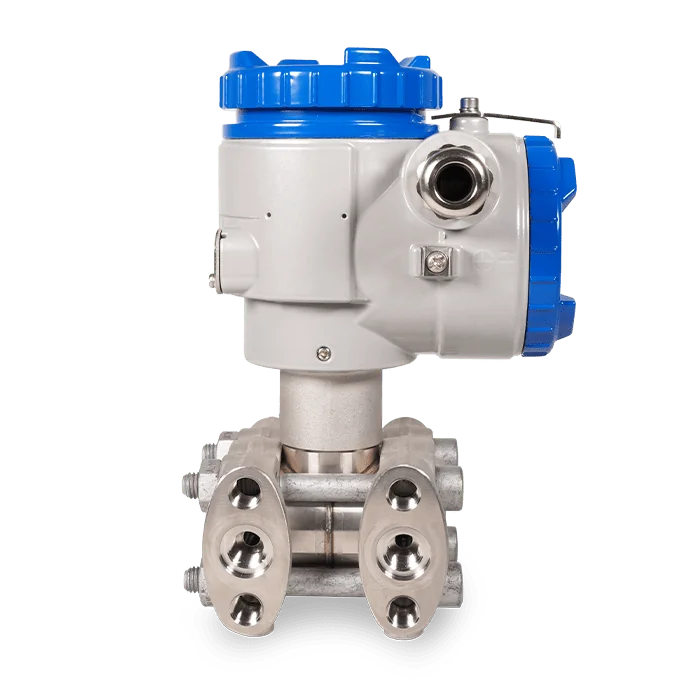

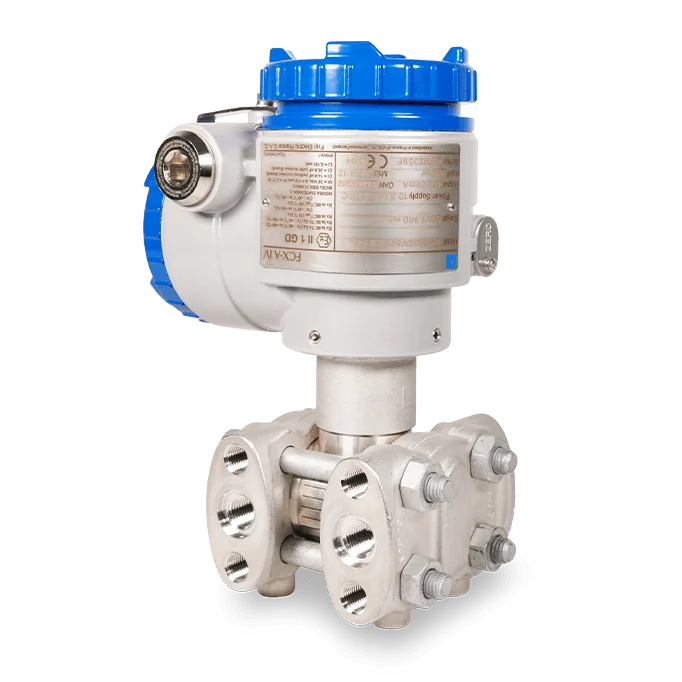

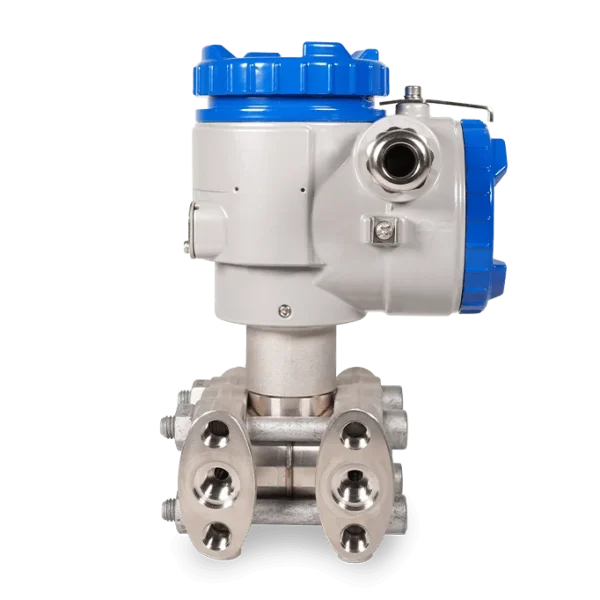

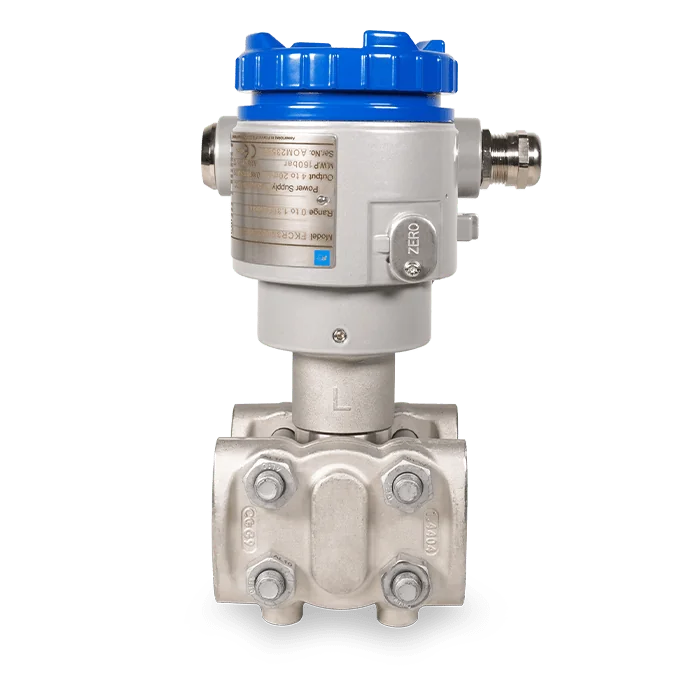

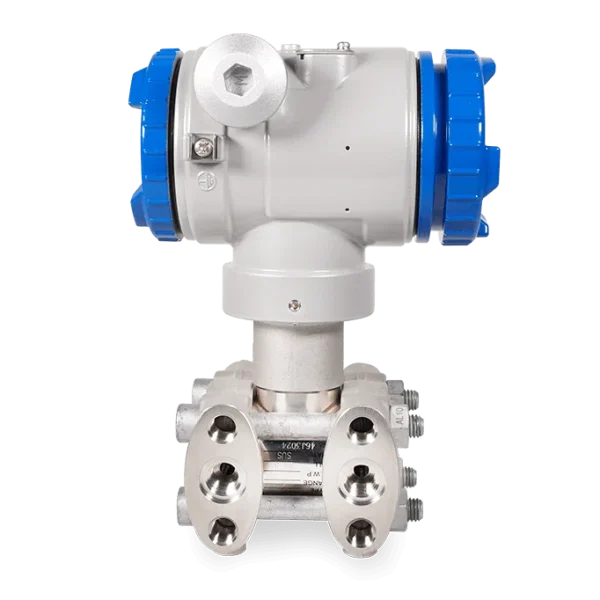

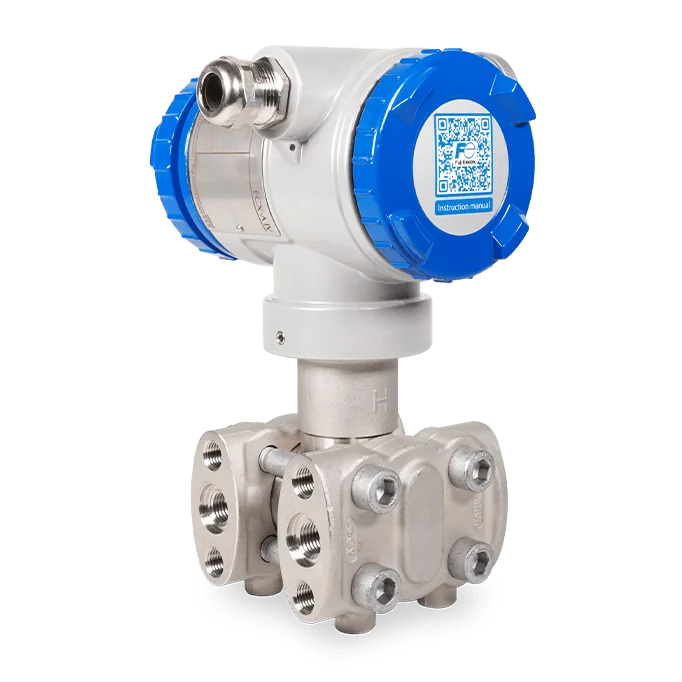

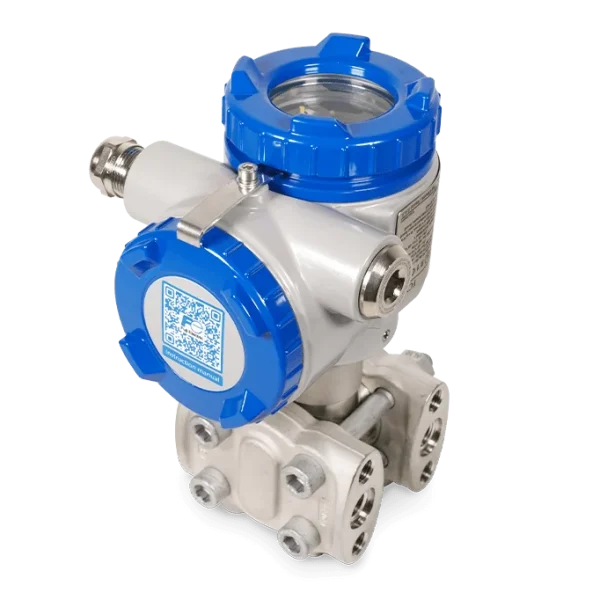

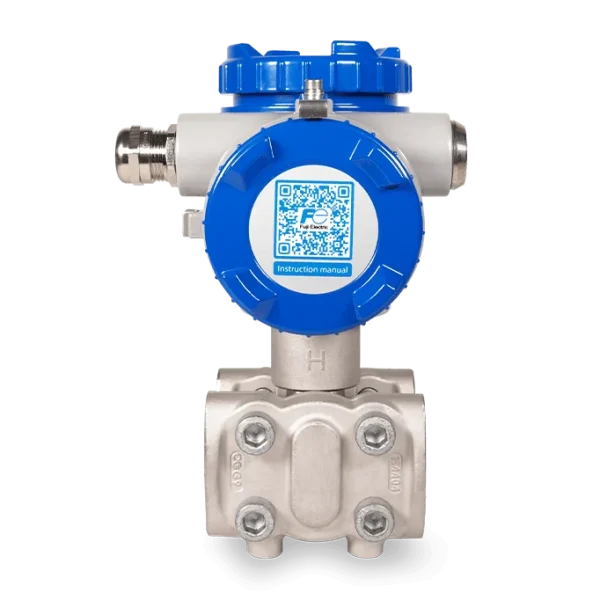

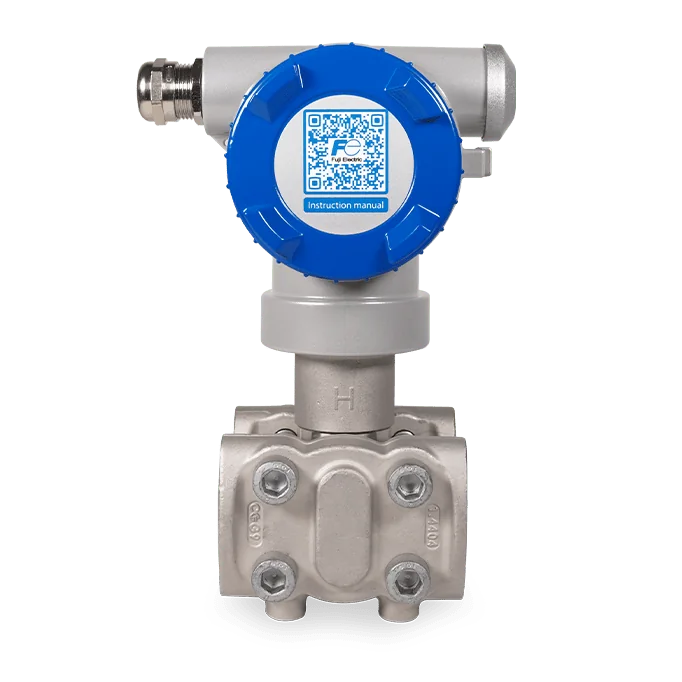

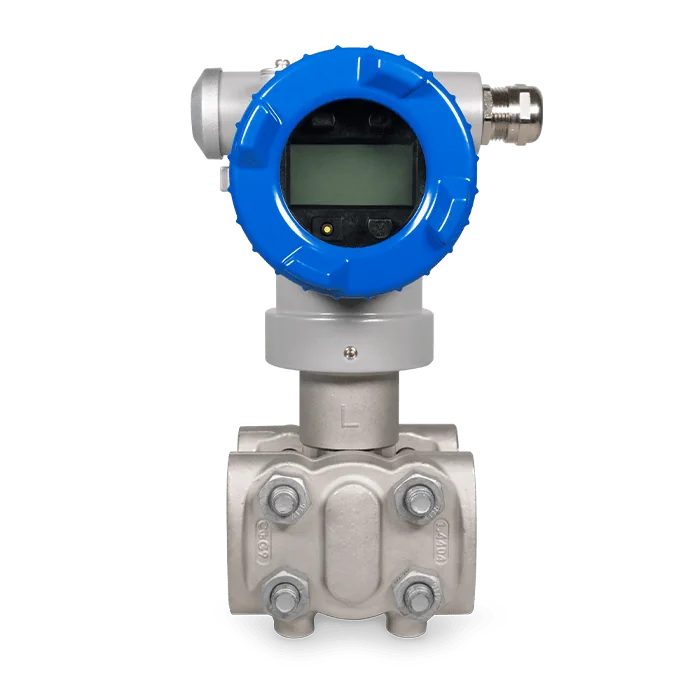

Fuji Electric differencinio slėgio jutiklis – FKC

Slėgio jutikliai

Taikymo sritys

Diferencinio slėgio jutiklis FKC naudojamas įvairiose srityse, tokiose kaip lygio matavimas, srauto matavimas, tankio matavimas, filtravimas ir fazių ribos matavimas.

Savybės

  • Didelis matavimo tikslumas
  • Galimybė matuoti tiek labai žemus, tiek labai aukštus statinius slėgius
  • Atsparumas ekstremalioms temperatūroms ir atšiaurioms aplinkos sąlygoms
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Korpusas

    L formos arba T formos korpusas

  • Matavimo diapazonai (kPa) [e.maks.]

    1
    6
    32
    130
    500
    3000
    20000

  • Svoris (be indikatoriaus)

    3,1 kg

  • Tikslumas

    ±0,065 % nustatyto matavimo diapazono (standartinė versija). Papildomai galima ±0,04 % tikslumo opcija.

  • Su procesu besiliečiantys paviršiai

    Nerūdijantis plienas 316 L, Hastelloy-C, Monelis, Tantalue, Nerūdijantis plienas 316 L + auksavimas, Monelio danga, Tantalue danga

  • Korpuso medžiagos

    Aliuminio lydinys su mažu vario kiekiu ir poliesterio danga arba nerūdijantis plienas 316 L

  • Membranos medžiagos

    Nerūdijantis plienas 316 L
    Hastelloy-C
    Monelis
    Tantalas
    Nerūdijantis plienas 316 L su auksavimu
    Auksavimas ir keramika

  • Stabilumas

    ±0,1 % nuo maksimalios skalės 10 metų laikotarpiu (skaitmeniui 6 = 3, 5, 6, 8 ir 9)

  • Pakėlimas / Sumažinimas

    Nuo –100 % iki +100 % maksimalios skalės

  • Skalės nustatymo diapazonas

    nuo 1 iki 1/100 maksimalios skalės

  • Matavimo ciklas

    40 ms

  • Ryšio protokolas

    HART™ 7 ryšio protokolas

  • Proceso temperatūra

    nuo +40 °C iki +120 °C (yra versijų aukštesnėms temperatūroms)

  • Aplinkos temperatūra

    nuo –40 °C iki +85 °C

  • Maitinimo šaltinis

    10,5–45 V DC

  • Išvesties signalas / Apkrovos varža

    4–20 mA / 250 Ω (tipinė)

  • Slopinimas

    reguliuojamas nuo 0,04 iki 32 s

  • Nulinio taško ir diapazono sureguliavimas

    Per išorinį jutiklio varžtą, Vietinį trijų mygtukų ekraną arba HART™ protokolą

  • Elektros prijungimai

    M20×1,5" / 1/2 – 14 NPT / Pg13,5

  • Pasirinkimai / Papildomos galimybės

    Skaitmeninis indikatorius, nuriebalinimo apdorojimas, naudojimas su deguonimi (oxygen service), naudojimas su chloru (chlorine service), papildoma nerūdijančiojo plieno identifikacinė plokštelė

GALIMI MODELIAI

Prekės kodas Elektrinis prijungimas Matavimo skalė Skaitmeninis indikatorius Patvirtinimas Kaina
FKCT35V6-AXKYY-4L 1/2"NPT Nuo 0 iki 1300 mbar Be indikatriaus ATEX – Sprogimui atspari konstrukcija
FKCT35V6-AKKYY-4L 1/2"NPT Nuo 0 iki 1300 mbar Be indikatriaus ATEX – Vidinis saugumas
FKCT35V6-AAKYY-4L 1/2"NPT Nuo 0 iki 1300 mbar Be indikatriaus Be patvirtinimo
FKCT35V6-2XKYY-4L 1/2"NPT Nuo 0 iki 1300 mbar Su indikatoriumi ATEX – Sprogimui atspari konstrukcija
FKCT35V6-2KKYY-4L 1/2"NPT Nuo 0 iki 1300 mbar Su indikatoriumi ATEX – Vidinis saugumas
FKCT35V6-2AKYY-4L 1/2"NPT Nuo 0 iki 1300 mbar Su indikatoriumi Be patvirtinimo
FKCT33V6-AXKYY-4L 1/2"NPT Nuo 0 iki 320 mbar Be indikatriaus ATEX – Sprogimui atspari konstrukcija
FKCT33V6-AKKYY-4L 1/2"NPT Nuo 0 iki 320 mbar Be indikatriaus ATEX – Vidinis saugumas
FKCT33V6-AAKYY-4L 1/2"NPT Nuo 0 iki 320 mbar Be indikatriaus Be patvirtinimo
FKCT33V6-2XKYY-4L 1/2"NPT Nuo 0 iki 320 mbar Su indikatoriumi ATEX – Sprogimui atspari konstrukcija
FKCT33V6-2KKYY-4L 1/2"NPT Nuo 0 iki 320 mbar Su indikatoriumi ATEX – Vidinis saugumas
FKCT33V6-2AKYY-4L 1/2"NPT Nuo 0 iki 320 mbar Su indikatoriumi Be patvirtinimo
FKCT36V6-AXKYY-4L 1/2"NPT Nuo 0 iki 5000 mbar Be indikatriaus ATEX – Sprogimui atspari konstrukcija
FKCT36V6-AKKYY-4L 1/2"NPT Nuo 0 iki 5000 mbar Be indikatriaus ATEX – Vidinis saugumas
FKCT36V6-AAKYY-4L 1/2"NPT Nuo 0 iki 5000 mbar Be indikatriaus Be patvirtinimo
FKCT36V6-2XKYY-4L 1/2"NPT Nuo 0 iki 5000 mbar Su indikatoriumi ATEX – Sprogimui atspari konstrukcija
FKCT36V6-2KKYY-4L 1/2"NPT Nuo 0 iki 5000 mbar Su indikatoriumi ATEX – Vidinis saugumas
FKCT36V6-2AKYY-4L 1/2"NPT Nuo 0 iki 5000 mbar Su indikatoriumi Be patvirtinimo
FKCT22V6-AXKYY-4L 1/2"NPT Nuo 0 iki 60 mbar Be indikatriaus ATEX – Sprogimui atspari konstrukcija
FKCT22V6-AKKYY-4L 1/2"NPT Nuo 0 iki 60 mbar Be indikatriaus ATEX – Vidinis saugumas
FKCT22V6-AAKYY-4L 1/2"NPT Nuo 0 iki 60 mbar Be indikatriaus Be patvirtinimo
FKCT22V6-2XKYY-4L 1/2"NPT Nuo 0 iki 60 mbar Su indikatoriumi ATEX – Sprogimui atspari konstrukcija
FKCT22V6-2KKYY-4L 1/2"NPT Nuo 0 iki 60 mbar Su indikatoriumi ATEX – Vidinis saugumas
FKCT22V6-2AKYY-4L 1/2"NPT Nuo 0 iki 60 mbar Su indikatoriumi Be patvirtinimo
FKCR35V6-AXKYY-4L M20×1.5 Nuo 0 iki 1300 mbar Be indikatriaus ATEX – Sprogimui atspari konstrukcija
FKCR35V6-AKKYY-4L M20×1.5 Nuo 0 iki 1300 mbar Be indikatriaus ATEX – Vidinis saugumas
FKCR35V6-AAKYY-4L M20×1.5 Nuo 0 iki 1300 mbar Be indikatriaus Be patvirtinimo
FKCR35V6-2XKYY-4L M20×1.5 Nuo 0 iki 1300 mbar Su indikatoriumi ATEX – Sprogimui atspari konstrukcija
FKCR35V6-2KKYY-4L M20×1.5 Nuo 0 iki 1300 mbar Su indikatoriumi ATEX – Vidinis saugumas
FKCR35V6-2AKYY-4L M20×1.5 Nuo 0 iki 1300 mbar Su indikatoriumi Be patvirtinimo
FKCR33V6-AXKYY-4L M20×1.5 Nuo 0 iki 320 mbar Be indikatriaus ATEX – Sprogimui atspari konstrukcija
FKCR33V6-AKKYY-4L M20×1.5 Nuo 0 iki 320 mbar Be indikatriaus ATEX – Vidinis saugumas
FKCR33V6-AAKYY-4L M20×1.5 Nuo 0 iki 320 mbar Be indikatriaus Be patvirtinimo
FKCR33V6-2XKYY-4L M20×1.5 Nuo 0 iki 320 mbar Su indikatoriumi ATEX – Sprogimui atspari konstrukcija
FKCR33V6-2KKYY-4L M20×1.5 Nuo 0 iki 320 mbar Su indikatoriumi ATEX – Vidinis saugumas
FKCR33V6-2AKYY-4L M20×1.5 Nuo 0 iki 320 mbar Su indikatoriumi Be patvirtinimo
FKCR36V6-AXKYY-4L M20×1.5 Nuo 0 iki 5000 mbar Be indikatriaus ATEX – Sprogimui atspari konstrukcija
FKCR36V6-AKKYY-4L M20×1.5 Nuo 0 iki 5000 mbar Be indikatriaus ATEX – Vidinis saugumas
FKCR36V6-AAKYY-4L M20×1.5 Nuo 0 iki 5000 mbar Be indikatriaus Be patvirtinimo
FKCR36V6-2XKYY-4L M20×1.5 Nuo 0 iki 5000 mbar Su indikatoriumi ATEX – Sprogimui atspari konstrukcija
FKCR36V6-2KKYY-4L M20×1.5 Nuo 0 iki 5000 mbar Su indikatoriumi ATEX – Vidinis saugumas
FKCR36V6-2AKYY-4L M20×1.5 Nuo 0 iki 5000 mbar Su indikatoriumi Be patvirtinimo
FKCR22V6-AXKYY-4L M20×1.5 Nuo 0 iki 60 mbar Be indikatriaus ATEX – Sprogimui atspari konstrukcija
FKCR22V6-AKKYY-4L M20×1.5 Nuo 0 iki 60 mbar Be indikatriaus ATEX – Vidinis saugumas
FKCR22V6-AAKYY-4L M20×1.5 Nuo 0 iki 60 mbar Be indikatriaus Be patvirtinimo
FKCR22V6-2XKYY-4L M20×1.5 Nuo 0 iki 60 mbar Su indikatoriumi ATEX – Sprogimui atspari konstrukcija
FKCR22V6-2KKYY-4L M20×1.5 Nuo 0 iki 60 mbar Su indikatoriumi ATEX – Vidinis saugumas
FKCR22V6-2AKYY-4L M20×1.5 Nuo 0 iki 60 mbar Su indikatoriumi Be patvirtinimo

DOKUMENTAI

  • Sertifikatas: SIL FCX-AIV-V6 serijos slėgio siųstuvai

    198.3 KB

    Parsisiųsti

  • Sertifikatas: UKCA atitikties deklaracija FCX-AIV-V6 serijos slėgio siųtuvams

    1.22 MB

    Parsisiųsti

  • Instrukcija: Slėgio siųstuvai FCX-AIV V6

    7.97 MB

    Parsisiųsti

  • Programinė įranga: Windows“ USB/HART modemo tvarkyklės slėgio siųtuvui FCX

    63.57 KB

    Parsisiųsti

  • Programinė įranga: Slėgio siųtuvo konfigūravimas – FDT DTM paketas FCX V4, V5, VG, V6 serijoms

    7.06 MB

    Parsisiųsti

  • Techninė specifikacija: Differencinio slėgio siųstuvas FCX-AIV V6 FKC

    997.48 KB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai FCX-AIV V6 serija

    6.65 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai

    15.17 MB

    Parsisiųsti

  • Brošiūra: Priemonės energijai ir aplinkai

    4.01 MB

    Parsisiųsti

PANAŠŪS PRODUKTAI

  • Fuji Electric manometrinis slėgio jutiklis – FKP

    Slėgio jutikliai

    Fuji Electric manometrinis slėgio jutiklis – FKP

    Teirautis

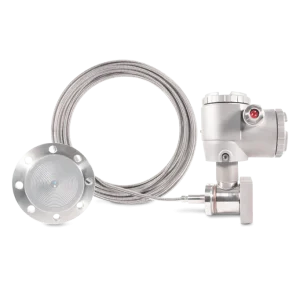

  • Fuji Electric branduolinis slėgio jutiklis – FKG - NC - K3
