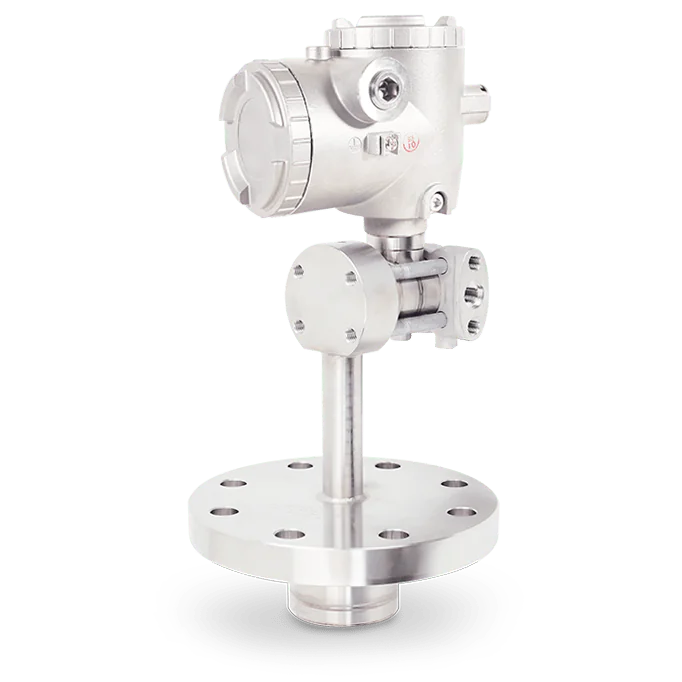

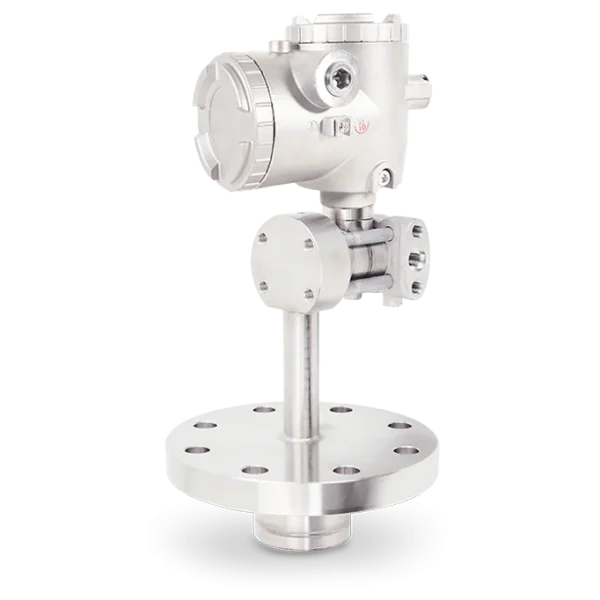

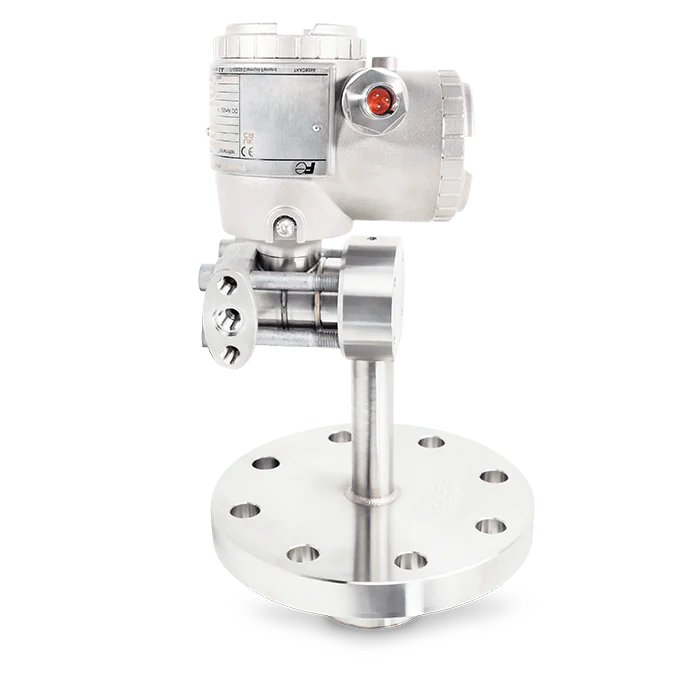

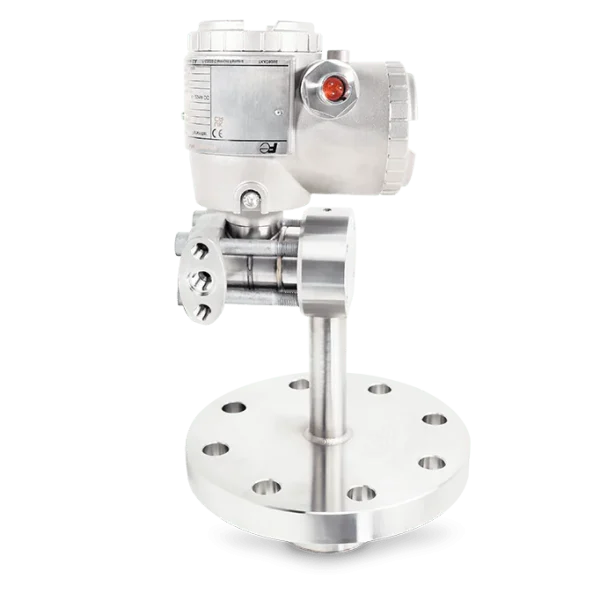

Slėgio jutiklis FKE-NC-K3 gali būti naudojamas visų tipų lygio matavimui, tiek koroziniuose, tiek nekoroziniuose skysčiuose ir uždarose arba atvirose atmosferai talpyklose, branduolinėms taikomosiosms sritims.
Korpusas
L formos arba T formos korpusas
Matavimo diapazonai (kPa) [e.maks.]
6
32
130
500
3000
Svoris (be indikatoriaus)
13 kg
Tikslumas
± 0,17 %
± 0,1 % galima kaip pasirinktis
Su procesu besiliečiantys paviršiai
Nerūdijantis plienas 316, Nerūdijantis plienas 316L, Nerūdijantis plienas 316L + Auksavimas, Hastelloy C
Korpuso medžiagos
Standartas: mažo vario kiekio aliuminio lydinys su poliuretano epoksidine danga (2 sluoksniai)
Pasirinktinai: nerūdijantis plienas 316.
Membranos medžiagos
Nerūdijantis plienas 316L + auksavimas
Stabilumas
± 0,2 % nuo didžiausios skalės per 3 metus.
Pakėlimas / Sumažinimas
Lygus statinio slėgio viršutinei ribai.
Ryšio protokolas
HART™ 7 ryšio protokolas
Proceso temperatūra
-40 iki +85 °C (silikoninė alyva)
-20 iki +80 °C (fluoruota alyva)
Aplinkos temperatūra
nuo –25 iki +55 °C
–20 iki +55 °C (su skaitmeninio indikatoriaus parinktimi)
–20 iki +55 °C (su fluoruotos alyvos parinktimi)
Maitinimo šaltinis
10.5 iki 53 Vdc
Išvesties signalas / Apkrovos varža
4–20 mA / 250 Ω (tipinė)
Slopinimas
Reguliuojamas nuo 0,12 iki 32 sekundžių
Nulinio taško ir diapazono sureguliavimas
Nulinė vertė ir matavimo diapazonas gali būti nustatomi naudojant FXW rankinį komunikatorių kartu su išoriniu reguliavimo varžtu, esančiu ant elektronikos dėžutės.
Elektros prijungimai
M20 x 1,5 arba
ATEX sprogimui atspari kabelių įvado mova, arba
Souriau 8N35 pagrindas, arba
Souriau 8N45S pagrindas, arba
Souriau 8N45 pagrindas, arba
SAIB NU25 pagrindas, ref. 251-103-401 / M20 x 1,5 (suderinamas su 8N45 pagrindu), arba
Jaeger pagrindas su M20 x 1,5 sriegiu, ref. 536 006 006
Pasirinkimai / Papildomos galimybės
Analoginis indikatorius (tikslumas: 1,5 %), konfigūruojamas skaitmeninis indikatorius, naudojimas su deguonimi, nuriebalinimo procedūra, papildoma vardinė lentelė
