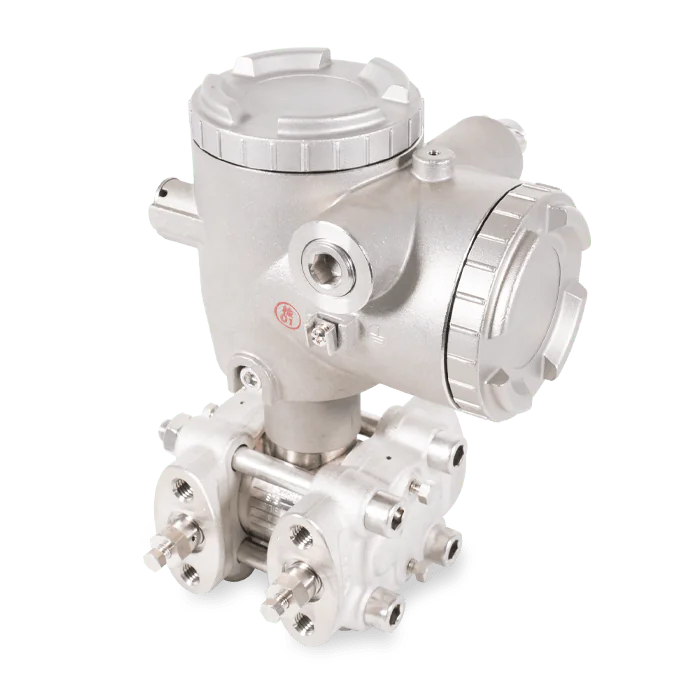

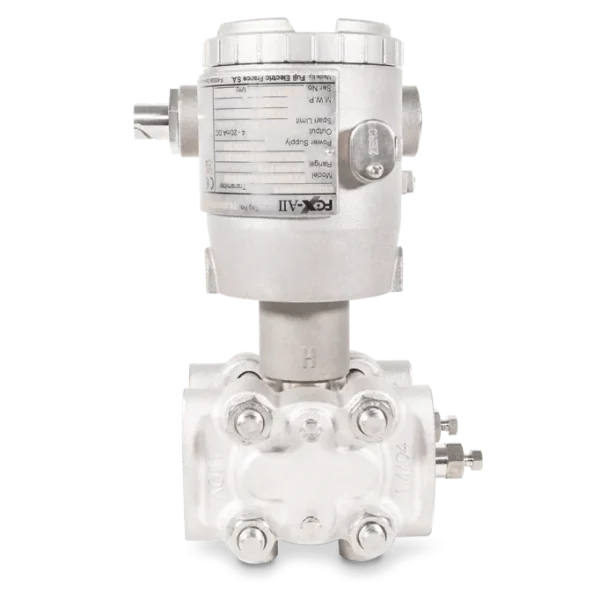

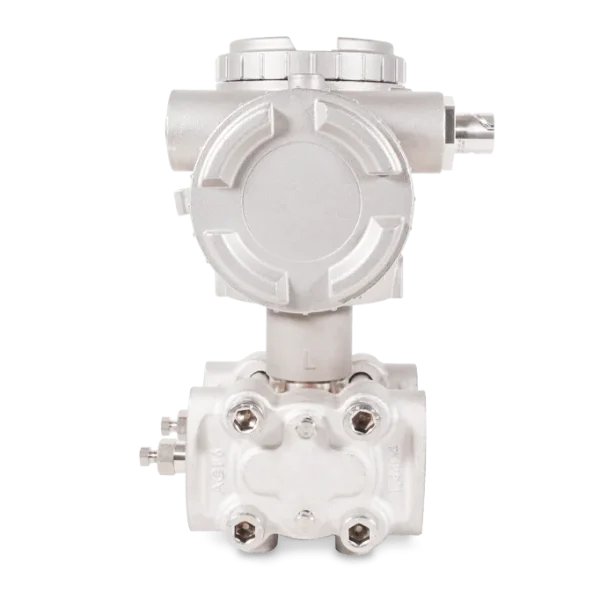

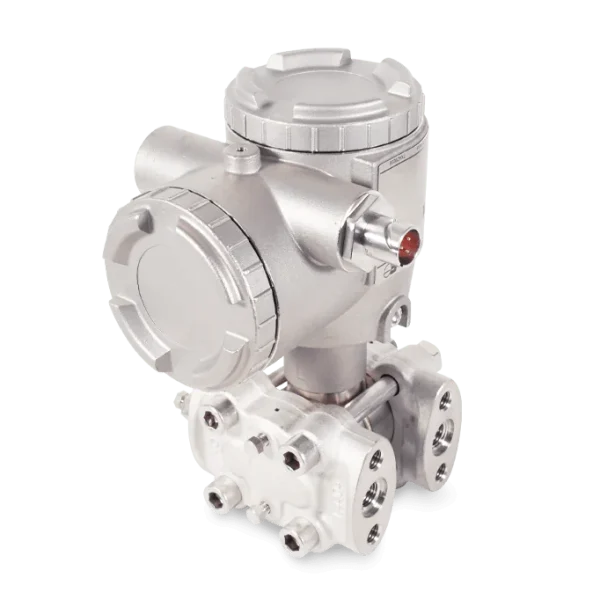

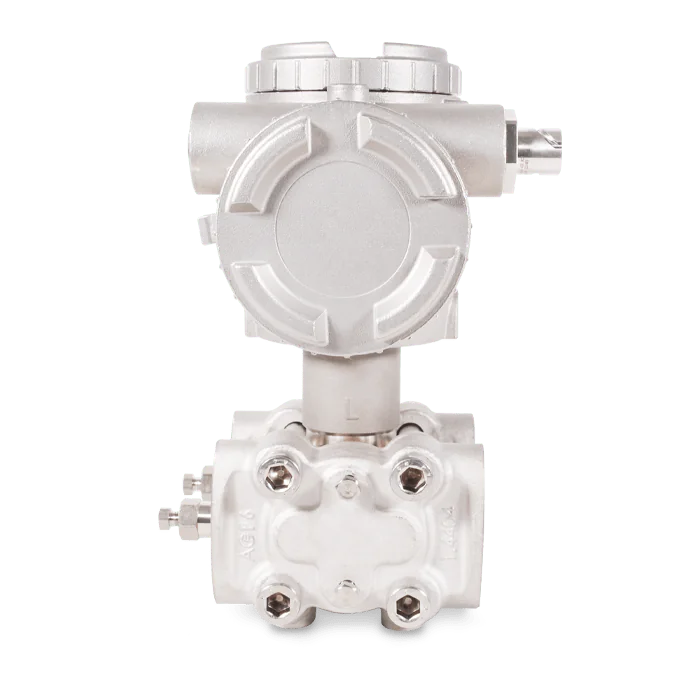

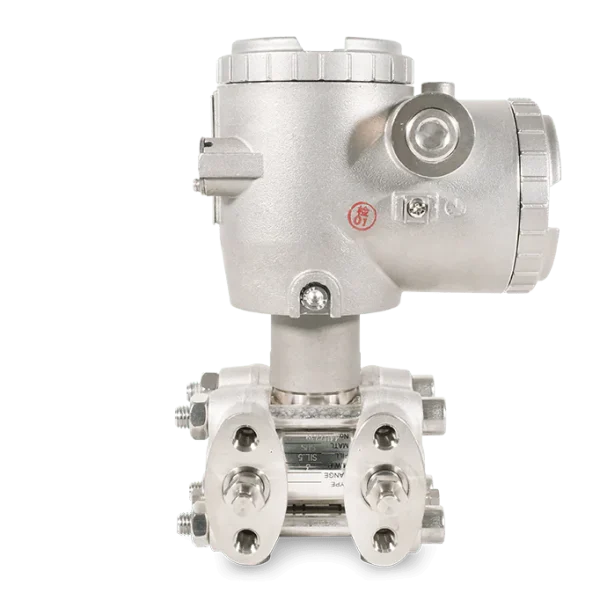

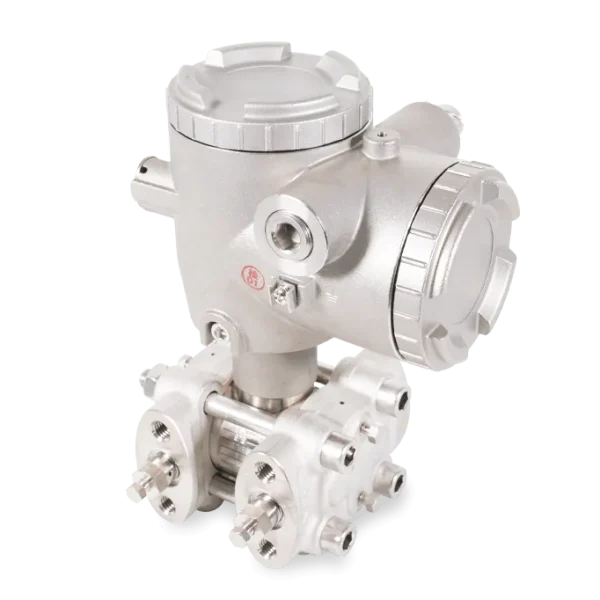

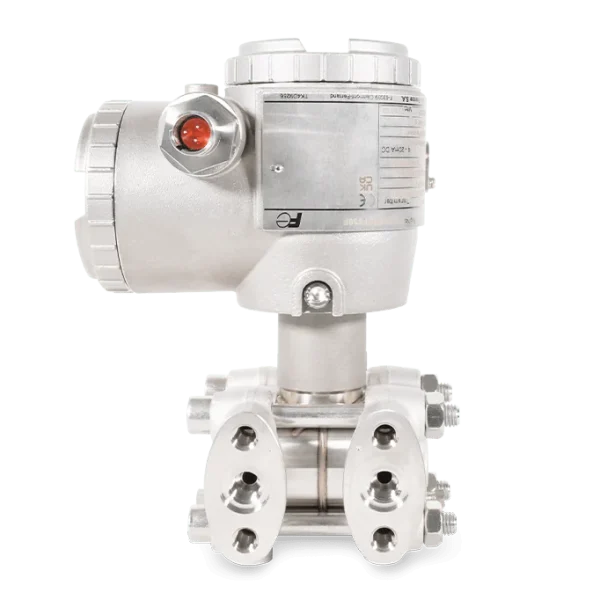

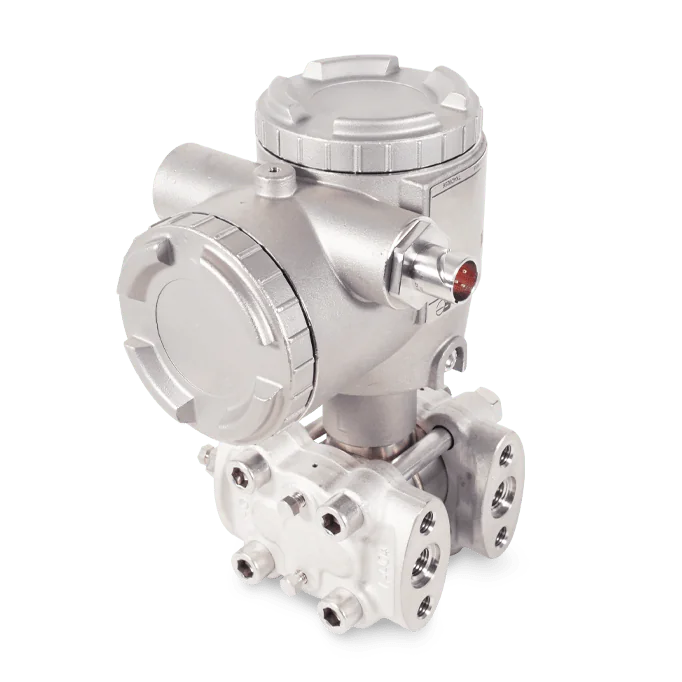

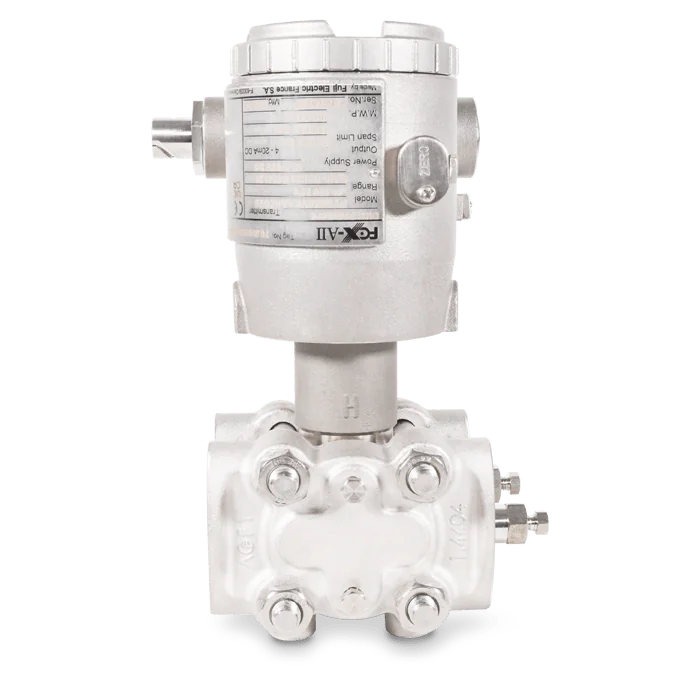

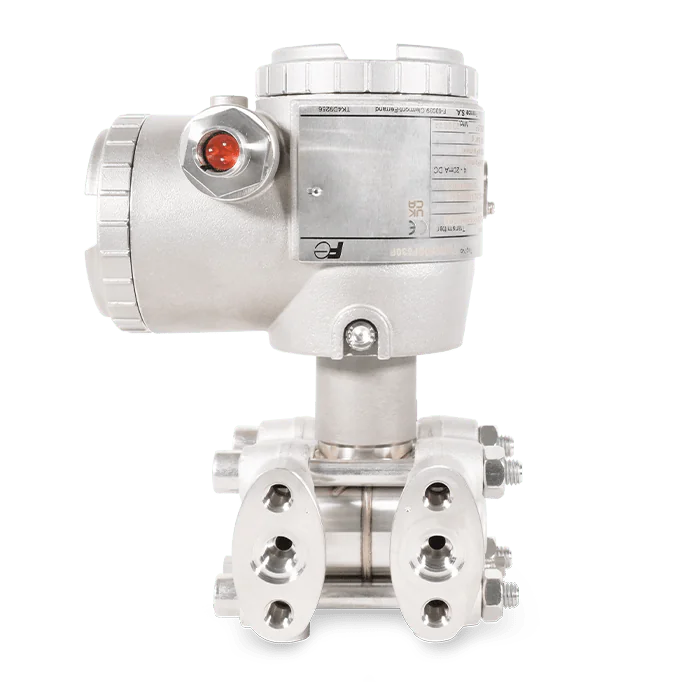

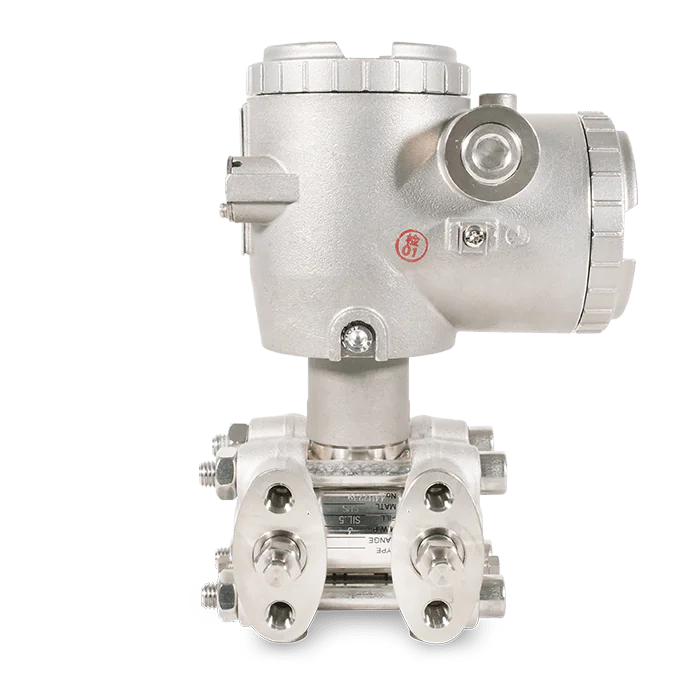

Fuji Electric branduolinis diferencinio slėgio jutiklis – FKC – NC – K3

SPECIFIKACIJOS

• Korpusas

  L formos arba T formos korpusas

• Matavimo diapazonai (kPa) [e.maks.]

  1
  6
  32
  130
  500
  3000

• Svoris (be indikatoriaus)

  6 kg

• Tikslumas

  ± 0,07 %

• Su procesu besiliečiantys paviršiai

  Nerūdijantis plienas 316L, Hastelloy C276, Nerūdijantis plienas 316, Nerūdijantis plienas 316L + auksavimas, Nerūdijantis plienas 318NL

• Korpuso medžiagos

  Standartas: mažo vario kiekio aliuminio lydinys su poliuretano epoksidine danga (2 sluoksniai)
  Pasirinktinai: nerūdijantis plienas 316.

• Membranos medžiagos

  Nerūdijantis plienas 316L
  Hastelloy C276
  Nerūdijantis plienas 316L + auksavimas

• Stabilumas

  ± 0,1 % nuo didžiausios skalės per 3 metus.

• Pakėlimas / Sumažinimas

  Lygus statinio slėgio viršutinei ribai.

• Ryšio protokolas

  HART™ 7 ryšio protokolas

• Proceso temperatūra

  -40 iki +120 °C (silikoninė alyva)
  -20 iki +80 °C (fluoruota alyva)

• Aplinkos temperatūra

  -40 iki +60 °C (–25 iki +55 °C K3A)
  -20 iki +60 °C (–20 iki +55 °C K3A) su skaitmeniniu indikatoriumi (pasirinktinai)
  -20 iki +60 °C su fluoruota alyva (pasirinktinai)

• Maitinimo šaltinis

  10.5 iki 53 Vdc

• Išvesties signalas / Apkrovos varža

  4–20 mA / 250 Ω (tipinė)

• Slopinimas

  Reguliuojamas nuo 0,12 iki 32 sekundžių

• Nulinio taško ir diapazono sureguliavimas

  Nulį ir matavimo diapazoną galima reguliuoti naudojant FXW komunikatorių
  FXW komunikatorius kartu su išoriniu reguliavimo varžtu, randasi ant elektroninės dėžutės.

• Elektros prijungimai

  M20 x 1,5 arba
  ATEX sprogimui atspari kabelių įvado mova, arba
  Souriau 8N35 pagrindas, arba
  Souriau 8N45S pagrindas, arba
  Souriau 8N45 pagrindas, arba
  SAIB NU25 pagrindas, ref. 251-103-401 / M20 x 1,5 (suderinamas su 8N45 pagrindu), arba
  Jaeger pagrindas su M20 x 1,5 sriegiu, ref. 536 006 006

• Pasirinkimai / Papildomos galimybės

  Analoginis indikatorius (tikslumas: 1,5 %), konfigūruojamas skaitmeninis indikatorius, naudojimas su deguonimi, nuriebalinimo procedūra, papildoma vardinė lentelė
