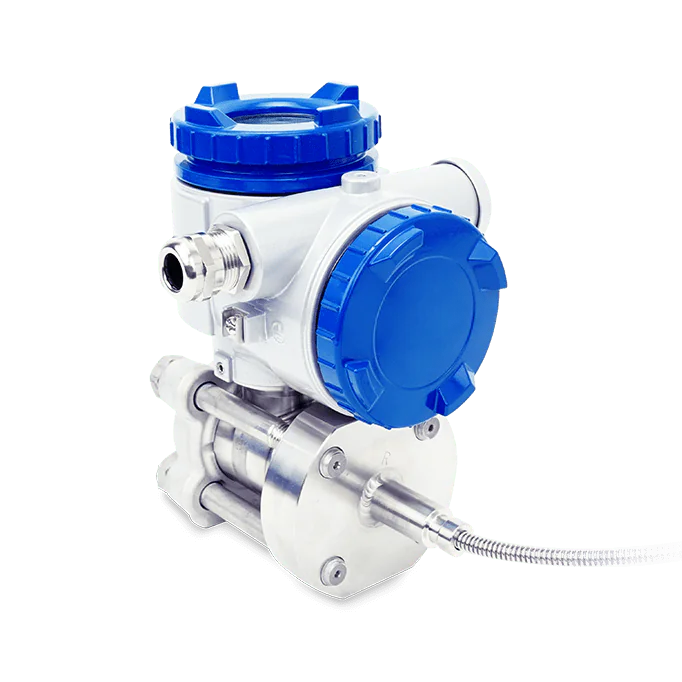

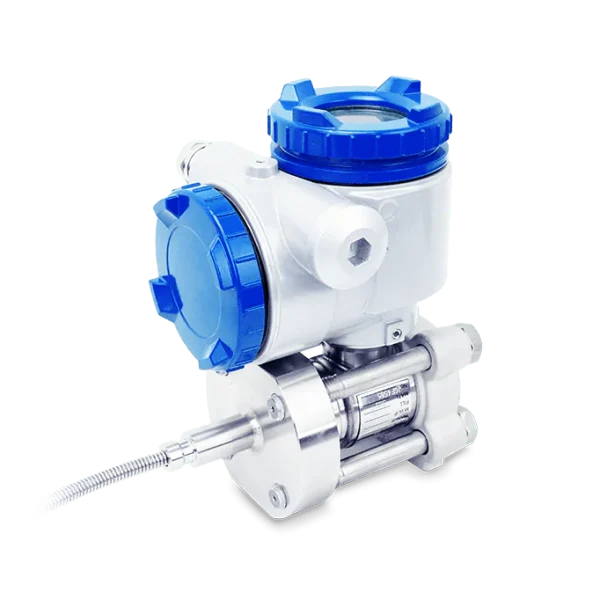

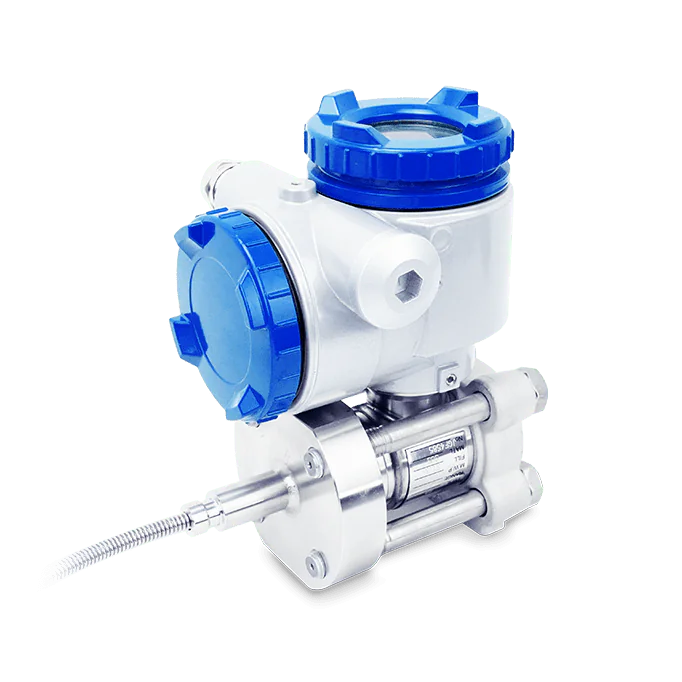

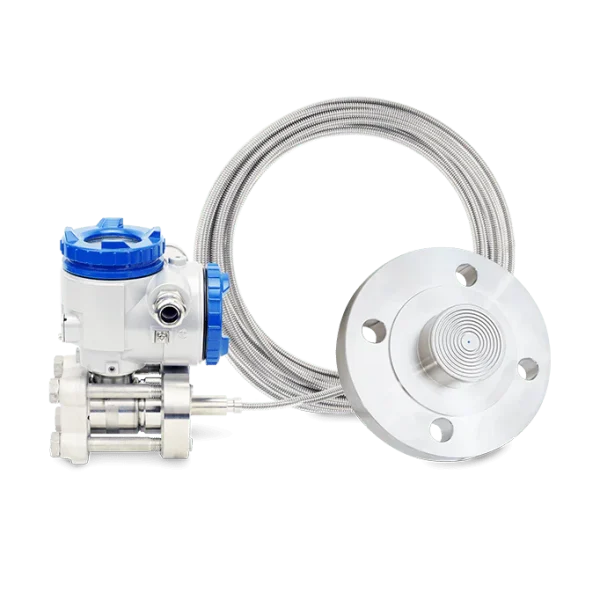

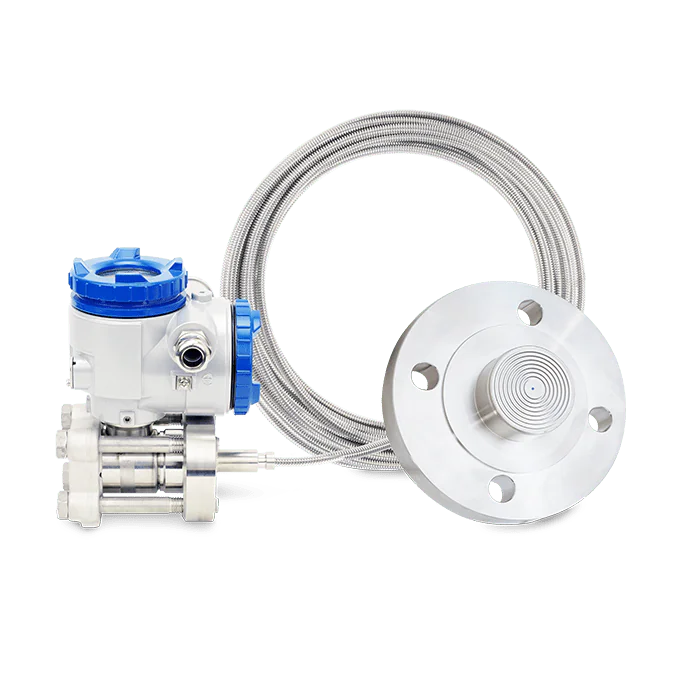

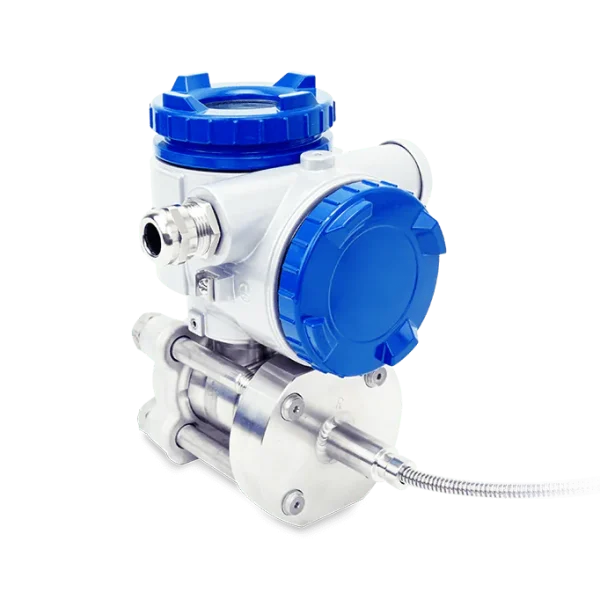

Fuji Electric absoliutaus slėgio jutiklis su sandarikliu – FKM
Fuji Electric absoliutaus slėgio jutiklis su sandarikliu – FKM - Paveikslėlis 2
Fuji Electric absoliutaus slėgio jutiklis su sandarikliu – FKM - Paveikslėlis 3

Fuji Electric absoliutaus slėgio jutiklis su sandarikliu – FKM

Slėgio jutikliai

Pritaikymo sritys

Su diafragminiu sandarikliu slėgio jutiklis gali būti naudojamas plačiam taikymo spektrui: skysčio srauto matavimui, dujų srauto matavimui, garų srauto matavimui, skysčio lygio matavimui talpykloje, skysčio tankio matavimui arba slėgio matavimui esant žemai arba aukštai temperatūrai.

Savybės

  • Tikslus matavimas net ir esant žemam slėgiui
  • Lengva jutiklio montavimo ir nuskaitymo prieiga
  • Diafragminiai sandarikliai gali būti montuojami ant visų siųstuvų tipų
  • Platus galimų taikymo sričių spektras
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Korpusas

    L formos arba T formos korpusas

  • Matavimo diapazonai (kPa) [e.maks.]

    16
    130
    500
    3000
    10000
    3000

  • Svoris (be indikatoriaus)

    4 - 18

  • Tikslumas

    ± 0,2 %

  • Su procesu besiliečiantys paviršiai

    Nerūdijantis plienas 316L, Hastelloy-C, Monelis, Tantalas, Titanas, Cirkonis

  • Korpuso medžiagos

    Aliuminio lydinys su mažu vario kiekiu ir poliesterio danga arba nerūdijantis plienas 316 L

  • Membranos medžiagos

    Nerūdijantis plienas 316 L
    Hastelloy-C
    Monelis
    Titanas
    Cirkonis
    Nerūdijantis plienas 316 L su auksavimu

  • Stabilumas

    ±0,2 % nuo maksimalios skalės 10 metų laikotarpiu

  • Pakėlimas / Sumažinimas

    Nuo –100 % iki +100 % maksimalios skalės

  • Skalės nustatymo diapazonas

    nuo 1 iki 1/100 maksimalios skalės

  • Matavimo ciklas

    40 ms

  • Ryšio protokolas

    HART™ 7 ryšio protokolas

  • Proceso temperatūra

    nuo +40 °C iki +120 °C (yra versijų aukštesnėms temperatūroms)

  • Aplinkos temperatūra

    nuo –40 °C iki +85 °C

  • Maitinimo šaltinis

    10,5–45 V DC

  • Išvesties signalas / Apkrovos varža

    4–20 mA / 250 Ω (tipinė)

  • Slopinimas

    reguliuojamas nuo 0,04 iki 32 s

  • Nulinio taško ir diapazono sureguliavimas

    Per išorinį jutiklio varžtą, Vietinį trijų mygtukų ekraną arba HART™ protokolą

  • Elektros prijungimai

    M20×1,5" / 1/2 – 14 NPT / Pg13,5

  • Pasirinkimai / Papildomos galimybės

    Skaitmeninis indikatorius, nuriebalinimo apdorojimas, naudojimas su deguonimi (oxygen service), naudojimas su chloru (chlorine service), papildoma nerūdijančiojo plieno identifikacinė plokštelė

GALIMI MODELIAI

Prekės kodas Elektrinis prijungimas Matavimo skalė Patvirtinimas Separatoriaus modelis Kaina
FKMT62V6-2XB1Y-0L/SA6VYGV 1/2"NPT Nuo 0 iki 1300 mbar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMT62V6-2XB1Y-0L/SA7VYGV 1/2"NPT Nuo 0 iki 1300 mbar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMT62V6-2KB1Y-0L/SA6VYGV 1/2"NPT Nuo 0 iki 1300 mbar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMT62V6-2KB1Y-0L/SA7VYGV 1/2"NPT Nuo 0 iki 1300 mbar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMT62V6-2AB1Y-0L/SA6VYGV 1/2"NPT Nuo 0 iki 1300 mbar(a) Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMT62V6-2AB1Y-0L/SA7VYGV 1/2"NPT Nuo 0 iki 1300 mbar(a) Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMT64V6-2XB1Y-0L/SA6VYGV 1/2"NPT Nuo 0 iki 30 bar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMT64V6-2XB1Y-0L/SA7VYGV 1/2"NPT Nuo 0 iki 30 bar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMT64V6-2KB1Y-0L/SA6VYGV 1/2"NPT Nuo 0 iki 30 bar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMT64V6-2KB1Y-0L/SA7VYGV 1/2"NPT Nuo 0 iki 30 bar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMT64V6-2AB1Y-0L/SA6VYGV 1/2"NPT Nuo 0 iki 30 bar(a) Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMT64V6-2AB1Y-0L/SA7VYGV 1/2"NPT Nuo 0 iki 30 bar(a) Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMT63V6-2XB1Y-0L/SA6VYGV 1/2"NPT Nuo 0 iki 5000 mbar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMT63V6-2XB1Y-0L/SA7VYGV 1/2"NPT Nuo 0 iki 5000 mbar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMT63V6-2KB1Y-0L/SA6VYGV 1/2"NPT Nuo 0 iki 5000 mbar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMT63V6-2KB1Y-0L/SA7VYGV 1/2"NPT Nuo 0 iki 5000 mbar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKM Ref : FKMT63V6-2AB1Y-0L/SA6VYGV 1/2"NPT Nuo 0 iki 5000 mbar(a) Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMT63V6-2AB1Y-0L/SA7VYGV 1/2"NPT Nuo 0 iki 5000 mbar(a) Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMW62V6-2XB1Y-0L/SA6VYGV M20×1.5 Nuo 0 iki 1300 mbar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMW62V6-2XB1Y-0L/SA7VYGV M20×1.5 Nuo 0 iki 1300 mbar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMW62V6-2KB1Y-0L/SA6VYGV M20×1.5 Nuo 0 iki 1300 mbar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMW62V6-2KB1Y-0L/SA7VYGV M20×1.5 Nuo 0 iki 1300 mbar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMW62V6-2AB1Y-0L/SA6VYGV M20×1.5 Nuo 0 iki 1300 mbar(a) Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMW62V6-2AB1Y-0L/SA7VYGV M20×1.5 Nuo 0 iki 1300 mbar(a) Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMW64V6-2XB1Y-0L/SA6VYGV M20×1.5 Nuo 0 iki 30 bar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMW64V6-2XB1Y-0L/SA7VYGV M20×1.5 Nuo 0 iki 30 bar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMW64V6-2KB1Y-0L/SA6VYGV M20×1.5 Nuo 0 iki 30 bar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMW64V6-2KB1Y-0L/SA7VYGV M20×1.5 Nuo 0 iki 30 bar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMW64V6-2AB1Y-0L/SA6VYGV M20×1.5 Nuo 0 iki 30 bar(a) Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMW64V6-2AB1Y-0L/SA7VYGV M20×1.5 Nuo 0 iki 30 bar(a) Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMW63V6-2XB1Y-0L/SA6VYGV M20×1.5 Nuo 0 iki 5000 mbar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMW63V6-2XB1Y-0L/SA7VYGV M20×1.5 Nuo 0 iki 5000 mbar(a) ATEX – Sprogimui atspari konstrukcija Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMW63V6-2KB1Y-0L/SA6VYGV M20×1.5 Nuo 0 iki 5000 mbar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMW63V6-2KB1Y-0L/SA7VYGV M20×1.5 Nuo 0 iki 5000 mbar(a) ATEX – Vidinis saugumas Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
FKMW63V6-2AB1Y-0L/SA6VYGV M20×1.5 Nuo 0 iki 5000 mbar(a) Be patvirtinimo Flanšas ANSI-300LB 3" – ISO PN 50 DN 80
FKMW63V6-2AB1Y-0L/SA7VYGV M20×1.5 Nuo 0 iki 5000 mbar(a) Be patvirtinimo Flanšas ANSI-300LB 4" – ISO PN 50 DN 100
