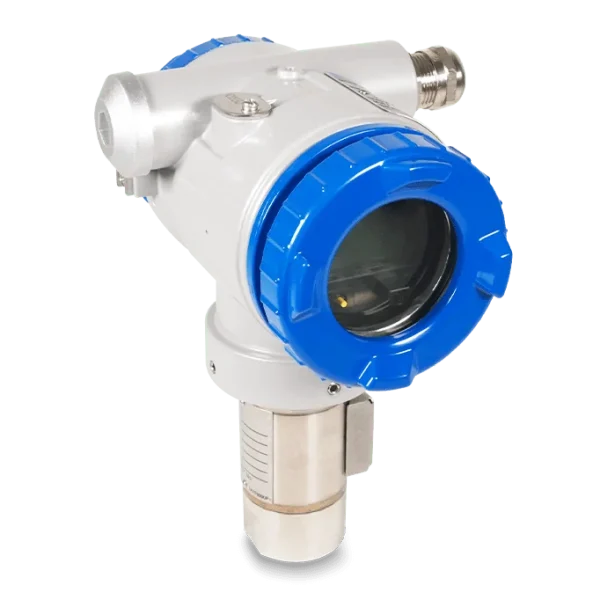

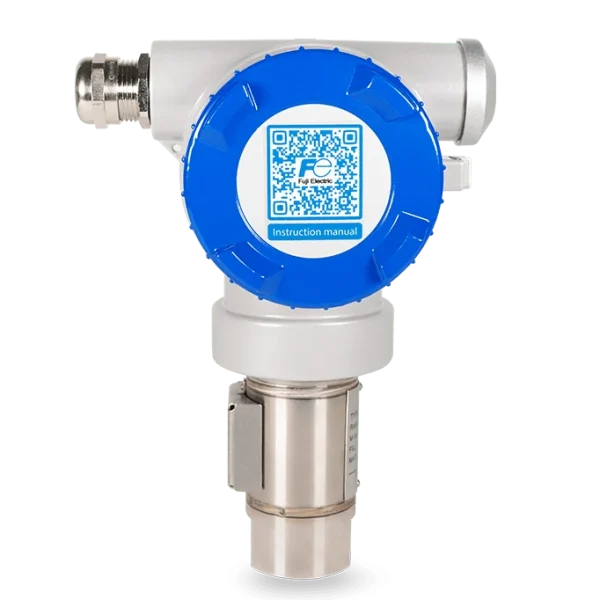

Fuji Electric absoliutaus slėgio jutiklis – FKH

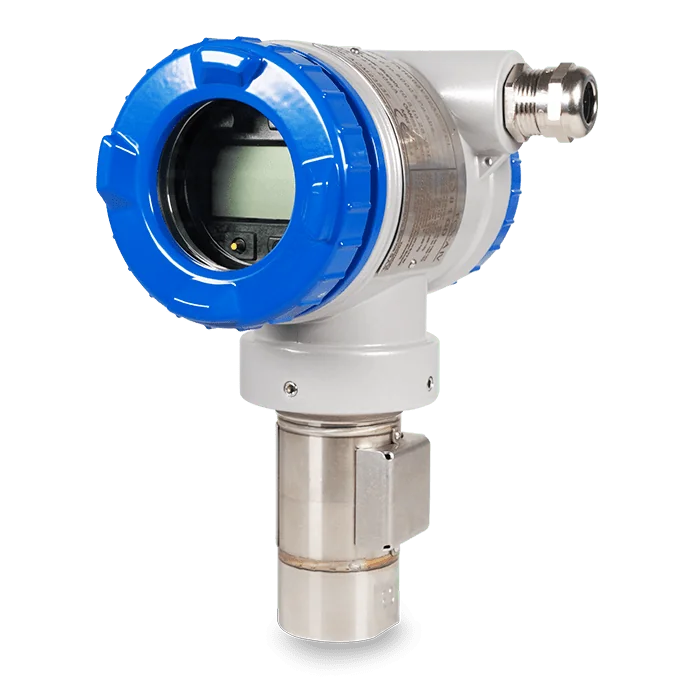

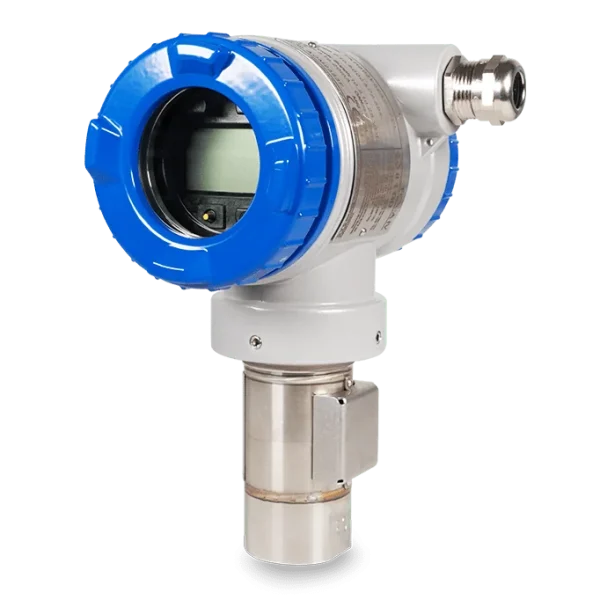

Fuji Electric absoliutaus slėgio jutiklis – FKH - Paveikslėlis 2

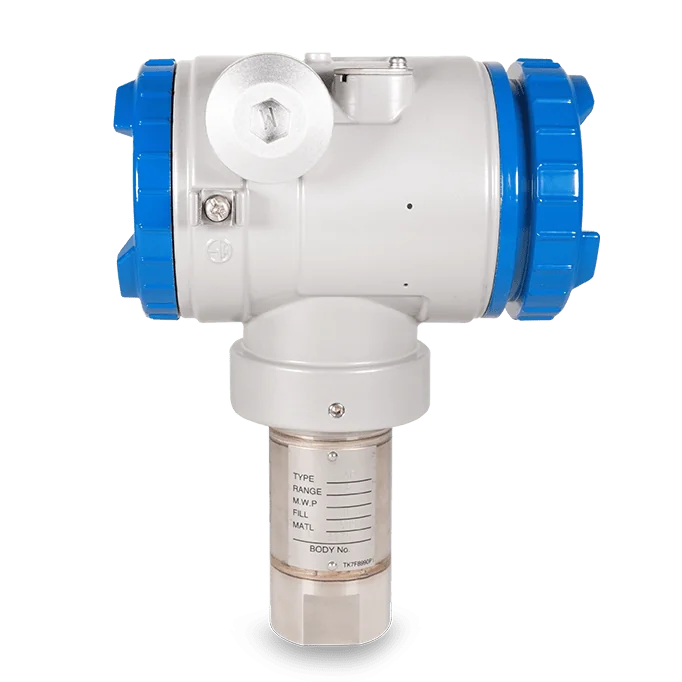

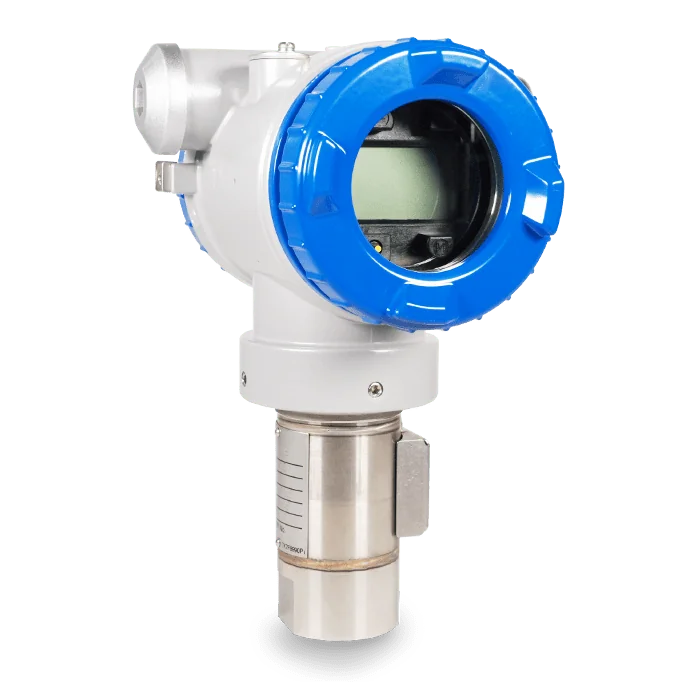

Fuji Electric absoliutaus slėgio jutiklis – FKH - Paveikslėlis 3

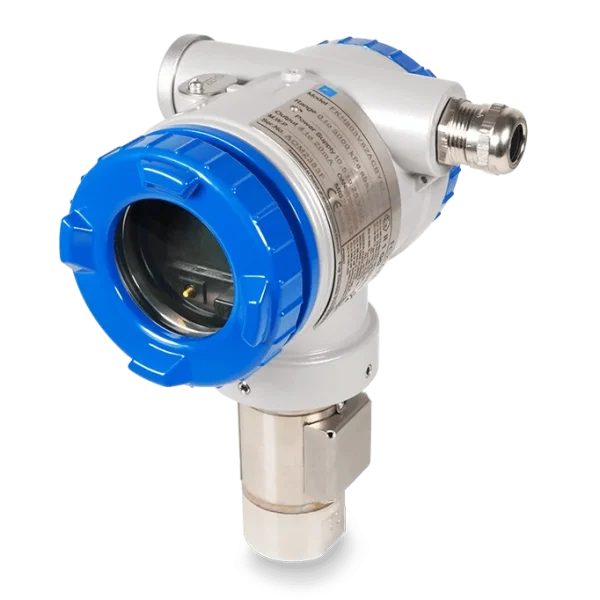

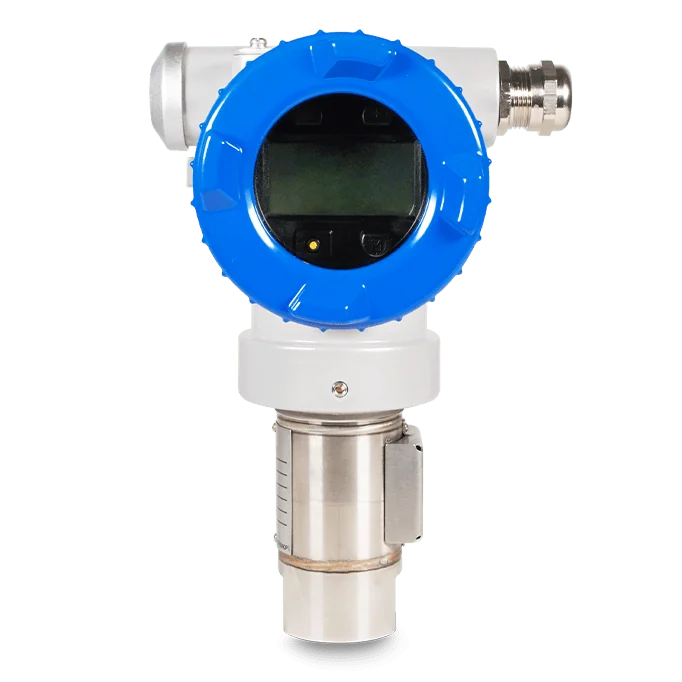

Fuji Electric absoliutaus slėgio jutiklis – FKH - Paveikslėlis 4

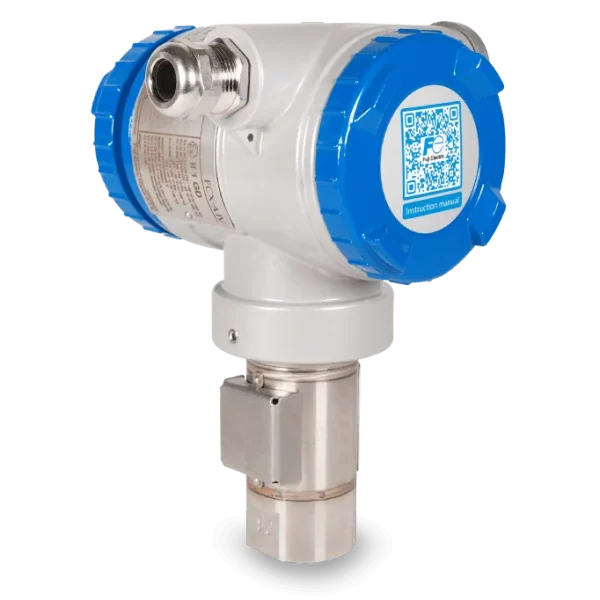

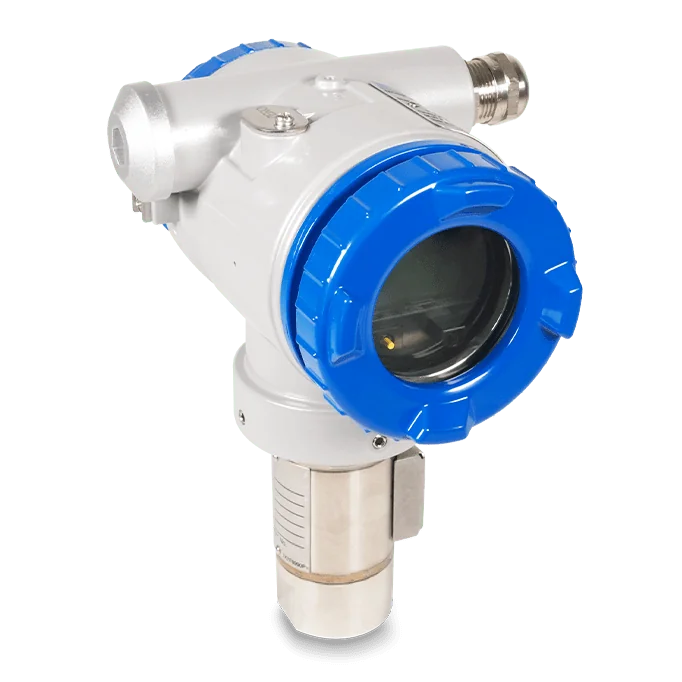

Fuji Electric absoliutaus slėgio jutiklis – FKH - Paveikslėlis 5

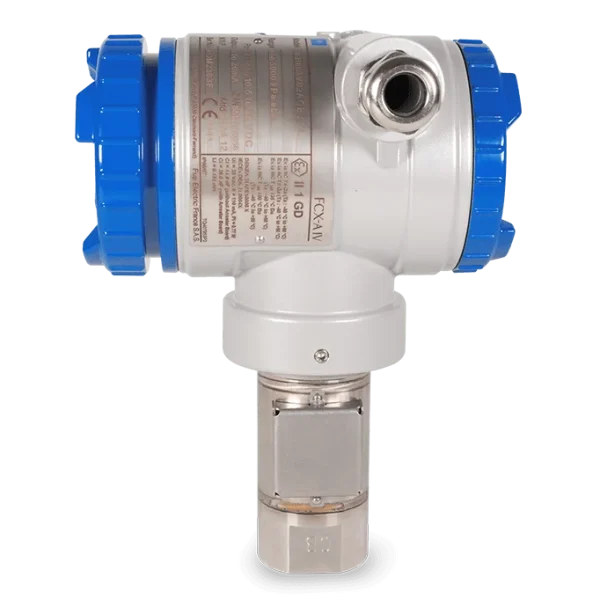

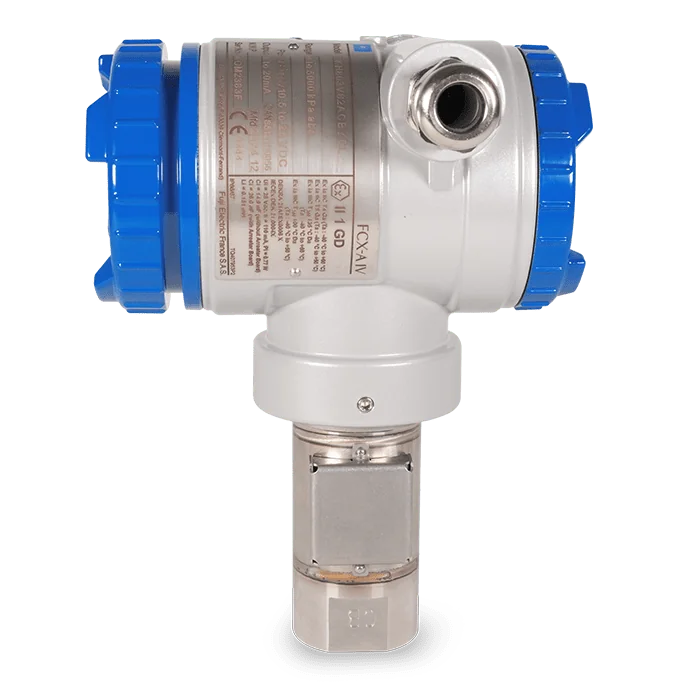

Fuji Electric absoliutaus slėgio jutiklis – FKH - Paveikslėlis 6

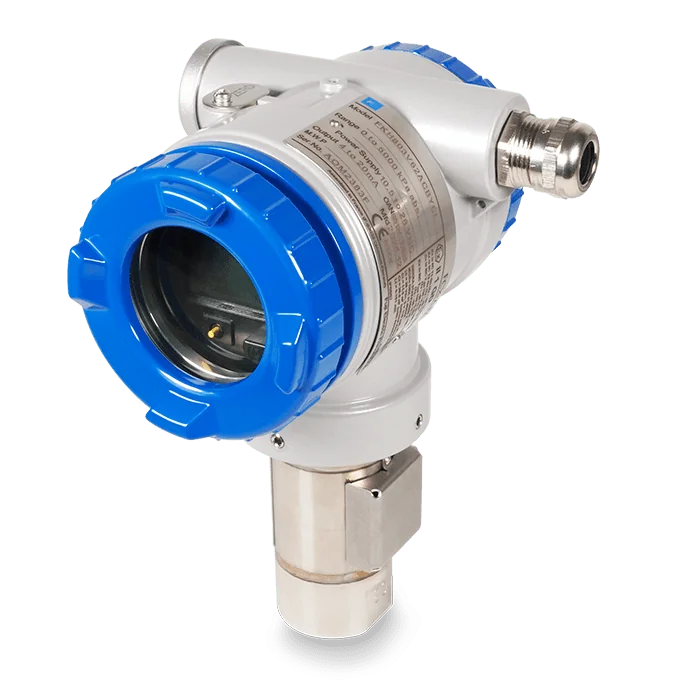

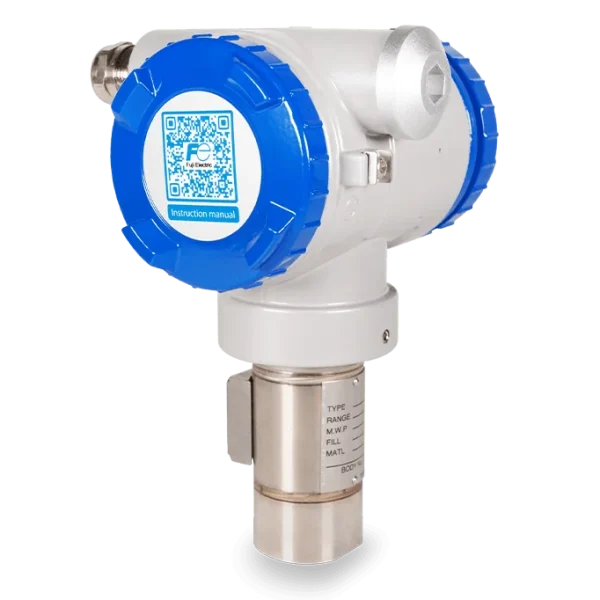

Fuji Electric absoliutaus slėgio jutiklis – FKH - Paveikslėlis 7

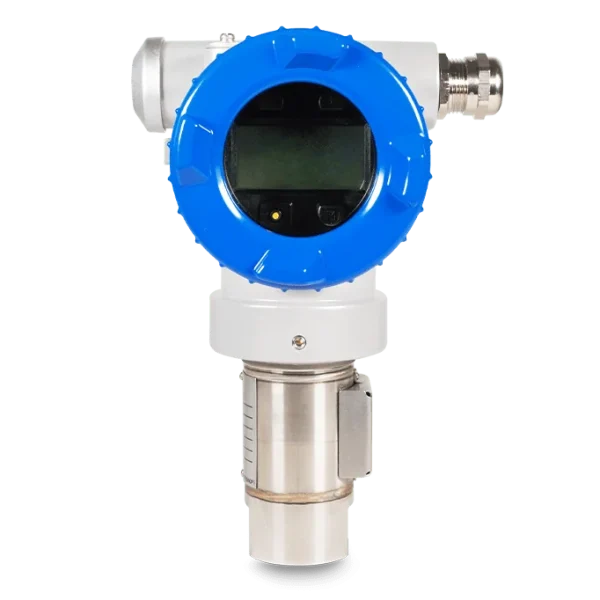

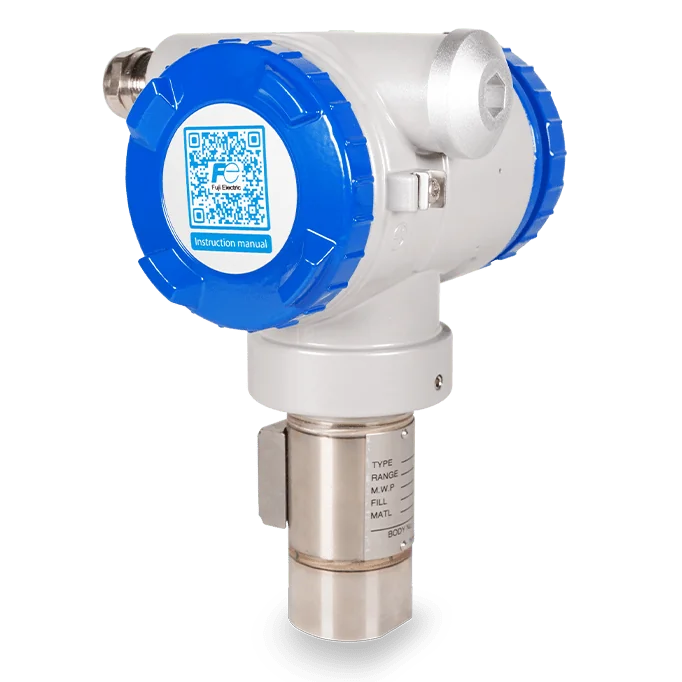

Fuji Electric absoliutaus slėgio jutiklis – FKH - Paveikslėlis 8
Fuji Electric absoliutaus slėgio jutiklis – FKH - Paveikslėlis 9
Fuji Electric absoliutaus slėgio jutiklis – FKH - Paveikslėlis 10

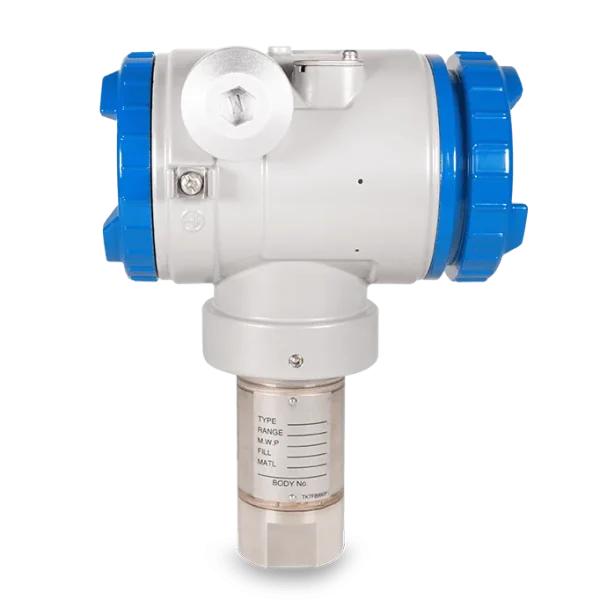

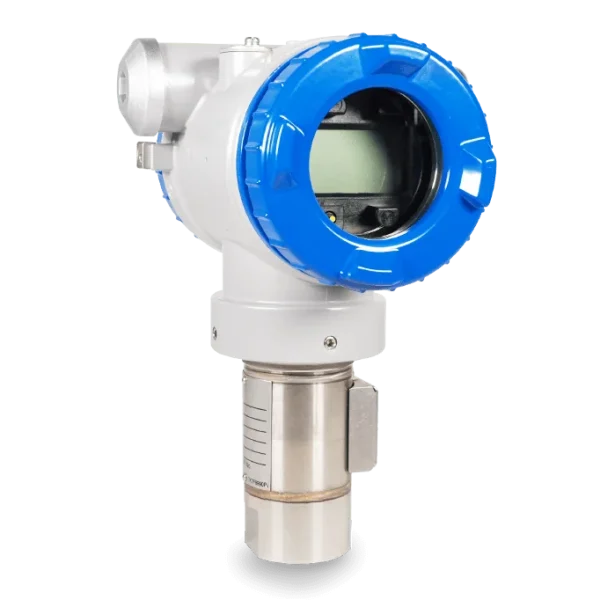

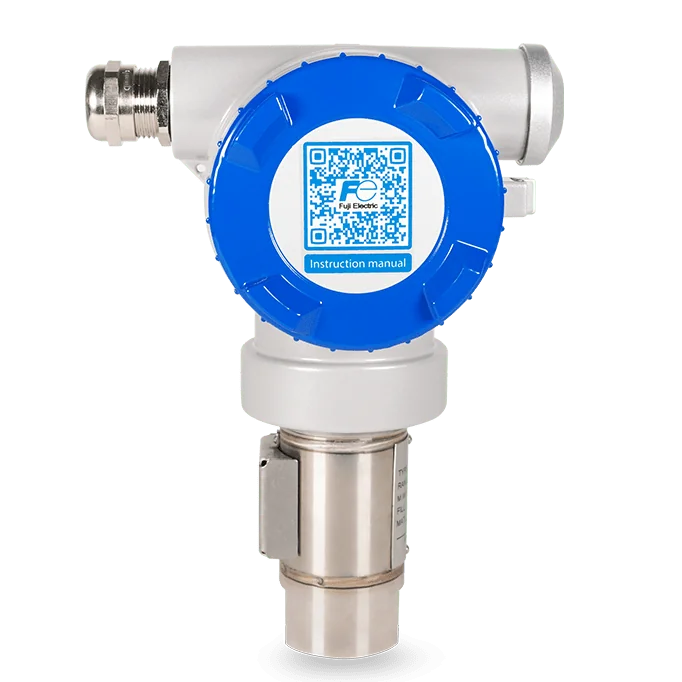

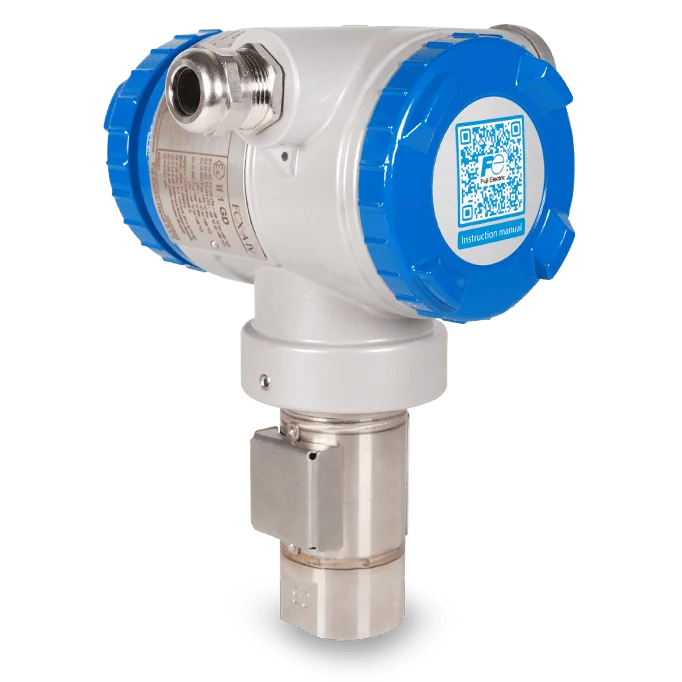

Fuji Electric absoliutaus slėgio jutiklis – FKH

Slėgio jutikliai

Taikymo sritys

Tiesioginio montavimo absoliutaus slėgio jutiklis FKH leidžia tiksliai matuoti bet kokias suslėgtas dujas ar skysčius, naudojant fiksuotą vakuuminį slėgį kaip atskaitos tašką.

Savybės

  • Barometrinio slėgio matavimas
  • Nepaveikiamas atmosferinio slėgio
  • Didelis pakartojamumas ir tikslumas
  • Ilgalaikis stabilumas
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Korpusas

    L formos arba T formos korpusas

  • Matavimo diapazonai (kPa) [e.maks.]

    130
    500
    3000

  • Svoris (be indikatoriaus)

    1,7 kg

  • Tikslumas

    ±0,2 % nuo nustatyto matavimo diapazono – kaip standartas.

  • Su procesu besiliečiantys paviršiai

    Nerūdijantis plienas 316 L, Nerūdijantis plienas 316 L + auksavimas

  • Korpuso medžiagos

    Aliuminio lydinys su mažu vario kiekiu ir poliesterio danga arba nerūdijantis plienas 316 L

  • Membranos medžiagos

    Nerūdijantis plienas 316 L
    Hastelloy-C

  • Stabilumas

    ±0,2 % nuo maksimalios skalės 10 metų laikotarpiu (jei 6 skaitmuo yra „3“ arba „4“)

  • Pakėlimas / Sumažinimas

    Nuo –100 % iki +100 % maksimalios skalės

  • Skalės nustatymo diapazonas

    nuo 1 iki 1/100 maksimalios skalės

  • Matavimo ciklas

    40 ms

  • Ryšio protokolas

    HART™ 7 ryšio protokolas

  • Proceso temperatūra

    nuo +40 °C iki +120 °C (yra versijų aukštesnėms temperatūroms)

  • Aplinkos temperatūra

    nuo –40 °C iki +85 °C

  • Maitinimo šaltinis

    10,5–45 V DC

  • Išvesties signalas / Apkrovos varža

    4–20 mA / 250 Ω (tipinė)

  • Slopinimas

    reguliuojamas nuo 0,04 iki 32 s

  • Nulinio taško ir diapazono sureguliavimas

    Per išorinį jutiklio varžtą, Vietinį trijų mygtukų ekraną arba HART™ protokolą

  • Elektros prijungimai

    M20×1,5" / 1/2 – 14 NPT / Pg13,5

  • Pasirinkimai / Papildomos galimybės

    Skaitmeninis indikatorius, nuriebalinimo apdorojimas, naudojimas su deguonimi (oxygen service), naudojimas su chloru (chlorine service), papildoma nerūdijančiojo plieno identifikacinė plokštelė

GALIMI MODELIAI

Prekės kodas Elektrinis prijungimas Skaitmeninis indikatorius Matavimo skalė Patvirtinimas Prijungimo būdas Kaina
FKH602V6-AXAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 1.3 bar(a) ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKH602V6-AXAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 1.3 bar(a) ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKH602V6-AKAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 1.3 bar(a) ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKH602V6-AKAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 1.3 bar(a) ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKH602V6-AAAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 1.3 bar(a) Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKH602V6-AAAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 1.3 bar(a) Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKH603V6-AXAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 5 bar(a) ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKH603V6-AXAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 5 bar(a) ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKH603V6-AKAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 5 bar(a) ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKH603V6-AKAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 5 bar(a) ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKH603V6-AAAYY-YL 1/2"NPT Be indikatriaus Nuo 0 iki 5 bar(a) Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKH603V6-AAAYY-EL 1/2"NPT Be indikatriaus Nuo 0 iki 5 bar(a) Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKH602V6-2XAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 1.3 bar(a) ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKH602V6-2XAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 1.3 bar(a) ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKH602V6-2KAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 1.3 bar(a) ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKH602V6-2KAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 1.3 bar(a) ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKH602V6-2AAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 1.3 bar(a) Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKH602V6-2AAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 1.3 bar(a) Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKH603V6-2XAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 5 bar(a) ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKH603V6-2XAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 5 bar(a) ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKH603V6-2KAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 5 bar(a) ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKH603V6-2KAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 5 bar(a) ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKH603V6-2AAYY-YL 1/2"NPT Su indikatoriumi Nuo 0 iki 5 bar(a) Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKH603V6-2AAYY-EL 1/2"NPT Su indikatoriumi Nuo 0 iki 5 bar(a) Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKH802V6-AXAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 1.3 bar(a) ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKH802V6-AXAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 1.3 bar(a) ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKH802V6-AKAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 1.3 bar(a) ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKH802V6-AKAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 1.3 bar(a) ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKH802V6-AAAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 1.3 bar(a) Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKH802V6-AAAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 1.3 bar(a) Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKH803V6-AXAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 5 bar(a) ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKH803V6-AXAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 5 bar(a) ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKH803V6-AKAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 5 bar(a) ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKH803V6-AKAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 5 bar(a) ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKH803V6-AAAYY-YL M20×1.5 Be indikatriaus Nuo 0 iki 5 bar(a) Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKH803V6-AAAYY-EL M20×1.5 Be indikatriaus Nuo 0 iki 5 bar(a) Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKH802V6-2XAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 1.3 bar(a) ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKH802V6-2XAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 1.3 bar(a) ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKH802V6-2KAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 1.3 bar(a) ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKH802V6-2KAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 1.3 bar(a) ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKH802V6-2AAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 1.3 bar(a) Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKH802V6-2AAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 1.3 bar(a) Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)
FKH803V6-2XAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 5 bar(a) ATEX – Sprogimui atspari konstrukcija 1/2" – 14 NPTI (vidinis sriegis)
FKH803V6-2XAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 5 bar(a) ATEX – Sprogimui atspari konstrukcija G 1/2" A manometro jungtis (išorinis sriegis)
FKH803V6-2KAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 5 bar(a) ATEX – Vidinis saugumas 1/2" – 14 NPTI (vidinis sriegis)
FKH803V6-2KAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 5 bar(a) ATEX – Vidinis saugumas G 1/2" A manometro jungtis (išorinis sriegis)
FKH803V6-2AAYY-YL M20×1.5 Su indikatoriumi Nuo 0 iki 5 bar(a) Be patvirtinimo 1/2" – 14 NPTI (vidinis sriegis)
FKH803V6-2AAYY-EL M20×1.5 Su indikatoriumi Nuo 0 iki 5 bar(a) Be patvirtinimo G 1/2" A manometro jungtis (išorinis sriegis)

DOKUMENTAI

  • Sertifikatas: SIL FCX-AIV-V6 serijos slėgio siųstuvai

    198.3 KB

    Parsisiųsti

  • Sertifikatas: UKCA atitikties deklaracija FCX-AIV-V6 serijos slėgio siųtuvams

    1.22 MB

    Parsisiųsti

  • Instrukcija: Slėgio siųstuvai FCX-AIV V6

    7.97 MB

    Parsisiųsti

  • Programinė įranga: Windows“ USB/HART modemo tvarkyklės slėgio siųtuvui FCX

    63.57 KB

    Parsisiųsti

  • Programinė įranga: Slėgio siųtuvo konfigūravimas – FDT DTM paketas FCX V4, V5, VG, V6 serijoms

    7.06 MB

    Parsisiųsti

  • Techninė specifikacija: Su membraniniais sandarikliais slėgio siųstuvas FCX-AIV V6 FKP, FKH

    1.62 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai FCX-AIV V6 serija

    6.65 MB

    Parsisiųsti

  • Brošiūra: Slėgio siųstuvai

    15.17 MB

    Parsisiųsti

  • Brošiūra: Priemonės energijai ir aplinkai

    4.01 MB

    Parsisiųsti

  • Techninė specifikacija: Absoliutaus slėgio siųstuvas FCX-AIV V6 FKH

    991.05 KB

    Parsisiųsti
