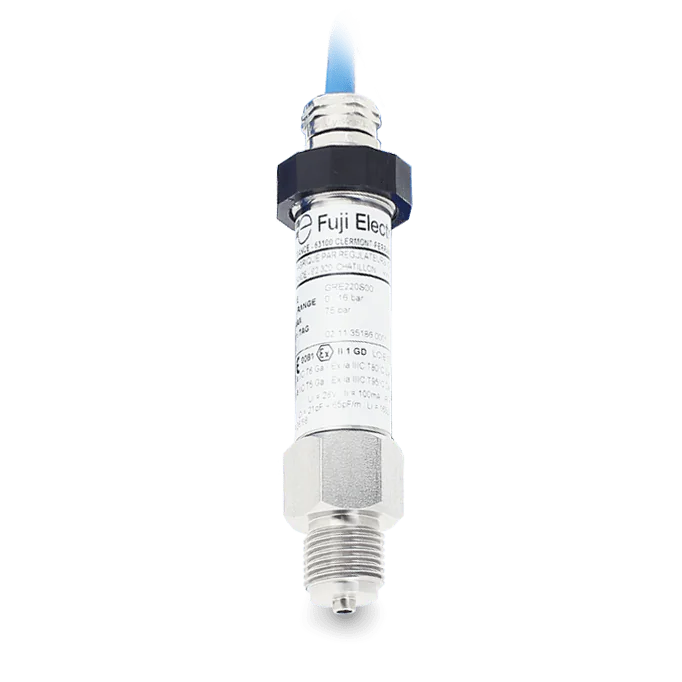

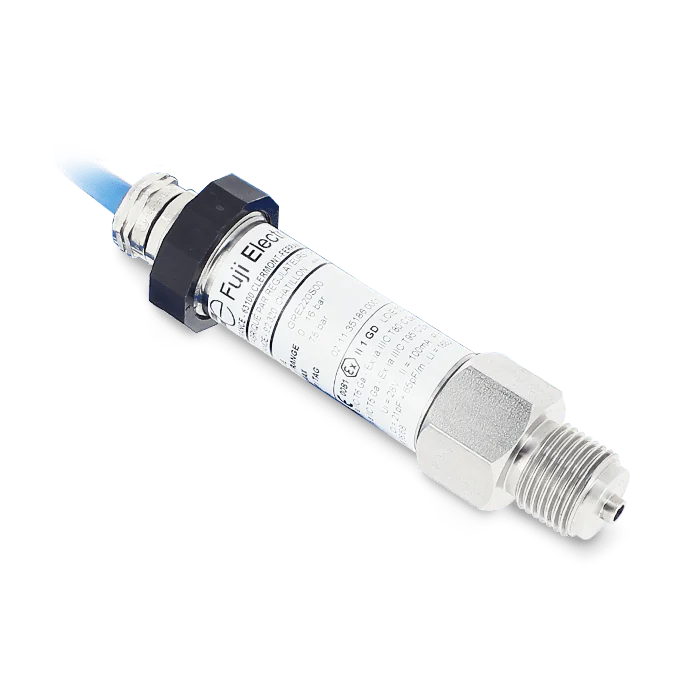

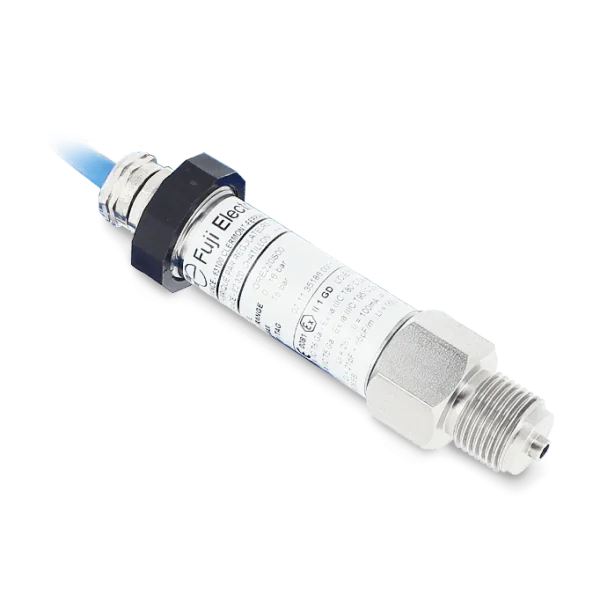

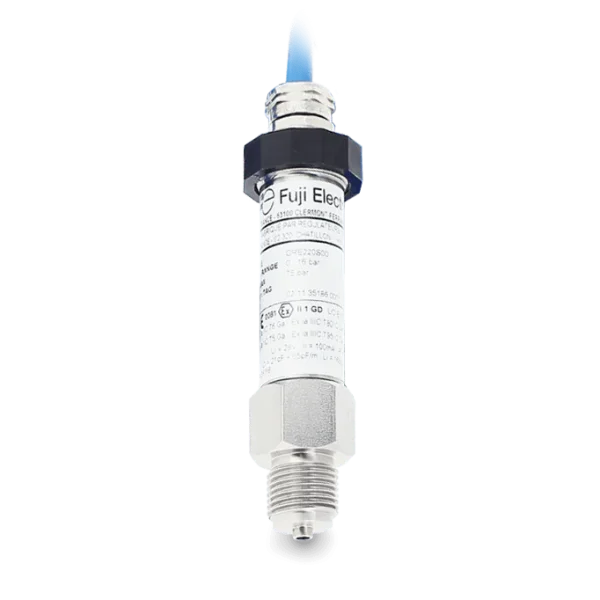

Absoliutaus slėgio jutiklis GA sukurtas pramoninėms reikmėms, kai reikalingi tvirti, ekonomiški dujų, skysčių ir garų matavimo įrenginiai su gera pakartojamumo charakteristika.
Jautrusis elementas
storas keraminis sluoksnis
Matavimo diapazonas
0 iki 25 bar abs (11 skalių)
Sustiprintas maksimalus slėgis
3 iki 75 bar
Išėjimo signalas
4–20 mA, 2 laidai
Maitinimo įtampa
10 iki 30 Vdc
Atsarginė (kritinė) reikšmė
≈ 3,7 mA arba ≈ 25–27 mA (elektros gedimo atveju)
Apkrova
R(Ω)=(Ualim-10V)/0,02A
Maksimali bendra paklaida
≤ 0.5% EM (esant 25°C)
≤ 1% EM
Tiesiškumas + Histerezė + Pakartojamumas
Temperatūros poslinkis
± 0,03 %/°C EM įprastinė
± 0,06 %/°C EM maksimali
Darbinė aplinkos temperatūra
–30 °C iki +80 °C
Skysčio temperatūra ir drėgmė
–30 °C iki +80 °C
Sandėliavimo temperatūra
–30 °C iki +80 °C
Apsauga
IP 65 (jungties išėjimui)
IP 67 (kabelio išėjimui)
Procesinės jungtys
Nerūdijantis plienas 316 L
½″ GM, ¼″ GM, ½″ NPTM
Elektrinės jungtys
Jungtis ISO 4400 / DIN 43650
Kabelio išėjimas, 2 m
M12 jungtis (4 kontaktai)
Korpusas
Nerūdijantis plienas
Dalys, liečiančios skystį
316 L nerūdijantis plienas + keramika + FKM tarpiklių sandarikliai
(kiti – žr. duomenų lapą)
Sertifikatai ir atitiktis
ATEX (papildoma versija): vidinė sauga
Ex ia IIC T6 Ga (darbinė temperatūra tarp –30 °C ir +55 °C)
Ex ia IIC T5 Ga (darbinė temperatūra tarp –30 °C ir +70 °C)
Ex ia IIIC T80 °C Da (darbinė temperatūra tarp –30 °C ir +55 °C)
Ex ia IIIC T95 °C Da (darbinė temperatūra tarp –30 °C ir +70 °C)
Grupė – Kategorija II – 1GD ir I M1
Prekės kodas | Matavimo skalė 1 | Matavimo skalė 2 | Kaina |
---|---|---|---|
GAV000A00 | 0...+0.4 bar | 1/2" GM - BSPM | |
GAV001A00 | 0...+0.4 bar | 1/2" NPTM | |
GA0000A00 | 0...+1 bar | 1/2" GM - BSPM | |
GA0001A00 | 0...+1 bar | 1/2" NPTM | |
GAA000A00 | 0...+1.6 bar | 1/2" GM - BSPM | |
GAA001A00 | 0...+1.6 bar | 1/2" NPTM | |
GA3000A00 | 0...+10 bar | 1/2" GM - BSPM | |
GA3001A00 | 0...+10 bar | 1/2" NPTM | |
GAE000A00 | 0...+16 bar | 1/2" GM - BSPM | |
GAE001A00 | 0...+16 bar | 1/2" NPTM | |
GA1000A00 | 0…+2 bar | 1/2" GM - BSPM | |
GA1001A00 | 0…+2 bar | 1/2" NPTM | |
GAB000A00 | 0...+2.5 bar | 1/2" GM - BSPM | |
GAB001A00 | 0...+2.5 bar | 1/2" NPTM | |
GA4000A00 | 0...+20 bar | 1/2" GM - BSPM | |
GA4001A00 | 0...+20 bar | 1/2" NPTM | |
GAF000A00 | 0...+25 bar | 1/2" GM - BSPM | |
GAF001A00 | 0...+25 bar | 1/2" NPTM | |
GAC000A00 | 0...+4 bar | 1/2" GM - BSPM | |
GAC001A00 | 0...+4 bar | 1/2" NPTM | |
GA2000A00 | 0...+5 bar | 1/2" GM - BSPM | |
GA2001A00 | 0...+5 bar | 1/2" NPTM | |
GAD000A00 | 0...+6 bar | 1/2" GM - BSPM | |
GAD001A00 | 0...+6 bar | 1/2" NPTM |
