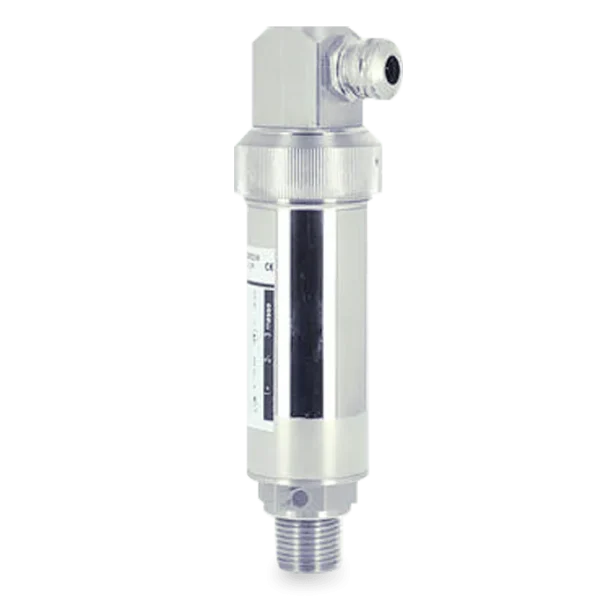

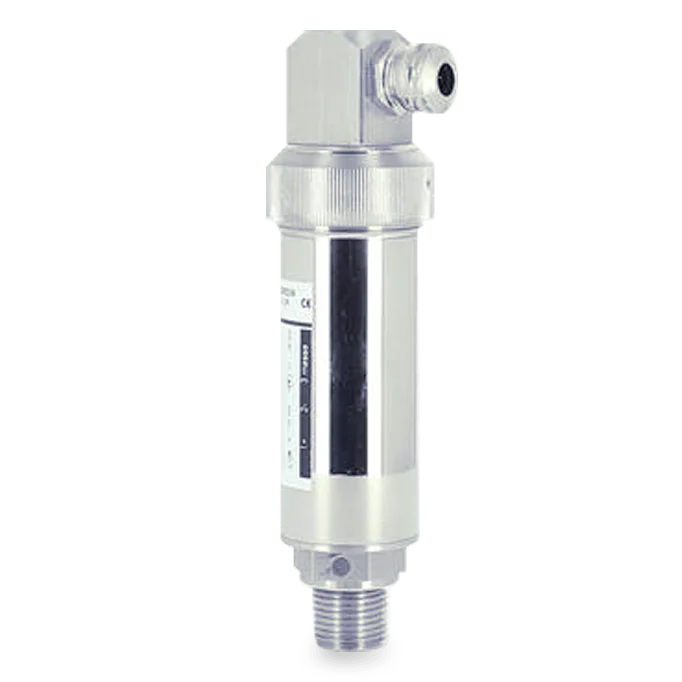

Fuji Electric absoliutaus slėgio jutiklis – TA

Slėgio jutikliai

Pritaikymo sritys

Absoliutaus slėgio jutiklis TA sukurtas pramoninėms reikmėms, kai reikalingi tvirti, ekonomiški dujų, skysčių ir garų matavimo įrenginiai su gera pakartojamumo charakteristika.

Savybės

  • Speciali priežiūra nereikalinga
  • Kompaktiškas jutiklis
  • Ekonomiškas matavimo įrenginys
  • Padidintas tvirtumas ir sandarumas
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Jautrusis elementas

    storas keraminis sluoksnis

  • Matavimo diapazonas

    0 iki 25 bar abs

  • Sustiprintas maksimalus slėgis

    3 iki 600 bar

  • Išėjimo signalas

    4–20 mA, 2 laidai

  • Maitinimo įtampa

    12 iki 28 Vdc

  • Atsarginė (kritinė) reikšmė

    ≈ 3,7 mA arba ≈ 25–27 mA (elektros gedimo atveju)

  • Nulio + nuolydžio reguliavimas

    ± 3 % (pasirinktinai galima keisti matavimo diapazoną nuo 50 % iki 100 %)

  • Apkrova

    R(Ω)=(Ualim-10V)/0,02A

  • Maksimali bendra paklaida

    ≤ 0.2% EM (esant 25°C)/
    ≤ 0.4% EM (esant 25 °C)
    Tiesiškumas + Histerezė + Pakartojamumas

  • Temperatūros poslinkis

    ± 0,03 %/°C visame matavimo diapazone
    (T° kompensavimas tarp 0 ir 50 °C)

  • Darbinė aplinkos temperatūra

    –20 °C iki +70 °C

  • Skysčio temperatūra ir drėgmė

    –20 °C iki +70 °C

  • Sandėliavimo temperatūra

    –40 °C iki +80 °C

  • Apsauga

    IP 65 (jungties išėjimui)
    IP 67 (kabelio išėjimui)

  • Procesinės jungtys

    Nerūdijantis plienas 316 L
    ½″ GM, ¼″ GM, ½″ NPTM

  • Elektrinės jungtys

    Jungtis ISO 4400 / DIN 43650
    Kabelio išėjimas, 2 m
    M12 jungtis (4 kontaktai)

  • Korpusas

    Nerūdijantis plienas 316 L

  • Dalys, liečiančios skystį

    316 L nerūdijantis plienas + keramika + FKM tarpiklių sandarikliai
    (kiti – žr. duomenų lapą)

  • Sertifikatai ir atitiktis

    ATEX (papildoma versija): vidinė sauga
    Ex ia IIC T6 Ga (darbinė temperatūra tarp –30 °C ir +55 °C)
    Ex ia IIC T5 Ga (darbinė temperatūra tarp –30 °C ir +70 °C)
    Ex ia IIIC T80 °C Da (darbinė temperatūra tarp –30 °C ir +55 °C)
    Ex ia IIIC T95 °C Da (darbinė temperatūra –30 tarp °C ir +70 °C)
    Grupė – Kategorija II – 1GD ir I M1

GALIMI MODELIAI

Prekės kodasMatavimo skalė 1Matavimo skalė 2Kaina
TAV000A000...+0.4 bar1/2" GM - BSPM
TAV001A000...+0.4 bar1/2" NPTM
TA0000A000...+1 bar1/2" GM - BSPM
TA0001A000...+1 bar1/2" NPTM
TAA000A000...+1.6 bar1/2" GM - BSPM
TAA001A000...+1.6 bar1/2" NPTM
TA3000A000...+10 bar1/2" GM - BSPM
TA3001A000...+10 bar1/2" NPTM
TAE000A000...+16 bar1/2" GM - BSPM
TAE001A000...+16 bar1/2" NPTM
TA1000A000…+2 bar1/2" GM - BSPM
TA1001A000…+2 bar1/2" NPTM
TAB000A000...+2.5 bar1/2" GM - BSPM
TAB001A000...+2.5 bar1/2" NPTM
TA4000A000...+20 bar1/2" GM - BSPM
TA4001A000...+20 bar1/2" NPTM
TAF000A000...+25 bar1/2" GM - BSPM
TAF001A000...+25 bar1/2" NPTM
TAC000A000...+4 bar1/2" GM - BSPM
TAC001A000...+4 bar1/2" NPTM
TA2000A000...+5 bar1/2" GM - BSPM
TA2001A000...+5 bar1/2" NPTM
TAD000A000...+6 bar1/2" GM - BSPM
TAD001A000...+6 bar1/2" NPTM

DOKUMENTAI

  • Instrukcija: Slėgio keitikliai GR GA ir TR TA

    287.39 KB

    Parsisiųsti
  • Techninė specifikacija: Slėgio keitikliai TR TA 22

  • Techninė specifikacija: Slėgio keitikliai TR TA 01

    1013.49 KB

    Parsisiųsti
  • Techninė specifikacija: Slėgio keitikliai TR TA 02

PANAŠŪS PRODUKTAI

  • Fuji Electric branduolinis slėgio jutiklis  – FKB - NC - K3

    Slėgio jutikliai

    Fuji Electric branduolinis slėgio jutiklis – FKB - NC - K3

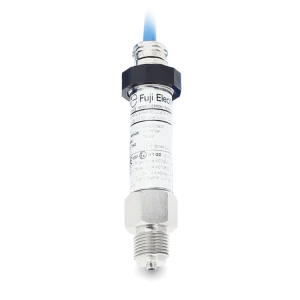

  • Fuji Electric absoliutaus slėgio jutiklis – GA
