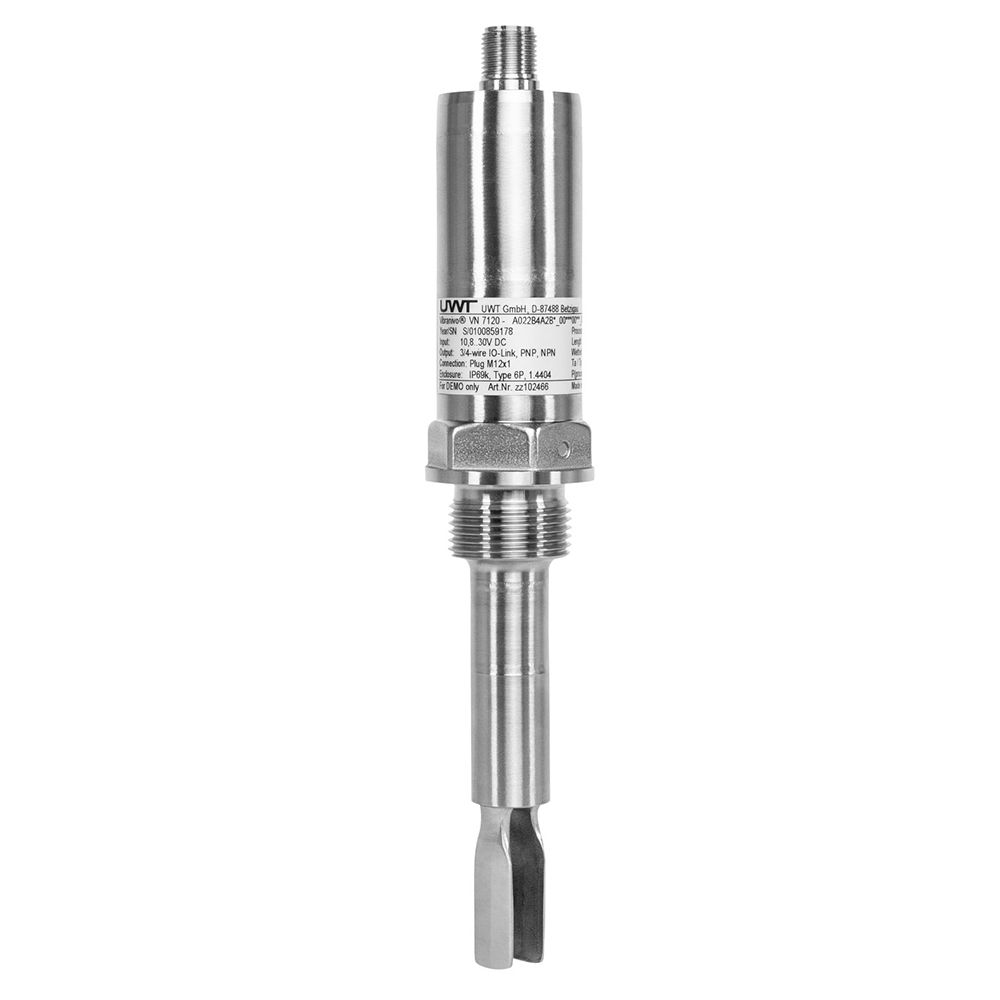

UWT vibracinis lygio jutiklis Vibranivo® – VN 7120

SPECIFIKACIJOS

• Matavimo principas

  Vibracija (šakutė)

• Matavimo paskirtis

  Taškinio lygio matavimas

• Rodmenys „display_vn“

  FSH, FSL
  Histerezė
  LED spalvos
  Jautrumas
  Laiko delsimas
  Langas

• Versija

  Kompaktiška versija
  Pailgintas jungimo taškas

• Terpė

  Skysčiai

• Montavimo padėtis

  Viršus
  Horizontaliai
  Vertikaliai
  Kampu
  Kampu (kūgio srityje)
  Kampu (Viršus)
  Vamzdžiuose
  Į apačią nukreiptuose vamzdžiuose
  Horizontaliai (kūgyje)
  Apėjimo linijoje (Bypass)

• Aplinkos temperatūra

  -40 ... 75°C, -40 ... 176°F

• Proceso temperatūra

  -40°C … +150°C (-40°F … +302°F)

• Proceso slėgis

  -1 bar … +40 bar (-14.5 psi … +580 psi)

• Minimali jautrumo riba

  > 0,5 g/cm3

• Korpuso tipas

  Kompaktiškas

• Korpuso medžiaga

  Nerūdijantis plienas 1.4404 (316L)

• Korpuso apsaugos klasė

  IP69
  Tipas 6P

• Sriegio jungtys

  ≥ G 1/2"
  ≥ G 3/4"
  ≥ NPT 3/4"
  NPT ½"

• Flanšo jungtys

  ≥ DN25

• Higieninės jungtys

  ≥ Triclamp 1"
  Įleidžiama suvirinama jungtis (G ¾" versijoje)

• Sudrėkintos medžiagos

  Nerūdijantis plienas 1.4404 (316L)

• Mechaninis apkrovimas

  200 N

• Min. panardinimo ilgis

  64 mm, 2.52"

• Maks. panardinimo ilgis

  106 mm, 4.09"

• Maitinimo šaltinis

  19 ... 230V AC/DC
  10 ... 30V DC

• Signalo išvestis

  Tranzistorius PNP
  IO-Link
  2 laidų bekontaktis

• Sertifikatai

  CE
  Bendrosios paskirties
  FMc
  UKCA

• Higiena / Farmacija

  EG 1935/2004
  FDA
  EHEDG (Tipas EL)

• Laivų sertifikatas

  ---

• Apsauga nuo perpildymo

  WHG

• SIL kvalifikacija

  ---

• Kiti sertifikatai

  ---

• Naudotojo sąsaja

  ---

• Optinis indikatorius

  LED

• Ypatybės

  Reguliuojamas jautrumas
  Reguliuojamas išvesties delsimas
  Perjungiama logika (Fail Safe High – Fail Safe Low)
  Reguliuojamas jungimo taškas
  Reguliuojama histerezė
