Taikymas

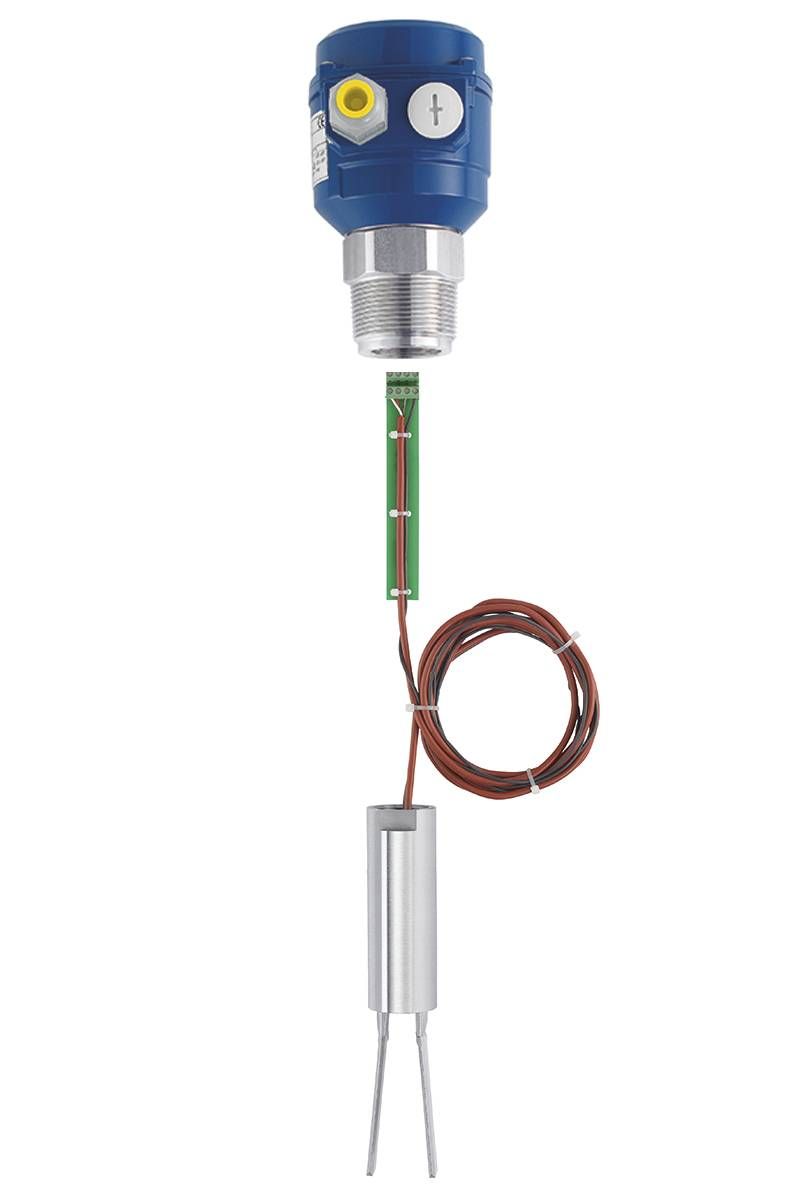

Vibracinė šakutė Vibranivo® VN 1040 skirta pilnumo ir poreikio lygio detektavimui sandėliavimo bei technologiniuose induose, tinka sausoms ir lengvai tekančioms birioms medžiagoms. Komplektas su lanksčiu vamzdeliu ir 1500 mm arba 4000 mm ilgio kabeliu leidžia klientui reguliuoti zondo ilgį pagal poreikį.
Savybės
Matavimo principas
Vibracija (šakutė)
Matavimo paskirtis
Taškinio lygio matavimas
Versija
Vamzdžio prailginimas (prisukamas)
Sąsajos aptikimas
Terpė
Birios medžiagos
Montavimo padėtis
Viršus
Horizontaliai
Ant lizdo
Aplinkos temperatūra
-40°C … +60°C (-40°F … +140°F)
Proceso temperatūra
-40°C … +150°C (-40°F … +302°F)
Proceso slėgis
-1 bar … +16 bar (-14.5 psi … +232 psi)
Minimali jautrumo riba
> 50 g/l (> 3 lbs/ft3)
Korpuso tipas
Standartinis
Korpuso medžiaga
Aliuminis
Korpuso apsaugos klasė
IP66
Sriegio jungtys
≥ R 1 1/2"
≥ NPT 1 1/2"
Flanšo jungtys
≥ DN100
≥ 2"
Higieninės jungtys
≥ Triclamp 2"
Sudrėkintos medžiagos
Nerūdijantis plienas 1.4305 (303)
Nerūdijantis plienas 1.4404 (316L)
Nerūdijantis plienas 1.4541 (321)
Tikslumas
---
Mechaninis apkrovimas
Vamzdis: 100 Nm
Osciliatoriaus strypas: 0,6 kN
Min. panardinimo ilgis
1500 mm (59")
Maks. panardinimo ilgis
4 m (13.15')
Maitinimo šaltinis
19...230V AC
12,5...36V DC
Universalus įtampų diapazonas (19...55V DC / 19...230V AC)
Signalo išvestis
Relė SPDT
Relė DPDT
Tranzistorius PNP
8/16 mA
4-20 mA
Sertifikatai
CE
ATEX
IEC-Ex
INMETRO
TR-CU
Apsaugos nuo sprogimo žymėjimas
Ex t
Ex i
Higiena / Farmacija
EG 1935/2004
FDA
Laivų sertifikatas
---
Apsauga nuo perpildymo
---
SIL kvalifikacija
---
Kiti sertifikatai
---
Naudotojo sąsaja
---
Optinis indikatorius
LED
Ypatybės
Reguliuojamas jautrumas
Reguliuojamas išvesties delsimas
Perjungiama logika (Fail Safe High – Fail Safe Low)
