Nuolatinis lygio matavimas UWT radarinių jutiklių pagalba
Radariniai lygio jutikliai užtikrina tikslų ir patikimą nuolatinį medžiagų lygio matavimą įvairiose talpyklose bei procesuose. Matavimo principas pagrįstas elektromagnetinėmis bangomis: jutiklis skleidžia fokusuotą bangą, kuri atsispindi nuo medžiagos paviršiaus ir kaip aidas sugrįžta į jutiklį, kur yra apdorojama.
Radarinių jutiklių veikimas pagrįstas elektromagnetinėmis bangomis. Jutiklis skleidžia fokusuotą signalą, kuris atsispindi nuo medžiagos paviršiaus ir kaip aido signalas grįžta atgal į prietaisą, kur yra apdorojamas ir paverčiamas lygio reikšme. Šiai kategorijai priklauso tiek laisvai spinduliuojantys radarai, tiek kreipiamieji radarai, dar vadinami TDR arba GWR jutikliais.
Esminis skirtumas tarp šių technologijų slypi signalo perdavime. Laisvai spinduliuojantys radarai naudoja antenas, kurios siunčia bangas bekontakčiu būdu medžiagos link, o kreipiamieji radarai perduoda signalą per zondą – strypą ar kabelį – kuris tiesiogiai liečiasi su medžiaga.
Laisvai spinduliuojantys radarai dažniausiai apibūdinami pagal veikimo dažnį, nes būtent jis lemia tikslų ir patikimą lygio matavimą įvairiose talpyklose.
Aukšto dažnio technologija leidžia pagaminti kompaktiškesnius jutiklius, užtikrina siauresnį spinduliavimo kampą ir geresnes atspindžio savybes. Dėl šių priežasčių UWT radarų jutikliai veikia su modernia 80 GHz technologija, kuri garantuoja itin preciziškus rezultatus.
Kreipiamieji radarai, priešingai, gali dirbti daug žemesniu, maždaug 1 GHz dažniu. Tokia technologija ypač naudinga, kai aplinkoje yra dulkių, nuosėdų, putų, garų ar kai matuojamas paviršius yra nestabilus. Be to, šie jutikliai tinkami ir fazės ribų (interfeiso) nustatymui. Svarbi jų dalis yra zondas – priklausomai nuo taikymo galima rinktis strypinį, kabelinį, dengto kabelio (PA) arba koaksialinį variantą. Tai leidžia UWT radarų sprendimams prisitaikyti prie įvairių pramonės poreikių ir užtikrinti tikslų bei patikimą lygio matavimą.

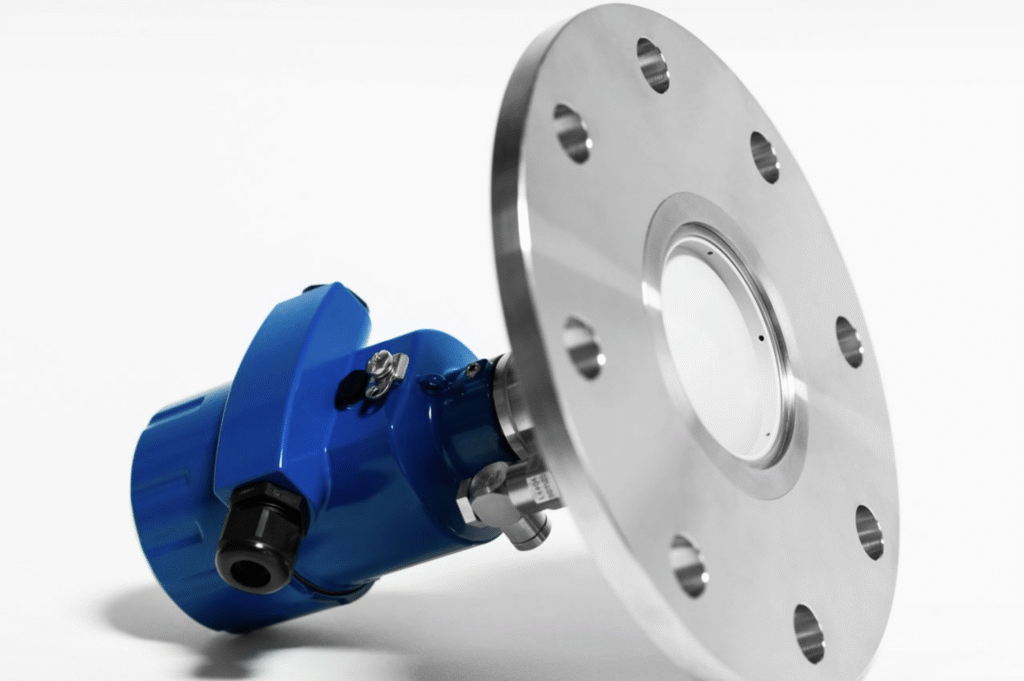

Nuolatinis lygio matavimas bekontakčiais radarais
Bekontakčiai radariniai jutikliai naudoja FMCW technologiją (76–84 GHz), kuri leidžia tiksliai nustatyti atstumą pagal siunčiamo ir atspindėto signalo dažnio skirtumą. Taip apskaičiuojamas užpildymo lygis be tiesioginio kontakto su medžiaga.
Šie radarai tinkami tiek skysčių, tiek birios medžiagos lygio matavimui. Jie pasižymi patikimumu, atsparumu dulkėms, garams ar temperatūros svyravimams ir nereikalauja priežiūros.
UWT 80 GHz radarų jutikliai užtikrina siaurą spinduliavimo kampą ir itin tikslius rezultatus net sudėtingose sąlygose.
Dėl bekontakčio veikimo principo jie idealiai tinka situacijoms, kur reikalingas:
tikslus matavimas net ir esant dulkėms, garams ar temperatūros pokyčiams,
ilgas tarnavimo laikas be papildomos priežiūros,
patikimumas agresyviose arba higienos reikalaujančiose aplinkose.

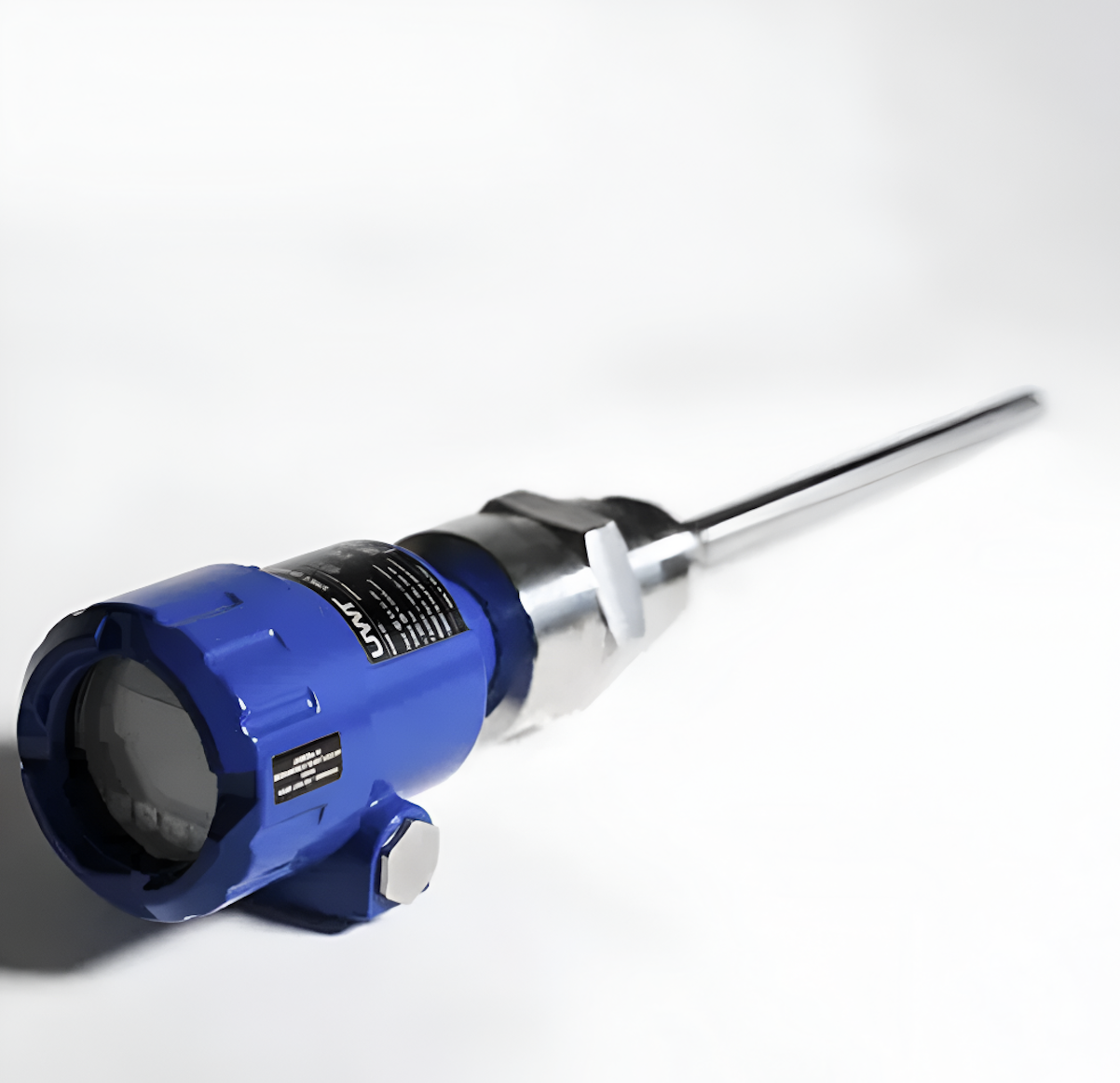

Nuolatinis lygio matavimas kreipiamaisiais radarais (TDR)
Kreipiamieji radarų jutikliai (TDR) naudoja impulsinę technologiją, leidžiančią tiksliai nustatyti medžiagos lygį talpyklose. Elektronika generuoja elektromagnetinę bangą, kuri perduodama zondo paviršiumi žemyn. Pasiekusi medžiagos paviršių, dalis signalo atsispindi ir grįžta atgal tuo pačiu zondu. Gautas „aido signalas“ išmatuojamas pagal sklidimo laiką, kuris tiesiogiai parodo atstumą iki medžiagos.
Pritaikymo sritys
Kreipiamieji radarai plačiai naudojami tiek skysčių, tiek birios medžiagos lygiui matuoti. Dėl zondo konstrukcijos jie itin patikimi esant:
dulkėms, putoms ar garams,
lipnioms nuosėdoms ar judančiam paviršiui,
sudėtingoms procesinėms sąlygoms.
UWT kreipiamieji radarų jutikliai gali būti komplektuojami su įvairių tipų zondais (strypiniais, kabeliniais, dengtais kabeliais ar koaksialiniais), kad būtų galima pritaikyti kiekvienai konkrečiai aplikacijai. Jie yra patikimas sprendimas, kai reikalingas stabilus ir tikslus lygio matavimas be sudėtingos priežiūros.
UWT radarų jutikliai užtikrina patikimą ir tikslų nuolatinį lygio matavimą tiek skysčių, tiek birių medžiagų pramonėje. Bekontakčiai radarai su 80 GHz FMCW technologija idealiai tinka sudėtingoms sąlygoms, o kreipiamieji TDR radarai suteikia pranašumų esant dulkėms, putoms ar nestabiliems paviršiams. Platus zondų pasirinkimas leidžia pritaikyti sprendimą įvairioms aplikacijoms, užtikrinant ilgalaikį tikslumą ir minimalią priežiūrą.
Norėdami matyti naujausią informaciją apie UWT radarinius lygio jutiklius spauskite mygtuką žemiau arba susisiekite su mumis per kontaktų formą.
