Piller UNIBLOCK™ UBTD+ – rotacinis dyzelinis UPS

Piller UNIBLOCK™ UBTD+ – rotacinis dyzelinis UPS

Rotary UPS, UPS

Taikymo sritys

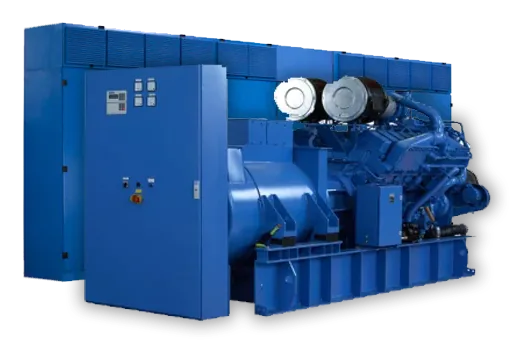

PILLER UNIBLOCK™ UBTD+ – rotacinis dyzelinis UPS, kuriame motorinis generatorius, smagratis ir dyzelinis variklis sumontuoti ant vieno pagrindo. Skirtas kritinei infrastruktūrai: duomenų centrams, pramonei ir objektams, kuriems reikia vieno integruoto UPS ir generatoriaus sprendimo.



Savybės:

  • Vieno modulio galia 500–2700 kW, lygiagrečiai iki 40 MW
  • UPS ir dyzelinis variklis viename įrenginyje ant bendro pagrindo
  • Daugumai tinklo sutrikimų dyzelio paleisti nereikia: tiltui naudojamas POWERBRIDGE™ arba akumuliatoriai
  • Mažiau klaidingų generatoriaus paleidimų ir mažesnis variklio nusidėvėjimas
  • Dyzelis paleidžiamas iš karto arba uždelstas nuo sekundžių iki minučių
  • Įtampos kritimai iki 50 % be atsijungimo; apkrovos šuoliai iki 100 %; 99 % harmonikų izoliacija
  • Aukščiausias dalinės ir pilnos apkrovos efektyvumas su prijungtu kaupikliu; be galios kondensatorių; tarnavimo laikas daugiau kaip 20 metų
  • Žemos ir vidutinės įtampos versijos; aušinimas oru arba vandeniu; konteinerinis variantas
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Gamintojas

    PILLER

  • Serija

    UNIBLOCK™ UBTD+

  • Įrenginio tipas

    Rotacinis dyzelinis UPS

  • Galia viename modulyje

    500–2700 kW

  • Maksimali sistemos galia

    Iki 40 MW

  • Konstrukcija

    UNIBLOCK™ motorinis generatorius per laisvo sukimosi sankabą sujungtas su dyzeliniu varikliu, viename pagrindo rėme

  • Efektyvumas

    Aukščiausias dalinės ir pilnos apkrovos efektyvumas su prijungtu energijos kaupikliu

  • Įtampa

    Žema arba vidutinė (MV)

  • Dyzelio paleidimo vėlinimas

    Reguliuojamas: nuo sekundžių iki minučių

  • Variklio parinktys

    Skirtingi dyzelinių variklių variantai

  • Išėjimo konfigūracija

    Vienas išėjimas (100 % galios kaip UPS) arba dviguba išėjimo magistralė: UPS (kritinė) + trumpo pertrūkio apkrova

  • Dviguba izoliuota magistralė

    Generatoriaus apvija maitina kritinę magistralę, motoro apvija – trumpo pertrūkio magistralę; grandinės elektriškai atskirtos

  • Lygiagretus jungimas

    MV: iki 40 MW; ZE: paprastai iki ~5 MW, iki 20 MW naudojant izoliuotą lygiagretų jungimą

  • Redundavimo schemos

    Izoliuota rezervuota, paskirstyta rezervuota (N+1), IP-Bus iki 40 MW, sistema + sistema, hot-standby, lygiagreti rezervuota

  • Įtampos tolerancija

    Kritimai iki 50 % nominalios be atsijungimo; iki –30 % be kaupiklio energijos

  • Maitinimo magistralės

    Kritinė ir avarinė gali būti atskirtos arba sujungtos viename paskirstyme

  • Harmonikų izoliacija

    99 %

  • Aušinimas

    Oru arba šaltu vandeniu

  • Matmenys ir svoris

    Pagal pasirinktą konfigūraciją

  • Pritaikymas

    Duomenų centrai, pramonė, kritinė infrastruktūra

  • Galimos papildomos komplektacijos

    Konteinerinis variantas

    Aušinimas vandeniu iš pastato šalto vandens sistemos

    Vidutinės įtampos versija

    Akumuliatorių tiltas vietoj POWERBRIDGE™
