JUMO kapacitivinis drėgmės ir temperatūros siųstuvas
Higrometrai, Temperatūros ir drėgmės matavimas
Taikymo sritys

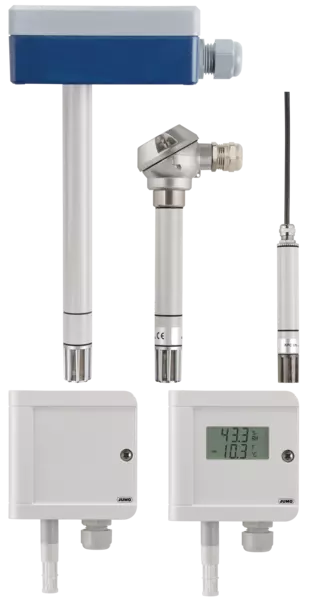

JUMO 907020 – kapacitivinis drėgmės ir temperatūros siųstuvas, skirtas vėdinimo ir oro kondicionavimo sistemoms. Jis matuoja santykinę oro drėgmę, o priklausomai nuo pasirinktos versijos – ir temperatūrą. Galimos patalpos, sieninė, ortakinė ir strypinė konstrukcijos bei standartizuoti srovės ir įtampos išėjimai.
Savybės:
Santykinės drėgmės matavimas 0…100 % RH
Galimas papildomas temperatūros matavimas
Kapacitivinis drėgmės matavimo elementas
Patalpos, sieninė, ortakinė arba strypinė konstrukcija
Išėjimai 4–20 mA, 0–1 V arba 0–10 V
Galimas pasyvus Pt100 temperatūros išėjimas
Sieninės ir patalpos versijos gali būti su LCD ekranu
Skirtas vėdinimo ir oro kondicionavimo sistemoms
SPECIFIKACIJOS
GALIMI MODELIAI
DOKUMENTAI
SPECIFIKACIJOS
Tipas
Kapacitivinis drėgmės arba drėgmės ir temperatūros siųstuvas
Tipo numeris
907020
Matuojami dydžiai
Santykinė oro drėgmė; priklausomai nuo versijos – ir temperatūra
Drėgmės matavimo principas
Kapacitivinis plonasluoksnis drėgmės jutiklis
Drėgmės matavimo diapazonas
0…100 % RH
Matuojama terpė
Oras, atmosferinis slėgis, neagresyvi aplinka
Drėgmės matavimo tikslumas
Priklausomai nuo konstrukcijos, apie ±2…±3 % RH; pvz., sieninei versijai ±2 % RH diapazone 10…90 % RH.
Temperatūros jutiklis
Pt100 arba Pt1000, priklausomai nuo versijos
Galimi temperatūros diapazonai
-20…+80 °C; -30…+60 °C; -30…+70 °C; 0…+50 °C; 0…+100 °C, priklausomai nuo pasirinktos konstrukcijos.
Galimi išėjimo signalai
4–20 mA / 4–20 mA
0–1 V / 0–1 V
0–10 V / 0–10 V
4–20 mA / Pt100 pasyvus
0–1 V / Pt100 pasyvus
0–10 V / Pt100 pasyvus
Apsaugos klasė
Patalpos versija – IP30
Sieninė versija – IP65 korpusas
Ortakinė versija – IP64
Strypinė versija – IP65
Apsauga gali priklausyti ir nuo naudojamo filtro.
Maitinimo įtampa
Priklauso nuo konstrukcijos ir išėjimo signalo; dažniausiai naudojama 24 V DC sistema. Galimi diapazonai nuo 6 iki 30 V DC, priklausomai nuo versijos.
Darbinė temperatūra
Patalpos versija: -30…+60 °C
Sieninė versija: -30…+80 °C
Ortakinio jutiklio galvutė: -40…+80 °C
Strypinio jutiklio galvutė: -40…+80 °C
Papildomos opcijos
Dviejų eilučių LCD ekranas patalpos ir sieninei versijai; strypinei versijai galima jungiamoji kištukinė jungtis.
