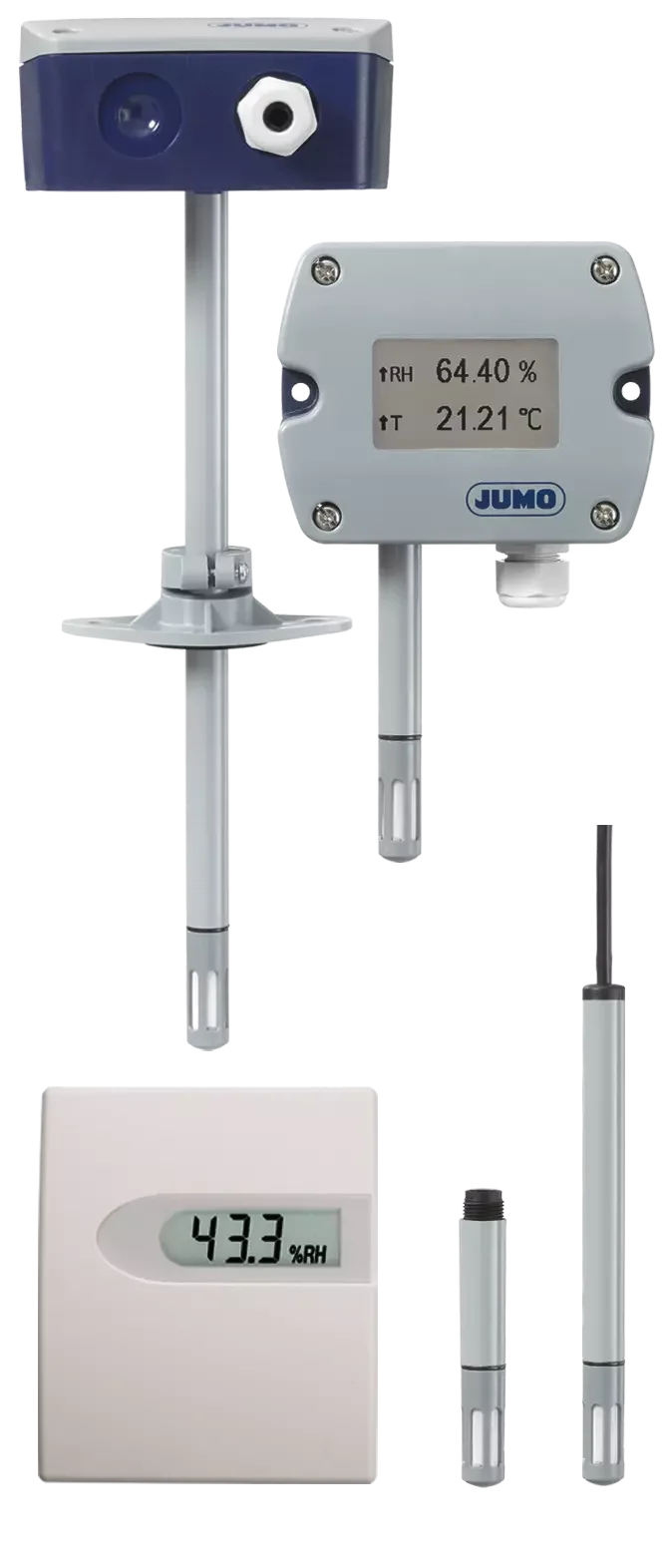

JUMO drėgmės, temperatūros ir CO₂ siųstuvas

SPECIFIKACIJOS

• Tipas

  Drėgmės, temperatūros ir CO₂ matavimo siųstuvas

• Tipo numeris

  907021

• Matuojami dydžiai

  Santykinė drėgmė, temperatūra, CO₂ koncentracija

• Drėgmės matavimo principas

  Kapacitivinis jutiklis su apsaugine danga; atsparus kondensacijai

• Drėgmės matavimo diapazonas

  0…100 % RH

• Drėgmės tikslumas

  Priklausomai nuo konstrukcijos apie ±2…±3 % RH; HVAC versijoms apie ±2,5 % RH.

• Temperatūros jutiklis

  Pt1000 pagal DIN EN 60751; kai kuriose pasyviose versijose galimas Pt100

• Temperatūros matavimo diapazonai

  0…+50 °C
  -20…+80 °C
  -30…+70 °C
  -40…+60 °C
  priklausomai nuo konstrukcijos ir versijos.

• CO₂ matavimo principas

  NDIR – nedispersinė infraraudonųjų spindulių technologija, 2 spindulių infraraudonųjų spindulių elementas

• CO₂ matavimo diapazonai

  0…2000 ppm
  0…5000 ppm
  0…10000 ppm

• Galimi išėjimo signalai

  4–20 mA
  0–1 V
  0–10 V
  Pt100 pasyvus
  Pt1000 pasyvus
  RS485 Modbus

• Maitinimo įtampa

  Priklauso nuo versijos; dažniausiai 24 V sistemos. 0–10 V, RS485 ir CO₂ versijoms nurodoma 15–35 V DC arba 24 V AC ±20 %.

• Apsaugos klasė

  Patalpos versija – IP20
  Sieninė, ortakinė ir strypinė versijos – IP65

• Korpuso medžiaga

  Polikarbonatas

• Galimos konstrukcijos

  Patalpos
  Sieninė
  Ortakinė
  Strypinė su kabeliu
  Strypinė su M12 × 1 jungtimi
  Atskiros CO₂ patalpos, sieninės ir ortakinės versijos.

• Galimos matavimo versijos

  Drėgmė + temperatūra
  Drėgmė + temperatūra su pasyviu temperatūros išėjimu
  CO₂
  CO₂ + temperatūra
  CO₂ + temperatūra su pasyviu temperatūros išėjimu
  CO₂ + temperatūra + drėgmė

• Papildomos opcijos

  Integruotas LCD ekranas
  Ilgesnis 3 m jungiamasis kabelis tam tikrai strypinei versijai

• Galimi priedai

  Plastikinis membraninis filtras
  Nerūdijančio plieno sukepintas filtras
  Filtras didelės drėgmės ir kondensacijos sąlygoms
  PTFE filtras agresyvesnei cheminei aplinkai
  Drėgmės jutiklio patikros rinkiniai: 33 %, 53 % ir 76 % RH

• Konstrukcija

  Patalpos – drėgmė / temperatūra, Sieninė HVAC, Ortakinė HVAC, Sieninė, Ortakinė, Strypinė su 1,5 m kabeliu, Strypinė su M12 × 1, CO₂ patalpos, CO₂ sieninė, CO₂ ortakinė
