Šie azoto srauto matuokliai idealiai tinka farmacijos, chemijos ir maisto pramonės įmonėms.
Vamzdžio diametras (mm)
DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200
Maitinimo įtampa
24 V DC ±10 % arba su integruotu akumuliatoriumi (akumuliatoriaus veikimo trukmė: apie 10 metų esant 20 °C temperatūrai)
Energijos suvartojimas
24 V DC, 1.5 W arba mažiau
Tinkama terpė
N₂ (vamzdžio skersmuo 25–80 mm)
Skysčio temperatūra ir drėgmė
Nuo -10°C iki 60°C, RH 90% arba mažiau
Darbinis slėgis
Mažiau nei 1 MPa (manometrinis slėgis)
Srauto greičio diapazonas (min.)
DN25: srauto diapazonas ±0,6–35 m³/h; ±2,0 % tikslumas nuo ±3,5–35 m³/h, ±5,0 % tikslumas nuo ±0,6–3,5 m³/h
DN32: srauto diapazonas ±1,1–65 m³/h; ±2,0 % tikslumas nuo ±6,5–65 m³/h, ±5,0 % tikslumas nuo ±1,1–6,5 m³/h
DN40: srauto diapazonas ±1,3–80 m³/h; ±2,0 % tikslumas nuo ±8–80 m³/h, ±5,0 % tikslumas nuo ±1,3–8 m³/h
DN50: srauto diapazonas ±2,5–150 m³/h; ±2,0 % tikslumas nuo ±15–150 m³/h, ±5,0 % tikslumas nuo ±2,5–15 m³/h
DN65: srauto diapazonas ±4–240 m³/h; ±2,0 % tikslumas nuo ±24–240 m³/h, ±5,0 % tikslumas nuo ±4–24 m³/h
DN80: srauto diapazonas ±5–300 m³/h; ±2,0 % tikslumas nuo ±30–300 m³/h, ±5,0 % tikslumas nuo ±5–30 m³/h
DN100: srauto diapazonas ±10–500 m³/h; ±2,0 % tikslumas nuo ±50–500 m³/h, ±5,0 % tikslumas nuo ±10–50 m³/h
DN150: srauto diapazonas ±24–1200 m³/h; ±2,0 % tikslumas nuo ±120–1200 m³/h, ±5,0 % tikslumas nuo ±24–120 m³/h
DN200: srauto diapazonas ±40–2000 m³/h; ±2,0 % tikslumas nuo ±200–2000 m³/h, ±5,0 % tikslumas nuo ±40–200 m³/h
Oro srauto normos konversijos tikslumas
FWD025–080: ±2,5 % nuo matavimo (esant 500 kPa, 25 °C, sausas oras)
FWD100–200: ±2,0 % nuo matavimo (esant ≥ 300 kPa)

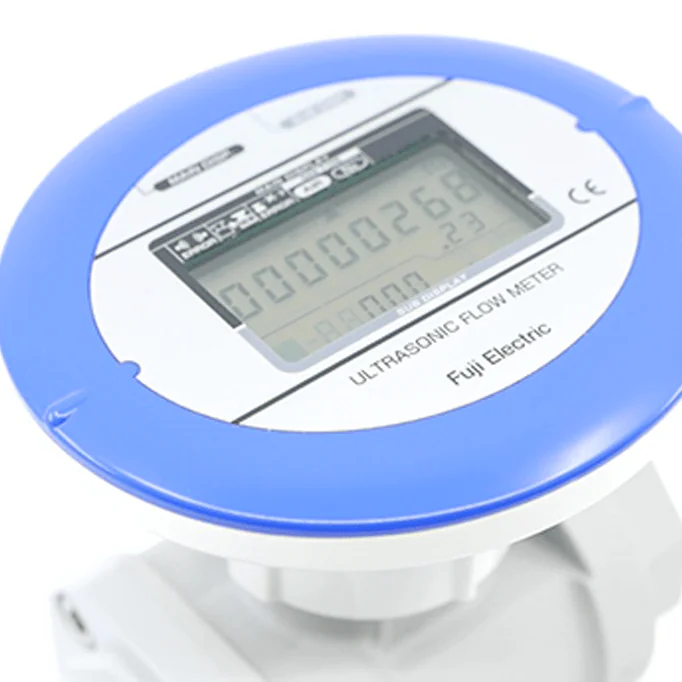

Ekranas
1 eilutė: Sukaupta vertė (m³) – 8 skaitmenys, Momentinis srautas (l/min) – 8 skaitmenys
2 eilutė: Momentinis srautas (Nm³/h) – 5 skaitmenys (4 skaitmenys viršijus 2000), Slėgis (kPa) – 5 skaitmenys, Temperatūra (°C) – 3 skaitmenys
Išėjimai (negalimi su maitinimu iš baterijų)
Srovės išvestis: 4–20 mA DC (±0,5 % PE), didžiausia apkrovos varža 400 Ω, didžiausia srovės išvestis 22 mA
Momentinis srautas, slėgis arba temperatūra
Kontaktinė išvestis: 2 kontaktinės išvestys, didžiausia apkrova 24 V DC, 50 mA, didžiausias dažnis: 10 Hz
Išvestis 1: impulsai (pirmyn),
Išvestis 2: impulsai (atgal), aukšto/žemo lygio aliarmas, sistemos klaida
Proceso jungties tipas

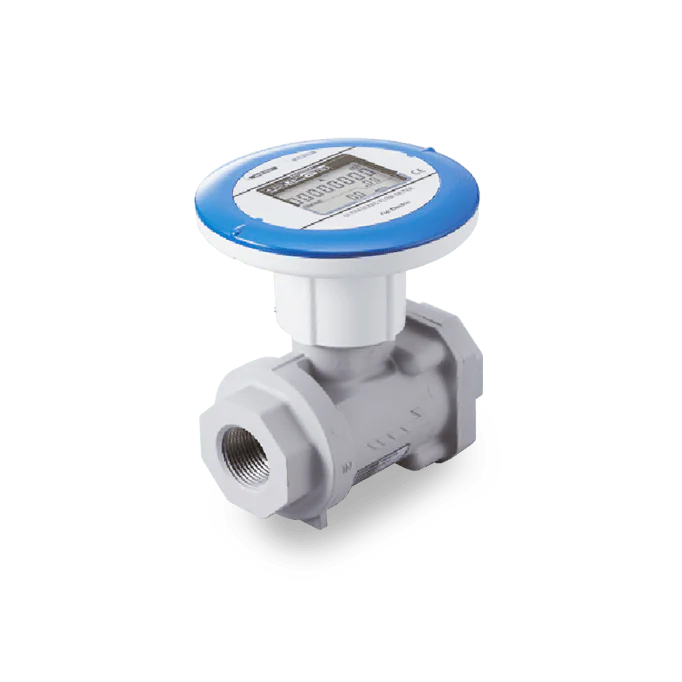

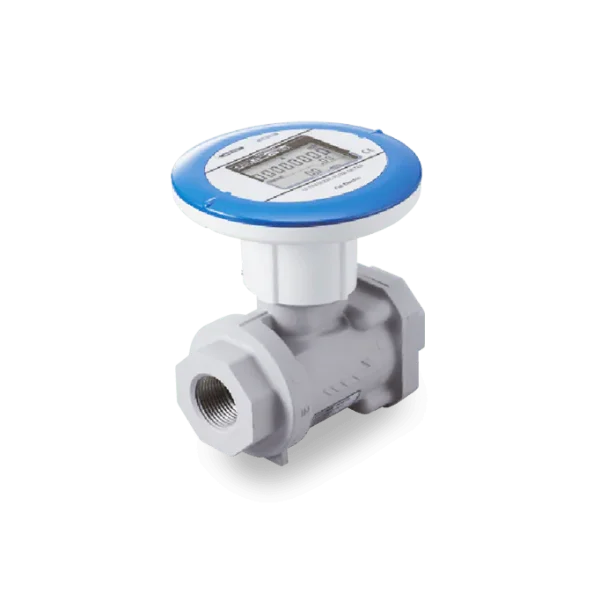

⌀25, ⌀32 mm: ⌀25 mm – Rc1, ⌀32 mm – Rc1-1/4

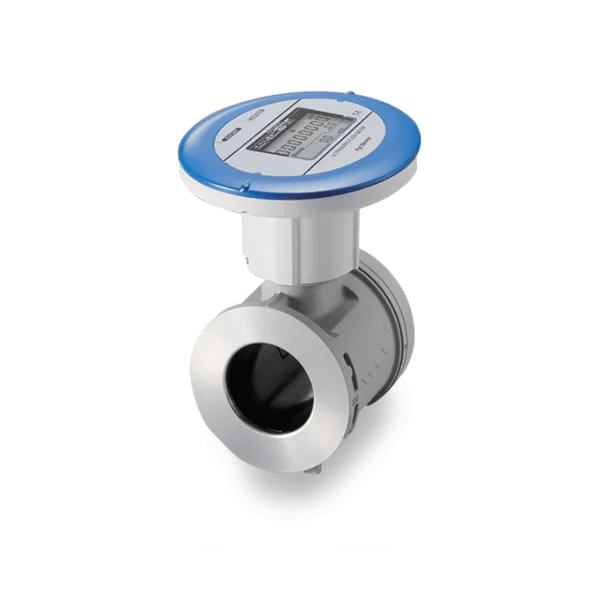

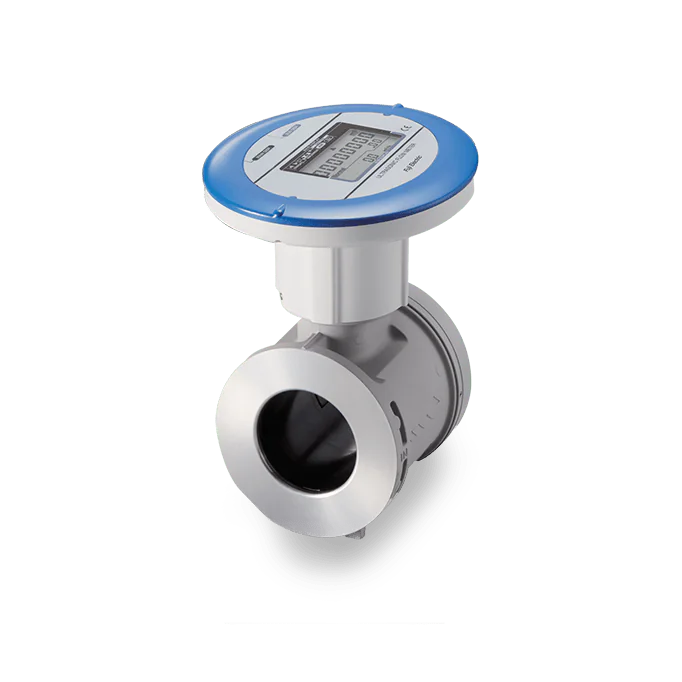

⌀40–⌀80 mm: Tvirtinimas flanšu (JIS10K)

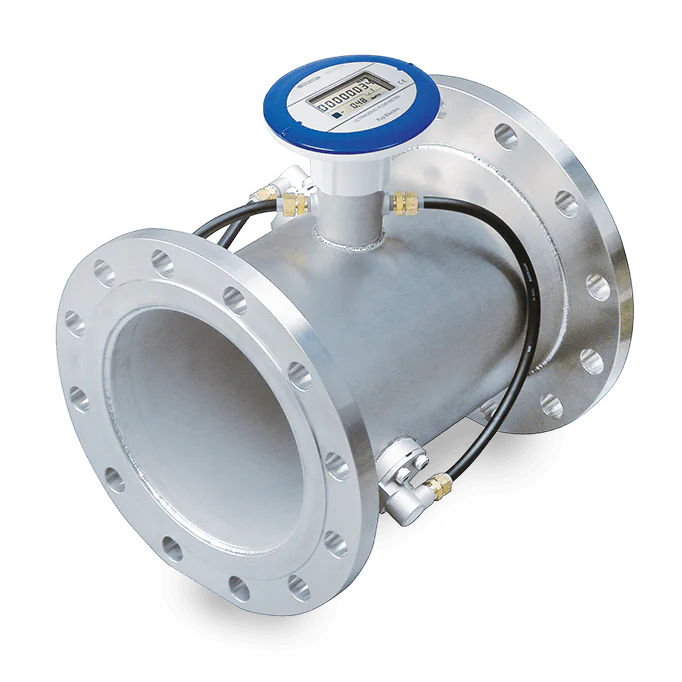

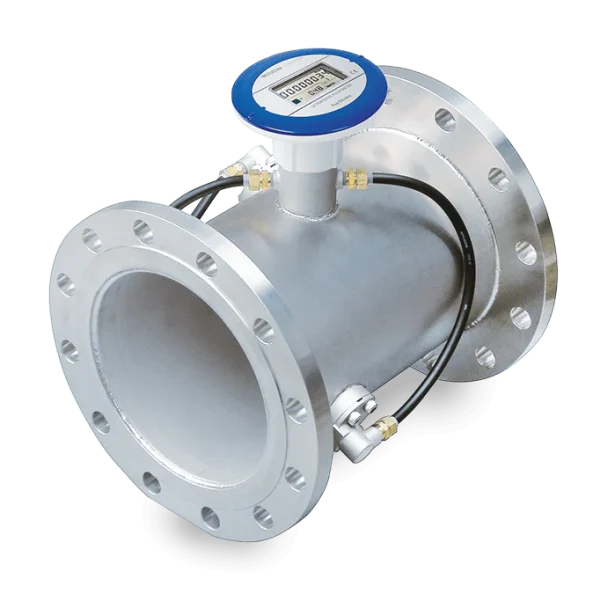

⌀100–⌀200 mm: Tvirtinimas flanšu JIS10K
Montavimo sąlygos (tiesių atkarpų ilgis)
⌀25, ⌀32 mm: Mažiausiai 20D prieš srautą, 5D po srauto
Naudojant dvikrypčiam matavimui – mažiausiai 20D prieš ir po srauto
⌀40–⌀200 mm: Mažiausiai 10D prieš srautą, 5D po srauto
Naudojant dvikrypčiam matavimui – mažiausiai 10D prieš ir po srauto
Su skysčiu besiliečiančių dalių medžiagos
Aliuminio lydinys, PPS, fluorsilikoninis kaučiukas ir kt.
Montavimo vieta
Vidaus arba lauko sąlygomis (atitinka IP64)
Laikymo temperatūra
-20 °C iki 70 °C, be kondensacijos
Prekės kodas | Skersmuo, jungties sistema | Maitinimo šaltinis | Matavimo terpė | Išvesties, maitinimo kabelis | Naudojimo instrukcija | Kaina |
---|---|---|---|---|---|---|
FWD100D2-A52-1 | 100 mm / Tvirtinimas flanšu (JIS10K) | 24V DC ±10 | Azotas | 5 metrų | Su | |
FWD100D2-A02-1 | 100 mm / Tvirtinimas flanšu (JIS10K) | 24V DC ±10 | Azotas | Be | Su | |
FWD150D2-A52-1 | 150 mm / Tvirtinimas flanšu (JIS10K) | 24V DC ±10 | Azotas | 5 metrų | Su | |
FWD150D2-A02-1 | 150 mm / Tvirtinimas flanšu (JIS10K) | 24V DC ±10 | Azotas | Be | Su | |
FWD200D2-A52-1 | 200 mm / Tvirtinimas flanšu (JIS10K) | 24V DC ±10 | Azotas | 5 metrų | Su | |
FWD200D2-A02-1 | 200 mm / Tvirtinimas flanšu (JIS10K) | 24V DC ±10 | Azotas | Be | Su | |
FWD025D2-A52-1 | 25mm / Rc1 | 24V DC ±10 | Azotas | 5 metrų | Su | |
FWD025D2-A02-1 | 25mm / Rc1 | 24V DC ±10 | Azotas | Be | Su | |
FWD032D2-A52-1 | 32mm / Rc1-1/4 | 24V DC ±10 | Azotas | 5 metrų | Su | |
FWD032D2-A02-1 | 32mm / Rc1-1/4 | 24V DC ±10 | Azotas | Be | Su | |
FWD040D2-A52-1 | 40mm / Rc1-1/4 | 24V DC ±10 | Azotas | 5 metrų | Su | |
FWD040D2-A02-1 | 40mm / Rc1-1/4 | 24V DC ±10 | Azotas | Be | Su | |
FWD065D2-A52-1 | 65 mm / Montavimas tarp flanšų | 24V DC ±10 | Azotas | 5 metrų | Su | |
FWD065D2-A02-1 | 65 mm / Montavimas tarp flanšų | 24V DC ±10 | Azotas | Be | Su | |
FWD050D2-A52-1 | 50 mm / Tvirtinimas flanšu | 24V DC ±10 | Azotas | 5 metrų | Su | |
FWD050D2-A02-1 | 50 mm / Tvirtinimas flanšu | 24V DC ±10 | Azotas | Be | Su | |
FWD080D2-A52-1 | 80 mm / Montavimas tarp flanšų | 24V DC ±10 | Azotas | 5 metrų | Su | |
FWD080D2-A02-1 | 80 mm / Montavimas tarp flanšų | 24V DC ±10 | Azotas | Be | Su |
