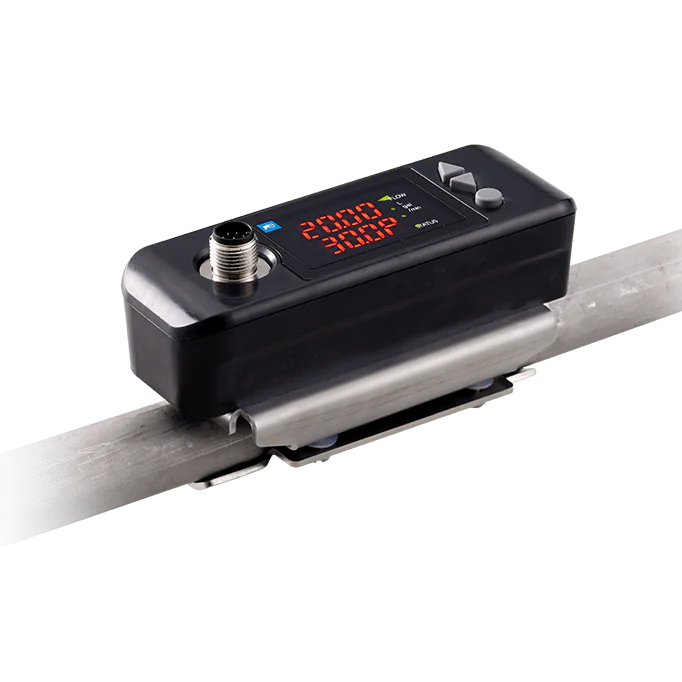

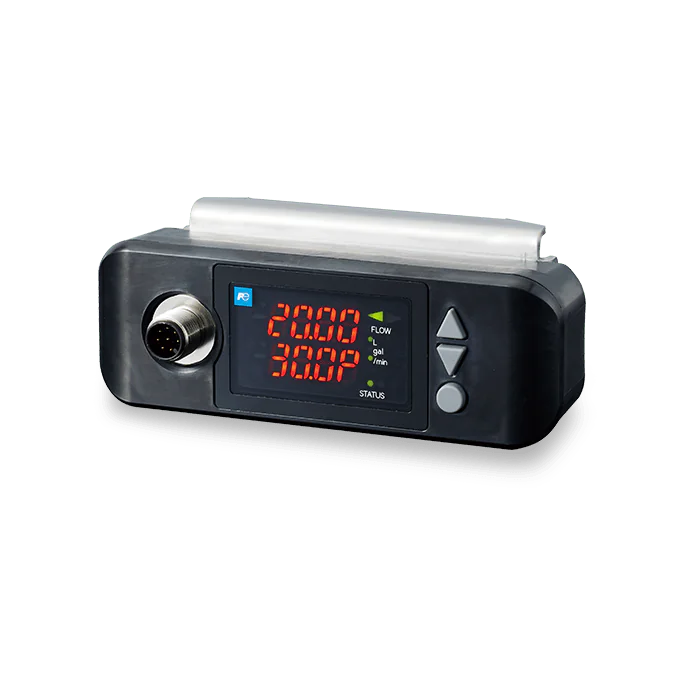

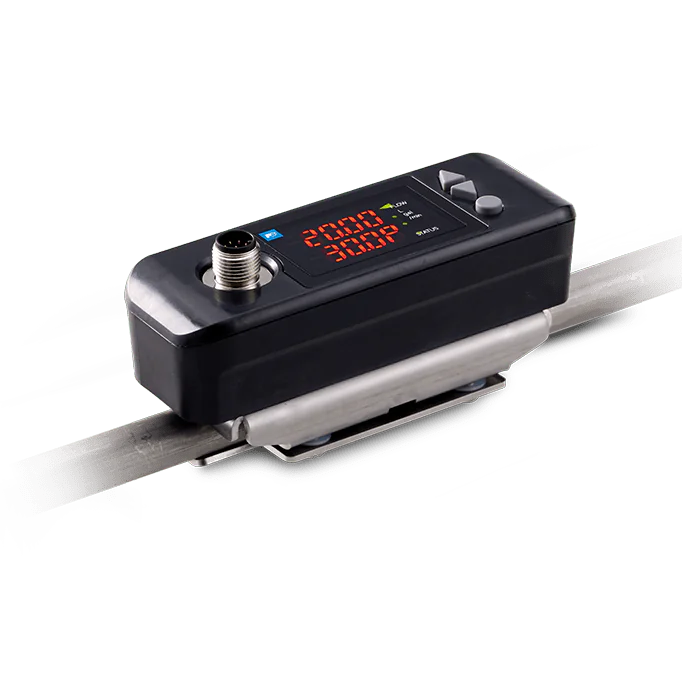

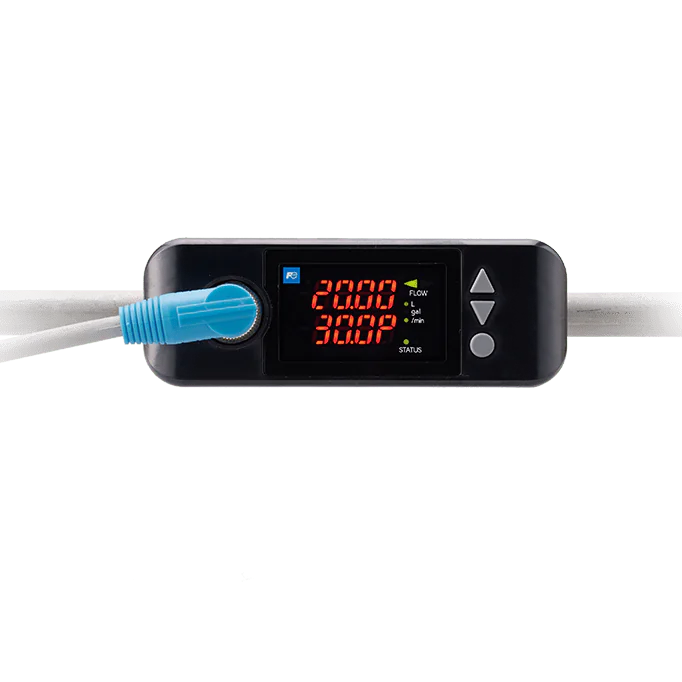

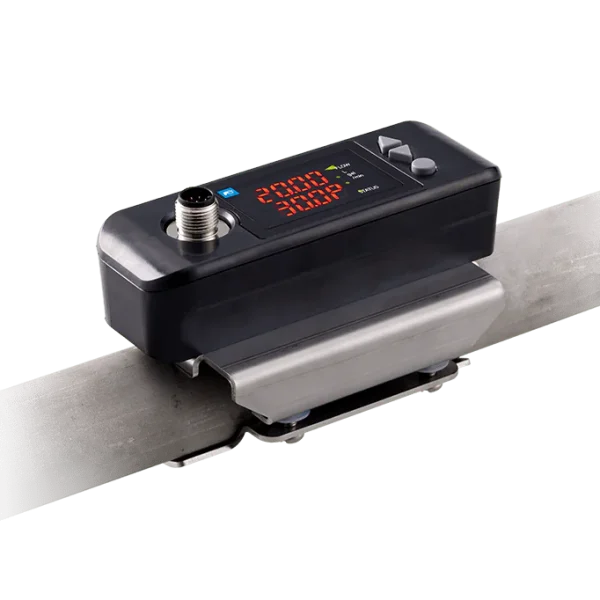

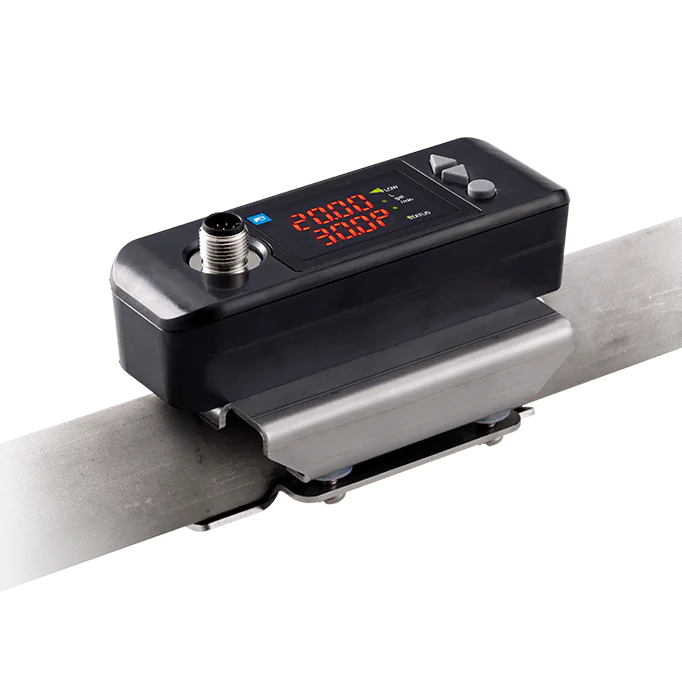

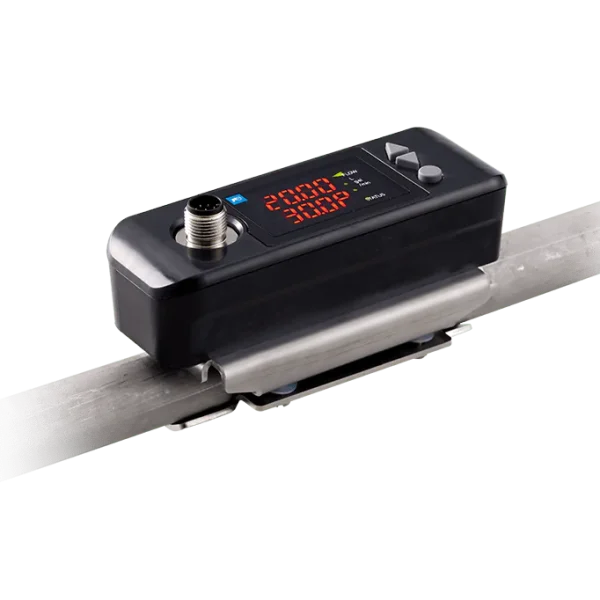

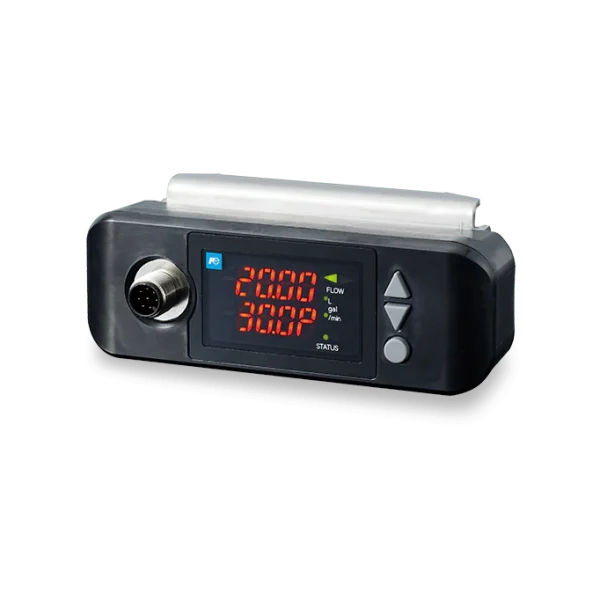

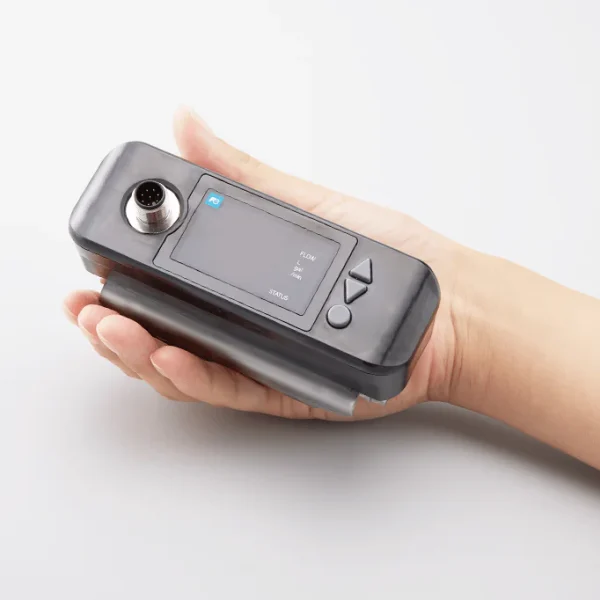

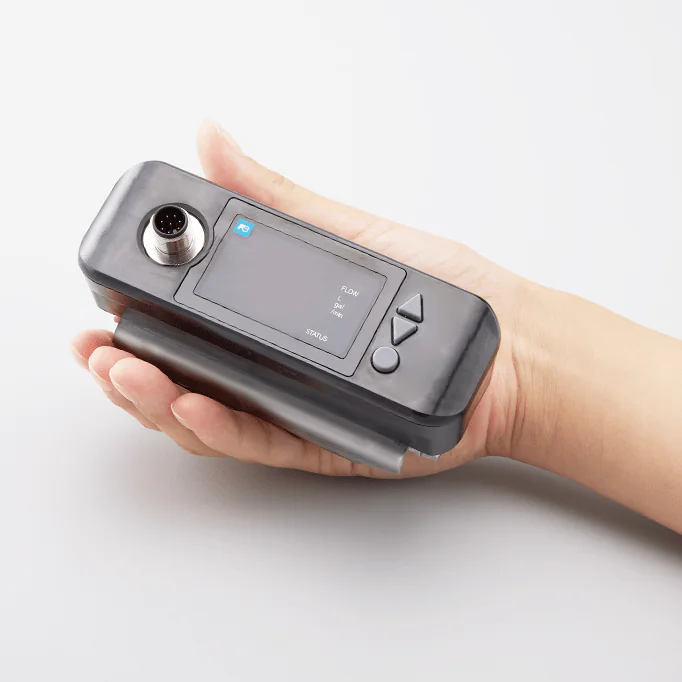

Fuji Electric kompaktiškas ultragarsinis debitomatis S-Flow – FSZ

SPECIFIKACIJOS

• Pagrindinio bloko tipas

  FSZ08, Vamzdžio skersmuo - 8A, 10A
  FSZ15, Vamzdžio skersmuo -15A, 20A
  FSZ25, Vamzdžio skersmuo - 25A, 32A

• Konfiguracija

  Integruotas siųstuvas ir srauto jutiklis

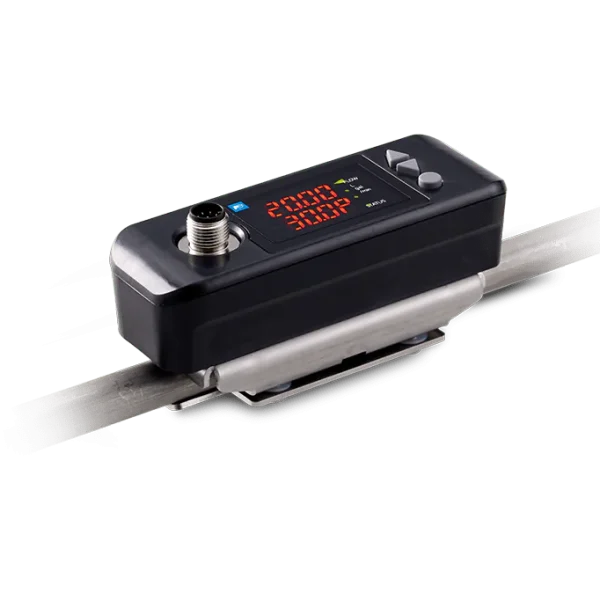

• Tvirtinimo būdas

  Prispaudžiamas

• Matavimo metodas

  Tranzito laiko matavimo metodas

• Matavimo skystis

  Homogeniniai skysčiai, kuriais galima perduoti ultragarsinius signalus.

• Matavimo diapazonas

  0 to ±5 m/s (Min. 0 to ±0.2 m/s)

• Tikslumas

  Greitis nuo 1 m/s iki 5 m/s: ±2 % nuo srauto debito
  Greitis mažesnis nei 1 m/s: ±0,02 m/s

• Reikalingas tiesus vamzdžio ilgis

  Įtekėjimo pusėje – ne mažiau kaip 10D; ištekėjimo pusėje – ne mažiau kaip 5D (D – vidinis vamzdžio skersmuo)

• Vamzdžio medžiaga

  Metalai (nerūdijantis plienas, plienas, varis) Plastikai (PVC, PP, PVDF)

• Vamzdžio sienelės storis

  1.2mm - 4.9mm

• Reakcijos laikas

  0,5 sekundės

• Skysčio temperatūra ir drėgmė

  Nuo -15 iki +85 °C (gali skirtis priklausomai nuo aplinkos temperatūros)

• Analoginė išvesties signalas

  4–20 mA DC, 1 kanalas
  Leistina apkrova: maks. 550 Ω

• Skaitmeninė išvestis

  išvestys gali būti priskirtos bendram debitui arba aliarmams pagal poreikį
  Tranzistorinis kontaktas (atvirojo kolektoriaus tipo)
  - Išvesčių skaičius: 2
  - Režimas: ĮJUNGTA/IŠJUNGTA (ON/OFF) pasirinkimas
  - Kontakto charakteristikos: 27,5 V DC, 100 mA
  - Išvesties dažnis: maks. 100 impulsų/s (Impulso trukmė: 5, 10, 50, 100, 200 ms)

• Jungiamumas

  RS-485 (MODBUS)
  Jungiamų modulių skaičius: iki 31
  Duomenų perdavimo spartūs: 9600, 19200, 38400 bps
  Paritetas: be pariteto / nelyginis / lyginis (pasirenkama)
  Stop bitai: 1 arba 2 bitai (pasirenkama)
  Laido ilgis: iki 1 km
  Perduodami duomenys: momentinis debitas, vamzdžio temperatūra, bendras įtekėjimas, klaidų informacija ir kt.

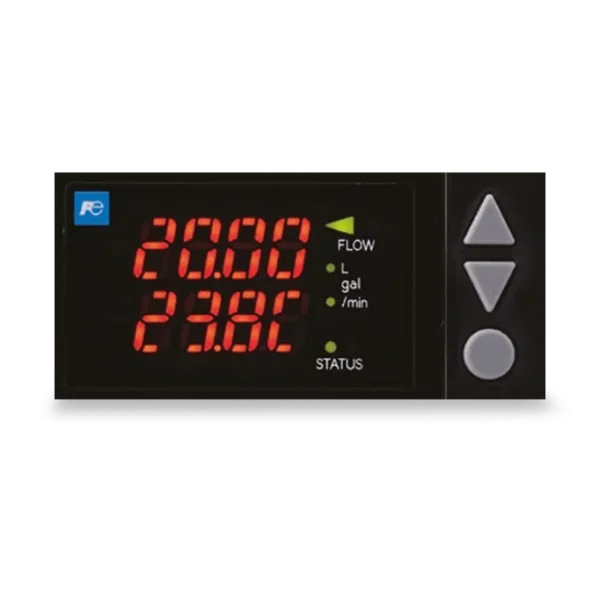

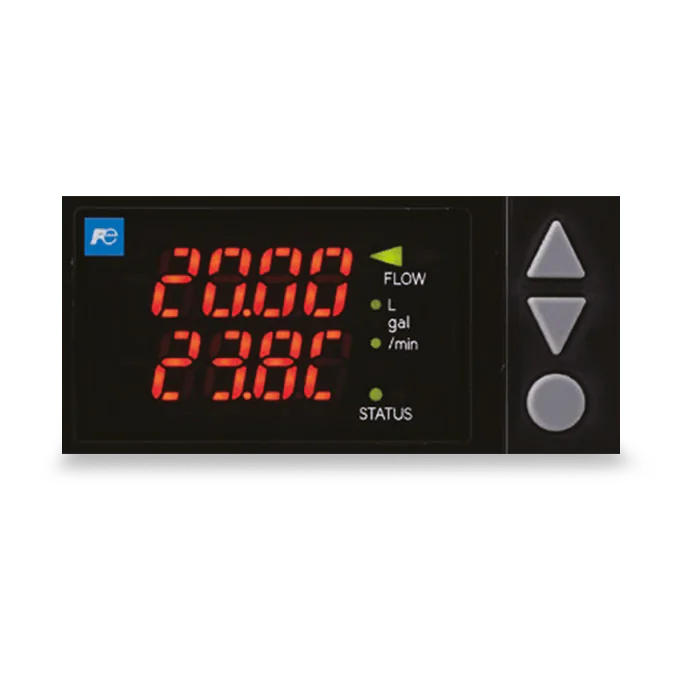

• Ekranas

  4 skaitmenų 2 eilučių LED ekranas

• Apsaugos klasė

  IP65/lP67

• Aplinkos temperatūra

  Nuo -15 iki +60 °C

• Aplinkos drėgmė

  Ne daugiau kaip 95 % RH

• Maitinimas / Suvartojimas

  20–27,5 V DC, 2,5 W arba mažiau

• Svoris

  FSZ08: 400 g FSZ15: 500 g FSZ25: 600 g
