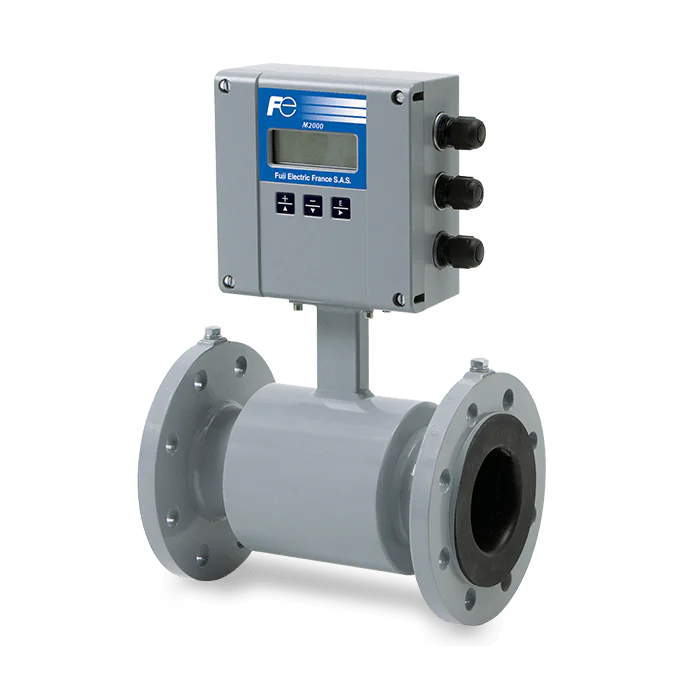

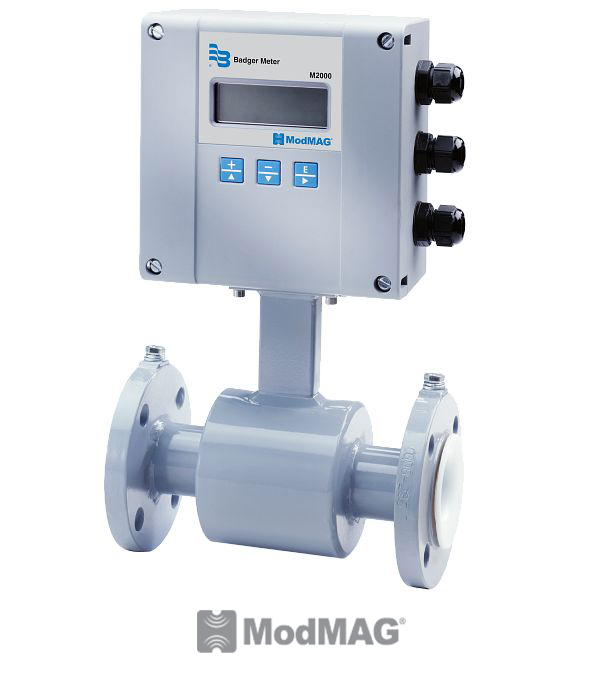

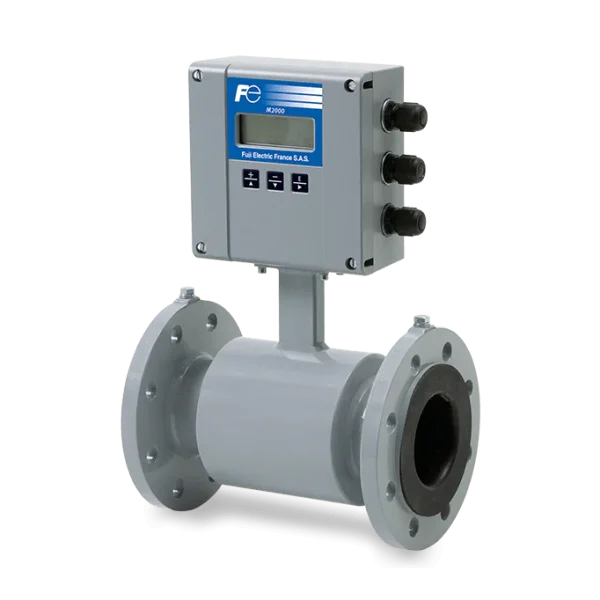

BadgerMeter elektromagnetinis debitomatis M2000

Srauto matuokliai

Taikymo sritys

M2000 yra geriausias pasirinkimas įvairioms pramoninėms reikmėms, ypač vandens ir nuotekų valymo sektoriuje.

Savybės

  • Gali būti naudojamas su visais matavimo vamzdžiais
  • Tikslumas: ± 0,2 % nuo matuojamo srauto
  • Srauto greičio diapazonas: 0,03 - 12 m/s
  • DN 6 - DN 2000 (1/4" - 20")
  • IP67 apsauga
  • ModBus®, HART™, M-Bus, Profibus DP sąsajos
  • ACS, OIMLR491 ir MID MI-001 patvirtinimai
  • Integruota duomenų registravimo funkcija (datalogeris)
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Maitinimas

    85 – 265 VAC, 45/65 Hz, mažiau nei 20 VA arba pasirinktinai 9–36 VDC

  • Analoginė išvestis

    0/4 – 20 mA, ≤800 omų, srauto kryptis nurodoma atskira loginio signalo išvestimi

  • Loginė/dažnio išvestis

    2 atviro kolektoriaus išėjimai – aktyvūs 24 V DC / 20 mA arba pasyvūs 30 V DC / 100 mA, maks. 10 kHz
    2 SSR (kietojo būvio relės) išėjimai – maks. 48 V AC / 500 mA,
    1 kHz arba pasyvus atviro kolektoriaus išėjimas – maks. 30 V DC / 100 mA, 10 kHz


    1/2

  • Loginės išvesties funkcijos

    Min./maks. signalizacija, išankstinis nustatymas, srauto kryptis, klaidos pranešimas

  • Tuščio vamzdžio aptikimas

    Atskiras elektrodas

  • Programavimas

    3 mygtukai priekiniame skydelyje

  • Sąsaja

    RS232 Modbus® RTU – standartinis
    RS485 Modbus® RTU, M-Bus, HART™ ir Profibus-DP – pasirenkami

  • Srauto greičio diapazonas

    0,03 – 12 m/s

  • Tikslumas

    Kai srauto greitis yra didesnis arba lygus 0,5 m/s – tikslumas geresnis nei ±0,2 % nuo išmatuotos srauto vertės
    Kai srauto greitis yra mažesnis nei 0,5 m/s – ±1,25 mm/s nuo išmatuoto srauto greičio

  • Pakartojamumas

    0,1 %

  • Srauto kryptis

    Dvikryptė

  • Impulso trukmė

    Programuojama iki 10 s

  • Išvestys

    Trumpo jungimo apsauga ir galvaninė izoliacija

  • Mažo srauto išjungimas

    0–10 %

  • Ekranas

    LCD ekranas, 4 eilutės / 20 simbolių, su foniniu apšvietimu, rodomas esamas srauto greitis, 2 totalizatoriai, būsenos indikacija

  • Korpusas

    Lieto aliuminio

  • Apsauga

    IP67

  • Kabelio įvadas

    Maitinimui ir išvestims: 3 x M20

  • Jutiklio kabelis

    Signalui į detektorių: M20

  • Aplinkos temperatūra

    -20 °C iki +60 °C

GALIMI MODELIAI

Prekės kodasKaina
M2000

DOKUMENTAI

  • Instrukcija: Elektromagnetinis srauto matuoklis M2000

  • Instrukcija: M2000 HART® elektromagnetinis srauto matuoklis

    421.95 KB

    Parsisiųsti
  • Techninė specifikacija: Elektromagnetinis srauto matuoklis M2000

    844.75 KB

    Parsisiųsti
  • Brošiūra: Elektromagnetiniai srauto matuokliai

    650.15 KB

    Parsisiųsti
  • Brošiūra: Priemonės energijai ir aplinkai

PANAŠŪS PRODUKTAI

  • Fuji Electric aukštos temperatūros jutiklis FSSH –  50 iki 400 mm

    Srauto matuokliai

    Fuji Electric aukštos temperatūros jutiklis FSSH – 50 iki 400 mm

    Teirautis

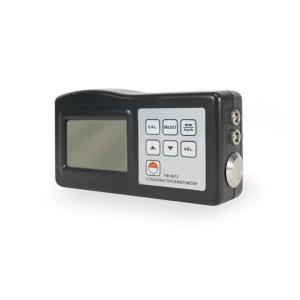

  • Fuji Electric Ultragarsinis sienelių storio matuoklis FSC – MEP8812
