BadgerMeter elektromagnetinis debitomatis ATEX M3000/4000

SPECIFIKACIJOS

• Maitinimas

  85–265 V AC, 45–65 Hz, mažiau nei 20 VA, 24 V DC – pasirenkamai

• Tikslumas

  ±0,2 % nuo išmatuoto srauto, kai greitis yra didesnis arba lygus 0,5 m/s
  ±1,25 mm/s nuo išmatuoto srauto, kai greitis yra mažesnis nei 0,5 m/s

• Pakartojamumas

  Mažiau nei 0,1 % nuo pilnos skalės

• Skalė

  0,03 – 12 m/s

• Laidumas

  Min. 5 µS/cm (20 µS/cm demineralizuotam vandeniui)

• Srauto kryptis

  Dvikryptė

• Ekranas

  LCD ekranas, 4 eilutės / 16 simbolių, su foniniu apšvietimu, rodomas srautas, 3 totalizatoriai ir būsenos indikatorius

• Programavimas

  3 mygtukai arba naudojant magnetinį rašiklį

• Sąsaja

  RS232 – skirta išmatuotoms reikšmėms ir programavimui

• Analoginis išėjimas

  0/4–20 mA, ≤750 omų, srauto kryptis nurodoma atskiru loginiu išėjimu

• Impulsinis išėjimas

  aktyvus arba pasyvus, 2 atviro kolektoriaus ir 2 reliniai išėjimai
  Atviro kolektoriaus išėjimas: aktyvus 18 V DC, 25 mA, pasyvus 24 V DC, 20 mA (maks. 0,5 W)

• Dažnio išėjimas

  maks. 10 kHz (atviro kolektoriaus)

• Būsenos indikacijos išėjimas

  min./maks. aliarmas, išankstinis nustatymas, srauto kryptis, klaidos pranešimas (laisvai konfigūruojama)

• Tuščio vamzdžio aptikimas

  Atskiras elektrodas

• Mažo srauto išjungimas

  0–10 %

• Korpusas

  Lieto aliuminio

• Apsauga

  IP67

• Kabelio įvadas

  3 x M20

• Aplinkos temperatūra

  -20 °C iki +60 °C

• Patvirtinimai naudoti pavojingose zonose

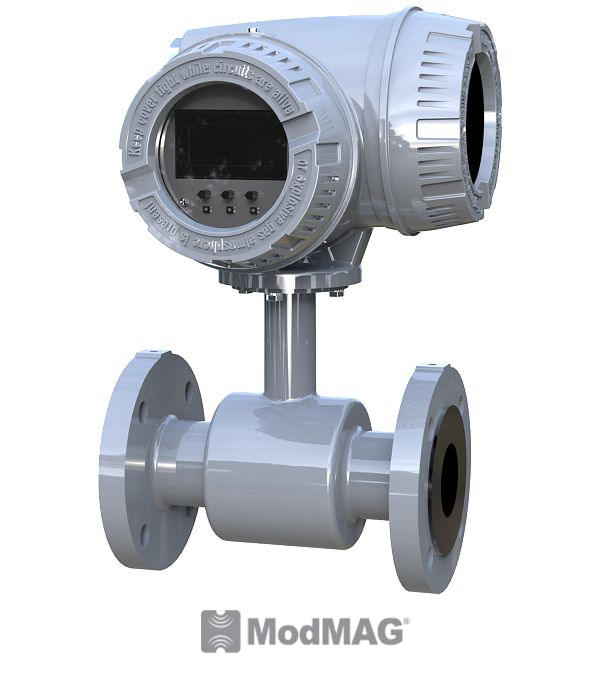

  M3000:
  FM/CSA klasė I, div. 2 / zona 2
  ATEX II 3 G Ex nA ia IIC T3 Ta = -20 °C iki +50 °C, IP66 (visas srauto matuoklis)
  ATEX II 3 G Ex nA [ia] IIC T3 Ta = -20 °C iki +50 °C, IP66 (tik keitiklis)

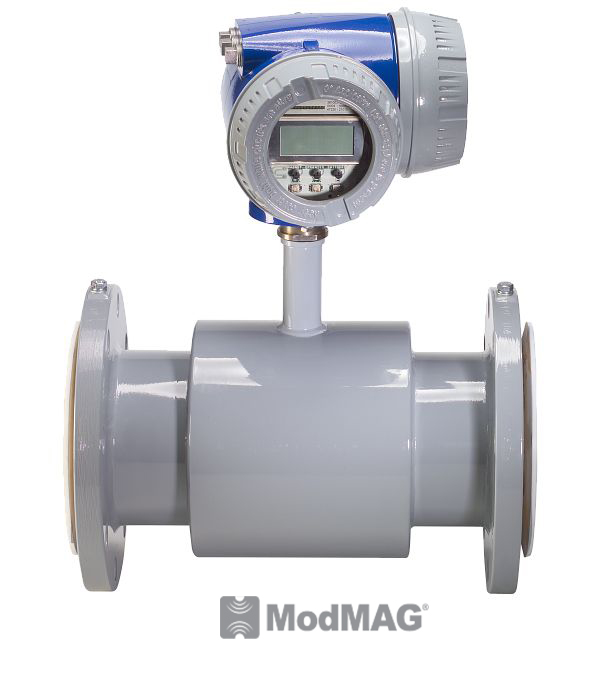

  M4000:
  FM/CSA klasė I, div. 1 / zona 1
  ATEX II 2 G Ex d e ia IIC T3 Ta = -20 °C iki +50 °C, IP66 (visas srauto matuoklis)
  ATEX II 2 G Ex d [ia] IIC T4 Ta = -20 °C iki +50 °C, IP66 (tik keitiklis)
