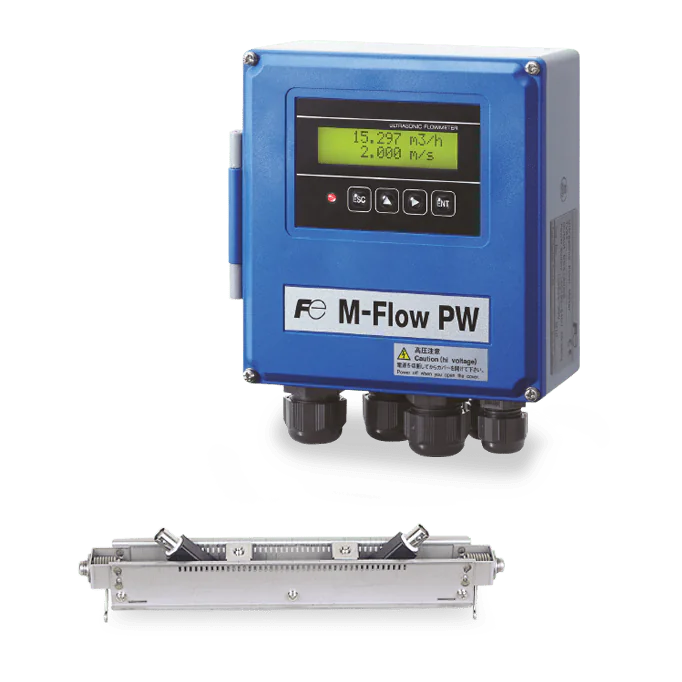

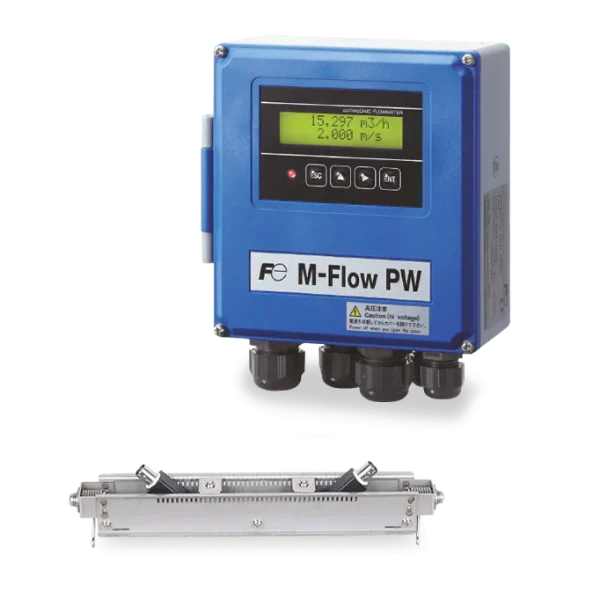

Fuji Electric ultragarsinis debitomatis M-Flow
Fuji Electric ultragarsinis debitomatis M-Flow - Paveikslėlis 2

Fuji Electric ultragarsinis debitomatis M-Flow

Srauto matuokliai

Taikymo sritys

Matuoja itin gryno vandens srautą puslaidininkių gamybos įmonėse, dažų ir dangų srautą dažymo procesuose, vandenį oro kondicionavimo sistemose ir drėkinimo sistemose.

Savybės

  • Matavimo tikslumas: ±1,5 %
  • Greita reakcija: 0,2 sek.
  • Kompaktiški matmenys: 130 × 140 mm
  • Išvesties signalas: 4–20 mA, impulsinė išvestis, aliarmo relės išvestis
  • Skaitmeninė komunikacija: RS485 MODBUS™ pasirinktinai
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Skysčiai

    Vienalytis skystis, praleidžiantis ultragarsines bangas (techninis vanduo, nuotekos, pramoninis vanduo, jūros vanduo, grynas vanduo, drėkinimo vanduo, nafta ir kt.).

  • Matavimo tipas

    Ultragarsinis matavimas pagal tranzito laiko skirtumą – 1 kanalas

  • Skysčio temperatūra

    Nuo -40 °C iki +200 °C (priklausomai nuo naudojamo jutiklio)

  • Vamzdžio tipas

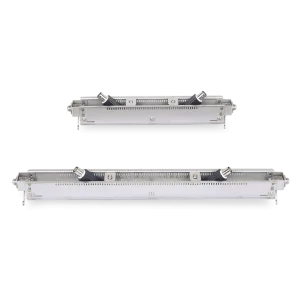

    FSSA (V metodas) 25–225 mm

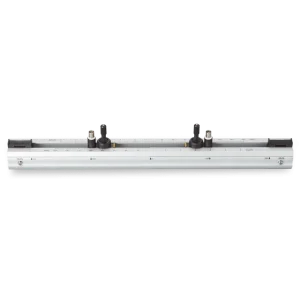

    FSSC (V metodas) 50–600 mm
    FSSC (Z metodas) 600–1200 mm

    Plastikas (PVC ir kt.) *Pastaba 1
    Metalas (nerūdijantis plienas, plienas, varis, aliuminis ir kt.)

    Pastaba 1: Pasirinkite FSSC šiems vamzdžiams:
    PP vamzdis, kurio sienelės storis 15 mm ar daugiau
    PVDF vamzdis, kurio sienelės storis 9 mm ar daugiau
    Dengtas metalinis vamzdis, korozijos paveiktas vamzdis, vidiniu sluoksniu dengtas vamzdis (bitumas, teflonas, cementas ar guma) ar kitas vamzdis, pro kurį sunkiai sklinda ultragarsinės bangos.

  • Skalė

    0 to ±0.3.....±10 m/s

  • Tikslumas

    ±1,0 % greičio (kai srauto greitis ≥ 2 m/s)

  • Atsako laikas

    0,2 sekundės (aukšto greičio režimas)

  • Darbinė temperatūra

    -20 °C iki +55 °C (keitiklis)
    -20 °C iki +60 °C...80 °C (priklauso nuo jutiklio)

  • Analoginė išvestis

    4–20 mA DC, 1 taškas (maks. apkrova: 600 Ω)

  • Kontaktinė išvestis

    Atvirojo kolektoriaus tipo: 2 taškai
    Bendra suma, aliarmas ir kt.
    Bendros sumos impulso išvestis: nuo 1 impulso per dieną iki 100 impulsų per sekundę (atvirojo kolektoriaus tipo)

  • Nuoseklioji komunikacija

    RS-485 (MODBUS) (pasirinktinai)

  • Ekranas

    LCD su foniniu apšvietimu, 2 eilutės po 16 simbolių

  • Klaviatūra

    4 mygtukai (ESC, aukštyn, keitimas, įvesti), valdymas iš priekinio skydelio

  • Maitinimo įtampa

    100–240 V AC, 50/60 Hz, arba 20–30 V DC

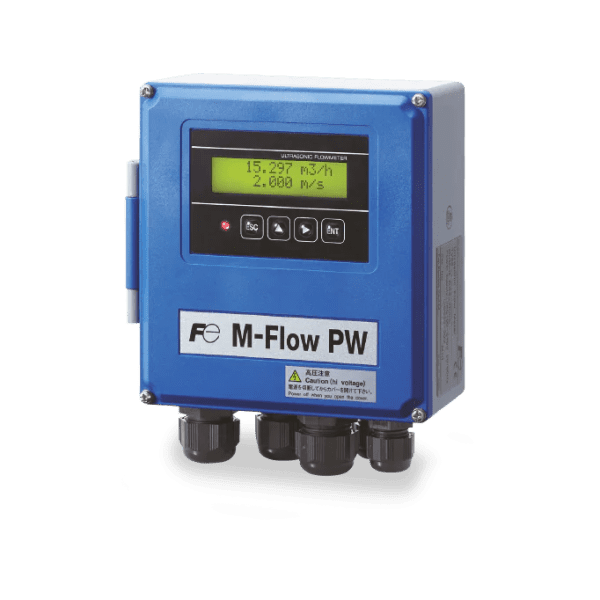

  • Keitiklio korpusas

    ABS plastikas, IP65

  • Keitiklio montavimas

    Montavimas ant sienos arba vamzdžio

  • Keitiklio matmenys (mm)

    A140 × P130 × G70

GALIMI MODELIAI

Prekės kodas Maitinimo šaltinis Komunikacija IP klasė Prijungimo būdas Konfiguracija Tikslumo matavimas Kaina
FLRE1YY4-1AYC 100–240 V AC – 50/60 Hz Be IP65 2" vamzdžio tvirtinimas Be Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE1YY4-1AYY 100–240 V AC – 50/60 Hz Be IP65 2" vamzdžio tvirtinimas Be Standartinis
FLRE1YY4-1AAC 100–240 V AC – 50/60 Hz Be IP65 2" vamzdžio tvirtinimas Individualūs gamykliniai nustatymai Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE1YY4-1AAY 100–240 V AC – 50/60 Hz Be IP65 2" vamzdžio tvirtinimas Individualūs gamykliniai nustatymai Standartinis
FLRE1YY4-1BYC 100–240 V AC – 50/60 Hz Be IP65 Tvirtinimas prie sienos Be Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE1YY4-1BYY 100–240 V AC – 50/60 Hz Be IP65 Tvirtinimas prie sienos Be Standartinis
FLRE1YY4-1BAC 100–240 V AC – 50/60 Hz Be IP65 Tvirtinimas prie sienos Individualūs gamykliniai nustatymai Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE1YY4-1BAY 100–240 V AC – 50/60 Hz Be IP65 Tvirtinimas prie sienos Individualūs gamykliniai nustatymai Standartinis
FLRE1DY4-1AYC 100–240 V AC – 50/60 Hz RS485 IP65 2" vamzdžio tvirtinimas Be Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE1DY4-1AYY 100–240 V AC – 50/60 Hz RS485 IP65 2" vamzdžio tvirtinimas Be Standartinis
FLRE1DY4-1AAC 100–240 V AC – 50/60 Hz RS485 IP65 2" vamzdžio tvirtinimas Individualūs gamykliniai nustatymai Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE1DY4-1AAY 100–240 V AC – 50/60 Hz RS485 IP65 2" vamzdžio tvirtinimas Individualūs gamykliniai nustatymai Standartinis
FLRE1DY4-1BYC 100–240 V AC – 50/60 Hz RS485 IP65 Tvirtinimas prie sienos Be Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE1DY4-1BYY 100–240 V AC – 50/60 Hz RS485 IP65 Tvirtinimas prie sienos Be Standartinis
FLRE1DY4-1BAC 100–240 V AC – 50/60 Hz RS485 IP65 Tvirtinimas prie sienos Individualūs gamykliniai nustatymai Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE1DY4-1BAY 100–240 V AC – 50/60 Hz RS485 IP65 Tvirtinimas prie sienos Individualūs gamykliniai nustatymai Standartinis
FLRE4YY4-1AYC 20–30 V DC Be IP65 2" vamzdžio tvirtinimas Be Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE4YY4-1AYY 20–30 V DC Be IP65 2" vamzdžio tvirtinimas Be Standartinis
FLRE4YY4-1AAC 20–30 V DC Be IP65 2" vamzdžio tvirtinimas Individualūs gamykliniai nustatymai Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE4YY4-1AAY 20–30 V DC Be IP65 2" vamzdžio tvirtinimas Individualūs gamykliniai nustatymai Standartinis
FLRE4YY4-1BYC 20–30 V DC Be IP65 Tvirtinimas prie sienos Be Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE4YY4-1BYY 20–30 V DC Be IP65 Tvirtinimas prie sienos Be Standartinis
FLRE4YY4-1BAC 20–30 V DC Be IP65 Tvirtinimas prie sienos Individualūs gamykliniai nustatymai Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE4YY4-1BAY 20–30 V DC Be IP65 Tvirtinimas prie sienos Individualūs gamykliniai nustatymai Standartinis
FLRE4DY4-1AYC 20–30 V DC RS485 IP65 2" vamzdžio tvirtinimas Be Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE4DY4-1AYY 20–30 V DC RS485 IP65 2" vamzdžio tvirtinimas Be Standartinis
FLRE4DY4-1AAC 20–30 V DC RS485 IP65 2" vamzdžio tvirtinimas Individualūs gamykliniai nustatymai Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE4DY4-1AAY 20–30 V DC RS485 IP65 2" vamzdžio tvirtinimas Individualūs gamykliniai nustatymai Standartinis
FLRE4DY4-1BYC 20–30 V DC RS485 IP65 Tvirtinimas prie sienos Be Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE4DY4-1BYY 20–30 V DC RS485 IP65 Tvirtinimas prie sienos Be Standartinis
FLRE4DY4-1BAC 20–30 V DC RS485 IP65 Tvirtinimas prie sienos Individualūs gamykliniai nustatymai Didelio tikslumo (kai vamzdžio skersmuo ≥ 50 mm)
FLRE4DY4-1BAY 20–30 V DC RS485 IP65 Tvirtinimas prie sienos Individualūs gamykliniai nustatymai Standartinis

DOKUMENTAI

  • Techninė specifikacija: M-Flow PW serijos 4 stacionarus ultragarsinis srauto matuoklis su FLR keitikliu ir FSS jutikliais bei FLY kabeliais

    1.44 MB

    Parsisiųsti

  • Sertifikatas: UKCA stacionarus ultragarsinis srauto matuoklis M-Flow PW su FLR keitikliu

    74.59 KB

    Parsisiųsti

  • Vadovas: Ant vamzdžio montuojamas ultragarsinis srauto matuoklis M-Flow PW su FLR keitikliu, FSS jutikliais ir FLY kabeliais

    2.47 MB

    Parsisiųsti

  • Vadovas: M-Flow PW stacionarus ultragarsinis srauto matuoklis su FLR keitikliu, FSS jutikliais ir FLY kabeliais – ryšio funkcijos

    1.11 MB

    Parsisiųsti

  • Programinė įranga: FSS jutiklių atstumo skaičiavimas ultragarsiniams srauto matuokliams

    35.91 KB

    Parsisiųsti

  • Programinė įranga: Ant vamzdžio montuojamo ultragarsinio srauto matuoklio M-Flow PW su FLR keitikliu konfigūravimas

    3.75 MB

    Parsisiųsti

  • Techninė specifikacija: M-Flow PW serijos 3 stacionarus ultragarsinis srauto matuoklis su FLR keitikliu, FSS jutikliais ir FLY kabeliais

    1.51 MB

    Parsisiųsti

  • Brošiūra: Ultragarsiniai srauto matuokliai skysčiams, garams ir dujoms

    7.07 MB

    Parsisiųsti

  • Pritaikymas: Tretinio sektoriaus direktyva – kaip paversti reikalavimus energijos taupymu?

    2.63 MB

    Parsisiųsti

  • Brošiūra: Priemonės energijai ir aplinkai

    4.01 MB

    Parsisiųsti
