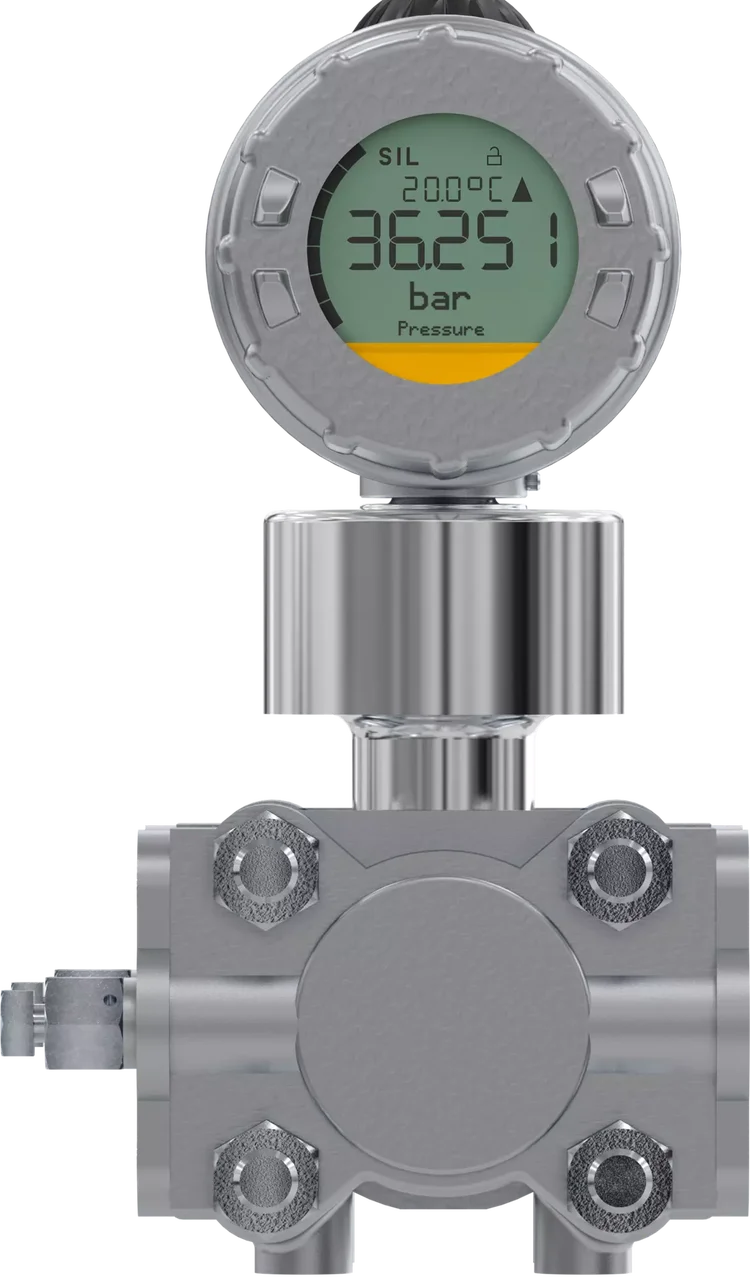

JUMO SIRAS P21 DP diferencinio slėgio siųstuvas

SPECIFIKACIJOS

• Tipas

  Diferencinio slėgio siųstuvas

• Tipo numeris

  403024

• Matuojamas slėgis

  Diferencinis slėgis (DP)

• Paskirtis

  Slėgio, lygio, minimalių ir maksimalių reikšmių bei srauto matavimui dujose ir skysčiuose be kietųjų dalelių

• Matavimo principas

  Silicio slėgio jutiklis su nerūdijančio plieno skiriamąja membrana

• Matavimo diapazonas

  Pagal pasirinktą produkto variaciją, iki -1…+100 bar DP

• Mažiausia reguliuojama matavimo skalė

  Nuo 5 mbar, priklausomai nuo pasirinkto nominalaus diapazono

• Turndown santykis

  Iki 1:50

• Tikslumas / tiesiškumas

  0,05 %

• Matuojama terpė

  Dujos ir skysčiai ir be kietųjų dalelių

• Terpės temperatūra

  -40…+85 °C

• Išėjimo signalas

  4–20 mA, 2 laidų su HART® protokolu

• HART versija

  HART® 7

• Maitinimo įtampa

  Ne Ex versijai 11,5–36 V DC; Ex versijai 12–28 V DC

• Proceso jungtis

  2 × 1/4-18 NPT pagal DIN EN 837

• Proceso jungties medžiaga

  Nerūdijantis plienas

• Membranos medžiaga

  316L nerūdijantis plienas

• Sandariklis

  PTFE

• Matavimo sistemos užpildas

  Silikoninė alyva; galimos ir kitos užpildo versijos

• Korpusas

  Trumpas arba ilgas nerūdijančio plieno korpusas; taip pat ilgas precizinio liejinio korpusas

• Elektrinė jungtis

  M12 × 1 arba kabelio įvadas

• Ekranas

  LCD, 96 × 32 taškų, su juostiniu indikatoriumi ir LED pašvietimu

• Apsaugos klasė

  IP66 / IP67

• Atsparumas vibracijai

  2 g, 10–2000 Hz

• Atsparumas smūgiams

  15 g / 6 ms

• Vienpusė perkrova

  Iki 160 arba 200 bar, priklausomai nuo matavimo diapazono

• Abipusė perkrova

  Iki 240 bar

• Funkcinė sauga

  SIL sertifikavimas pagal DIN EN 61508; JUMO produkto puslapyje taip pat nurodomas SIL 2 / SIL 3 bei PL pritaikymas, priklausomai nuo saugos grandinės konfigūracijos.
