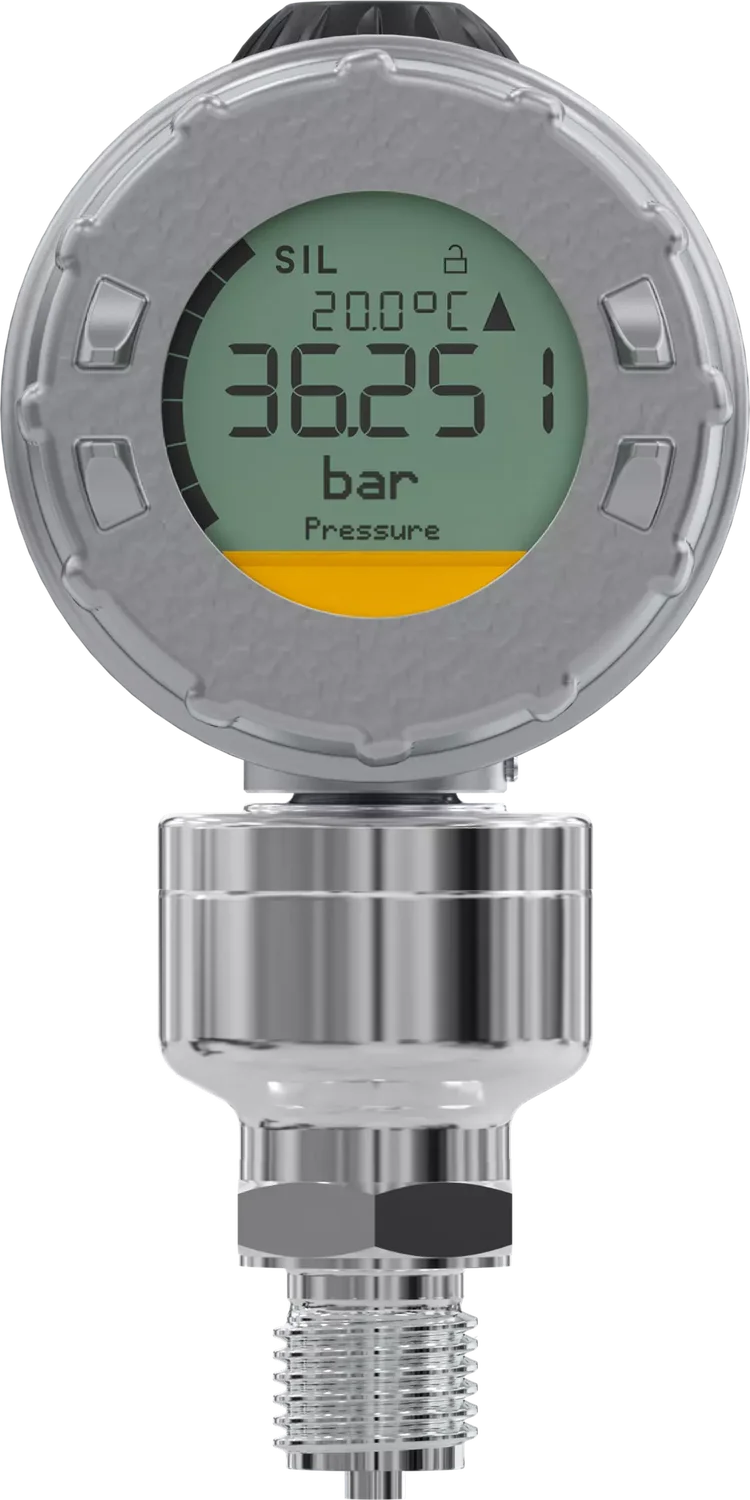

JUMO SIRAS P21 AR procesinis slėgio siųstuvas

SPECIFIKACIJOS

• Tipas

  Procesinis slėgio siųstuvas su HART® ir SIL/PL

• Tipo numeris

  403028

• Matuojamas slėgis

  Santykinis arba absoliutus slėgis

• Matavimo principas

  Silicio jutiklis su nerūdijančio plieno skiriamąja membrana

• Matavimo diapazonas

  Pagal pasirinktą produkto variaciją; standartiniai santykinio slėgio diapazonai iki -1…+100 bar, absoliutaus slėgio – iki 0…100 bar.

• Matuojama terpė

  Skysčiai, garai ir dujos; terpė neturi pažeisti matavimo membranos

• Terpės temperatūra

  -40…+85 °C

• Išėjimo signalas

  4–20 mA, 2 laidų

• Ryšio sąsaja

  HART® 7 protokolas

• Tiesiškumas

  0,05 %

• Ilgalaikis stabilumas

  < 0,1 % per metus

• Matavimo diapazono reguliavimas

  Turn-down iki 1:50

• Maitinimo įtampa

  11,5–36 V DC standartinei versijai; 12–28 V DC Ex versijai

• Proceso jungtis

  G 1/2 pagal DIN EN 837, 1/2-14 NPT, G 1/4, G 1/2, M20 × 1,5 DIN 3852-11 arba M20 × 1,5 su kaiščiu

• Proceso jungties medžiaga

  Nerūdijantis plienas 316Ti

• Matavimo membranos medžiaga

  Nerūdijantis plienas 316L

• Korpuso medžiaga

  Nerūdijantis plienas; galimos trumpo, ilgo ir precizinio liejinio korpuso versijos

• Elektrinė jungtis

  M12 × 1 arba metalinė kabelio įvorė

• Ekranas

  Integruotas LCD, 5 skaitmenų, su stulpeline indikacija

• Valdymas

  Sukamuoju valdikliu vietoje arba per HART® sąsają

• Apsaugos klasė

  IP66 / IP67

• Aplinkos temperatūra

  Su metaline kabelio įvore: -40…+85 °C
  Su M12 × 1 jungtimi: -25…+85 °C

• Atsparumas vibracijai

  Iki 2 g, 10–2000 Hz

• Atsparumas smūgiams

  Iki 15 g / 6 ms

• Funkcinė sauga

  SIL 2 / SIL 3 pagal DIN EN 61508, PL pagal DIN EN ISO 13849
