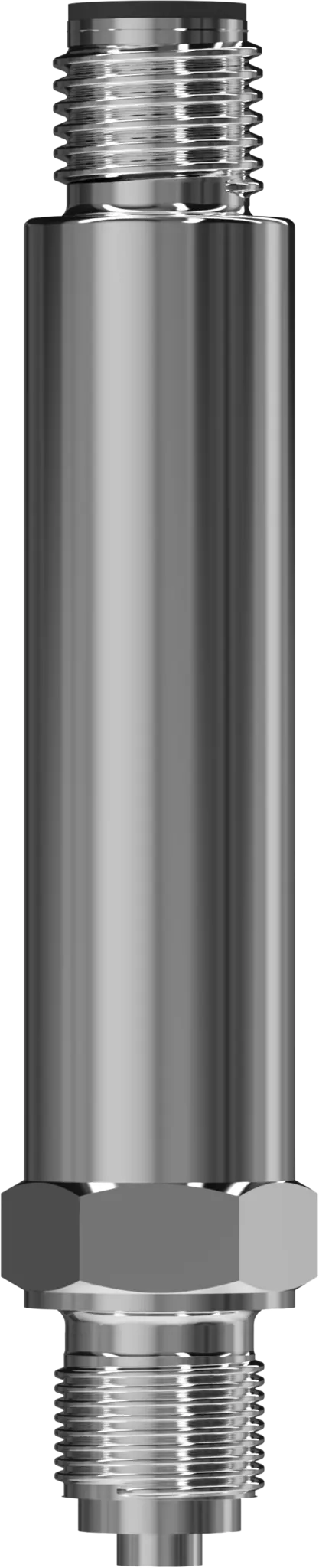

JUMO MIDAS S22 Ex kompaktiškas slėgio siųstuvas

JUMO MIDAS S22 Ex kompaktiškas slėgio siųstuvas

Kompaktiniai slėgio siųstuvai, Slėgio jutikliai

Taikymo sritys

JUMO MIDAS S22 Ex – kompaktiškas slėgio siųstuvas, skirtas dujų, garų ir skysčių santykiniam bei absoliučiam slėgiui matuoti potencialiai sprogiose aplinkose. Pjezorezistyvinis silicio jutiklis su nerūdijančio plieno skiriamąja membrana užtikrina tikslų ir stabilų matavimą, o ATEX ir IECEx sertifikatai leidžia įrenginį naudoti Ex zonose.

Savybės:

  • Santykinio ir absoliutaus slėgio matavimas
  • Matavimo diapazonai iki 100 bar
  • Tikslumas 0,3 %
  • ATEX ir IECEx sertifikatai
  • Suvirinta matavimo sistema
  • Kompaktiška konstrukcija
  • Tinka statiniams ir dinaminiams slėgio matavimams
  • Apsaugos klasė IP68
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Tipas

    Kompaktiškas Ex slėgio siųstuvas

  • Tipo numeris

    404720

  • Matuojamas slėgis

    Santykinis arba absoliutus slėgis

  • Matavimo principas

    Pjezorezistyvinis silicio jutiklis

  • Matavimo diapazonas

    Pagal pasirinktą produkto variaciją, iki 100 bar

  • Matuojama terpė

    Dujos, garai ir skysčiai

  • Tikslumas / tiesiškumas

    0,3 %

  • Matavimo sistema

    Silicio jutiklis su nerūdijančio plieno skiriamąja membrana

  • Slėgio perdavimo terpė

    Sintetinė alyva

  • Išėjimo signalas

    4–20 mA, 2 laidų

  • Maitinimo įtampa

    16–28 V DC

  • Reakcijos laikas T90

    ≤ 3 ms

  • Proceso jungtys

    M12 × 1 vidinė, M12 × 1 su apsauginiu dangteliu, G 1/4 DIN EN 837, M8 × 1, M10 × 1, M12 × 1,5, 7/16-20 UNF, G 1/4 front-flush ir kitos numatytos jungtys

  • Proceso jungties medžiaga

    Nerūdijantis plienas 316Ti

  • Membranos medžiaga

    Nerūdijantis plienas 316L

  • Korpuso medžiaga

    Nerūdijantis plienas 304

  • Elektrinė jungtis

    Fiksuotas kabelis arba M12 × 1

  • Apsaugos klasė

    IP65

  • Terpės temperatūra

    -20…+85 °C

  • Aplinkos temperatūra

    -20…+85 °C

  • Atsparumas vibracijai

    Iki 10 g, 10–2000 Hz

  • Atsparumas smūgiams

    20 g / 11 ms, iki 50 g / 1 ms

  • Sertifikatai

    ATEX, IECEx, papildomai galima UKEX versija

  • Ex paskirtis

    Tinka potencialiai sprogioms dujų ir dulkių aplinkoms

  • Papildomos opcijos

    Droselis slėgio kanale, versija be alyvos ir riebalų, padidintas slėgio kanalas, UKEX patvirtinimas, invertuotas išėjimo signalas

GALIMI MODELIAI

DOKUMENTAI

  • Sertifikatas: Kokybės užtikrinimas pagal direktyvą 2014/34/ES ATEX

    2.01 MB

    Parsisiųsti

  • Sertifikatas: IECEx sertifikatas

    2.65 MB

    Parsisiųsti

  • Atitikties deklaracija: ES atitikties deklaracija – JUMO MIDAS S22 Ex

    169.08 KB

    Parsisiųsti

  • Naudojimo instrukcija: JUMO MIDAS S22 Ex

    8.68 MB

    Parsisiųsti

  • Užsakymo informacija: 404720

    242.7 KB

    Parsisiųsti

  • Bandymo sertifikatas: EB tipo tyrimo sertifikatas

    2.19 MB

    Parsisiųsti

  • Duomenų lapas: JUMO MIDAS S22 Ex

    557.81 KB

    Parsisiųsti
