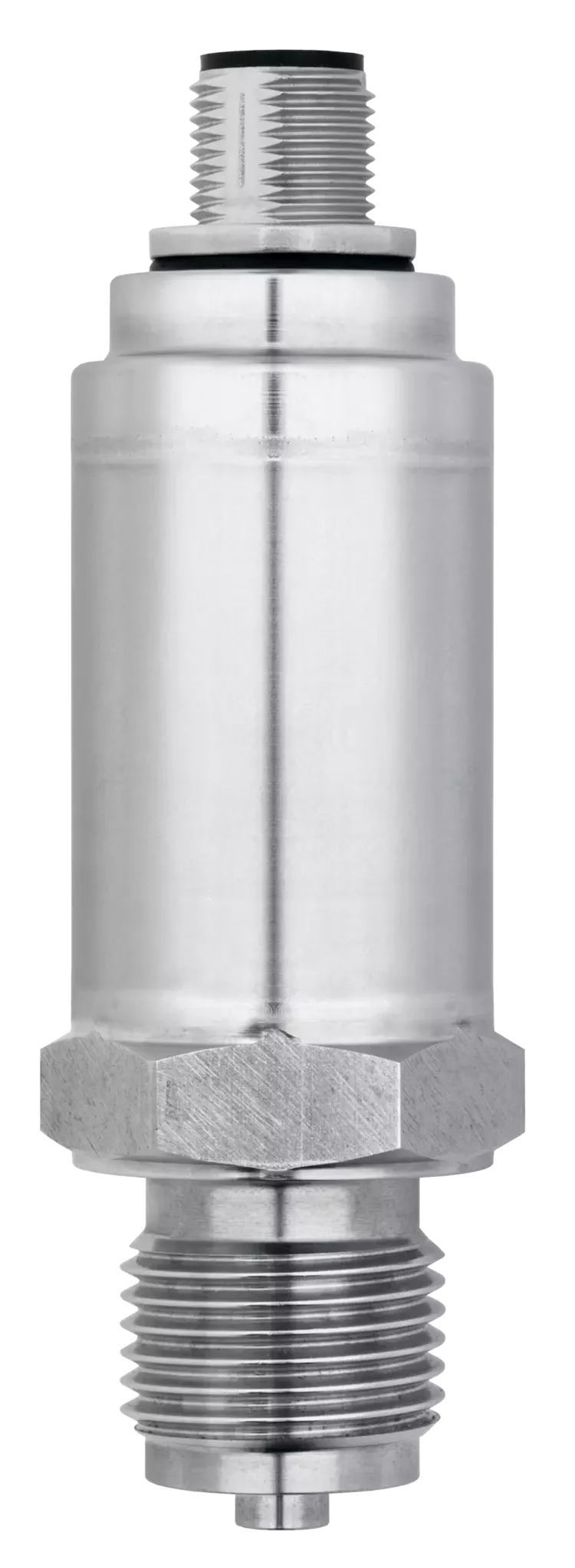

JUMO MIDAS S21 Ex kompaktiškas slėgio siųstuvas

SPECIFIKACIJOS

• Tipas

  Kompaktiškas Ex slėgio siųstuvas

• Tipo numeris

  404710

• Matuojamas slėgis

  Santykinis arba absoliutus slėgis

• Matavimo principas

  Pjezorezistyvinis

• Matavimo sistema

  Silicio jutiklis su nerūdijančio plieno skiriamąja membrana

• Matavimo diapazonas

  Pagal pasirinktą produkto variaciją; 0…100 bar santykinis, 0…25 bar absoliutus, taip pat galimi vakuuminiai ir kombinuoti santykinio slėgio diapazonai

• Matuojama terpė

  Dujos, garai ir skysčiai

• Terpės temperatūra

  -40…+85 °C

• Tikslumas / tiesiškumas

  0,3 % matavimo intervalo

• Ilgalaikis stabilumas

  < 0,2 % per metus

• Išėjimo signalas

  4–20 mA, 2 laidų

• Reakcijos laikas T90

  ≤ 2 ms

• Maitinimo įtampa

  24 V DC nominali; 16–28 V DC standartinei versijai, 21–24 V DC su DNV patvirtinimu

• Proceso jungtis

  G 1/4, G 3/8, G 1/2 pagal DIN EN 837; 1/4-18 NPT; 1/2-14 NPT; G 1/4 ir G 1/2 pagal DIN 3852-11; 7/16-20 UNF; M20 × 1,5

• Proceso jungties medžiaga

  Nerūdijantis plienas 316Ti, pasirinktinai 316L

• Membranos medžiaga

  Nerūdijantis plienas 316L

• Korpuso medžiaga

  Nerūdijantis plienas 304

• Elektrinė jungtis

  Fiksuotas kabelis, laisvi laidai, M12 jungtis arba DIN EN 175301-803 forma A

• Apsaugos klasė

  IP65

• Atsparumas vibracijai

  Iki 20 g, 15–2000 Hz

• Atsparumas smūgiams

  Iki 100 g / 1 ms

• Sprogios aplinkos

  ATEX – Zone 1 ir 2 dujoms bei Zone 21 ir 22 dulkėms

• Sertifikatai / patvirtinimai

  ATEX, pasirinktinai UKEX, DNV, H2 ready

• Papildomos opcijos

  DNV patvirtinimas, UKEX, invertuotas išėjimo signalas, droselis slėgio kanale, alyvai ir tepalams nepritaikyta versija, padidintas slėgio kanalas, H2 ready mobilioms vandenilio sistemoms.
