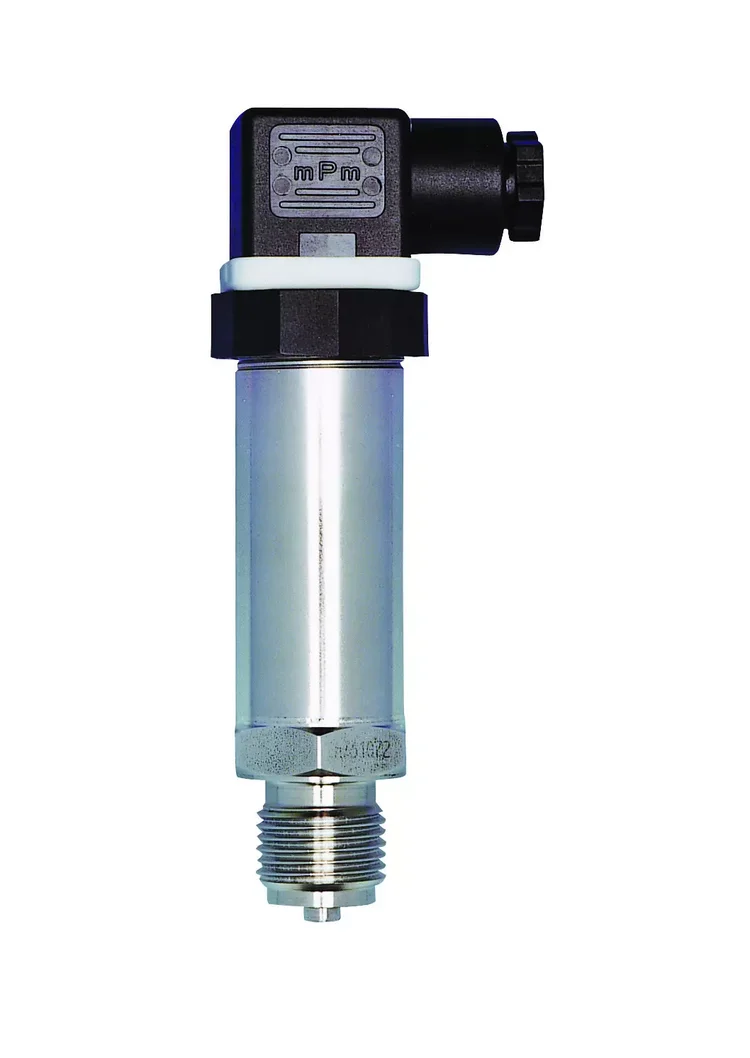

JUMO dTRANS p30 slėgio siųstuvas

SPECIFIKACIJOS

• Tipas

  Universalus pramoninis slėgio siųstuvas

• Tipo numeris

  404366

• Matuojamas slėgis

  Santykinis arba absoliutus slėgis

• Matavimo principas

  Pjezorezistyvinis arba plonasluoksnis deformacinių tenzometrų (thin-film strain gauge) matavimo elementas

• Matavimo diapazonas

  Pagal pasirinktą produkto variaciją: santykinis -1…+600 bar, absoliutus 0…25 bar

• Matuojama terpė

  Skysčiai ir dujos

• Terpės temperatūra

  -30…+120 °C

• Tikslumas

  Standartinė versija iki 0,5 % matavimo intervalo; galima versija su sumažinta charakteristikos paklaida iki 0,2 %

• Išėjimo signalas

  0–20 mA, 3 laidų; 4–20 mA, 2 arba 3 laidų; 0,5–4,5 V; 0–10 V; 1–5 V; 1–6 V

• Proceso jungtis

  G 1/4, G 3/8, G 1/2, 1/4-18 NPT, 1/2-14 NPT, 7/16-20 UNF; frontalinės G 1/2–G 1 1/2 jungtys; DIN 11851 higieninės jungtys; Clamp; JUMO PEKA; jungtys membraniniams separatoriams

• Proceso jungties medžiaga

  Nerūdijantis plienas

• Su terpe besiliečiančios dalys

  Nerūdijantis plienas 316Ti / 316L; aukštesnio slėgio versijose taip pat 316Ti / 630

• Korpuso medžiaga

  Nerūdijantis plienas 304 / stiklo pluoštu sustiprintas polikarbonatas

• Elektrinė jungtis

  Fiksuotas ekranuotas kabelis, M12 × 1 arba DIN EN 175301-803 forma A

• Apsaugos klasė

  IP67 su kabeliu arba M12 × 1; IP65 su DIN jungtimi

• Maitinimo įtampa

  Priklauso nuo išėjimo: 10–30 V DC, 11,5–30 V DC arba 5 V DC

• Aplinkos temperatūra

  -20…+100 °C

• Sandėliavimo temperatūra

  -40…+125 °C

• Atsparumas vibracijai

  Iki 20 g, 15–2000 Hz

• Atsparumas smūgiams

  Iki 100 g / 1 ms

• Svoris

  Apie 200 g

• Higieninės versijos

  Galimos EHEDG sertifikuotos Clamp DN 25/32/40, Clamp DN 50 ir JUMO PEKA versijos

• Papildomos opcijos

  Elektropoliruotos su terpe besiliečiančios dalys, droselis slėgio kanale, versija be alyvos ir tepalų, padidintas slėgio kanalas, sustiprinta apsauga nuo drėgmės ir vibracijų, TAG numeris
