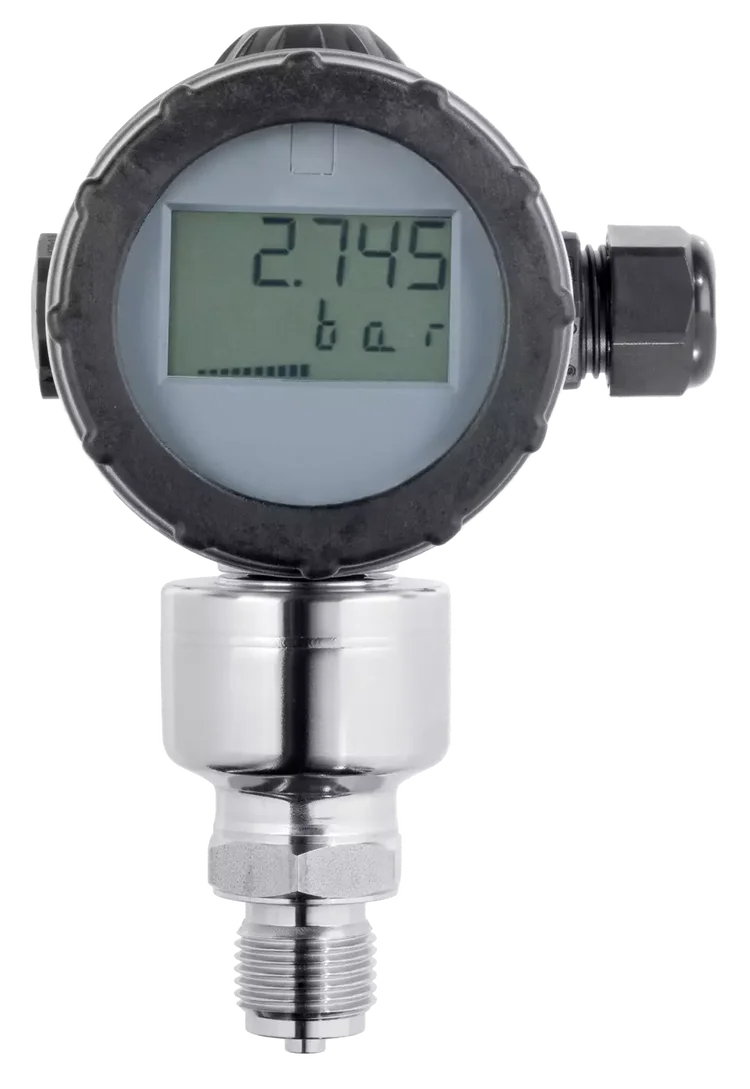

JUMO dTRANS p20 procesinis slėgio siųstuvas

SPECIFIKACIJOS

• Tipas

  Didelio tikslumo procesinis slėgio siųstuvas

• Tipo numeris

  403025

• Matuojamas slėgis

  Santykinis arba absoliutus slėgis

• Matuojama terpė

  Dujos, garai ir skysčiai

• Matavimo principas

  Silicio jutiklis su nerūdijančio plieno skiriamąja membrana / plonasluoksnis jutiklis, priklausomai nuo diapazono

• Matavimo diapazonas

  Pagal pasirinktą variaciją: santykinis iki -1…+600 bar, absoliutus iki 0…100 bar

• Tikslumas / nelinijiškumas

  Apie 0,04–0,06 % daugumai standartinių diapazonų; priklauso nuo pasirinkto matavimo diapazono

• Ilgalaikis stabilumas

  0,1 % per metus

• Išėjimo signalas

  4–20 mA, 2 laidų; 4–20 mA, 2 laidų su HART

• Maitinimo įtampa

  12–36 V DC standartinei versijai; 12–28 V DC Ex versijai

• Terpės temperatūra

  Standartinė versija iki +120 °C, aukštos temperatūros versija iki +200 °C

• Aplinkos temperatūra

  Standartinei versijai -40…+85 °C

• Proceso jungtis

  G 1/2, 1/2-14 NPT, M20 × 1,5, front-flush G 3/4, DIN 11851, Clamp, JUMO PEKA arba membraninė jungtis

• Proceso jungties medžiaga

  Nerūdijantis plienas arba NiMo / Hastelloy C-276

• Elektrinė jungtis

  M12 × 1 arba kabelio įvadas

• Ekranas

  Pasirenkamas dviejų eilučių LCD ekranas su stulpeline indikacija; ekraną galima pasukti 90° žingsniais

• Korpusas

  Nerūdijančio plieno; galimas trumpas arba ilgas korpusas

• Apsaugos klasė

  IP66/IP67 standartinei versijai; IP66 ATEX Ex ia versijai

• Atsparumas smūgiams

  15 g / 6 ms

• Sertifikatai / versijos

  SIL 2, ATEX Ex ia, DNV, EHEDG, H2-ready, priklausomai nuo komplektacijos

• Papildomos opcijos

  Slėgio kanalo droselis, alyvos ir riebalų neturinti versija, padidintas slėgio kanalas, TAG numeris, NACE deklaracija, sustiprinta apsauga nuo drėgmės ir vibracijos, medžiagos bei tikslumo sertifikatai.
