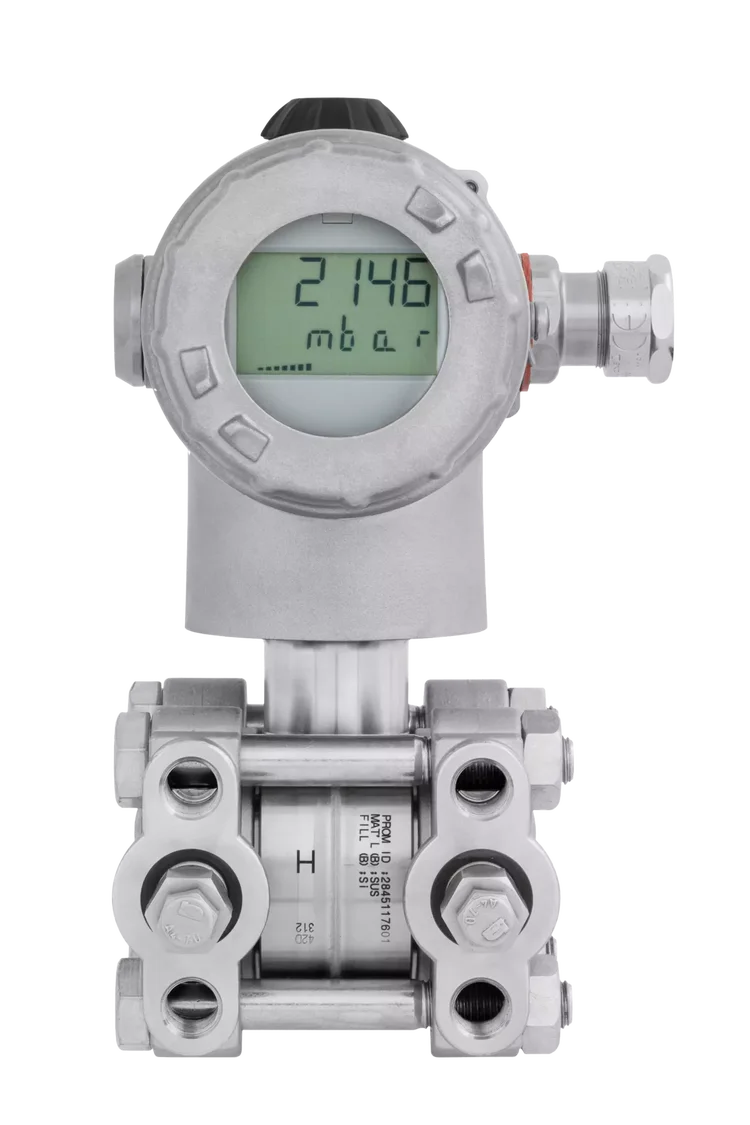

JUMO dTRANS p20 DELTA Ex d diferencialinio slėgio siųstuvas

SPECIFIKACIJOS

• Tipas

  Diferencialinio slėgio siųstuvas su sprogimui atspariu Ex d korpusu

• Tipo numeris

  403023

• Matuojamas slėgis

  Diferencinis slėgis (DP)

• Matavimo diapazonas

  Pagal pasirinktą produkto variaciją: nuo -10…+10 mbar DP iki -1…+100 bar DP

• Mažiausias reguliuojamas matavimo intervalas

  Nuo 1 mbar, priklausomai nuo nominalaus diapazono

• Matuojama terpė

  Dujos, garai ir skysčiai

• Matavimo principas

  Silicio jutiklis su nerūdijančio plieno skiriamąja membrana

• Tikslumas / linijiškumas

  Iki 0,07 %, priklausomai nuo nustatyto matavimo intervalo ir „turndown“

• Turndown santykis

  Iki 1:400, priklausomai nuo pasirinkto matavimo diapazono

• Išėjimo signalas

  4–20 mA, 2 laidų, HART®

• Maitinimo įtampa

  12–36 V DC

• Proceso jungtis

  2 × 1/4-18 NPT pagal DIN EN 837 arba versija su membraniniu skirtuvu

• Proceso jungties medžiaga

  Nerūdijantis plienas, tantalas arba NiMo

• Matavimo sistemos užpildas

  Silikoninė alyva arba halogenizuota alyva deguonies sistemoms

• Korpusas

  Nerūdijantis plienas

• Apsaugos klasė

  IP66 pagal DIN EN 60529

• Terpės temperatūra

  Iki -40…+110 °C, priklausomai nuo Ex temperatūros klasės

• Ekranas

  2 eilučių LCD ekranas su stulpeline indikacija

• Valdymas

  Sukamoji valdymo rankenėlė, JUMO Setup arba HART® sąsaja

• Apsauga nuo sprogimo

  Ex d dujoms ir Ex tb dulkėms; ATEX ir UKEX versijos

• SIL

  Galima SIL sertifikuota versija pagal IEC 61508

• Atsparumas vibracijai

  2 g, 10–500 Hz

• Atsparumas smūgiams

  15 g / 6 ms

• Svoris

  Apie 4 kg

• Papildomos opcijos

  SIL, UKEX, 3.1 medžiagų sertifikatas, versija be alyvos ir riebalų, 2" vamzdžio montavimo laikiklis, TAG numeris, išplėstas aplinkos temperatūros diapazonas arba padidintas nominalus slėgis iki PN 420 bar.
