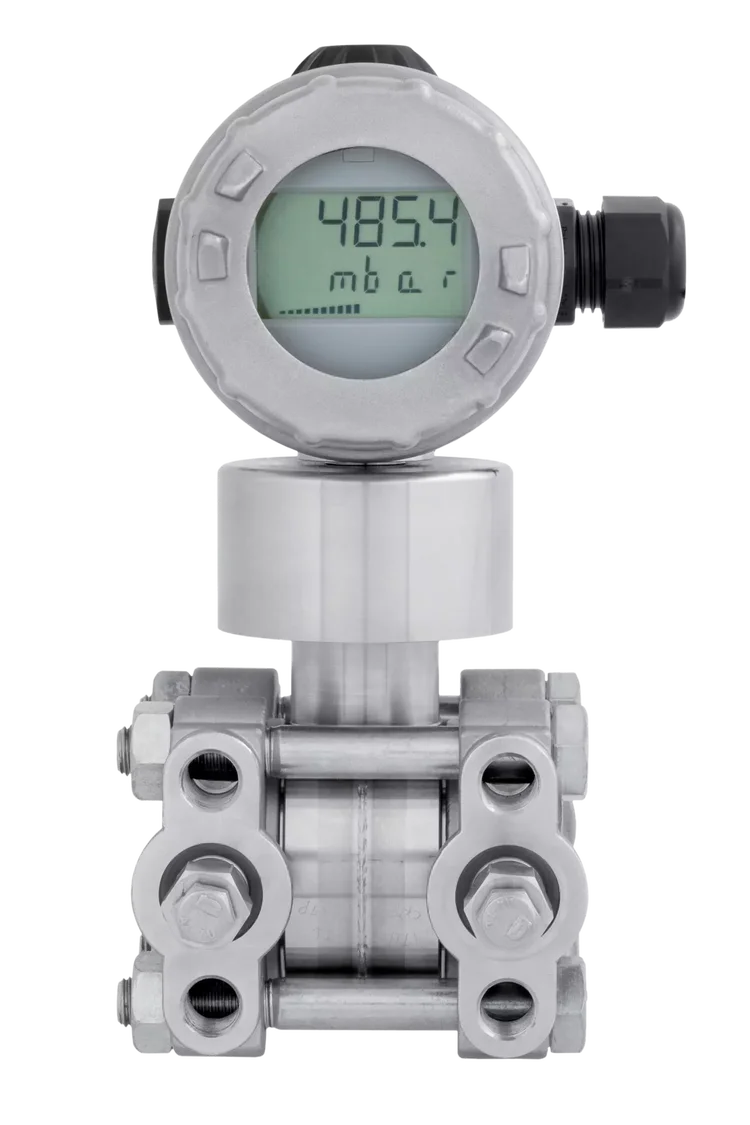

JUMO dTRANS p20 DELTA diferencinio slėgio siųstuvas

JUMO dTRANS p20 DELTA diferencinio slėgio siųstuvas

Kompaktiniai slėgio siųstuvai, Slėgio jutikliai

Taikymo sritys

JUMO dTRANS p20 DELTA – tikslus programuojamas diferencinio slėgio siųstuvas, skirtas dujų, garų ir skysčių slėgio skirtumui matuoti. Nerūdijančio plieno matavimo sistema, didelis matavimo tikslumas ir HART® ryšio galimybė leidžia jutiklį naudoti chemijos, naftos chemijos ir kitose pramoninėse sistemose.

Savybės:

  • Diferencinio slėgio matavimo diapazonas iki 100 bar DP
  • Tiesiškumas iki 0,07 %
  • 4–20 mA arba 4–20 mA su HART®
  • Programuojamas matavimo diapazonas, „turndown“ iki 1:400, priklausomai nuo diapazono
  • Nerūdijančio plieno matavimo sistema ir korpusas
  • Galima ATEX Ex ia ir SIL versija
  • Apsaugos klasė iki IP66/IP67
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Tipas

    Programuojamas diferencinio slėgio siųstuvas

  • Tipo numeris

    403022

  • Matuojamas slėgis

    Diferencinis slėgis (DP)

  • Matuojama terpė

    Dujos, garai ir skysčiai

  • Matavimo diapazonas

    Pagal pasirinktą produkto variaciją: nuo -10…+10 mbar DP iki -1…+100 bar DP

  • Mažiausia reguliuojama matavimo span reikšmė

    Nuo 1 mbar, priklausomai nuo nominalaus matavimo diapazono

  • Turndown santykis

    Iki 1:400, priklausomai nuo pasirinkto matavimo diapazono

  • Tiesiškumas

    Iki 0,07 %, priklausomai nuo nustatyto matavimo diapazono

  • Ilgalaikis stabilumas

    Priklausomai nuo diapazono; maždaug 0,1 % per metus pagrindinėms versijoms

  • Išėjimo signalas

    4–20 mA, 2 laidų arba 4–20 mA, 2 laidų su HART® 7

  • Reakcijos laikas T60

    ≤ 190 ms be slopinimo

  • Slopinimas

    Reguliuojamas 0–100 s

  • Proceso temperatūra

    Iki +110 °C standartinei versijai

  • Aplinkos temperatūra

    -40…+85 °C standartinei versijai

  • Sandėliavimo temperatūra

    -40…+85 °C

  • Proceso jungtis

    2 × 1/4-18 NPT pagal DIN EN 837 arba versija su skiriamąja membrana

  • Proceso jungties medžiaga

    Nerūdijantis plienas, tantalas arba NiMo / Hastelloy C-276

  • Membranos medžiaga

    Nerūdijantis plienas 316L, Hastelloy C-276 arba tantalas

  • Korpusas

    Nerūdijantis plienas; galimos trumpo, ilgo arba precizinio liejinio korpuso versijos

  • Elektrinė jungtis

    M12 jungtis, plastikinis kabelio įvadas arba metalinis kabelio įvadas

  • Ekranas

    Su LCD arba be ekrano

  • Valdymas

    Galima integruota valdymo rankenėlė

  • Apsaugos klasė

    IP66/IP67 be Ex apsaugos; IP66 ATEX Ex ia versijai

  • Apsauga nuo sprogimo

    Pasirenkama ATEX Ex ia

  • Funkcinė sauga

    Pasirenkama SIL versija

  • Atsparumas vibracijai

    2 g, 10–500 Hz

  • Atsparumas smūgiams

    15 g / 6 ms

  • Svoris

    Apie 3,0–4,0 kg, priklausomai nuo korpuso versijos

  • Papildomos opcijos

    UKEX, individualus gamyklinis nustatymas, versija be alyvos ir riebalų, 2" vamzdžio montavimo laikiklis, TAG numeris, NACE deklaracija, išplėsta aplinkos temperatūra ir padidintas nominalus slėgis iki PN 420 bar.
