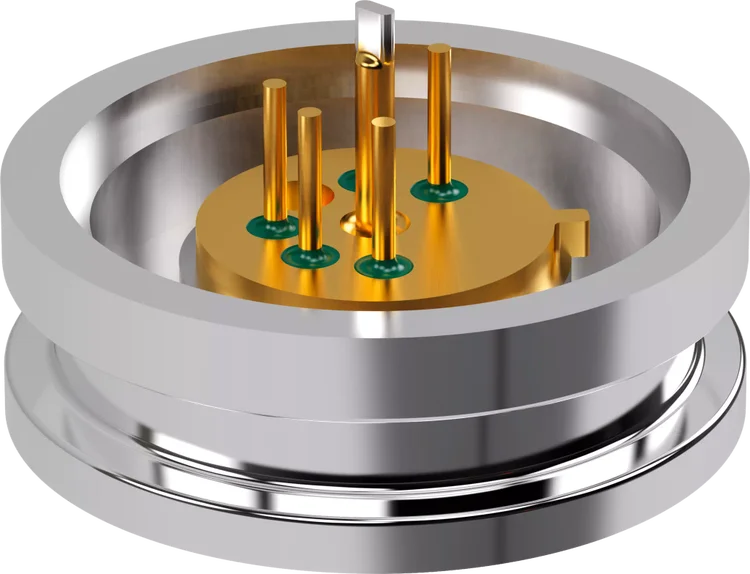

JUMO CEROS S01 M skaitmeninė slėgio matavimo celė

JUMO CEROS S01 M skaitmeninė slėgio matavimo celė

Kompaktiniai slėgio siųstuvai, Slėgio jutikliai

Taikymo sritys

JUMO CEROS S01 M – kompaktiška skaitmeninė slėgio matavimo celė, skirta santykiniam ir absoliučiam skysčių bei dujų slėgiui matuoti. Pjezorezistyvinis jutiklis su integruotu signalo apdorojimu pateikia sukalibruotą ir temperatūriškai kompensuotą analoginį arba skaitmeninį signalą. Celė pritaikyta OEM įrangai, slėgio siųstuvams, lygio zondams, siurbliams ir vožtuvų blokams.

Savybės:

  • Santykinio ir absoliutaus slėgio matavimas
  • Matavimo diapazonai nuo 100 mbar iki 100 bar
  • Pjezorezistyvinis matavimo principas
  • Analoginis 0,5–4,5 V arba skaitmeninis I²C signalas
  • Integruota temperatūros kompensacija ir kalibravimas
  • Terpės temperatūra -40…+125 °C
  • Galima tiesiogiai montuoti į OEM elektronikos sistemas
  • Nulinio taško koregavimas per konfigūravimo programą
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Tipas

    Skaitmeninė OEM slėgio matavimo celė

  • Tipo numeris

    405101

  • Matuojamas slėgis

    Santykinis arba absoliutus

  • Matavimo principas

    Pjezorezistyvinis

  • Matavimo diapazonas

    Pagal pasirinktą produkto variaciją, nuo 0…100 mbar iki 0…100 bar, taip pat vakuuminiai ir kombinuoti santykinio slėgio diapazonai

  • Matuojama terpė

    Skysčiai ir dujos

  • Terpės temperatūra

    -40…+125 °C

  • Temperatūros matavimas

    -40…+125 °C, temperatūros vertė nuskaitoma per I²C

  • Tikslumas / tiesiškumas

    Nuo 0,2 % matavimo intervalo, priklausomai nuo pasirinkto diapazono

  • Išėjimo signalas

    0,5–4,5 V DC, 3 laidų arba I²C, 4 laidų, 5 V

  • Maitinimo įtampa

    5 V DC ±10 %

  • Signalo skiriamoji geba

    15 bitų

  • Matavimo elemento / membranos medžiaga

    AISI 316L (1.4435)

  • Privirinamo žiedo medžiaga

    AISI 316L (1.4404)

  • Sandariklis

    EPDM, FPM arba VMQ, priklausomai nuo pasirinktos celės konstrukcijos

  • Užpildymo skystis

    Silikoninė alyva, tinkama pagal FDA reikalavimus

  • Matavimo celės konstrukcija

    Privirinama arba su EPDM, FPM ar VMQ O-ring sandarikliu

  • Proceso jungtis

    Be proceso jungties; G 1/4 DIN EN 837; G 1/2 DIN EN 837; 1/4-18 NPT; G 1/4 DIN 3852-11

  • Elektrinė jungtis

    Kontaktiniai pinai, laidai arba JST jungtis

  • Reakcijos laikas t90

    <3 ms

  • Parengties laikas

    <5 ms

  • I²C duomenų perdavimo sparta

    Iki 400 kHz

  • Atsparumas vibracijai

    20 g, 5–2000 Hz

  • Atsparumas smūgiams

    75 g / 11 ms arba 100 g / 1 ms

  • Papildomos opcijos

    3.1 medžiagos sertifikatas, versija be alyvos ir tepalo, su terpėmis besiliečiančių paviršių šiurkštumas Ra ≤0,8 µm, bandymų ataskaita.

GALIMI MODELIAI

DOKUMENTAI

  • Brošiūra: Produktų asortimentas – (apžvalga DIN A4 formatu)

    5.62 MB

    Parsisiųsti

  • Brošiūra: „JUMO CEROS S01 M“ – skaitmeninis slėgio matavimo elementas su integruotu signalų apdorojimu

    1018.1 KB

    Parsisiųsti

  • Brošiūra: Produktų asortimentas

    9.72 MB

    Parsisiųsti

  • Techninių duomenų lapas: JUMO CEROS S01 M skaitmeninis slėgio matavimo elementas

    667.07 KB

    Parsisiųsti

  • Užsakymo informacija: 405101

    144.52 KB

    Parsisiųsti

  • Sąsajos aprašymas: „JUMO CEROS S01 M“ skaitmeninis slėgio matavimo elementas

    4.08 MB

    Parsisiųsti

  • Atitikties deklaracija: ES atitikties deklaracija – JUMO CEROS S01 MCEROS S01 M_CE 1043

    162.43 KB

    Parsisiųsti
