JUMO MAERA S26

JUMO MAERA S26

Hidrostatiniai lygio matuokliai, Slėgio jutikliai

Taikymo sritys

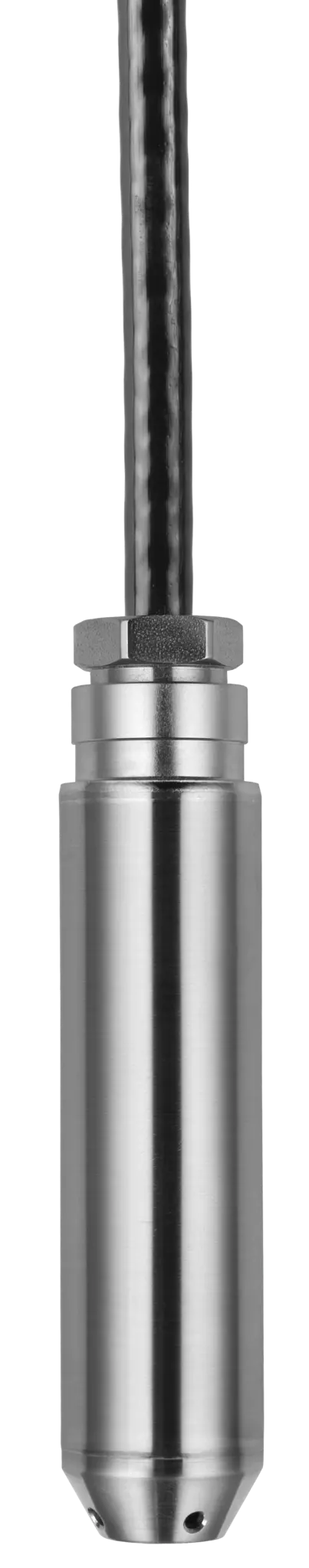

JUMO MAERA S26 – tvirtas panardinamas hidrostatinis lygio matuoklis, skirtas nepertraukiamam skysčių lygio matavimui ventiliuojamose talpyklose, rezervuaruose ir šuliniuose. Nerūdijančio plieno konstrukcija, IP68 apsauga ir platus kabelių pasirinkimas leidžia jutiklį naudoti pramonėje, geriamajam vandeniui, nuotekoms, lietaus vandeniui, dyzelinui bei šildymo alyvai.

Savybės:

  • Matavimo aukštis 2,5–25 mH₂O
  • Hidrostatinis nepertraukiamas lygio matavimas
  • Tikslumas ±0,3 %, pasirinktinai iki ±0,2 %
  • Nerūdijančio plieno matavimo sistema
  • Apsaugos klasė IP68
  • Panardinamas iki 60 m
  • Galimos geriamojo vandens sertifikuotos versijos
  • Atsparūs UV spinduliams kabelių variantai
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Tipas

    Panardinamas hidrostatinis lygio matuoklis

  • Tipo numeris

    402090

  • Matuojamas dydis

    Skysčio lygis / hidrostatinis slėgis

  • Matavimo principas

    Pjezorezistyvinis silicio jutiklis su nerūdijančio plieno skiriamąja membrana

  • Matavimo diapazonas

    Pagal pasirinktą produkto variaciją: 2,5–25 mH₂O / 0…0,25–2,5 bar

  • Tikslumas / tiesiškumas

    ±0,3 %, pasirinktinai iki ±0,2 %; tikslumas priklauso nuo diapazono ir bazinės versijos.

  • Ilgalaikis stabilumas

    ≤ 0,3 % per metus

  • Matuojama terpė

    Skysčiai

  • Terpės temperatūra

    0…+50 °C įprastai; konkretaus kabelio leistinos ribos gali būti platesnės.

  • Išėjimo signalas

    0–20 mA; 4–20 mA, 2 arba 3 laidų; 0,5–4,5 V DC; 0–10 V DC; 1–5 V DC; 1–6 V DC

  • Reakcijos laikas

    T90 ≤ 10 ms

  • Maitinimo įtampa

    Priklauso nuo išėjimo signalo; standartinei 4–20 mA, 2 laidų versijai 10–30 V DC.

  • Proceso jungtis

    G 1/4 vidinė; uždara apačioje; atvira apačioje; galimas apsauginis Ø95 mm narvelis.

  • Proceso jungties medžiaga

    Nerūdijantis plienas

  • Matavimo membrana

    Nerūdijantis plienas 316L

  • Korpusas

    Nerūdijantis plienas 316Ti

  • Sandariklis

    FPM arba EPDM

  • Kabelio medžiaga

    PE-LD, PUR, FEP arba EPR

  • Apsaugos klasė

    IP68

  • Maksimalus panardinimo gylis

    Iki 60 m

  • Korpuso skersmuo

    25 mm

  • Svoris

    Apie 200 g be kabelio

  • Papildomos opcijos

    UL patvirtinimas, sustiprinta apsauga nuo drėgmės ir vibracijos, geriamojo vandens patvirtinimas, EPDM sandariklis, paruošimas apsauginiam vamzdžiui.
