JUMO MAERA S25

JUMO MAERA S25

Hidrostatiniai lygio matuokliai, Slėgio jutikliai

Taikymo sritys

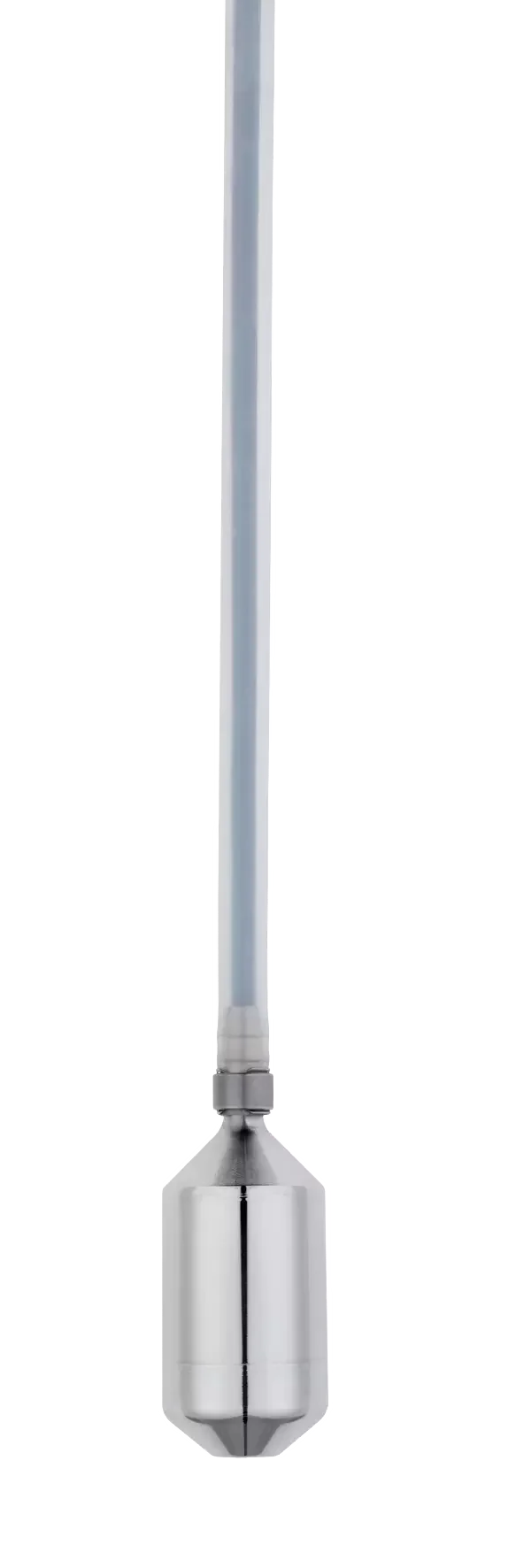

JUMO MAERA S25 – kompaktiškas hidrostatinis lygio matuoklis, skirtas nepertraukiamam skysčių lygio matavimui talpyklose ir rezervuaruose. Pjezorezistyvinis matavimo elementas su nerūdijančio plieno membrana užtikrina stabilų matavimą, o integruotas atmosferinio slėgio kompensavimas leidžia tiksliai nustatyti skysčio stulpo aukštį. Tinka lietaus vandens, pilkojo vandens, šildymo alyvos, dyzelino ir panašioms sistemoms.

Savybės:

  • Matavimo aukštis 2,5–10 mH₂O
  • Hidrostatinis, nuolatinis lygio matavimas
  • Pjezorezistyvinis silicio jutiklis
  • Tikslumas iki ±0,3 %
  • Nerūdijančio plieno konstrukcija
  • Apsaugos klasė IP68
  • Panardinamas iki 20 m
  • Apsauga nuo poliškumo sukeičimo
  • SPECIFIKACIJOS
  • GALIMI MODELIAI
  • DOKUMENTAI

SPECIFIKACIJOS

  • Tipas

    Hidrostatinis panardinamas lygio matuoklis

  • Tipo numeris

    401015

  • Matuojamas dydis

    Skysčio lygis / hidrostatinis slėgis

  • Matavimo principas

    Pjezorezistyvinis silicio jutiklis su nerūdijančio plieno skiriamąja membrana

  • Matavimo diapazonas

    Pagal pasirinktą produkto variaciją: 2,5; 4; 6 arba 10 mH₂O
    (0…0,25; 0…0,4; 0…0,6 arba 0…1 bar)

  • Slėgio tipas

    Santykinis slėgis

  • Tikslumas / tiesiškumas

    ±0,3 % matavimo diapazono

  • Matuojama terpė

    Skysčiai

  • Terpės temperatūra

    0…+50 °C

  • Išėjimo signalas

    4–20 mA, 2 laidų; 0,5–4,5 V DC; 0–10 V DC; 1–5 V DC; 1–6 V DC

  • Reakcijos laikas

    T90 ≤ 10 ms

  • Maitinimo įtampa

    Priklauso nuo išėjimo signalo; 4–20 mA versijai 10–30 V DC

  • Proceso jungtis

    G 1/4 vidinė; atvira jungtis apačioje; M3 × 0,5 vidinė

  • Proceso jungties medžiaga

    Nerūdijantis plienas 316L arba 316Ti, priklausomai nuo jungties

  • Matavimo membrana

    Nerūdijantis plienas 316L

  • Korpusas

    Nerūdijantis plienas 304

  • Apsauginė žarna

    PE arba PA; galima UV spinduliams atspari PA versija

  • Kabelio ilgis

    5 m, 10 m arba 25 m pagal pasirinktą variaciją

  • Montavimo padėtis

    Vertikali, pakabinant už kabelio

  • Apsaugos klasė

    IP68

  • Maksimalus panardinimo gylis

    Iki 20 m

  • Korpuso skersmuo

    25 mm

  • Svoris

    Apie 90 g, be kabelio

  • Papildomos opcijos

    Sustiprinta apsauga nuo drėgmės ir vibracijos; UV atspari apsauginė žarna; slėgio kompensavimo priedai

GALIMI MODELIAI

DOKUMENTAI

  • Brošiūra: Produktų asortimentas – (apžvalga DIN A4 formatu)

    5.62 MB

    Parsisiųsti

  • Brošiūra: Vanduo ir nuotekos

    9.87 MB

    Parsisiųsti

  • Brošiūra: Ribinio lygio matavimas ir lygio matavimas

    14 MB

    Parsisiųsti

  • Brošiūra: Produktų asortimentas

    9.72 MB

    Parsisiųsti

  • Produkto kontrolinis sąrašas: Lygio kontrolinis sąrašas

    358.82 KB

    Parsisiųsti

  • Duomenų lapas: JUMO MAERA S25 – Pegelsonde

    344.96 KB

    Parsisiųsti

  • Sertifikatas Kinijos RoHS – e – JUMO MAERA S25

    96.69 KB

    Parsisiųsti

  • Užsakymo informacija: 401015

    248.72 KB

    Parsisiųsti

  • Montavimo instrukcija: JUMO MAERA – hidrostatiniai lygio jutikliai 401015, 402090, 404391, 404392

    1.84 MB

    Parsisiųsti

  • Surinkimo instrukcija: Priedų prijungimo galvutė

    185.26 KB

    Parsisiųsti

  • Atitikties deklaracija: ES atitikties deklaracija – JUMO MAERA S25MAERA S25_CE 674

    165.09 KB

    Parsisiųsti

  • Atitikties deklaracija: JK atitikties deklaracija – JUMO MAERA S25

    678.52 KB

    Parsisiųsti
