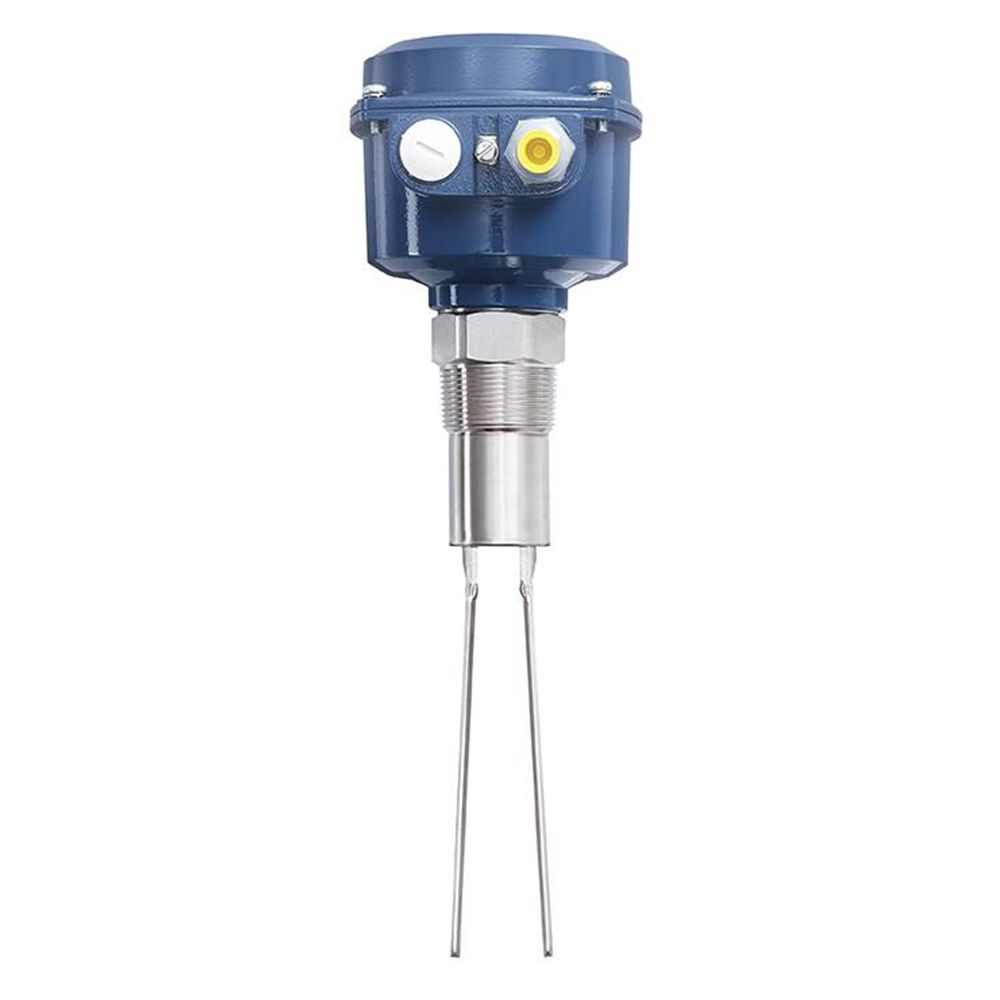

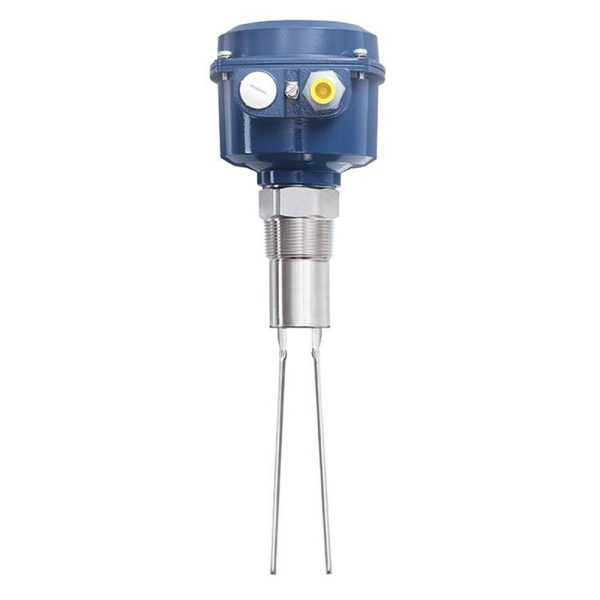

UWT vibracinis lygio jutiklis Vibranivo® – VN 6020

SPECIFIKACIJOS

• Matavimo principas

  Vibracija (šakutė)

• Matavimo paskirtis

  Taškinio lygio matavimas

• Versija

  Trumpas prailginimas
  Padidintas jautrumas

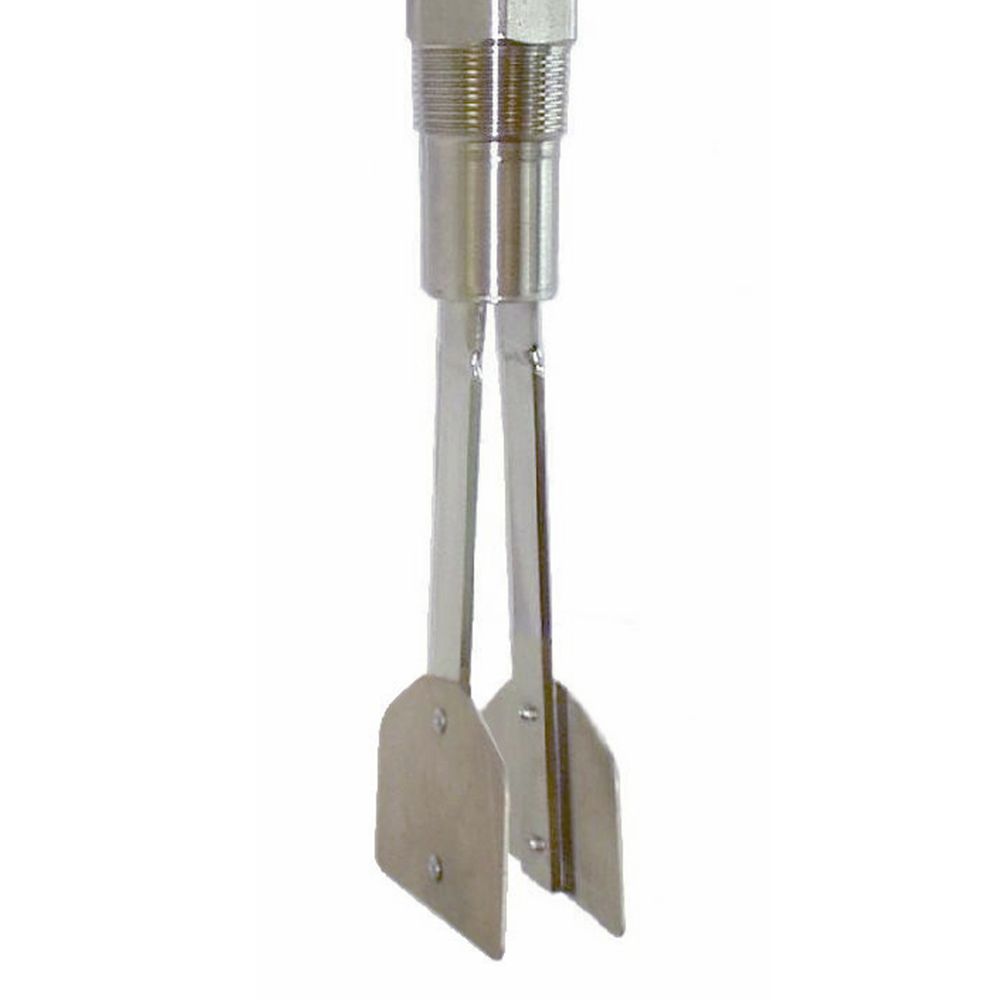

  Vibrasil 70
  Vibrasil 90
  Nuotolinė versija

• Terpė

  Birios medžiagos

• Montavimo padėtis

  Horizontaliai
  Kampu (kūgio srityje)
  Į apačią nukreiptuose vamzdžiuose

• Aplinkos temperatūra

  -40°C … +60°C (-40°F … +140°F)

• Proceso temperatūra

  -40°C … +150°C (-40°F … +302°F)

• Proceso slėgis

  -1 bar … +16 bar (-14.5 psi … +232 psi)

• Minimali jautrumo riba

  > 20 g/l (> 1.2 lbs/ft3)
  Pasirinktis „Padidintas jautrumas“: > 5 g/l (> 0,3 lbs/ft³)
  Pasirinktis „Vibrasil“: < 5 g/l (< 0,3 lbs/ft³)

• Korpuso tipas

  Standartinis
  Atsparus sprogimui
  Padidinto saugumo

• Korpuso medžiaga

  Aliuminis

• Korpuso apsaugos klasė

  IP66
  NEMA Tipas 4X

• Sriegio jungtys

  ≥ R 1 1/2"
  ≥ NPT 1 1/2"

• Flanšo jungtys

  ≥ DN100
  ≥ 2"

• Higieninės jungtys

  Triclamp 2"

• Sudrėkintos medžiagos

  Nerūdijantis plienas 1.4301 (304)
  Nerūdijantis plienas 1.4404 (316L)
  Nerūdijantis plienas 1.4541 (321)

• Tikslumas

  ---

• Mechaninis apkrovimas

  Osciliatoriaus strypas: 0,6 kN

• Min. panardinimo ilgis

  235 mm (9.25")
  Pasirinktis „Vibrasil“ / „Padidintas jautrumas“: 260 mm (10,24")

• Maks. panardinimo ilgis

  235 mm (9.25")
  Pasirinktis „Vibrasil“ / „Padidintas jautrumas“: 260 mm (10,24")

• Maitinimo šaltinis

  19...230V AC
  12,5...36V DC
  Universalus įtampų diapazonas (19...55V DC / 19...230V AC)
  NAMUR

• Signalo išvestis

  Relė SPDT
  Relė DPDT
  Tranzistorius PNP
  8/16 mA
  4-20 mA

• Sertifikatai

  CE
  Bendrosios paskirties
  ATEX
  IEC-Ex
  TR-CU
  INMETRO
  FM
  CSA

• Apsaugos nuo sprogimo žymėjimas

  Ex t
  Ex i
  Ex d
  Ex de

• Higiena / Farmacija

  EG 1935/2004
  FDA

• Laivų sertifikatas

  ---

• Apsauga nuo perpildymo

  ---

• SIL kvalifikacija

  ---

• Kiti sertifikatai

  ---

• Naudotojo sąsaja

  ---

• Optinis indikatorius

  LED

• Ypatybės

  Reguliuojamas jautrumas
  Reguliuojamas išvesties delsimas
  Perjungiama logika (Fail Safe High – Fail Safe Low)
