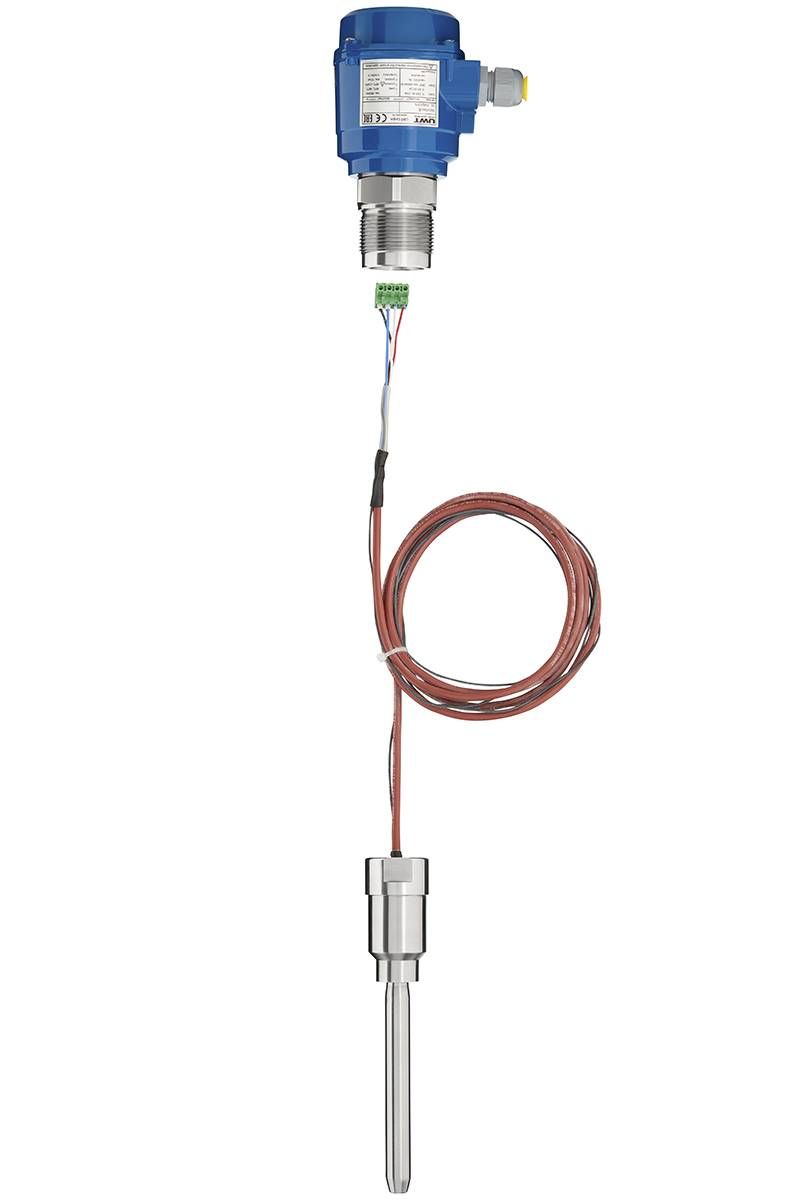

UWT vibracinis lygio jutiklis Mononivo® – MN 4040

SPECIFIKACIJOS

• Matavimo principas

  Vibracija (strypas)

• Matavimo paskirtis

  Taškinio lygio matavimas

• Versija

  Vamzdžio prailginimas (prisukamas)

• Terpė

  Birios medžiagos

• Montavimo padėtis

  Viršus
  Horizontaliai
  Ant lizdo

• Aplinkos temperatūra

  -40°C … +60°C (-40°F … +140°F)

• Proceso temperatūra

  -40°C … +150°C (-40°F … +302°F)

• Proceso slėgis

  -1 bar … +16 bar (-14.5 psi … +232 psi)

• Minimali jautrumo riba

  > 20 g/l (> 1.2 lbs/ft3)

• Korpuso tipas

  Standartinis

• Korpuso medžiaga

  Aliuminis

• Korpuso apsaugos klasė

  IP66
  NEMA Tipas 4X

• Sriegio jungtys

  ≥ G 1 1/2"
  ≥ NPT 1 1/2"

• Flanšo jungtys

  ≥ DN100
  ≥ 2"

• Higieninės jungtys

  ≥ Triclamp 2"

• Sudrėkintos medžiagos

  Nerūdijantis plienas 1.4305 (303)
  Nerūdijantis plienas 1.4404 (316L)

• Tikslumas

  ---

• Mechaninis apkrovimas

  Vamzdis: 250 Nm
  Osciliatoriaus strypas: 0,4 kN

• Min. panardinimo ilgis

  1500 mm (59")

• Maks. panardinimo ilgis

  4 m (13.15')

• Maitinimo šaltinis

  20...40V DC
  Universalus įtampų diapazonas (22...45V DC / 21...230V AC)

• Signalo išvestis

  Relė DPDT
  Tranzistorius PNP

• Sertifikatai

  CE
  Bendrosios paskirties
  ATEX
  IEC-Ex
  TR-CU
  FM
  FMc

• Apsaugos nuo sprogimo žymėjimas

  Ex t

• Higiena / Farmacija

  ---

• Laivų sertifikatas

  ---

• Apsauga nuo perpildymo

  ---

• SIL kvalifikacija

  ---

• Kiti sertifikatai

  ---

• Naudotojo sąsaja

  ---

• Optinis indikatorius

  LED

• Ypatybės

  Reguliuojamas jautrumas
  Perjungiama logika (Fail Safe High – Fail Safe Low)
