UWT talpinis lygio jutiklis RFnivo® – RF 3100

SPECIFIKACIJOS

• Matavimo principas

  Talpinis

• Bendras ilgis L (mm)

  „L“ = Aktyviosios zonos ilgio L1 + Neaktyviosios prailginimo dalies ilgio L2 + 100 mm

• Matavimo paskirtis

  Taškinio lygio matavimas

• Versija

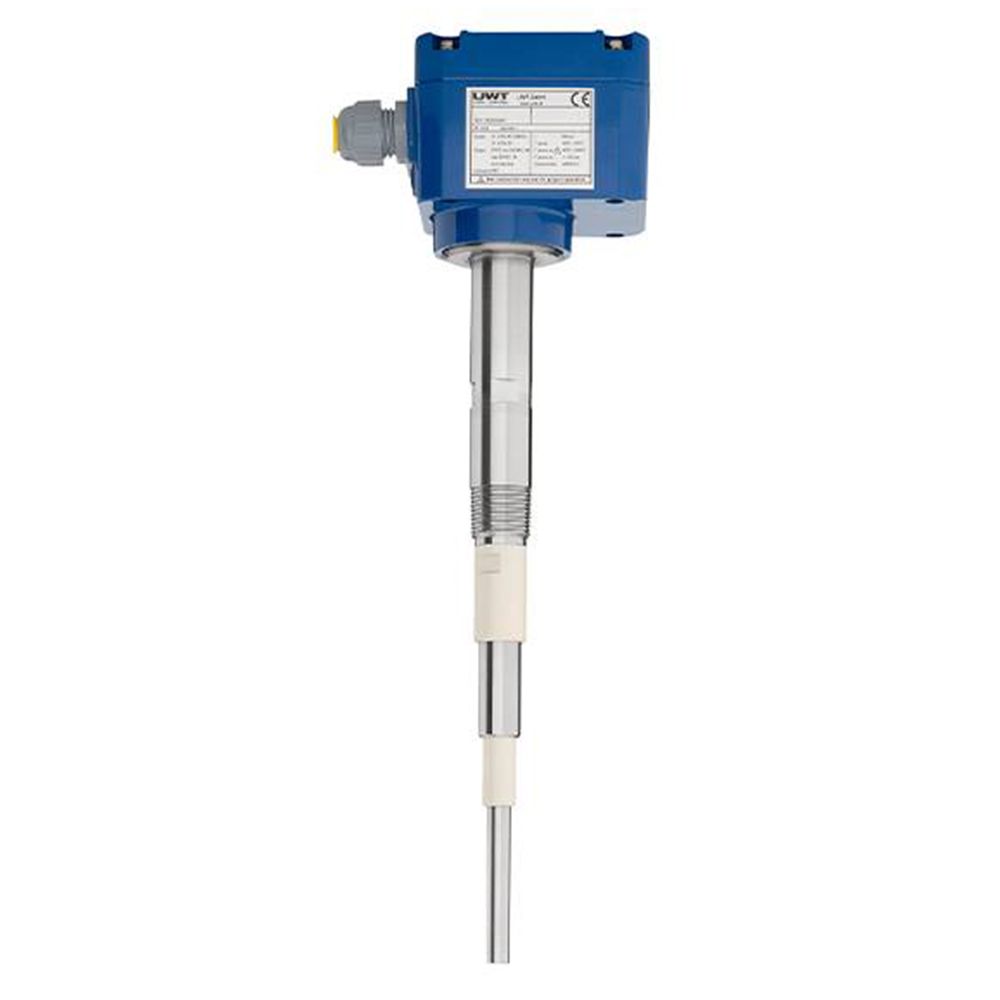

  Strypo versija

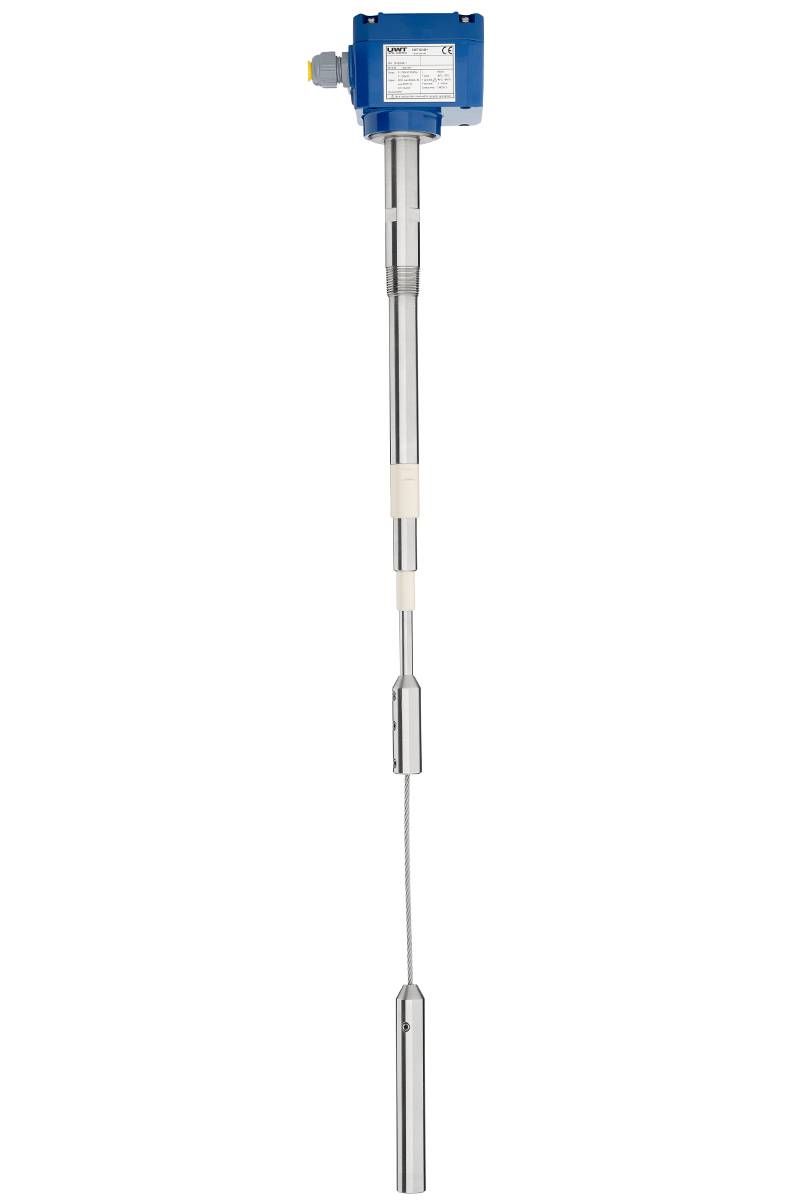

  Lyno versija

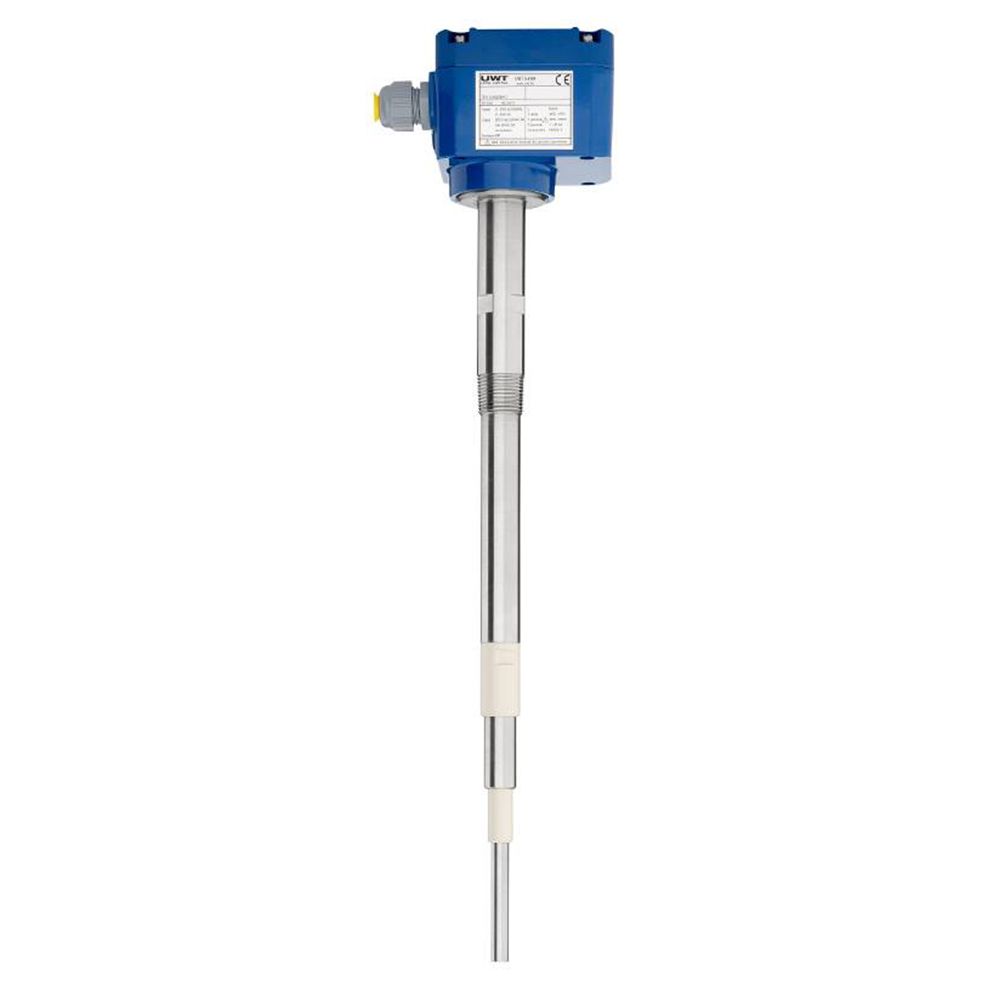

  Versija su neaktyviu prailginimu

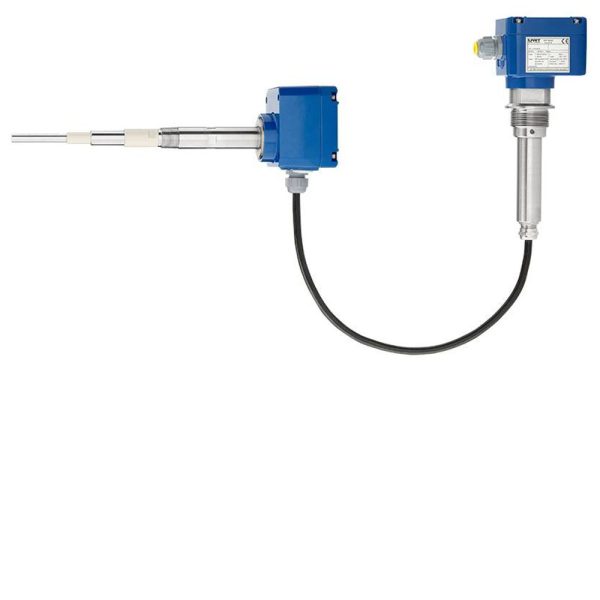

  Nuotolinė versija

• Terpė

  Birios medžiagos

• Montavimo padėtis

  Viršus
  Horizontaliai
  Kampu (kūgio srityje)
  Į apačią nukreiptuose vamzdžiuose
  Ant lizdo

• Aplinkos temperatūra

  -40°C … 70°C (-40°F … 158°F)

• Proceso temperatūra

  -40°C … +240°C (-40°F … +464°F)

• Proceso slėgis

  -1 bar … +25 bar (-14.5 psi … +363 psi)

• Minimali jautrumo riba

  DK ≥ 1.6

• Korpuso tipas

  Standartinis
  Atsparus sprogimui
  Padidinto saugumo

• Korpuso medžiaga

  Aliuminis
  Plastikas (PA6)

• Korpuso apsaugos klasė

  IP67
  NEMA Tipas 4X

• Sriegio jungtys

  ≥ G 3/4"
  ≥ NPT 3/4"
  ≥ M30 x 1,5

• Flanšo jungtys

  ≥ DN100
  ≥ 2"

• Higieninės jungtys

  ≥ Triclamp 1"

• Sudrėkintos medžiagos

  Nerūdijantis plienas 1.4301 (304)
  Nerūdijantis plienas 1.4305 (303)
  Nerūdijantis plienas 1.4404 (316L)
  Nerūdijantis plienas 1.4401 (316)
  PPS
  FKM
  FFKM
  PFA

• Tikslumas

  ---

• Mechaninis apkrovimas

  Strypas: 125 Nm (aktyvioji dalis: 20 Nm)
  Lynas: 4 kN

• Min. panardinimo ilgis

  Strypas: 180 mm (7")
  Lynas: 430 mm (16.9")

• Maks. panardinimo ilgis

  Strypas: 2,48 m (8.16')
  Lynas: 21,98 m (72.14')

• Maitinimo šaltinis

  Universalus įtampų diapazonas (21...230V DC/ AC)

• Signalo išvestis

  Relė DPDT

• Sertifikatai

  CE
  Bendrosios paskirties
  ATEX
  IEC-Ex
  TR-CU
  FM
  FMc

• Apsaugos nuo sprogimo žymėjimas

  Ex t
  Ex d
  Ex de

• Higiena / Farmacija

  EG 1935/2004
  FDA
  EHEDG (Tipas ED)

• Laivų sertifikatas

  ---

• Apsauga nuo perpildymo

  ---

• SIL kvalifikacija

  ---

• Kiti sertifikatai

  ---

• Vartotojo sąsaja

  LCD ekranas su mygtukais

• Optinis indikatorius

  LED + Ekranas

• Ypatybės

  Reguliuojamas jautrumas
  Reguliuojamas išvesties delsimas
  Reguliuojamas jungimo taškas
  Reguliuojama histerezė
  Savidiagnostika
